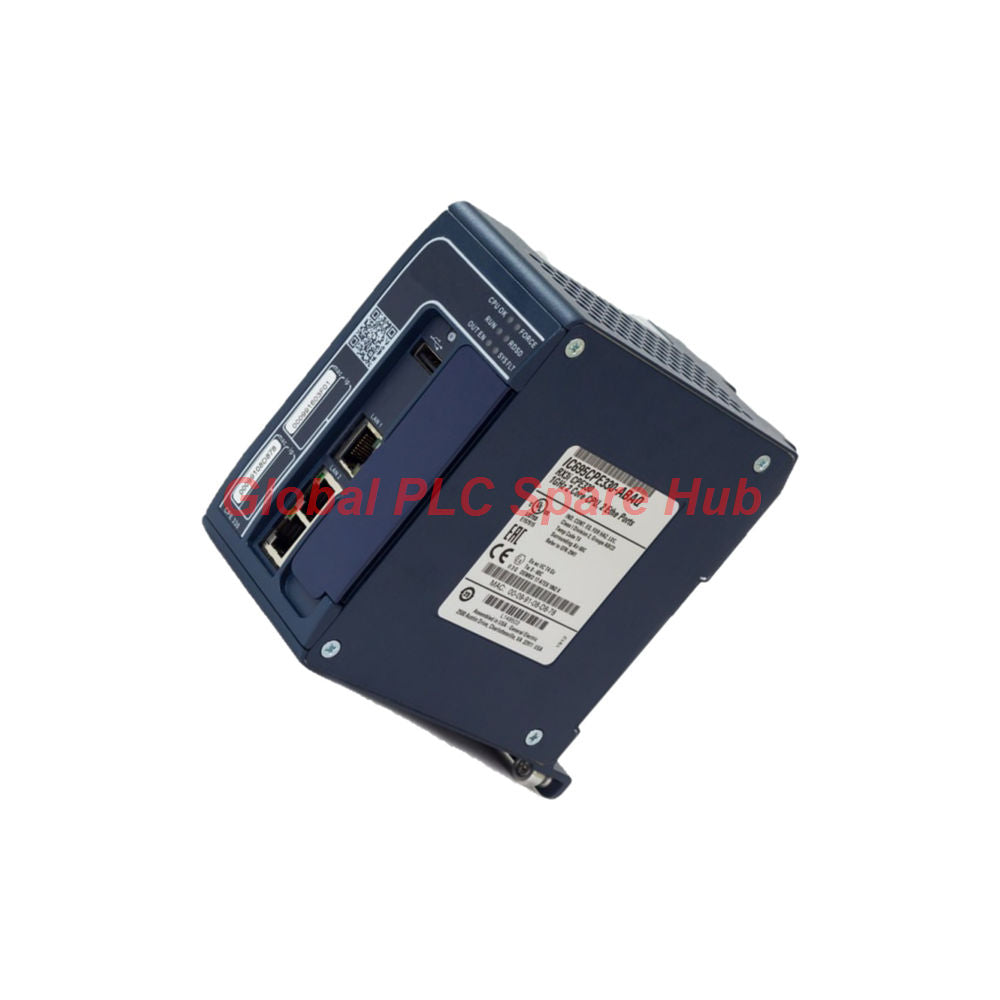

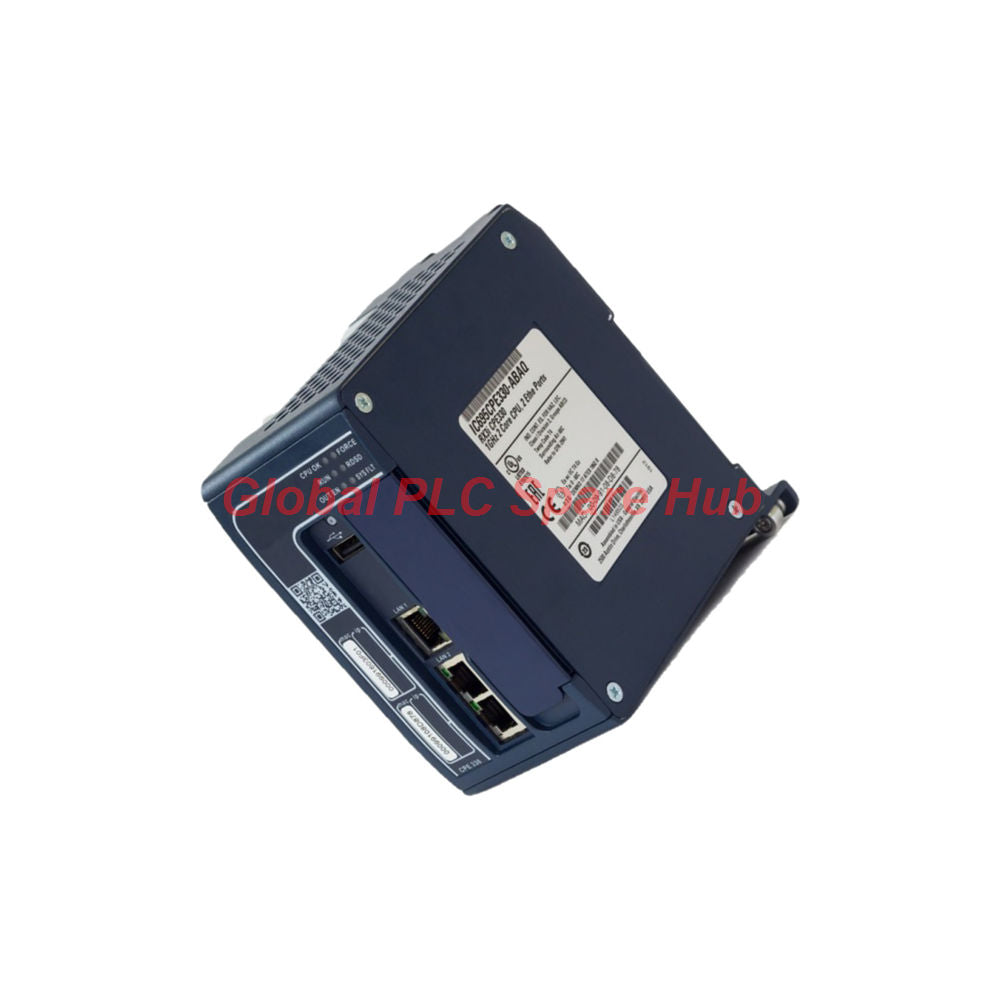

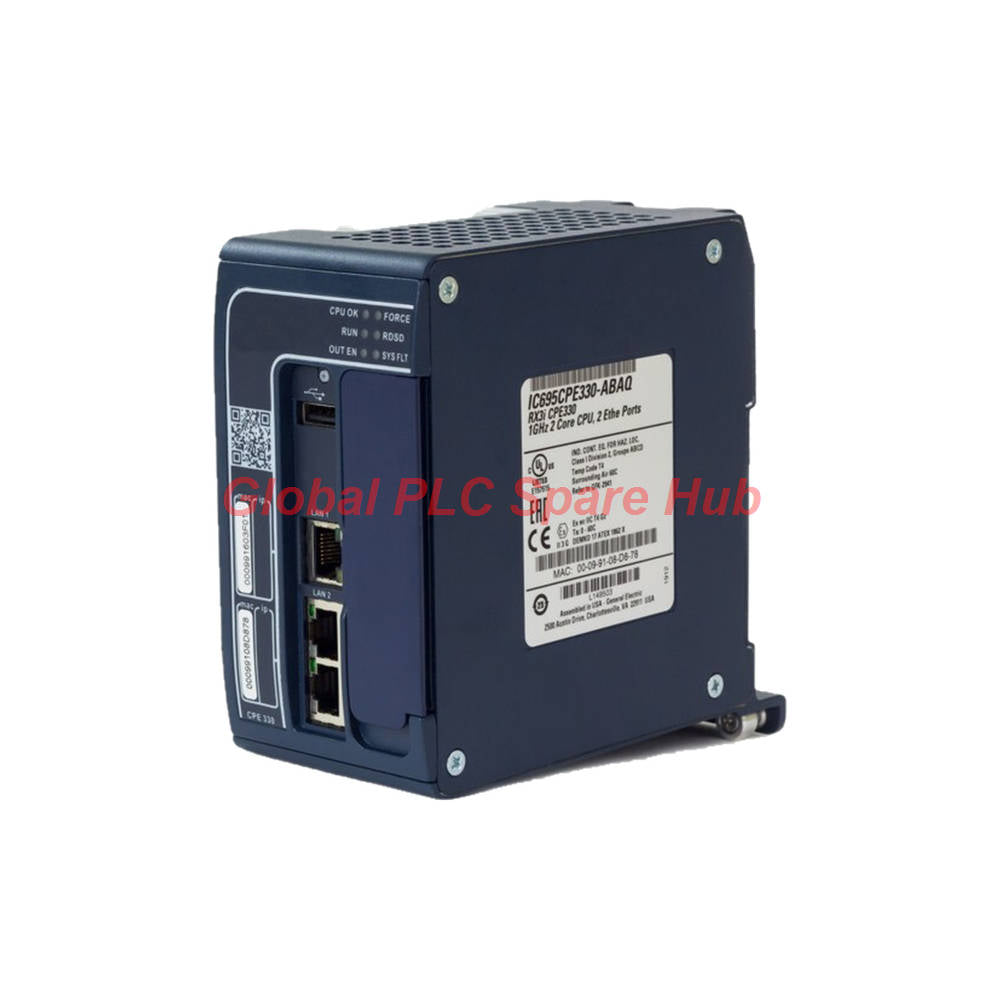

Módulo controlador de CPU PACSystem RX3i IC695CPE330 Emerson GE Fanuc

Descripción general del producto

El IC695CPE330 es un módulo de CPU de controlador de automatización programable (PAC) de alto rendimiento diseñado por Emerson Automation (anteriormente GE Fanuc) para la plataforma PACSystem RX3i. Construido sobre un procesador de doble núcleo de 1.6 GHz con un motor de comunicaciones dedicado, este controlador ejecuta algoritmos de automatización complejos en aplicaciones industriales de alta densidad que requieren sincronización de baja latencia y redes multiprotocolo.

Con 64 MB de RAM de alta velocidad y 64 MB de almacenamiento flash de usuario no volátil, el IC695CPE330 gestiona hasta 32K puntos de E/S discretos y analógicos en 8 bastidores locales. Viene equipado con tres puertos Ethernet RJ-45 gigabit (un puerto LAN 1 independiente y un conmutador integrado de doble puerto en LAN 2) junto con un puerto maestro USB 2.0 para la implementación y el mantenimiento de programas mediante unidades flash sin necesidad de un PC de programación.

Arquitectura del sistema y conjunto de características

• Arquitectura de procesamiento de doble núcleo
  • Núcleo de procesador principal de 1.6 GHz dedicado exclusivamente a la ejecución de lógica determinista y tiempos de escaneo de alta velocidad.
  • Coprocesador de comunicaciones dedicado secundario que maneja pilas de protocolos, sesiones de servidor OPC UA y tráfico de bus de backplane.
• Ethernet Gigabit y redes multi-LAN
  • LAN 1 (puerto único): Puerto RJ-45 10/100/1000M dedicado para enlaces de alta prioridad de controlador a controlador o SCADA.
  • LAN 2 (conmutador de doble puerto): Puertos de conmutador no gestionado integrados que ofrecen opciones de topología en anillo o en cadena para dispositivos de campo.
  • Maneja hasta 48 conexiones de servidor SRTP concurrentes y 16 sesiones de servidor Modbus TCP (que admiten 32 clientes por conexión).
• Soporte de redundancia de alta disponibilidad
  • Permite arquitecturas de conmutación por error de CPU en caliente sin interrupciones a través de controladores PROFINET, Ethernet Global Data (EGD) y redes de E/S Genius.
  • Admite paquetes de respaldo de energía externos (IC695ACC402 / IC695ACC412) para preservar el contenido de la memoria volátil durante interrupciones de la energía principal.
• Ejecución multilingüe y versatilidad de protocolo
  • Soporte nativo para lenguajes IEC 61131-3 (diagrama de escalera, texto estructurado, diagrama de bloques de funciones) y programación C integrada.
  • Traducción directa de protocolos para PROFINET, OPC UA, Modbus TCP/RTU, PROFIBUS-DP, DeviceNet y memoria reflectante (CMX).

Especificaciones técnicas

Capacidades de diagnóstico y monitoreo del estado operativo

• Panel de diagnóstico de 6 LED: Seguimiento visual en tiempo real del estado de la CPU (OK, RUN, DIAG), actividad Ethernet (LAN 1/2 LINK/ACT) y estados de carga de batería/condensador.
• Interruptor de modo de ejecución de hardware: Interruptor físico de 3 posiciones (RUN W/OUTPUTS, RUN W/O OUTPUTS, STOP) para protección contra anulación de mantenimiento.
• Diagnóstico integrado OPC UA: Proporciona telemetría directa, límites térmicos de la CPU, utilización de la memoria y tasas de error de comunicación al software MES/DCS de nivel superior.
• Actualización de firmware y lógica USB: Permite una copia de seguridad completa de la lógica, la restauración y el registro de eventos del sistema mediante unidades flash USB cifradas sin claves de licencia de software.

Escenarios y sistemas de aplicación objetivo

• Líneas de envasado de alta velocidad: Coordina el movimiento, los servodrives y los sistemas de inspección visual utilizando bucles de comunicación PROFINET IRT de baja fluctuación.
• Generación de energía y control de turbinas: Ejecuta conmutaciones por error de lógica redundantes en caliente en configuraciones de doble CPU en turbinas de gas y vapor industriales.
• Racks de compresores de petróleo y gas: Gestiona bloques de E/S distribuidos a largas distancias mientras transmite variables de proceso directamente al SCADA de la planta a través de OPC UA sobre Ethernet.

Pautas de instalación y configuración de racks

• Mandato de posición de la ranura: Debe instalarse estrictamente en el rack principal de la CPU (área de la ranura 0/1) de un backplane universal RX3i (IC695CHS012 o CHS016).
• Cableado del paquete de energía: Conecte el paquete de condensadores IC695ACC402 opcional utilizando el cable IC695CBL002 para garantizar la retención de la RAM no volátil en caso de pérdida total de energía.
• Separación de Ethernet: Aísle el tráfico SCADA de alto volumen en LAN 1 mientras usa los puertos LAN 2 para bucles de caída de E/S locales para evitar la congestión de la red.

Embalaje, logística y términos de garantía

• Plazo de entrega: Unidades en stock listas para envío inmediato desde el almacén en 24 a 48 horas.
• Logística internacional exprés: Envío global prioritario proporcionado a través de DHL Express, FedEx y UPS.
• Embalaje de fábrica: Suministrado 100% nuevo y original en embalaje antiestático sellado de fábrica.
• Cobertura de 12 meses: Respaldado por una garantía de reemplazo de calidad integral de 12 meses contra defectos operativos.

Guía de adquisición de ingeniería

• Verifique el espacio de la ranura del rack: Asegúrese de que el backplane objetivo tenga dos ranuras adyacentes abiertas, ya que las dimensiones del módulo ocupan el doble del ancho de la ranura.
• Calcule los requisitos de alimentación de 24 VCC: Confirme que la capacidad de la fuente de alimentación principal de 24 VCC cubre el consumo de corriente de 0.625 A de la tarjeta de la CPU junto con los módulos opcionales conectados.
• Seleccione el paquete de condensadores correcto: Combine la CPU con un paquete de energía si su aplicación requiere retener el reloj en tiempo real y los datos de la tabla no borrados durante los cortes de energía.

Preguntas frecuentes (FAQ)

P: ¿Qué sucede si inserto una unidad USB estándar en el puerto maestro frontal mientras el controlador está funcionando?

R: La CPU detecta el dispositivo de almacenamiento sin interrumpir la ejecución de la lógica, lo que permite a los técnicos cargar registros de diagnóstico o activar descargas de scripts preconfigurados.

P: ¿Cómo evita la arquitectura de doble núcleo que el alto tráfico de la red Ethernet afecte los tiempos de escaneo de la lógica?

R: El manejo de la red se ejecuta en un núcleo secundario dedicado, aislando el procesamiento de paquetes Ethernet del motor de ejecución de lógica principal.

P: ¿Se puede instalar este controlador en un rack de expansión RX3i o de E/S remotas?

R: No, el procesador debe ubicarse en el rack principal de la CPU; los racks de expansión remotos requieren módulos receptores de expansión dedicados en su lugar.

P: ¿Cuál es la principal diferencia operativa entre LAN 1 y LAN 2 en esta tarjeta de CPU?

R: LAN 1 proporciona una única dirección IP enrutada, mientras que LAN 2 cuenta con un conmutador de doble puerto integrado que comparte una dirección IP entre dos puertos físicos.

P: ¿Es obligatoria una batería de respaldo externa para retener los programas de usuario durante un corte de energía?

R: No, los programas de usuario compilados se guardan en el almacenamiento flash NVRAM de 64 MB; el paquete de energía solo se requiere para preservar las variables volátiles no respaldadas y la hora del reloj interno.

Visión de Global PLC Spare HUB

Durante una actualización en una planta regional de tratamiento de agua, los operadores estaban plagados de interrupciones intermitentes de las comunicaciones en la CPU de su rack heredado durante los ciclos de sondeo pico. El procesador de un solo núcleo estaba luchando para gestionar las solicitudes SCADA mientras ejecutaba simultáneamente bucles PID complejos para bombas dosificadoras de productos químicos.

Nuestro equipo de ingeniería recomendó actualizar al controlador IC695CPE330. Al segregar la red SCADA de la planta en LAN 1 y usar LAN 2 para caídas de E/S PROFINET localizadas, la planta aprovechó el diseño de doble núcleo de la CPU para eliminar por completo el retraso en la comunicación. Los tiempos de escaneo de la lógica se redujeron en más del 60%, proporcionando al cliente una arquitectura de control sólida y de alta disponibilidad sin requerir un recableado completo de las E/S de campo.
