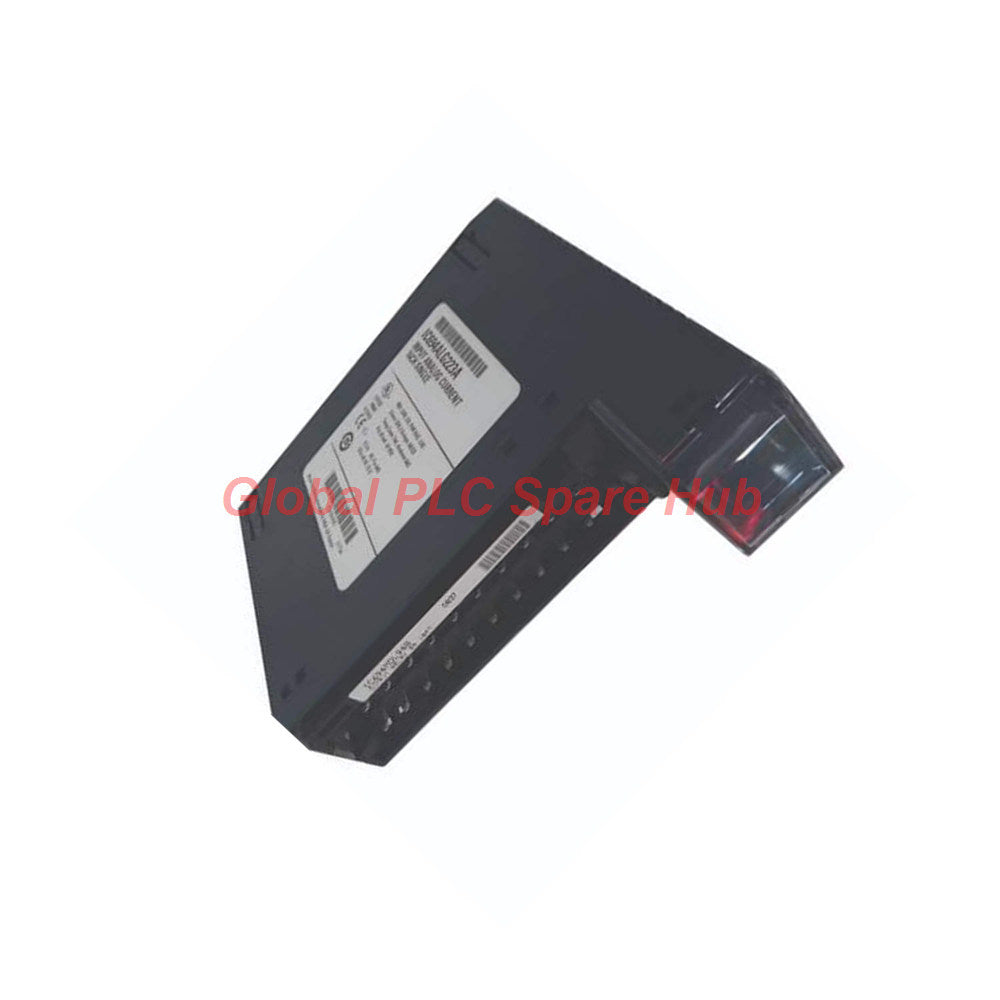

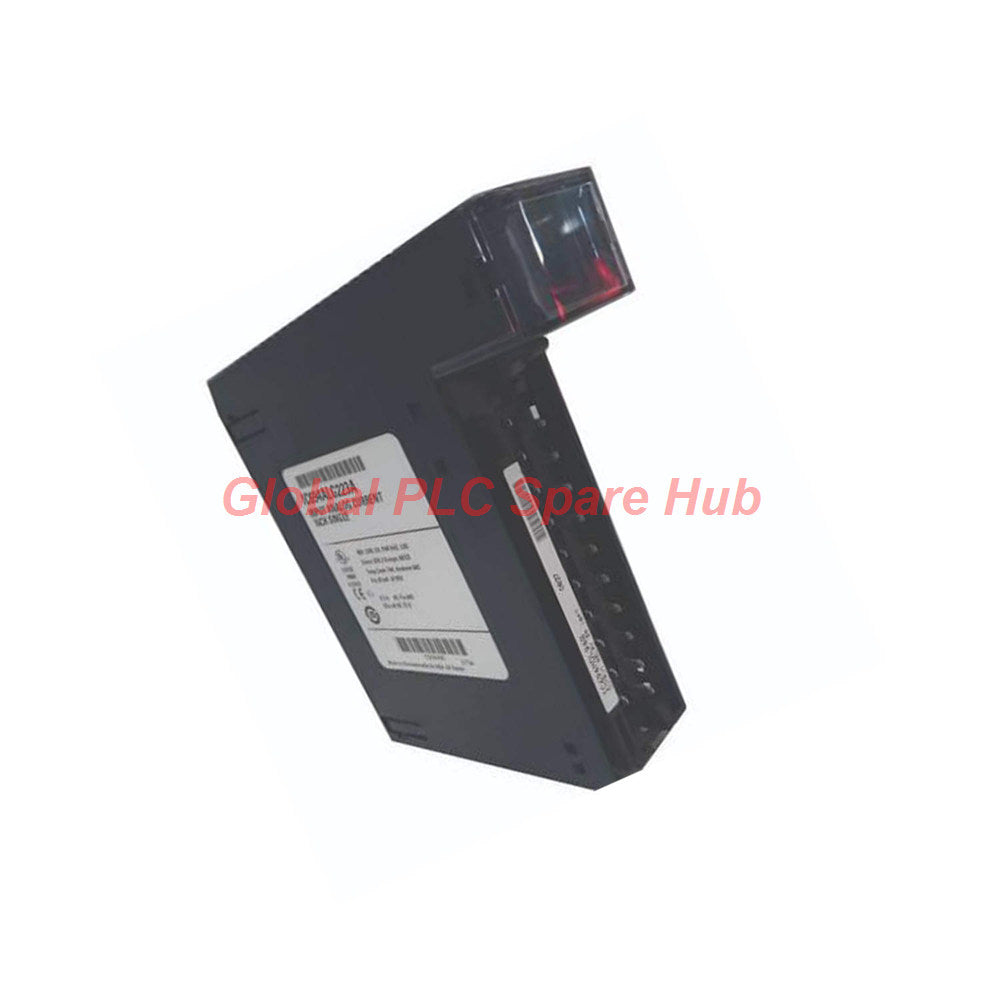

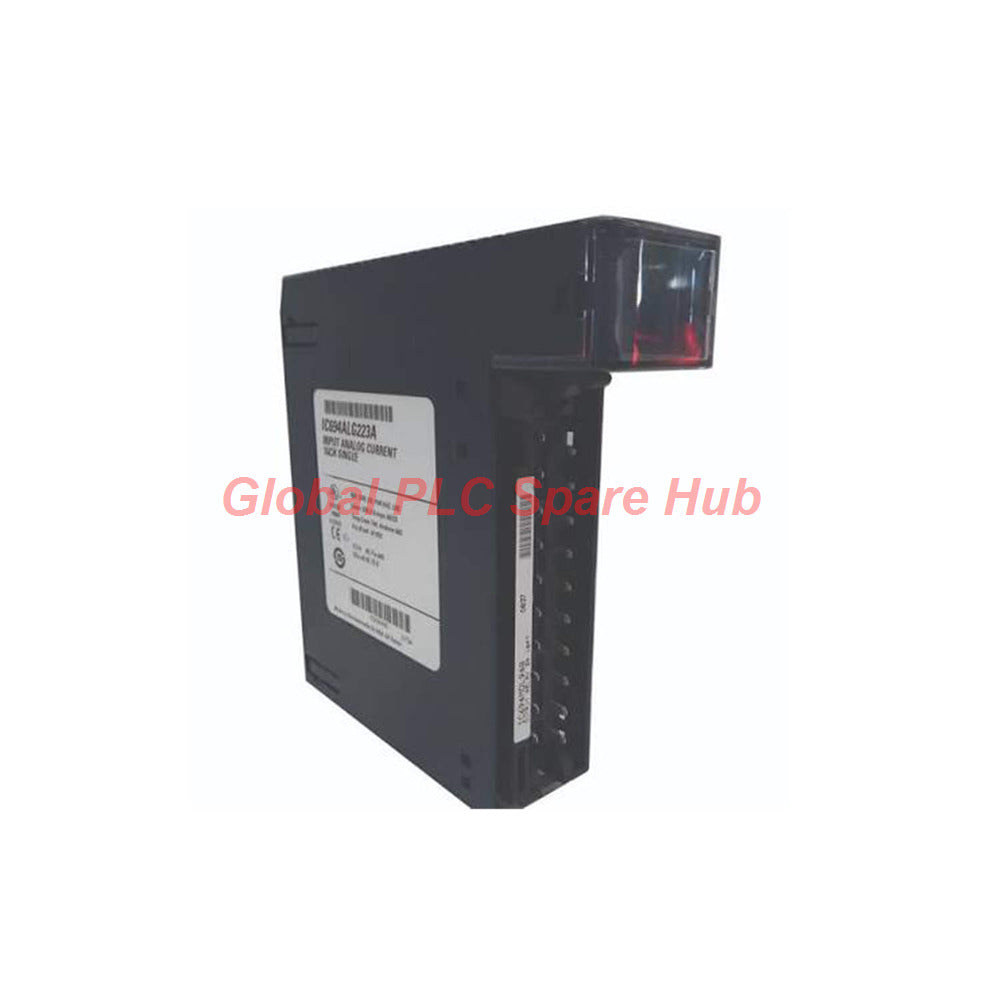

IC694ALG223 Módulo de corriente de 16 canales de la serie RX3i de GE Fanuc Comprar en línea

Arquitectura de ingeniería y funciones principales

El IC694ALG223 es un módulo de entrada de corriente analógica de 16 canales de alta densidad diseñado para racks de control PACSystems RX3i y la serie 90-30. Originalmente diseñado por GE Fanuc y ahora compatible con Emerson Automation, el IC694ALG223 se conecta directamente con transmisores industriales, transductores y aisladores de bucle de señal. Cada uno de los dieciséis canales de un solo extremo utiliza un convertidor analógico-digital de 12 bits integrado para transformar los bucles de corriente de campo en variables digitales precisas para el procesamiento de la CPU.

Parámetros técnicos y matriz de rendimiento

Capacidades avanzadas de diagnóstico y protección

• Configura umbrales de alarma altos y bajos en todos los rangos de entrada activos.
• Proporciona detección de fallas de cable abierto cuando opera en modos mejorados de 4-20 mA.
• Supervisa el estado de la fuente de alimentación externa y transmite indicadores de estado directamente a las tablas de referencia de la memoria de la CPU.
• Rechaza el ruido de modo común superior a 70 decibelios para señales de CC de hasta 1 kilohertz.

Equipos objetivo y escenarios de aplicación industrial

• Se implementa dentro de los planos posteriores del RX3i para arquitecturas de control de procesos distribuidos.
• Se conecta con transmisores de corriente multicanal de presión, flujo y temperatura.
• Se integra en sistemas de tratamiento de agua, bucles de gestión de energía y celdas de automatización de fábricas.
• Compatible con racks heredados de la serie 90-30 equipados con interfaces de plano posterior serie estándar.

Condiciones comerciales y logística de cumplimiento

• Respaldado por una garantía de servicio operativo integral de 12 meses.
• Servicios de envío urgente a todo el mundo gestionados a través de FedEx, UPS y DHL.
• Embalaje seguro antiestático diseñado para proteger los circuitos semiconductores sensibles durante el tránsito.
• Rigurosos protocolos de inspección previa al envío y verificación de calidad.

La opinión de Global PLC Spare HUB

Al integrar el IC694ALG223 en paneles de medición de alta densidad, los ingenieros de control deben tener en cuenta el requisito de doble alimentación: 120 mA extraídos del bus del plano posterior de 5 VCC junto con 65 mA suministrados por una fuente de bucle externa de 20 a 30 VCC. A diferencia de las tarjetas estándar de baja densidad, el uso de la configuración mejorada de 4-20 mA permite la detección activa de fallas de cable abierto hasta 0 mA, lo que evita fallas no detectadas en el bucle del sensor en entornos críticos químicos o de generación de energía.

Preguntas frecuentes (FAQ)

P: ¿Qué plataformas de controlador específicas admiten la instalación del IC694ALG223?

R: El módulo se instala directamente en las ranuras del chasis PACSystems RX3i, así como en los planos posteriores de PLC de la serie 90-30 compatibles que cuentan con cabezales de comunicación en serie.

P: ¿Cómo maneja el módulo las fallas de señal de cable abierto en el campo?

R: Cuando se configura para el rango mejorado de 4-20 mA, los diagnósticos internos detectan caídas de corriente hacia cero y activan un bit de alarma de cable abierto en la tabla de la CPU.

P: ¿Cuál es el propósito de la impedancia de entrada de 250 ohmios en cada canal?

R: La resistencia de 250 ohmios convierte las corrientes de bucle de 4-20 mA entrantes en caídas de voltaje correspondientes legibles por el convertidor analógico-digital integrado.

P: ¿Cómo debe verificar un técnico el estado de la fuente de alimentación en este módulo?

R: El módulo supervisa automáticamente la fuente de bucle externa de 20-30 VCC y retransmite los bits de estado de alimentación a las direcciones de referencia designadas en el programa del controlador.

P: ¿Qué factores deben guiar la selección del módulo entre las configuraciones normal y mejorada de 4-20 mA?

R: Elija la configuración mejorada cuando su aplicación requiera una supervisión estricta del bucle y la notificación de fallas de circuito abierto, mientras que el modo normal es adecuado para bucles de monitoreo estándar.
