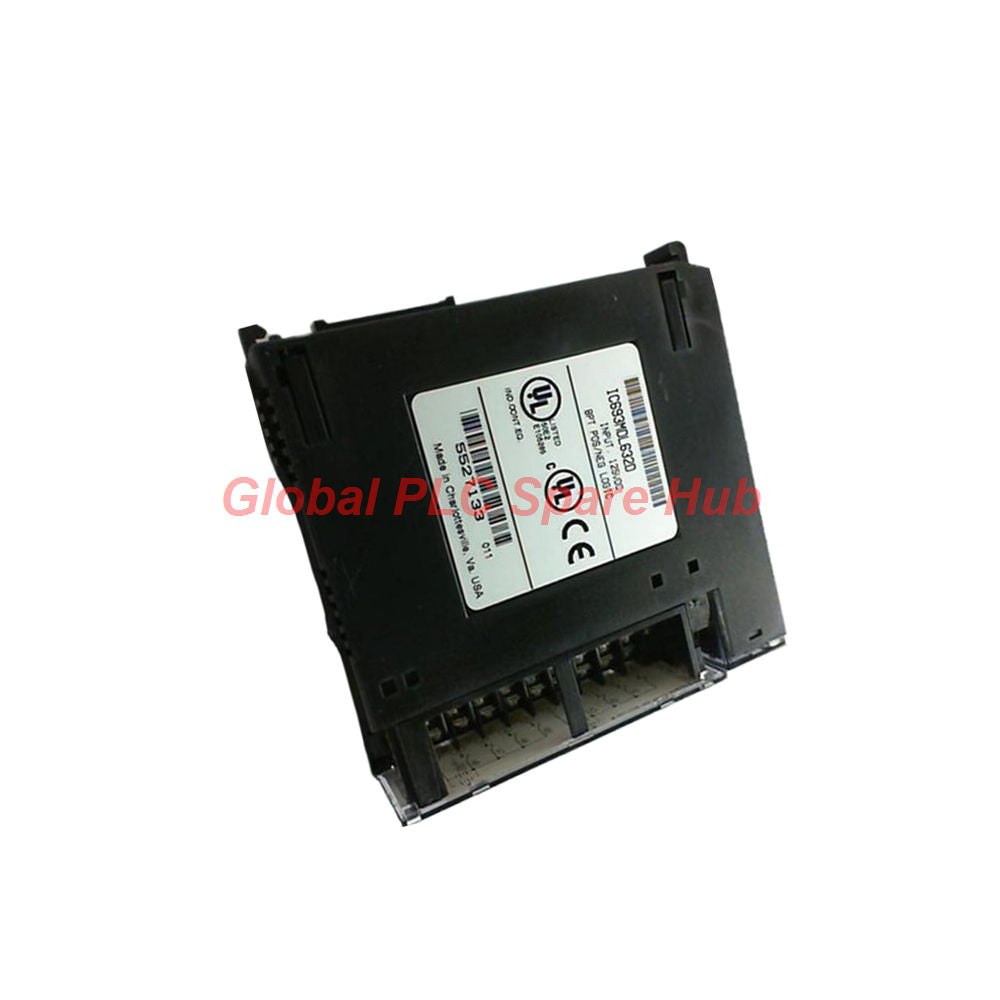

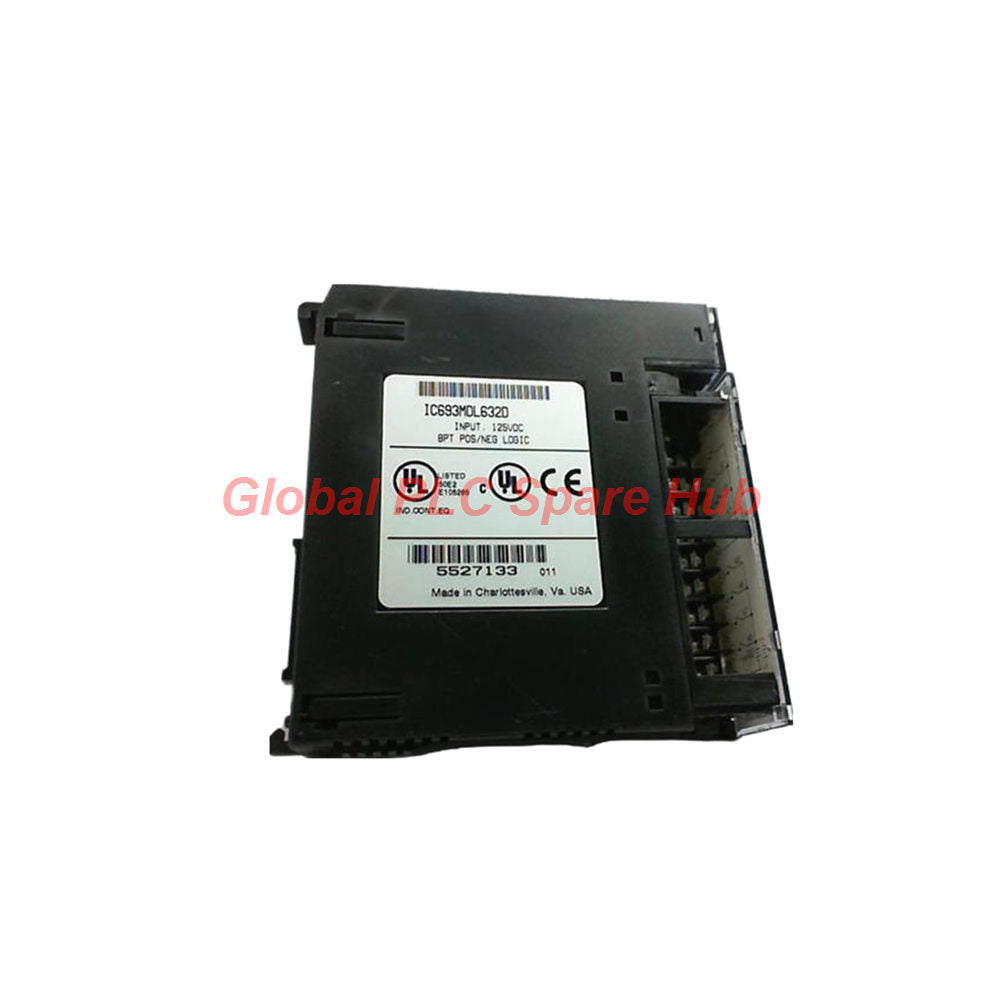

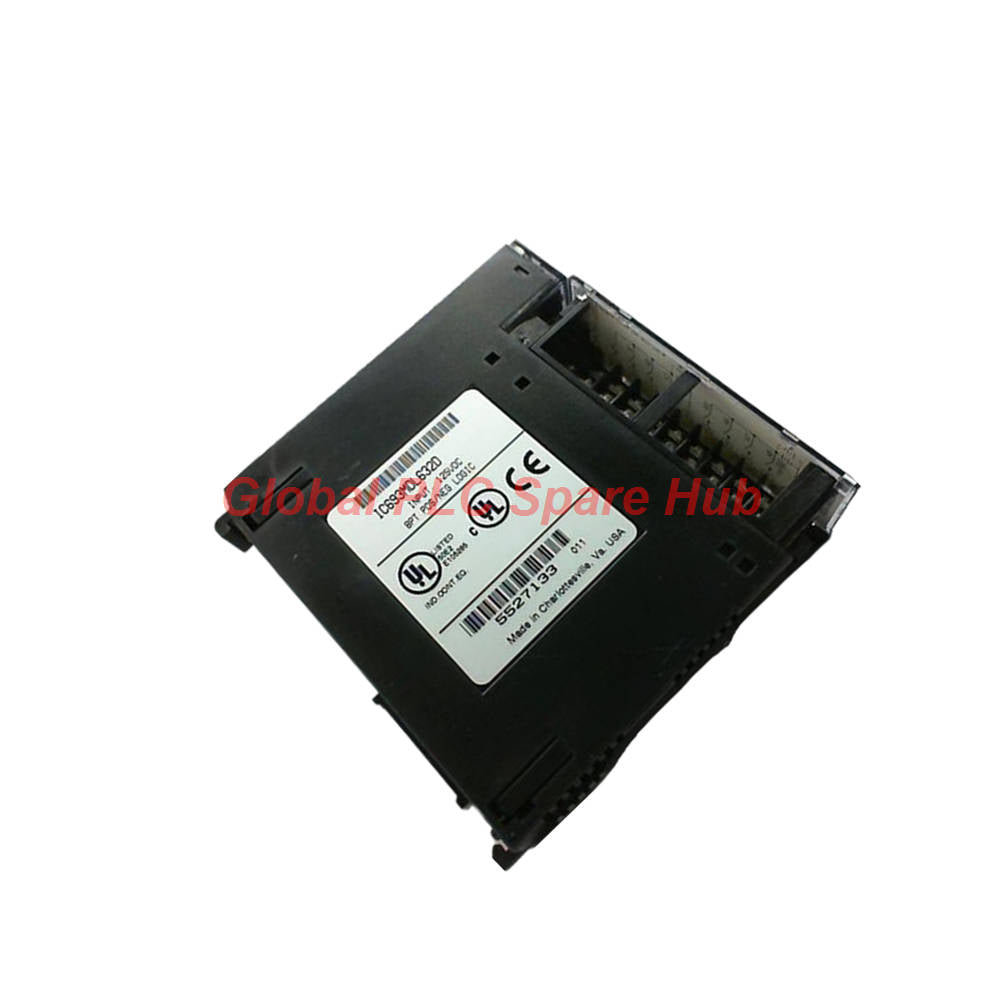

Módulo de entrada de CC de 125 V GE Fanuc IC693MDL632 | E/S Serie 90-30

Perfil del producto: GE Fanuc IC693MDL632

El GE Fanuc IC693MDL632 es un módulo de entrada digital de 8 puntos de alto rendimiento diseñado para la plataforma PLC Serie 90-30. Diseñado para entornos de 125V CC, este módulo ofrece un soporte lógico versátil, permitiendo configuraciones lógicas tanto positivas como negativas. Con dos grupos aislados de cuatro entradas cada uno, el IC693MDL632 proporciona un aislamiento de señal robusto, asegurando una adquisición de datos fiable en secuencias de automatización industrial complejas.

Métricas de rendimiento técnico

• Marca/Modelo: GE Fanuc / IC693MDL632
• Tipo de lógica: Seleccionable en campo Positiva/Negativa
• Clasificación de voltaje: 125V CC (Rango: 0–150V CC)
• Puntos de entrada: 8 (Agrupados 4+4 aislados)
• Corriente de estado ON: 3.1 mA
• Aislamiento: 1500V (Campo a Lógica); 500V (Grupo a Grupo)
• Compatibilidad: Placas base de 5 o 10 ranuras de la Serie 90-30

Información de Global PLC Spare HUB

Nuestro equipo técnico identifica el IC693MDL632 como un módulo esencial para las actualizaciones de infraestructura heredada donde la señalización de CC de alto voltaje es estándar. Se destaca en entornos hostiles que requieren interacción con interruptores de límite de servicio pesado, pulsadores industriales y sensores de proximidad electrónicos. La interfaz LED de doble fila del módulo permite una rápida verificación visual, lo que lo convierte en uno de los favoritos de los equipos de mantenimiento y resolución de problemas in situ.

Diagnóstico y despliegue operativo

El IC693MDL632 cuenta con una puerta con bisagras con un inserto personalizable para una clara identificación del terminal. La fila superior de LEDs proporciona una indicación de estado en tiempo real para los ocho puntos de entrada. En caso de una falla de entrada, verifique el voltaje en la conexión del lado del campo al bus de alimentación; si el LED permanece oscuro a pesar del voltaje de entrada confirmado, el aislamiento del grupo interno puede requerir pruebas adicionales utilizando un multímetro digital estándar.

Excelencia en logística y garantía

• Garantía: 12 meses de garantía de calidad en todos los módulos.
• Envío: Tránsito global seguro a través de FedEx, UPS y DHL.
• Envío: Manejo expedito en 24–48 horas.

Preguntas frecuentes de expertos y guía de selección

P: ¿Puede el IC693MDL632 utilizarse con dispositivos de campo de CA y CC?
R: No, este módulo está estrictamente diseñado para aplicaciones de 125V CC. Intentar utilizar voltaje de CA resultará en informes de estado inexactos y posibles daños al hardware.

P: ¿Cómo selecciono entre lógica positiva y negativa?
R: La polaridad lógica se determina por cómo se cablea el bus común. Para lógica positiva, la corriente se dirige al bus negativo; para lógica negativa, la corriente fluye desde el bus de alimentación positivo.

P: ¿Los grupos de este módulo son internamente comunes?
R: No, los dos grupos de 4 entradas están aislados eléctricamente, lo cual es fundamental para prevenir el ruido entre canales en diversos circuitos de control.

P: ¿Cuál es el beneficio del aislamiento de 1500V?
R: Este alto nivel de aislamiento protege el backplane y la CPU de su Serie 90-30 de sobretensiones eléctricas o cambios en el potencial de tierra en el lado del campo.

P: Guía de selección: ¿Cuándo es este módulo específico la mejor opción?
R: Elija el IC693MDL632 cuando su proyecto requiera específicamente capacidad de entrada de 125V CC de alto voltaje en un sistema basado en rack 90-30.
