Sonda de proximidad blindada Bently Nevada 330909-00-60-10-01-05 NSv

Descripción general de la arquitectura de ingeniería y el transductor

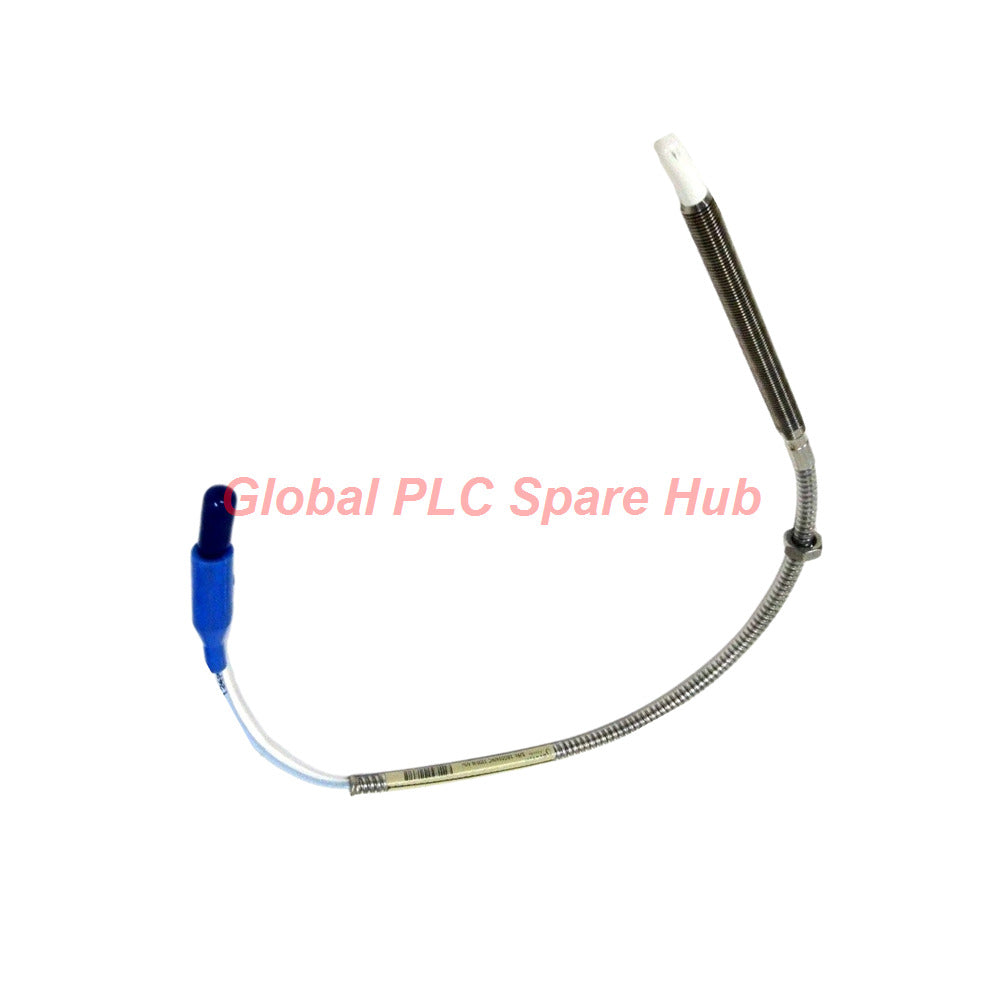

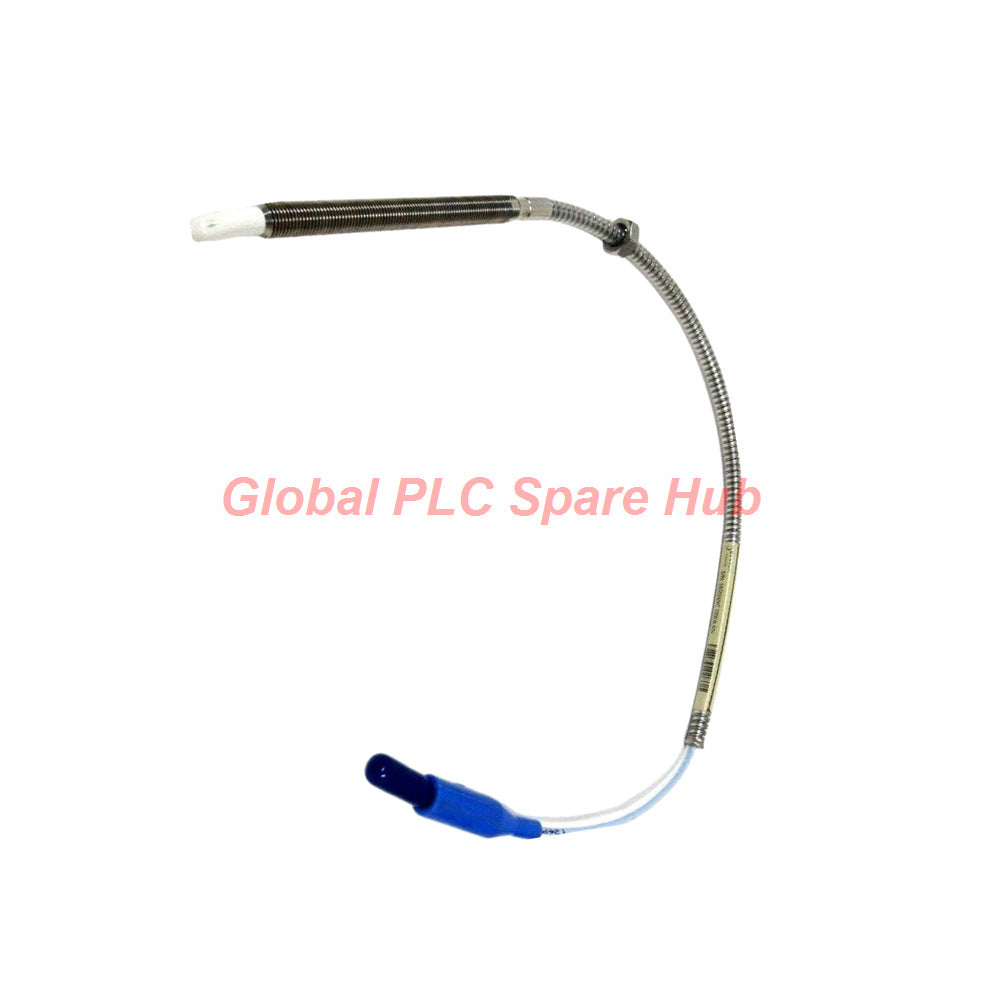

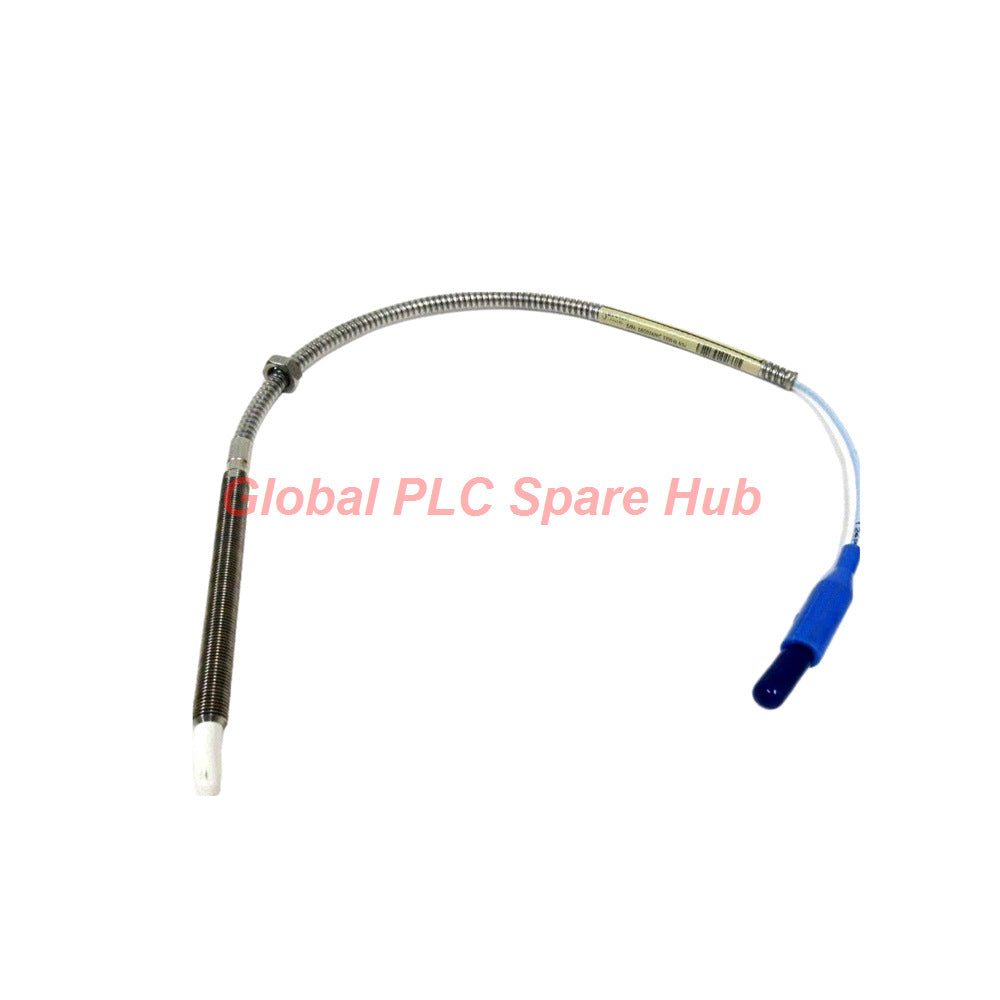

El Bently Nevada 330909-00-60-10-01-05 es un transductor de proximidad 3300 NSv avanzado diseñado específicamente con protección de armadura de acero inoxidable integrada para entornos exigentes de monitoreo de la salud de la maquinaria. Con una carcasa de acero inoxidable AISI304 con rosca 3/8-24 UNF, una robusta punta de sonda de sulfuro de polifenileno (PPS) y un cable coaxial con aislamiento FEP de 75 ohmios de 1.0 metro con un protector de conector ClickLoc, esta sonda garantiza una transmisión de voltaje de espacio de alta fidelidad en entornos industriales pesados que requieren múltiples aprobaciones de agencias.

El conocimiento de Global PLC Spare HUB: Durante una reciente revisión de la vibración de una turbina en una unidad de craqueo petroquímico en Texas, nuestro grupo de diagnóstico desplegó el 330909-00-60-10-01-05 en un compresor centrífugo de alta velocidad con severas restricciones de enrutamiento mecánico. El blindaje flexible de armadura de acero inoxidable resultó crítico para proteger el cable coaxial FEP de la abrasión contra los bordes afilados de la carcasa interna, mientras que las múltiples aprobaciones de agencias para áreas peligrosas cumplieron con los mandatos de cumplimiento para zonas clasificadas como Clase I, División 1.

Desglose de la configuración del modelo y arquitectura de sufijos

Especificaciones técnicas y límites principales

• Materiales de construcción: Carcasa de sonda de acero inoxidable AISI304, punta de sonda de PPS y revestimiento de armadura flexible de acero inoxidable
• Resistencia de bucle de CC: La resistencia del conductor central al blindaje exterior mide $4.2 \pm 0.5\text{ ohmios}$ para el conjunto de cable de $1.0\text{m}$
• Estándares de par de instalación: Par máximo nominal de $33.9\text{ N}\cdot\text{m}$ ($300\text{ in}\cdot\text{lb}$); par de instalación recomendado de $11.3\text{ N}\cdot\text{m}$ ($100\text{ in}\cdot\text{lb}$) para roscas completas; par reducido de $7.5\text{ N}\cdot\text{m}$ ($66\text{ in}\cdot\text{lb}$) para las tres primeras roscas
• Límites de acoplamiento de rosca: Longitud máxima permitida de acoplamiento de rosca de $0.563\text{ in}$ para roscas 3/8-24 UNF
• Envolvente térmico de funcionamiento: $-52^\circ\text{C}$ a $+177^\circ\text{C}$ ($-62^\circ\text{F}$ a $+351^\circ\text{F}$) para condiciones de funcionamiento y almacenamiento
• Sellado a presión: Sello de junta tórica de Viton diseñado para contener la presión diferencial entre la punta de la sonda y la caja; el peso oscila entre $14\text{ y }150\text{ g}$

Maquinaria objetivo y escenarios de aplicación industrial

• Compresores petroquímicos: Monitoreo de vibración radial en compresores de gas de hidrocarburos pesados que operan en áreas clasificadas como peligrosas
• Cojinetes de empuje de turbinas: Seguimiento de la posición axial en turbinas de vapor y gas de alta velocidad donde el cableado físico requiere protección contra la abrasión
• Skids de procesamiento peligrosos: Trenes de bombas industriales y cajas de engranajes ubicados en entornos con riesgo de explosión que exigen aprobaciones ATEX/IECEx
• Skids de alta vibración: Aplicaciones donde el roce mecánico o las virutas metálicas amenazan los cables de los sensores sin protección

Logística, garantía y cumplimiento

• Términos de garantía: Respaldado por una garantía completa del fabricante de 12 meses que cubre defectos estructurales y electrónicos a partir de la fecha de la factura.
• Red de entrega global: Tránsito internacional seguro y rápido enviado a través de los principales transportistas aéreos, incluidos FedEx, UPS y DHL.
• Plazo de entrega de procesamiento: Los pedidos de stock estándar se someten a una rigurosa inspección de calidad y se envían en un plazo de 24 a 48 horas.

Preguntas frecuentes profesionales y guía de compra

P: ¿Qué beneficio mecánico principal proporciona la armadura integral de acero inoxidable sobre las sondas de cable desnudo?

R: La armadura de acero inoxidable evita el corte físico, el aplastamiento y la abrasión del cable coaxial FEP cuando se enruta a través de canales estrechos de la carcasa de la maquinaria o conductos metálicos de alta vibración.

P: Orientación de compra: ¿Cómo debe un ingeniero elegir entre el código de longitud sin rosca 00 y opciones más largas?

R: El código 00 no proporciona longitud sin rosca, lo que significa que las roscas 3/8-24 UNF recorren toda la longitud de la caja, lo cual es ideal cuando se requiere un roscado profundo y continuo para una profundidad de bloqueo precisa.

P: ¿Por qué la especificación diferencia los límites de par de instalación para las tres primeras roscas?

R: La aplicación de un límite de par reducido de 7.5 N·m (66 in·lb) en las tres roscas iniciales evita el desprendimiento estructural o el agarrotamiento del puerto de montaje de acero inoxidable durante la alineación inicial de la rosca.

P: ¿Qué precaución térmica estricta se aplica al manipular esta sonda en climas fríos?

R: Evite exponer la punta de la sonda y el sello de presión de la junta tórica de Viton a temperaturas inferiores a -34°C (-30°F) durante la instalación, ya que el frío extremo puede fragilizar el sello y causar fugas prematuras.

P: ¿Qué pasos de resolución de problemas de diagnóstico se aplican si la resistencia de bucle de CC supera los 4.7 ohmios?

R: Inspeccione el pin del conector ClickLoc en busca de microcorrosión, verifique que el cable blindado no haya sufrido daños por aplastamiento que pellizquen el conductor interno y asegúrese de que no haya entrada de humedad dentro del protector del conector.
