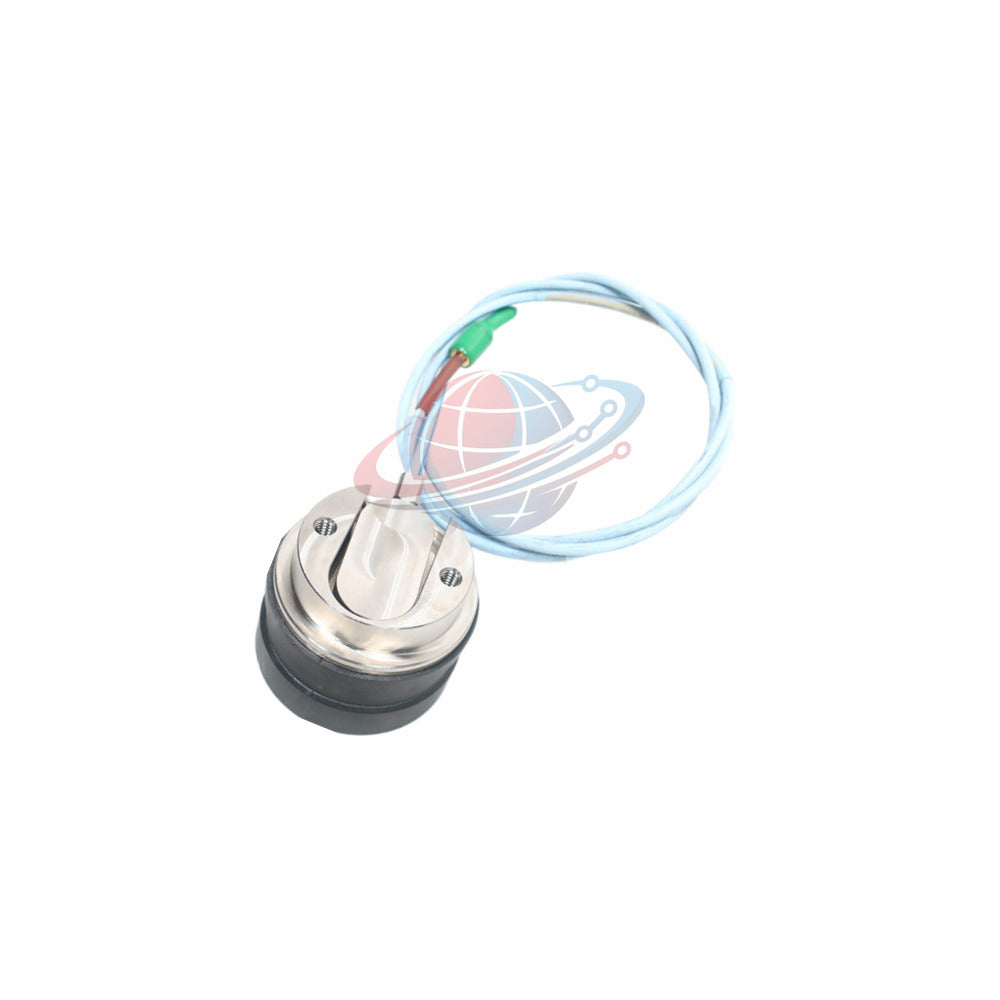

Sensor de proximidad de alta temperatura Bently Nevada 330876-02-90-01-05

Descripción general de la arquitectura de ingeniería y la temperatura extrema

El Bently Nevada 330876-02-90-01-05 es un transductor de proximidad especializado 3300 XL de 50 mm diseñado específicamente para soportar los entornos agresivos y de altas temperaturas típicos de las carcasas de las turbinas de vapor en el extremo de accionamiento (DE). Construida con una carcasa de acero inoxidable AISI 304, una robusta punta de sonda de sulfuro de polifenileno (PPS) y un cable triaxial FluidLoc aislado con PFA de alta temperatura de 9.0 metros, esta sonda mantiene una precisión de medición continua hasta 200 °C (392 °F) y tolera excursiones a corto plazo de hasta 250 °C (482 °F) durante menos de 24 horas.

Perspectiva de Global PLC Spare HUB: Durante una revisión de turbina de alta temperatura en una importante central eléctrica de ciclo combinado en Alemania, nuestro equipo de diagnóstico mecánico instaló el 330876-02-90-01-05 en el cojinete del extremo de accionamiento (DE) de la turbina de vapor de alta presión. El diseño de sellado doble delantero y trasero combinado con el cable blindado FluidLoc de alta temperatura evitó con éxito la migración de humedad y vapor a la punta de la sonda, eliminando la deriva de la señal y las fallas prematuras experimentadas anteriormente con las sondas de proximidad estándar.

Desglose de la configuración del modelo y la arquitectura de sufijos

Especificaciones y límites técnicos principales

• Materiales de la sonda: Cuerpo de la carcasa de acero inoxidable AISI 304 con punta sensora de sulfuro de polifenileno (PPS)
• Resistencia eléctrica: La resistencia de CC del conductor central al conductor exterior triaxial mide $8.9 \pm 1.1\text{ ohmios}$ a lo largo de los 9.0 m de longitud del cable
• Especificaciones de cable y sellado: Cable FluidLoc triaxial aislado con PFA de 75 Ω con sellos ambientales dobles delanteros y traseros
• Límites de acoplamiento de rosca: Longitud máxima de acoplamiento de rosca de $0.750\text{ in}$ para configuraciones de montaje estándar
• Rango de temperatura de funcionamiento: Rango continuo de funcionamiento y almacenamiento de $-35^\circ\text{C}$ a $+200^\circ\text{C}$ ($-31^\circ\text{F}$ a $+392^\circ\text{F}$)
• Límite de excursión térmica: Supervivencia a corto plazo hasta $+250^\circ\text{C}$ ($+482^\circ\text{F}$) durante períodos inferiores a 24 horas

Maquinaria objetivo y escenarios de aplicación industrial

• Extremos de accionamiento de turbinas de vapor: Monitoreo continuo de la expansión térmica y la vibración radial en turbinas de vapor de gran utilidad
• Compresores de alta temperatura: Compresores de hidrocarburos pesados y gases de proceso que operan a temperaturas elevadas de la carcasa interna
• Patinas de generación de energía: Grupos turbina-generador a gran escala expuestos a radiación térmica extrema y condiciones de manto de vapor
• Turbomaquinaria en entornos hostiles: Aplicaciones industriales donde las sondas estándar rellenas de epoxi sufren degradación térmica y fallas de sellado

Logística, garantía y cumplimiento

• Términos de la garantía: Totalmente respaldado por una garantía completa de 12 meses del fabricante que cubre defectos de material y mano de obra.
• Red logística global: Envío internacional rápido y seguro a través de las principales empresas de transporte aéreo, incluidas FedEx, UPS y DHL.
• Tiempo de procesamiento: Los pedidos de stock estándar se someten a una estricta verificación de calidad y se envían dentro de las 24 a 48 horas posteriores a la confirmación.

Preguntas frecuentes profesionales y guía de compra

P: ¿Qué mecanismo de ingeniería específico evita la migración de vapor en la sonda 330876-02-90-01-05?

R: La sonda utiliza un sello mecánico delantero y trasero combinado con una construcción de cable FluidLoc aislado con PFA que evita que la humedad y el vapor se filtren por los conductores internos hacia la punta de la sonda.

P: Guía de compra: ¿Cómo selecciono entre roscas métricas M14 y estilos de caja alternativos?

R: Elija el código de sufijo -02 (roscas M14x1.5) cuando coincida con los puertos de la carcasa de la turbina mecanizados europeos o métricos, y utilice la contratuerca pretaladrada incluida con cable de seguridad para evitar que se afloje bajo fuertes vibraciones.

P: ¿Por qué esta sonda de 50 mm requiere conectores ClickLoc especializados de alta temperatura?

R: Los conectores estándar se degradan bajo una exposición prolongada al calor; los conectores ClickLoc de alta temperatura mantienen un enganche positivo y una estabilidad de impedancia eléctrica hasta el límite térmico máximo de la sonda.

P: ¿Cuál es la duración máxima permitida para exponer esta sonda a temperaturas de 250 °C?

R: La exposición a corto plazo hasta 250 °C (482 °F) debe restringirse estrictamente a menos de 24 horas acumulativas para evitar la degradación permanente del polímero de los elementos de sellado internos.

P: ¿Qué verificación de diagnóstico debe realizarse si la resistencia del bucle de CC se encuentra fuera de la línea base de 8.9 ohmios?

R: Inspeccione los pines del conector triaxial en busca de microcontaminación, verifique que la cubierta del cable PFA no haya sufrido carbonización térmica cerca de tuberías de vapor de alta temperatura y verifique si hay cortocircuitos entre el conductor interno y el externo.
