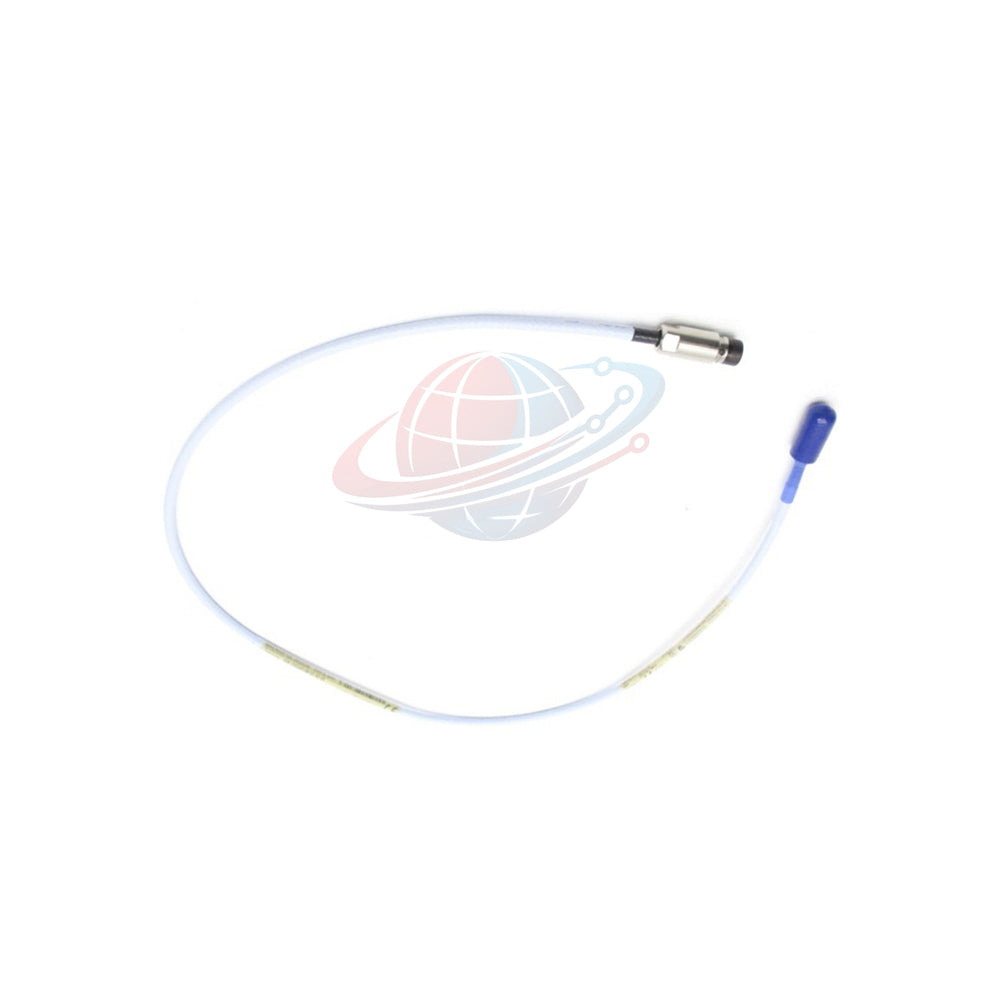

Bently Nevada 330140-08-10-12-05 Sonda de proximidad 3300 XL

Descripción general del producto

La Bently Nevada 330140-08-10-12-05 es una sonda de proximidad de grado industrial diseñada para una monitorización precisa del estado de la maquinaria. Pertenece a los renombrados sistemas de transductores de corriente de Foucault 3300 XL Serie 8 mm. El sensor mide distancias estáticas y dinámicas entre la punta de la sonda y la superficie objetivo. Proporciona datos fiables de vibración continua y mediciones de la posición del eje para maquinaria rotativa crítica.

Este modelo cuenta con el moldeo patentado TipLoc para asegurar la punta de la sonda al cuerpo de acero inoxidable. El diseño integrado CableLoc proporciona una fuerza de tracción de 330 N (75 lbf) para una durabilidad mecánica excepcional. El cable especializado FluidLoc evita que el aceite y los líquidos de proceso se filtren a través del conjunto del cable interior. Certificada con las aprobaciones CSA, ATEX e IECEx, esta sonda garantiza un funcionamiento seguro en entornos industriales peligrosos.

Arquitectura del sistema y características clave de diseño

• Tecnología de moldeo TipLoc: Crea un enlace químico y mecánico robusto entre la punta de la sonda de PPS y la carcasa de acero inoxidable.
• Diseño estructural CableLoc: Proporciona una resistencia a la tracción de 330 N (75 lbf) para evitar el desprendimiento del cable bajo fuertes tensiones físicas.
• Sellado de aceite FluidLoc: Evita que el aceite y los líquidos migren a través de la estructura interna del cable hacia los armarios de control.
• Sistema de conectores ClickLoc: El conector coaxial en miniatura se bloquea de forma segura para evitar la pérdida de señal debido a la vibración de la maquinaria.
• Protección ambiental mejorada: La encapsulación de plástico PPS moldeado protege las bobinas internas contra impactos físicos y corrosión química.

Especificaciones técnicas

Compatibilidad con equipos objetivo

• Turbinas de vapor y gas: Mide la expansión térmica del rotor y la vibración radial del eje.
• Compresores centrífugos y alternativos: Rastrea la posición dinámica del eje y los cambios de posición de empuje axial.
• Cajas de engranajes industriales: Detecta el desplazamiento del eje de alta frecuencia y la desalineación de la bancada del cojinete.
• Bombas de alimentación de caldera pesadas: Proporciona monitorización continua de órbita en tiempo real para rotores de alta velocidad.
• Generadores hidroeléctricos: Monitoriza las variaciones de la holgura de aire y la excentricidad del eje del cojinete guía.

Aplicaciones industriales y diagnóstico de máquinas

El sensor 330140-08-10-12-05 proporciona datos de monitorización de condiciones en tiempo real para programas de mantenimiento preventivo. Se interconecta directamente con módulos transmisores de proximidad y racks de monitorización para procesar mediciones físicas precisas.

• Medición de vibración radial: Detecta desequilibrio, roce del rotor, desalineación e inestabilidades de torbellino de aceite en cojinetes de película fluida.
• Monitorización de la posición de empuje axial: Mide el movimiento axial de micro pulgadas para evitar el contacto catastrófico entre el rotor y el estator.
• Detección de referencia de fase (Keyphasor): Rastrea la velocidad de rotación del eje y proporciona disparadores de temporización de fase para el diagnóstico de la maquinaria.
• Análisis de excentricidad del rotor: Identifica la curvatura del eje y la deformación térmica antes de las secuencias de arranque de la turbina.

Directrices de instalación

• Montaje mecánico: Monte la sonda de forma segura en un orificio roscado o un soporte externo utilizando los valores de par adecuados.
• Holgura mínima: Mantenga una holgura mínima de 30 mm alrededor de la punta de la sonda para evitar interferencias de metal en la pared lateral.
• Ajuste de la holgura: Ajuste la holgura mecánica utilizando un multímetro para medir la salida de voltaje de CC bruta del Proximitor.
• Enrutamiento de cables: Evite las curvas pronunciadas; mantenga los radios de curvatura mínimos para evitar la atenuación de la señal coaxial.
• Límites de presión: Asegúrese de que los entornos operativos no superen los límites de la junta tórica de Viton por debajo de -34 °C (-30 °F).

Comodidad de mantenimiento y diagnóstico

Los técnicos de campo pueden diagnosticar rápidamente el rendimiento del bucle sin retirar el sensor de la carcasa de la máquina. El conector coaxial ClickLoc permite desconexiones rápidas del cable durante los paros rutinarios de la maquinaria. La medición de la resistencia de CC de la sonda entre el conductor central y el blindaje exterior permite una verificación instantánea del estado de la bobina interna.

Certificaciones y cumplimiento de estándares

• CSA / NRTL / C: Certificado para instalaciones intrínsecamente seguras Clase I, Zona 0/1/2.
• Directiva ATEX: Cumplimiento europeo para atmósferas de gas y polvo explosivos.
• Esquema IECEx: Certificación de estándar de seguridad internacional para sitios peligrosos globales.
• IEC 68-2-3 Humedad: Resiste hasta 56 días en 93% de humedad relativa con menos del 3% de cambio de ASF.

Detalles del embalaje, envío y términos de la garantía

• Lista de verificación del paquete: Incluye 1 sonda Bently Nevada 330140-08-10-12-05 con cable FluidLoc integrado de 1 metro, tapa protectora y hoja de inspección.
• Tiempo de envío: Se envía dentro de las 24 a 48 horas siguientes a la confirmación del pedido.
• Logística exprés: Entrega exprés en todo el mundo a través de FedEx, UPS o DHL con seguimiento directo.
• Protección de la garantía: Totalmente cubierta por una garantía integral de 12 meses contra defectos de fábrica.

Información de Global PLC Spare HUB

Desde el punto de vista de la ingeniería de instrumentación, la 330140-08-10-12-05 representa un gran avance en la longevidad del sensor. Las sondas de proximidad tradicionales a menudo sufren la entrada interna de aceite por acción capilar dentro del cable. La opción FluidLoc elimina por completo este modo de fallo. La combinación del conector ClickLoc con el robusto moldeo TipLoc reduce el tiempo de inactividad no programado en plantas petroquímicas hostiles.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es el principal beneficio de seleccionar la opción de cable FluidLoc en este modelo?

R: La construcción del cable FluidLoc evita que el aceite y los fluidos de proceso se escapen de la máquina a través de los cables internos hacia las cajas de conexiones externas.

P2: ¿Puedo conectar esta sonda de 1,0 metros directamente a un sensor Proximitor de sistema de 9 metros?

R: No. Debe hacer coincidir la longitud de la sonda y la longitud total del cable de extensión con la calibración específica del Proximitor (como un sistema de 5 metros o 9 metros) para mantener la precisión del factor de escala.

P3: ¿Cómo verifico si la bobina de la sonda está en buen estado durante la resolución de problemas rutinarios en el campo?

R: Mida la resistencia de CC entre el conductor central y el conductor exterior utilizando un multímetro. Una lectura normal para esta sonda de 1,0 metros debe estar dentro de 7,59 Ω ± 0,50 Ω.

P4: ¿Qué sucede si la sonda funciona a temperaturas inferiores a -34°C (-30°F)?

R: La exposición a temperaturas inferiores a -34°C puede comprometer el sellado de la junta tórica de Viton, lo que podría provocar una pérdida de la contención de la presión diferencial.

P5: ¿Cómo selecciono la longitud de la caja correcta al pedir sondas 3300 XL de repuesto?

R: Mida la profundidad de la rosca de montaje de la carcasa de su máquina o de la carcasa de la sonda. Seleccione una longitud total de la caja que permita un acoplamiento de rosca adecuado al mismo tiempo que deja suficiente holgura para establecer el voltaje de la holgura con precisión.
