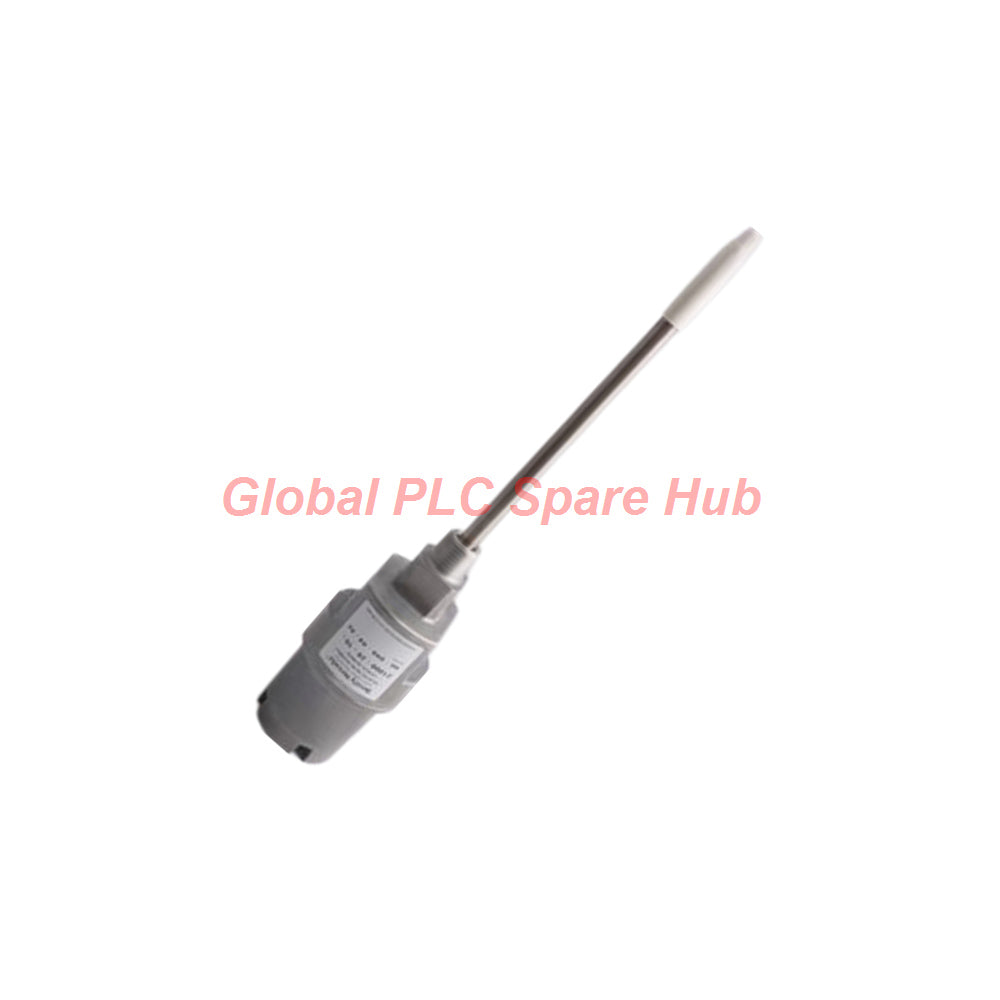

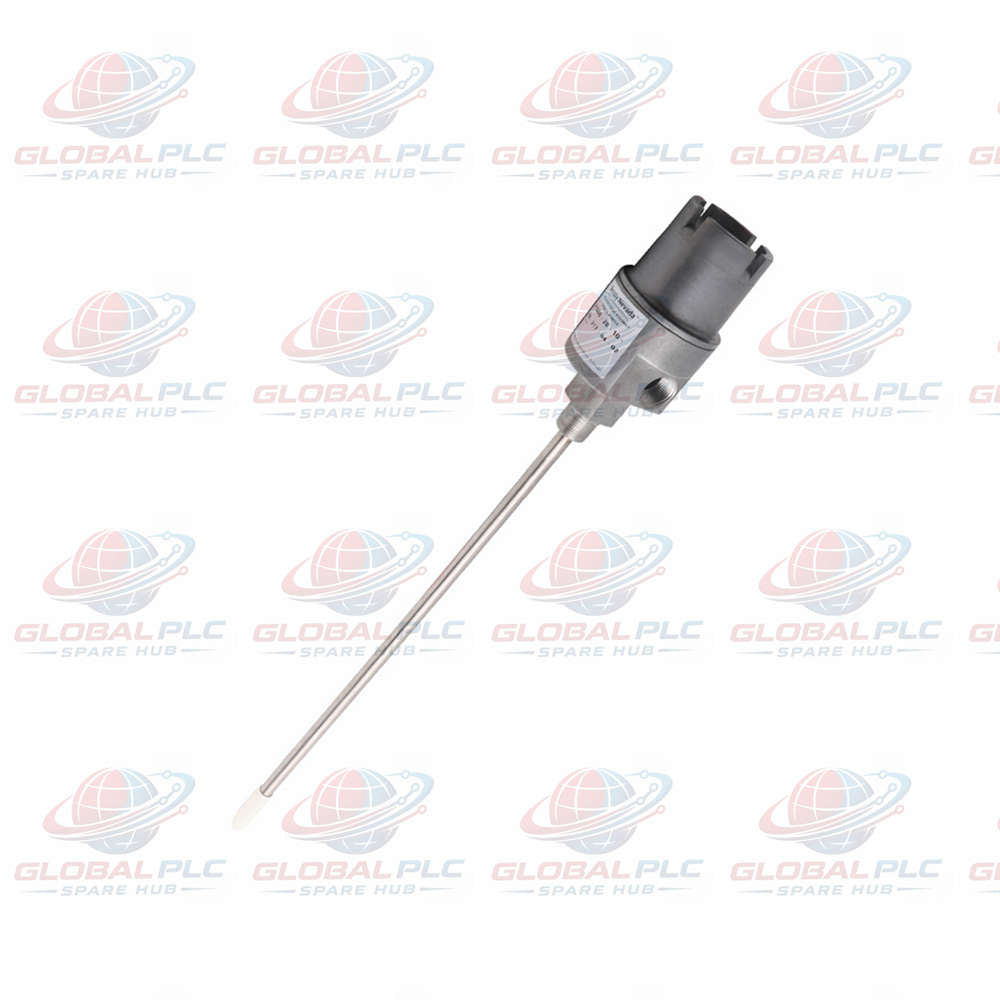

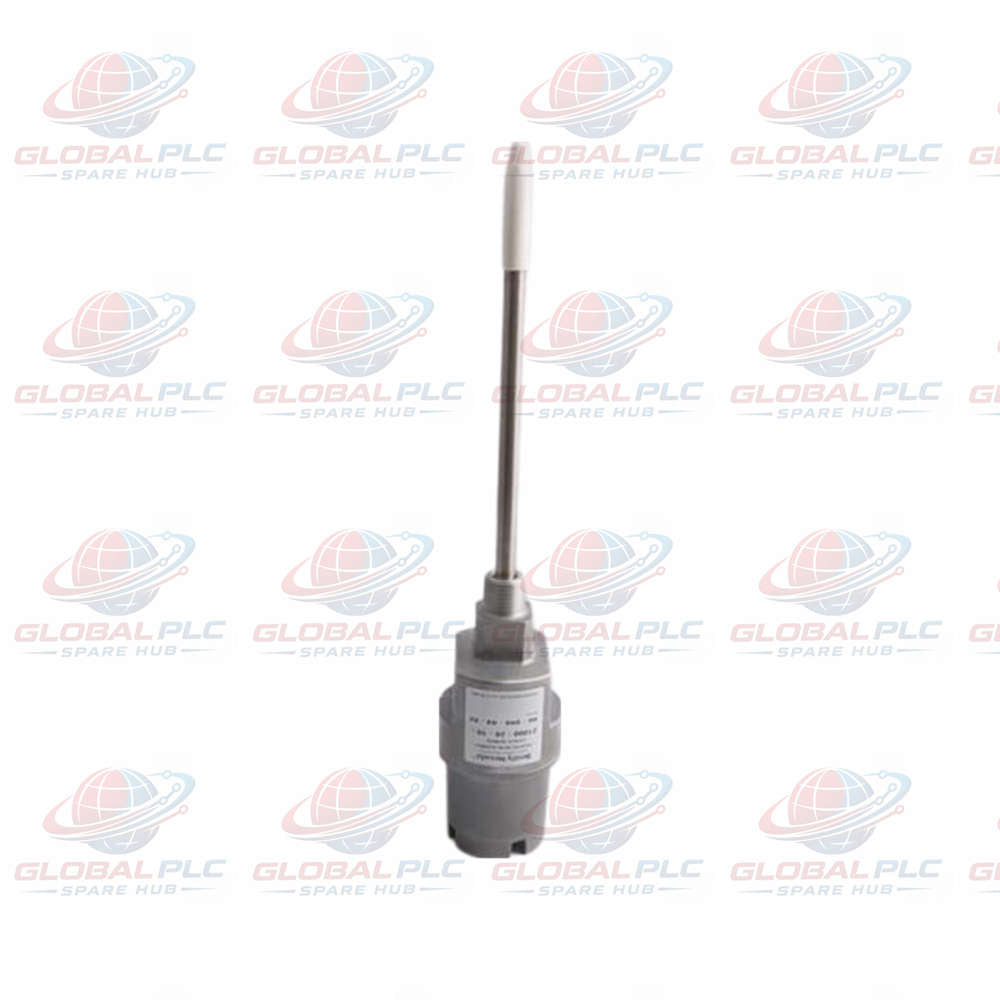

Alojamiento de sonda de proximidad Bently Nevada 21000-28-05-20-050-03-02

Descripción general del producto

El Bently Nevada 21000-28-05-20-050-03-02 proporciona una protección mecánica robusta y a prueba de explosiones para transductores de proximidad. Los ingenieros de planta implementan este conjunto de carcasa de cuerpo de aluminio para proteger sensores de maquinaria críticos en entornos industriales exigentes.

Este robusto gabinete cumple totalmente con el estándar API 670 para carcasas de sonda montadas externamente. Aloja una sonda de proximidad de montaje inverso 3300 XL de 8 mm. El conjunto sella los componentes internos contra el clima adverso, la suciedad y la humedad. Los operadores industriales confían en la Serie 21000 para garantizar un monitoreo continuo de vibraciones y una medición de la posición de empuje en equipos rotativos de alta velocidad.

Especificaciones técnicas

• Marca: Bently Nevada
• Modelo de producto: 21000-28-05-20-050-03-02
• Serie de productos: Conjuntos de carcasas de sonda de proximidad Serie 21000
• Tipo de transductor: Sonda de proximidad 3300 XL de 8 mm
• Longitud del cable de la sonda: 0.5 metros (20 pulgadas)
• Longitud del adaptador de separación: 2.0 pulgadas
• Profundidad de penetración de la sonda: 5.0 pulgadas
• Opción de ajuste: Tapón NPT de 3/4-14, reductor de NPT de 3/4 a 1/2, agarre de sellado de cable
• Opción de rosca de montaje: Conexión de proceso NPT de 3/4-14
• Material de la carcasa: Cuerpo de aluminio con manguito de acero inoxidable 304
• Linealidad y factor de escala: 7.87 V/mm (200 mV/mil) nominal en el rango estándar
• Rango de medición: 2.0 mm (80 mils) de rango lineal con sonda 3300 XL
• Respuesta de frecuencia: 0 Hz a 10 kHz (0 a 600,000 cpm)
• Resolución: Capacidad submicrónica para cambios de vibración en micro-pulgadas
• Rango de temperatura: -50°C a +80°C (-58°F a +176°F) para clasificación T4
• Clasificación ambiental: Clasificación de gabinete CSA Tipo 4 / NEMA 4
• Inmunidad a interferencias: Diseño de cable blindado que minimiza el ruido de campo RFI/EMI
• Peso del conjunto: 1.1 kg (2.4 lb) típico sin accesorios

Arquitectura del sistema y construcción mecánica

• Carcasa del gabinete: Cuerpo de aluminio mecanizado con precisión que ofrece máxima durabilidad.
• Cubierta de domo: El domo roscado se atornilla de forma segura al cuerpo principal de la carcasa.
• Conjunto de manguito: Manguito de acero inoxidable 304 que rodea y protege el vástago de la sonda.
• Conexiones de proceso: Los puertos NPT estandarizados facilitan la conexión de conductos rígidos.
• Sistema de sellado: Juntas tóricas de fluorocarbono que bloquean la entrada de humedad en todas las juntas.
• Componentes internos: Mantiene la sonda de montaje inverso 3300 XL de forma segura en posición.

Instalación y pautas de montaje

• Preparación del puerto de proceso: Verifique que las roscas de la carcasa de la máquina NPT de 3/4-14 estén limpias.
• Sellador de roscas: Aplique un sellador de tuberías adecuado a las roscas de montaje del proceso.
• Alineación de la manga: La profundidad de inserción coincide con la especificación de penetración de la sonda de 5.0 pulgadas.
• Montaje de separación: Fije el adaptador de separación de 2.0 pulgadas directamente a la carcasa.
• Enrutamiento de cables: Pase el cable de la sonda a través de los ojales de agarre del sello del cable con cuidado.
• Conexión de conductos: Selle los puertos de los conductos para evitar la migración de humedad dentro de la carcasa.

Puesta en marcha y mantenimiento de campo

• Calibración de la holgura: Ajuste la holgura de la sonda utilizando lecturas del voltímetro antes de bloquear la funda.
• Verificación visual: Asegúrese de que el conector coaxial interno permanezca limpio y seco.
• Controles de rutina: Inspeccione las juntas tóricas externas durante las paradas de mantenimiento regulares de la maquinaria.
• Resolución de problemas en campo: Verifique los valores de resistencia a través del cable conductor de la sonda 3300 XL.

Compatibilidad e integración del sistema

La carcasa 21000-28-05-20-050-03-02 se combina a la perfección con los sistemas de monitoreo de maquinaria Bently Nevada 3500. Se conecta con cables de extensión estándar y sensores Proximitor 3300 XL. Se adapta a carcasas de máquinas industriales estándar que cumplen con las directrices API 670.

Cumplimiento y certificaciones para áreas peligrosas

• Cumplimiento API: Cumple totalmente con el estándar API 670 para carcasas de sondas.
• Estándar ambiental: Cumple con la Directiva RoHS 2011/65/EU.
• Clasificación de protección: Gabinete de área peligrosa CSA Clase 4 certificado.
• Clase I a prueba de explosiones: Divisiones 1 y 2, Grupos C y D.
• Clase II a prueba de explosiones: Divisiones 1 y 2, Grupos E, F y G.
• Clase III a prueba de explosiones: Aprobado para entornos polvorientos clasificados.
• Clasificación de temperatura: T5 a Ta = 40°C, T4 a Ta = 80°C.

Selección de modelo y comparación de variantes

La selección de la configuración de carcasa correcta depende del grosor de la carcasa del proceso y de la profundidad de penetración requerida. Compare estas opciones de configuración al diseñar su sistema de monitoreo:

• Modelo objetivo: 21000-28-05-20-050-03-02
  • Adaptador de separación: 2.0 pulgadas
  • Profundidad de penetración: 5.0 pulgadas
  • Opción de ajuste: Kit completo de agarre de sello de cable con reductores
  • Rosca de montaje: Conexión de proceso NPT de 3/4-14
• Variante alternativa: 21000-28-05-00-105-04-02
  • Adaptador de separación: Sin adaptador de separación (0.0 pulgadas)
  • Profundidad de penetración: Alcance extendido de 10.5 pulgadas
  • Opción de ajuste: Configuración alternativa de ajuste de conducto
  • Rosca de montaje: Conexión de proceso NPT de 3/4-14

Consejo de selección de ingeniería: Elija el 21000-28-05-20-050-03-02 cuando la holgura externa requiera una separación de 2.0 pulgadas. El 21000-28-05-00-105-04-02 es adecuado para carcasas de máquinas profundas que requieren una penetración de 10.5 pulgadas sin espaciado de separación externo.

Embalaje y condiciones de pedido

• Estado del producto: Nuevo y original en embalaje de fábrica.
• Garantía de fábrica: Incluye 12 meses de garantía integral de fábrica.
• Contenido del paquete: Incluye cuerpo de la carcasa, tapa de domo, funda, sonda 3300 XL, adaptador de separación y kit de montaje.
• Envío exprés global: Entrega acelerada a través de FedEx, UPS o DHL.
• Velocidad de envío: Se envía dentro de las 24 a 48 horas siguientes a la confirmación del pedido.

Aplicaciones industriales y diagnóstico de fallas

Los ingenieros especifican las carcasas de la Serie 21000 en diversas aplicaciones industriales pesadas:

• Compresores centrífugos: Rastrea la vibración radial del eje y la posición de empuje axial.
• Turbinas de vapor: Mide la expansión térmica y el comportamiento dinámico del rotor.
• Bombas industriales grandes: Detecta el desgaste de los cojinetes y el desequilibrio del impulsor de forma temprana.
• Motores eléctricos: Monitorea la excentricidad del eje en trenes de transmisión críticos.

La sonda 3300 XL incluida detecta fallas mecánicas tempranas, como el desequilibrio del rotor, la desalineación del eje, el desgaste de los cojinetes de diario y la inestabilidad por remolino de aceite.

Conocimiento de Global PLC Spare HUB

Nuestro equipo de ingeniería de campo detecta regularmente errores de instalación con las carcasas de las sondas de proximidad en turbinas de gas y bombas de alimentación de calderas. Un error común implica seleccionar longitudes de penetración incorrectas, lo que daña las puntas de las sondas contra los deflectores de aceite internos. El 21000-28-05-20-050-03-02 elimina la conjetura de la inserción debido a su funda precisa de 5.0 pulgadas y la combinación de separación de 2.0 pulgadas.

Durante una revisión reciente en una refinería del golfo, los equipos de mantenimiento reemplazaron carcasas desgastadas no a prueba de explosiones con estas unidades de la Serie 21000. El robusto cuerpo de aluminio resistió la corrosión atmosférica costera mientras mantenía una calibración precisa de la holgura de la sonda durante 18 meses de operación continua. Asegure siempre que los equipos de instalación aprieten las roscas del proceso correctamente para mantener la clasificación de sellado CSA Tipo 4.

Preguntas frecuentes (FAQ)

P: ¿Qué modelo de sonda viene preinstalado en este conjunto de carcasa?

R: Este conjunto incluye una sonda de proximidad de montaje inverso Bently Nevada 3300 XL de 8 mm con un cable de 0.5 metros.

P: ¿Puedo instalar esta carcasa en áreas peligrosas de la planta?

R: Sí, esta carcasa cuenta con aprobaciones CSA para ubicaciones peligrosas Clase I, División 1 y División 2.

P: ¿Qué material forma el cuerpo principal de la carcasa 21000?

R: La carcasa de la Serie 21000 utiliza un cuerpo de aluminio combinado con una funda de sonda de acero inoxidable 304.

P: ¿Cómo selecciono la longitud de penetración correcta para mi máquina?

R: Mida la distancia desde el saliente de la carcasa exterior hasta la superficie del eje, luego reste la altura de separación requerida.

P: ¿Qué consejo de experiencia en campo previene el ruido de la señal en las instalaciones de la Serie 21000?

R: Aísle siempre el conector coaxial dentro del domo de la carcasa usando un tubo de teflón transparente para evitar bucles de tierra contra la carcasa exterior.
