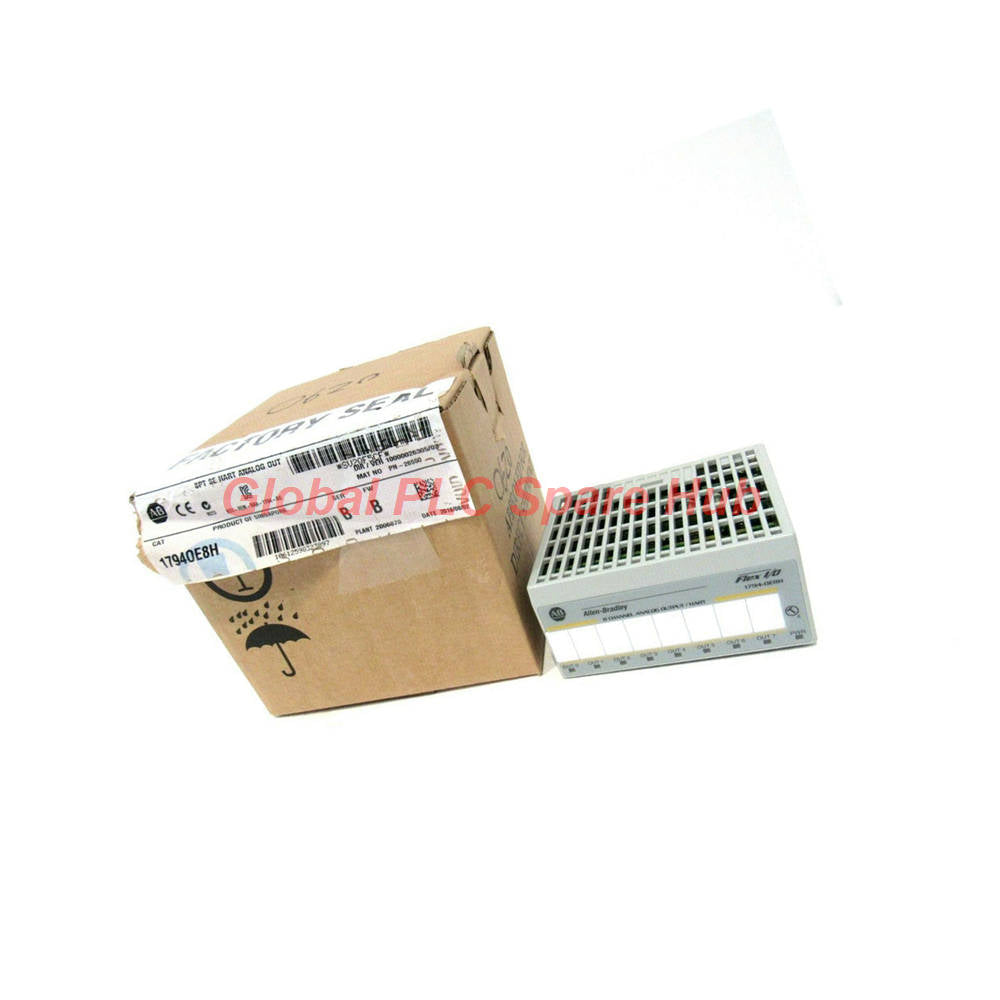

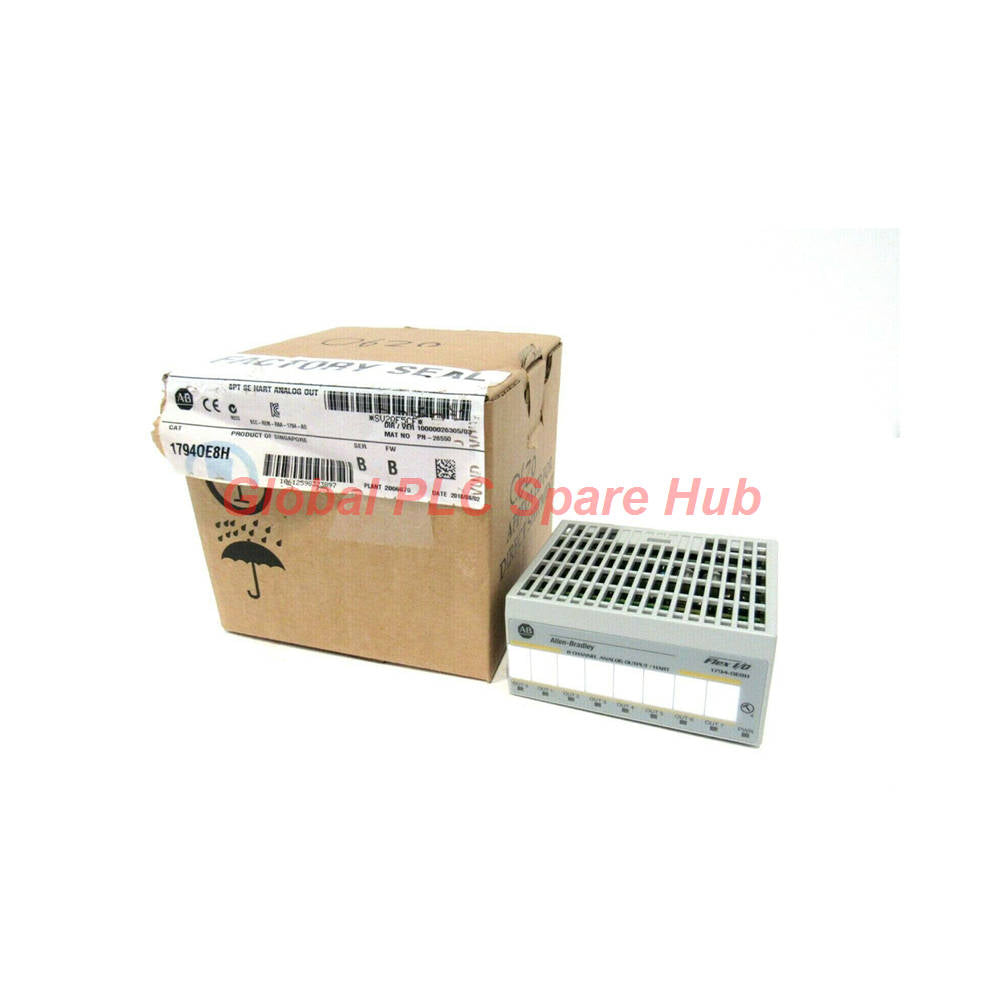

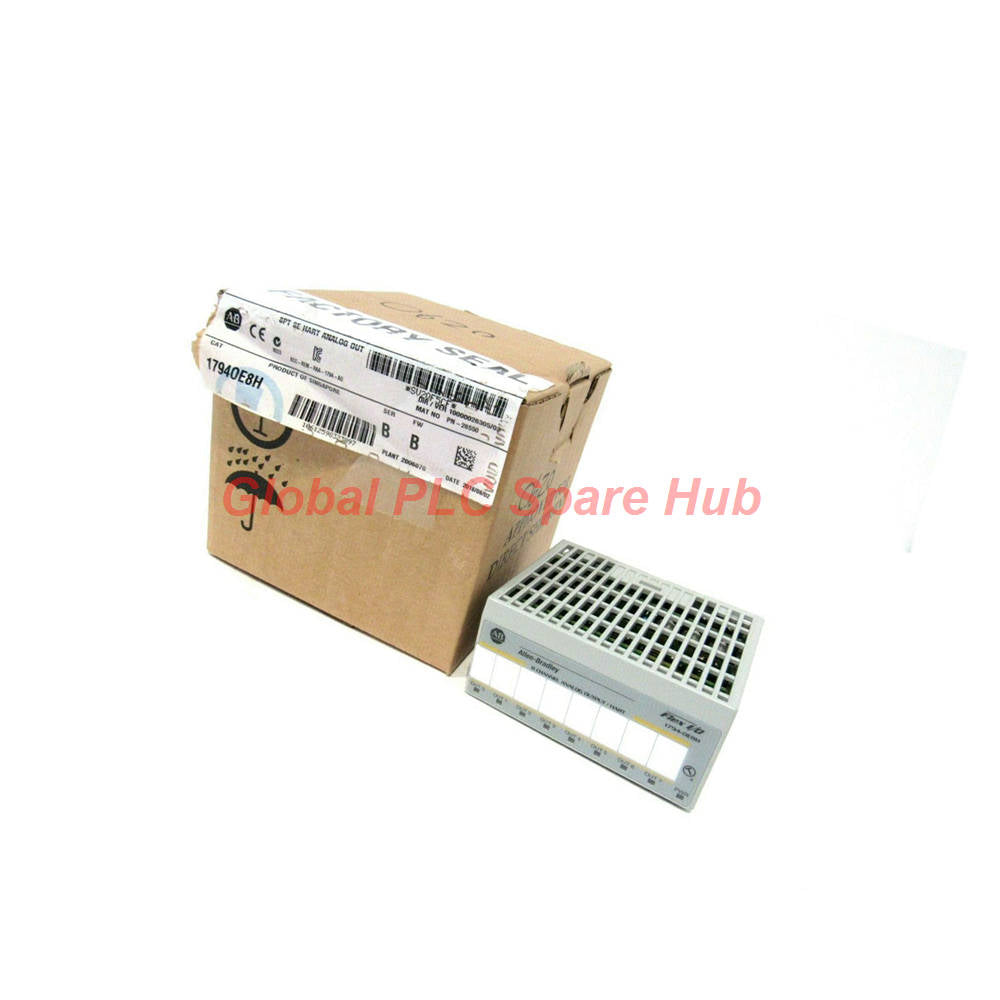

Módulo de salida HART Flex I/O serie 1794-OE8H de Allen-Bradley

Descripción general

¿Busca salidas analógicas HART fiables para su arquitectura distribuida? El módulo Flex I/O 1794-OE8H de Allen-Bradley proporciona un control de precisión en ocho canales no aislados sin necesidad de puentes físicos ni interruptores de configuración.

Descripción general de ingeniería y especificaciones

Perspectiva de Global PLC Spare HUB

A medida que los sistemas de automatización industrial avanzan hacia la gestión avanzada de activos, las arquitecturas de control heredadas exigen una transparencia de diagnóstico robusta hasta el rack de E/S. El 1794-OE8H tiende un puente entre la ejecución de control estándar y la superposición del protocolo HART, lo que permite a los ingenieros de control interrogar a los instrumentos de campo sin añadir tarjetas de comunicación discretas. En Global PLC Spare HUB, observamos que los integradores de sistemas despliegan frecuentemente esta unidad al modernizar equipos montados sobre bastidores (skids) donde el espacio del armario está muy restringido, pero la visibilidad de fallos a nivel de bucle sigue siendo innegociable.

Opinión de Global PLC Spare HUB

Los ingenieros que manejan rutas de migración de sistemas heredados a menudo se enfrentan a graves obstáculos con los ajustes de los interruptores de configuración y las desalineaciones de los puentes físicos. El 1794-OE8H elimina por completo la configuración mediante puentes físicos gracias a los rangos de corriente seleccionables por software (0–20 mA / 4–20 mA). Los informes de despliegue en campo indican que su microprocesador local integrado reduce significativamente la carga de escaneo del PLC al procesar de forma independiente la detección de rotura de línea, condiciones de sobre rango y telemetría de subrango antes de enviar las banderas de estado al controlador del rack.

Hardware compatible y escenarios de despliegue

• Racks ControlLogix y CompactLogix: Interfaz perfecta mediante nodos de comunicación de adaptadores Flex I/O para el posicionamiento distribuido de actuadores de válvulas.
• Instrumentos de campo compatibles con HART: Control de válvulas inteligentes, variadores de frecuencia (VFD) y transductores electroneumáticos que requieren bucles de retroalimentación de diagnóstico.
• Bastidores de procesamiento químico: Gestión de tasas de inyección química de precisión donde la detección rápida de rotura de línea evita la deriva del proceso.
• Auxiliares de generación de energía: Control de reguladores de aceite lubricante de turbinas y actuadores de compuertas que operan dentro de estrictos límites térmicos.

Capacidades de diagnóstico avanzadas

El 1794-OE8H incorpora capas de monitoreo de hardware activo que aseguran la integridad del bucle cerrado:

• Detección de circuito abierto / rotura de línea: Señala instantáneamente fallos de continuidad del bucle para evitar la deriva no monitoreada del actuador.
• Señalización de alarma de umbral: Interrupciones de hardware en tiempo real para estados de sobre rango y subrango fuera de los límites.
• Matriz LED de diagnóstico local: Retroalimentación óptica dedicada para el estado de salud de la alimentación del módulo y el estado de activación de cada canal.

Términos comerciales y logística

• Protección de garantía: Garantía operativa integral de 12 meses que cubre servicios de reemplazo y reparación de fábrica.
• Envío global urgente: Despacho seguro por mensajería a través de Fedex, UPS y DHL para minimizar el tiempo de inactividad crítico de la planta.

Preguntas frecuentes de expertos y guía de selección

P: ¿Qué obstáculos específicos debo tener en cuenta al montar el 1794-OE8H en una base terminal 1794 existente?
R: Los ingenieros deben verificar que el interruptor de llave mecánico en la base terminal coincida con la ranura de codificación del módulo antes del acoplamiento final. Una vez que el módulo está bloqueado en una base cableada, forzar o alterar la posición del interruptor de llave puede deformar los pines internos del terminal y arruinar el mecanismo de la base.

P: ¿Por qué los 8 canales de salida se consideran no aislados y cómo afecta eso a las prácticas de cableado de bucle?
R: Los canales no aislados comparten un camino de retorno a tierra interno común a través del plano posterior del módulo. Al cablear varios actuadores, los técnicos de campo deben asegurarse de que las fuentes de alimentación de bucle externas no introduzcan bucles de tierra o referencias de potencial diferentes que puedan corromper la precisión de la señal de 4–20 mA.

P: ¿Cómo reduce el microprocesador local dentro del 1794-OE8H el tiempo de escaneo en el controlador principal?
R: El procesador integrado ejecuta de forma independiente el escalado de rango, las comprobaciones de umbral de alarma y el encuadre de enlace (handshake) HART. En lugar de forzar a la CPU central a calcular conteos analógicos brutos y sondear registros de estado continuamente, el módulo solo actualiza las anomalías marcadas y las variables de proceso cuando cambian los estados.

P: ¿Puedo usar este módulo para controlar instrumentos heredados de 3 hilos junto con actuadores HART estándar de 2 hilos?
R: El módulo está diseñado principalmente como un dispositivo de salida de fuente de corriente. Si bien maneja cargas activas y pasivas estándar dentro de sus límites de tensión de cumplimiento, mezclar arquitecturas de potencia requiere una verificación cuidadosa de la resistencia de carga del bucle para evitar la saturación.

P: ¿Qué criterios de selección indican que necesito un módulo de salida habilitado para HART como el 1794-OE8H en lugar de una tarjeta de salida analógica estándar?
R: Seleccione este módulo si su estrategia de control se basa en una superposición de diagnóstico digital (variables HART) sobre la señal de control de 4–20 mA para la calibración remota de instrumentos, el seguimiento de la salud del dispositivo o ajustes de proceso multivariable sin añadir conductos de cableado adicionales.
