Módulo de interfaz Telefast ABE7R16T230 de Schneider Electric

Arquitectura de ingeniería y visión general del producto

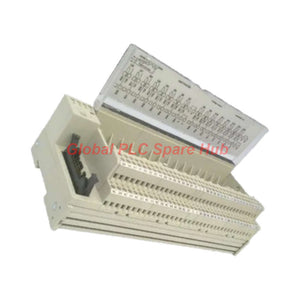

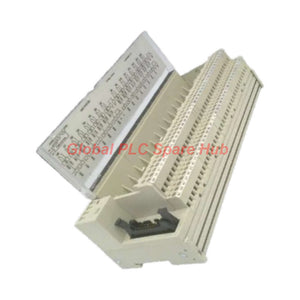

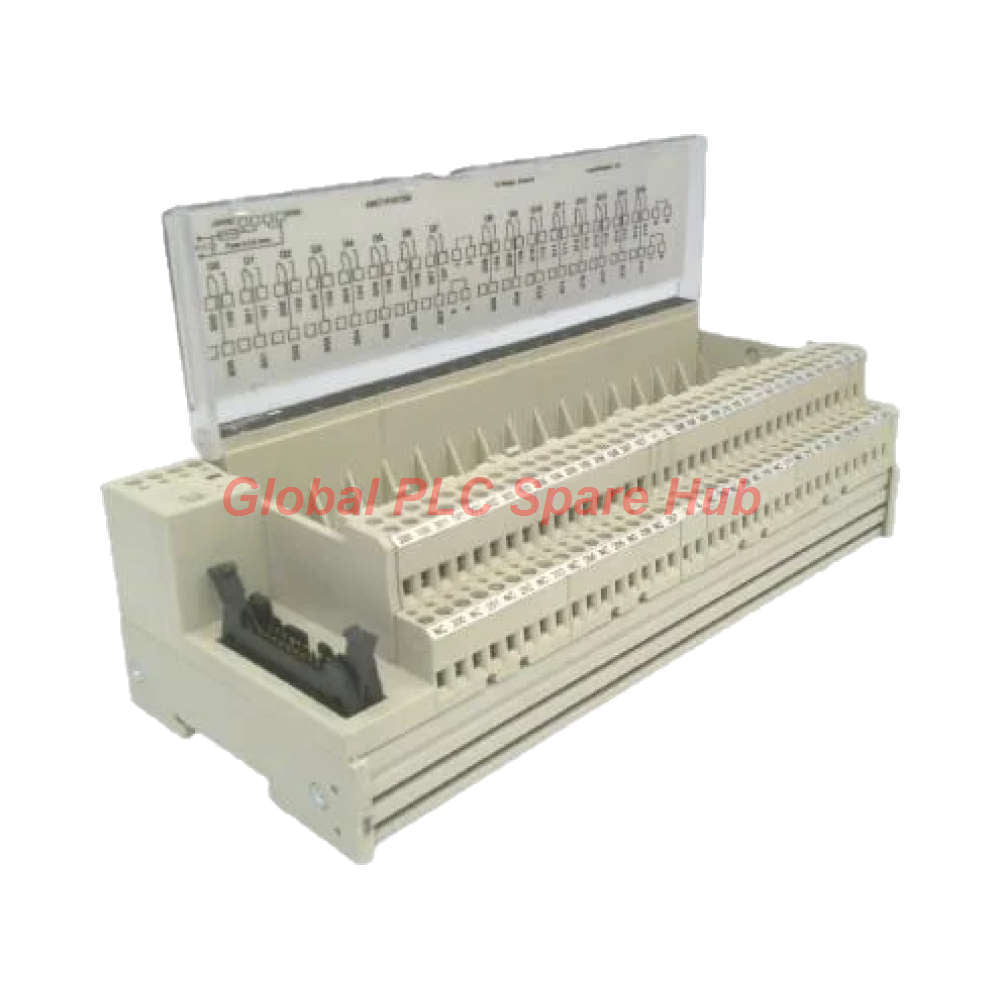

La unidad ABE7R16T230 opera como una subbase de relé electromecánico de 16 canales diseñada por Schneider Electric. Como parte de la confiable serie ABE7 (gama Telefast), esta subbase de relé proporciona una conversión de señal y un aislamiento de canal sin interrupciones para paneles de control industrial.

Especificaciones de parámetros técnicos

• Marca y serie: Schneider Electric / ABE7
• Número de catálogo: ABE7R16T230
• Tipo de dispositivo: subbase de relé electromecánico enchufable de 16 canales
• Capacidad de canales y contactos: 16 canales, 1 contacto NA+NC (SPDT) por canal con una capacidad nominal de 5A / 250V CA
• Voltaje de bobina y protección: Bobina de 230V CA; protegida por un fusible interno de 1A por canal con indicador de estado LED
• Dimensiones físicas y peso: 88 x 200 x 71 mm (alto x ancho x profundidad); peso de 0.735 kg
• Montaje y cableado: Carril DIN de 35 mm o montaje con tornillos; acepta secciones de cable rígido de 0.14-2.5 mm² o flexible de 0.09-1.5 mm²
• Índices de durabilidad: 10,000,000 de ciclos mecánicos; 100,000 ciclos eléctricos (AC-15)
• Índice ambiental: Temperatura de funcionamiento de -5 a 60 grados Celsius; grado de protección IP2X

Aplicaciones industriales y sistemas objetivo

Diseñado para lógica de interposición de alta densidad, el módulo ABE7R16T230 se utiliza ampliamente en interfaces de salida digital de PLC, armarios de distribución de automatización de fábricas, paneles de control de máquinas herramienta y sistemas municipales de tratamiento de agua que requieren una conmutación de carga confiable de 230V CA y aislamiento galvánico.

Marco de diagnóstico y monitoreo visual

La unidad cuenta con indicadores de estado LED integrados por canal que brindan confirmación visual inmediata de la energización de la bobina del relé. Además, los fusibles internos individuales de 1A protegen cada canal contra cortocircuitos, evitando fallas en cascada en toda la arquitectura de control.

Perspectiva de Global PLC Spare HUB

Nuestro equipo de ingeniería de automatización señala que las subbases de relés de alta densidad sujetas a conmutación inductiva frecuente requieren una verificación cuidadosa de la capacidad nominal del fusible para evitar disparos molestos durante la desenergización de cargas de alta inductancia.

Ejemplo de experiencia en campo: Un panel de control de empaquetado experimentó fallas de salida recurrentes debido a picos en las válvulas solenoides. La actualización de la interfaz al módulo ABE7R16T230 proporcionó un aislamiento de fusibles distintivo por canal, lo que permitió a los técnicos identificar instantáneamente los actuadores de campo en cortocircuito sin tener que apagar todo el banco de 16 canales.

Logística, cumplimiento global y términos de garantía

• Transportistas de carga exprés: Envío global a través de FedEx, UPS y DHL.
• Plazo de gestión: Procesamiento y cumplimiento de pedidos garantizado en un plazo de 24 a 48 horas.
• Contenido del paquete: Una subbase de relé ABE7R16T230 con relés enchufables preinstalados y documentación técnica.
• Política de garantía: Respaldada totalmente por una garantía integral de rendimiento operativo de 12 meses.

Preguntas frecuentes y guía de compra para expertos

P: ¿Cuál es el propósito principal de los fusibles integrados en esta subbase de relé?

R: El fusible interno de 1A en cada canal proporciona una protección dedicada contra cortocircuitos, aislando las fallas de salida individuales sin dañar el PLC o el cableado ascendente.

P: ¿Se pueden reemplazar individualmente los relés electromecánicos enchufables cuando se desgastan?

R: Sí, la subbase utiliza relés de tipo enchufable, lo que permite al personal de mantenimiento sustituir las unidades de relé fallidas individualmente sin tener que recablear todo el bloque de terminales.

P: ¿Qué tamaños de cable son compatibles con las conexiones de los terminales?

R: Los terminales aceptan secciones de cable rígido de 0.14 a 2.5 mm² y cable flexible de 0.09 a 1.5 mm².

P: ¿Qué criterios críticos debo evaluar al seleccionar esta interfaz de relé?

R: Verifique que el voltaje de salida de su sistema de control coincida con el requisito de bobina de 230V CA, asegúrese de que sus corrientes de carga no excedan la capacidad nominal de contacto de 5A y confirme que el espacio físico del gabinete permita el ancho de 200 mm.

P: ¿Cómo afecta la temperatura de funcionamiento a la vida útil de los contactos mecánicos?

R: Operar cerca del límite superior de 60 grados Celsius acelera el envejecimiento térmico del aislamiento de la bobina interna; mantener una ventilación adecuada del gabinete asegura que los relés alcancen sus 10 millones de ciclos mecánicos nominales.
