Sonda de alta temperatura Bently Nevada 330301-030-048-20-90-01-00

Planos de ingeniería y arquitectura central

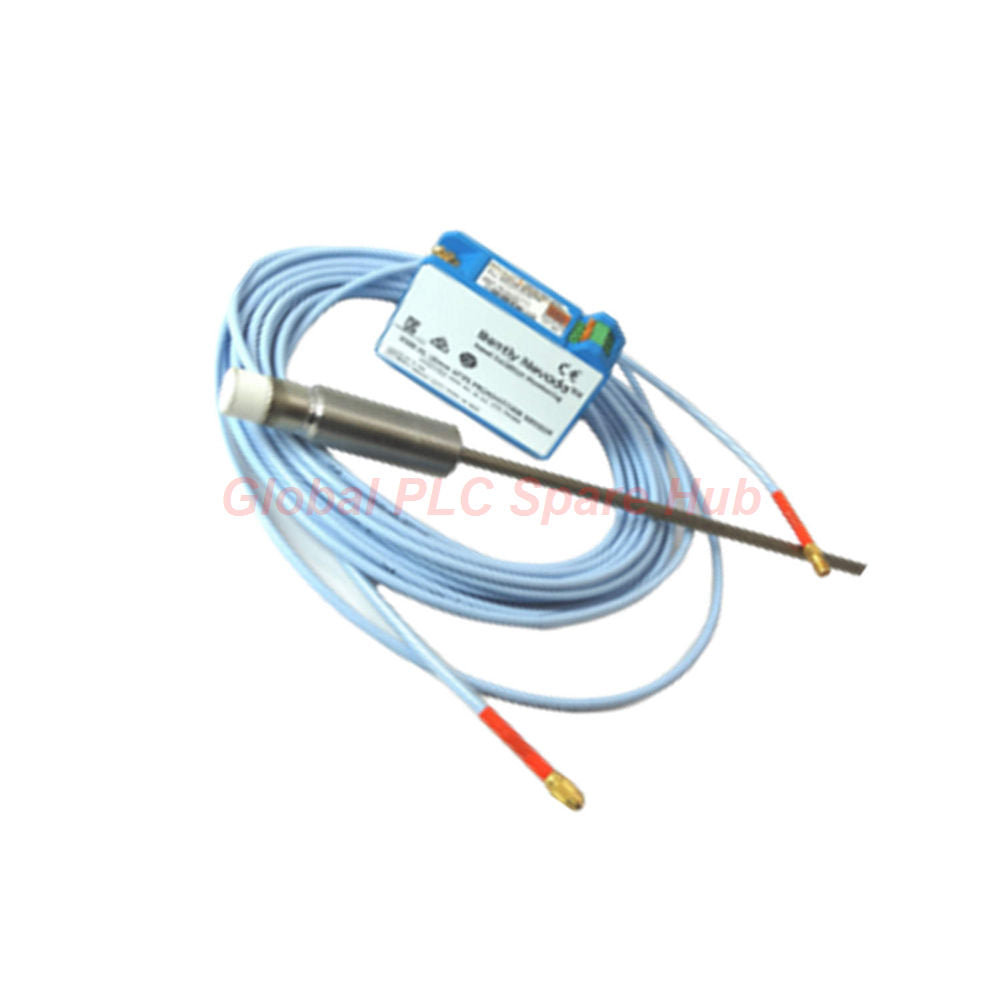

El 330301-030-048-20-90-01-00 es una sonda de proximidad de corrientes de Foucault de alta temperatura avanzada, diseñada por Bently Nevada dentro de la serie 3300 XL, estándar en la industria. Diseñado específicamente para entornos industriales extremos, este sensor de vibración ofrece mediciones altamente precisas de vibración radial, empuje axial y posición del eje en maquinaria rotativa que opera a temperaturas extremas de hasta 350 grados Celsius (662 grados Fahrenheit). Fabricado con materiales cerámicos de alta pureza en la punta de la sonda y una carcasa robusta de acero inoxidable AISI 316L, proporciona un rendimiento fiable para sistemas de protección de turbomaquinaria crítica.

Perspectiva de Global PLC Spare HUB

En turbinas de vapor de alta presión y expansores de gas de servicio pesado donde las temperaturas internas de la cavidad del cojinete superan regularmente los límites estándar del sensor, seleccionar una sonda de desplazamiento resistente al calor es crucial para evitar falsos disparos catastróficos o el desgaste del cojinete no monitoreado. Durante un proyecto reciente de revisión de turbinas en una instalación de procesamiento de petróleo, nuestro equipo de ingeniería integró la sonda 330301-030-048-20-90-01-00 para monitorear la dinámica de rotores de gama alta. El cable rígido especializado con aislamiento mineral y revestimiento metálico (MIMS) y el sellado cerámico hermético resistieron gradientes térmicos severos sin desviación de la señal, mientras que el blindaje protector de acero inoxidable evitó la abrasión mecánica de las líneas de purga de vapor de alta velocidad.

Desglose de la configuración de la pieza (Arquitectura de sufijos)

Matriz de especificaciones técnicas

• Fabricante y marca: Bently Nevada
• Serie de producto: Sistema de transductor de proximidad de alta temperatura 3300 XL
• Catálogo / Número de pieza: 330301-030-048-20-90-01-00
• Factor de escala incremental (ISF): 3.94 V/mm (100 mV/mil) +/-9.65% sobre un rango lineal de 4.0 mm (160 mil)
• Linealidad y precisión: Desviación de la línea recta de mejor ajuste (DSL) menor a +/-78 micrómetros (+/-3.1 mils)
• Resistencia eléctrica de la sonda: La resistencia del conductor central al exterior (R_PROBE) es de 5.82 ohmios para el cable rígido de 2.0 metros
• Respuesta de frecuencia: 0 a 6 kHz (+0, -3 dB típico con hasta 305 metros de cableado de campo)
• Materiales físicos: Punta de cerámica de ingeniería de alta pureza y carcasa de acero inoxidable AISI 316L
• Envolvente de temperatura: Rango de temperatura de operación y almacenamiento de -34 grados Celsius a +350 grados Celsius (-30 grados Fahrenheit a +662 grados Fahrenheit)

Guías de instalación mecánica y cableado

• Requisitos del objetivo: Asegúrese de que el objetivo del eje medido tenga un diámetro mínimo recomendado de 152 mm (6.0 in) y un diámetro de objetivo plano de al menos 30.5 mm (1.2 in).
• Enrutamiento del cable rígido: Encamine cuidadosamente el cable rígido MIMS de 2.0 metros lejos de zonas de calor radiante directo y sin aislamiento que excedan los límites operativos, manteniendo radios de curvatura mayores a las especificaciones del fabricante.
• Conexión a tierra del blindaje: Termine el blindaje exterior de acero inoxidable correctamente en la placa de conexión a tierra de la caja de conexiones del lado de la máquina para mantener un blindaje continuo contra interferencias electromagnéticas (EMI).
• Verificación del voltaje de entrehierro: Ajuste el entrehierro mecánico durante la instalación para lograr el voltaje de entrehierro estático nominal de -10 VCC requerido por los sistemas de monitoreo 3300 XL.

Capacidades de diagnóstico y monitoreo de la salud del sistema

• Seguimiento dinámico del entrehierro: Monitorea continuamente el desplazamiento mecánico entre la sonda y el objetivo, permitiendo la detección instantánea de expansión térmica del rotor, flexión o desgaste de los cojinetes.
• Compensación de deriva térmica: El diseño avanzado de la punta cerámica minimiza la distorsión de la señal causada por gradientes térmicos transitorios severos en maquinaria de alta temperatura.
• Inmunidad al ruido: El blindaje de acero inoxidable evita que el ruido eléctrico parásito corrompa las señales de desplazamiento de bajo nivel en los pozos de generadores industriales pesados.

Hardware objetivo y entornos de aplicación

• Equipo compatible: Cables de extensión Bently Nevada 3300 XL, monitores de vibración de rack 3500 y unidades de fuente de alimentación de transductores de proximidad.
• Sectores de aplicación: Turbinas de vapor pesadas, expansores de gas de alta presión, compresores centrífugos y bombas de agua de alimentación de calderas que operan hasta 350°C.

Garantía y soporte logístico global

• Protección de garantía: Respaldado totalmente por una garantía de 12 meses integral que cubre defectos de material y precisión de calibración eléctrica.
• Socios de envíos urgentes: Despacho mundial rápido gestionado de forma segura a través de transportistas logísticos de primer nivel, incluyendo FedEx, UPS y DHL.
• Cumplimiento de pedidos: El embalaje industrial antiestático seguro garantiza un procesamiento rápido y el despacho del envío dentro de 24-48 horas.

Guía de compra experta y consejos de selección

• Coincidencia de longitud de cable: Asegúrese de que la opción de longitud total del sistema (9.0 metros) coincida precisamente con los requisitos de calibración de su monitor para evitar errores de atenuación de la señal.
• Auditoría de rosca y cuerpo: Verifique que el tamaño de rosca 3/4-16 UNF y la longitud sin rosca de 3.0 pulgadas coincidan con sus puertos de montaje mecánico existentes antes de realizar el pedido.
• Estrategia de inventario de repuestos: Mantener una sonda preconfigurada Bently Nevada 330301-000-011-20-90-00-00 3300 XL de alta temperatura o su variante de configuración específica en el sitio elimina los riesgos de tiempo de inactividad prolongado durante fallas inesperadas de la turbomaquinaria.

Preguntas frecuentes profesionales

P: ¿Cómo afecta la selección de la longitud sin rosca 030 a la instalación mecánica dentro de las carcasas de los cojinetes de las turbinas?
R: La longitud del cuerpo sin rosca de 3.0 pulgadas proporciona espacio suficiente para pasar a través de mantas aislantes de carcasa gruesas y manguitos térmicos internos sin exponer las roscas activas al atascamiento durante la expansión térmica.

P: ¿Qué síntomas de campo específicos indican que la resistencia de la sonda de 5.82 ohmios o el cable rígido MIMS se han degradado?
R: La degradación suele manifestarse como un voltaje de entrehierro de CC inestable o con deriva, independiente del funcionamiento de la máquina, picos de ruido erráticos de alta frecuencia o un circuito abierto completo resultante de microfracturas en el conductor interno.

P: ¿Puede esta sonda de alta temperatura ser accionada por un canal de monitoreo 3300 XL estándar sin recalibración?
R: Sí, la sonda funciona directamente con componentes del sistema 3300 XL 5M o 9M estándar mientras mantiene el factor de escala nominal de 3.94 V/mm, siempre que la longitud eléctrica total coincida con la arquitectura calibrada de 9.0 metros.

P: ¿Qué precauciones de instalación se deben tomar con respecto a la conexión a tierra al enrutar el cable rígido a través de cubiertas con alta EMI?
R: El blindaje de acero inoxidable debe terminarse correctamente en la placa de conexión a tierra de la caja de conexiones del lado de la máquina para mantener un blindaje de Faraday continuo y evitar la inyección de ruido por bucle de tierra.

P: ¿En qué escenarios debería un ingeniero elegir esta variante de alta temperatura en lugar de las sondas de proximidad estándar de 8 mm?
R: Esta sonda es obligatoria siempre que el punto de medición someta la punta de la sonda y el tramo inicial del cable a temperaturas que superen los 177°C y lleguen hasta los 350°C, donde las sondas estándar sufren una rápida despolarización del núcleo de ferrita.
