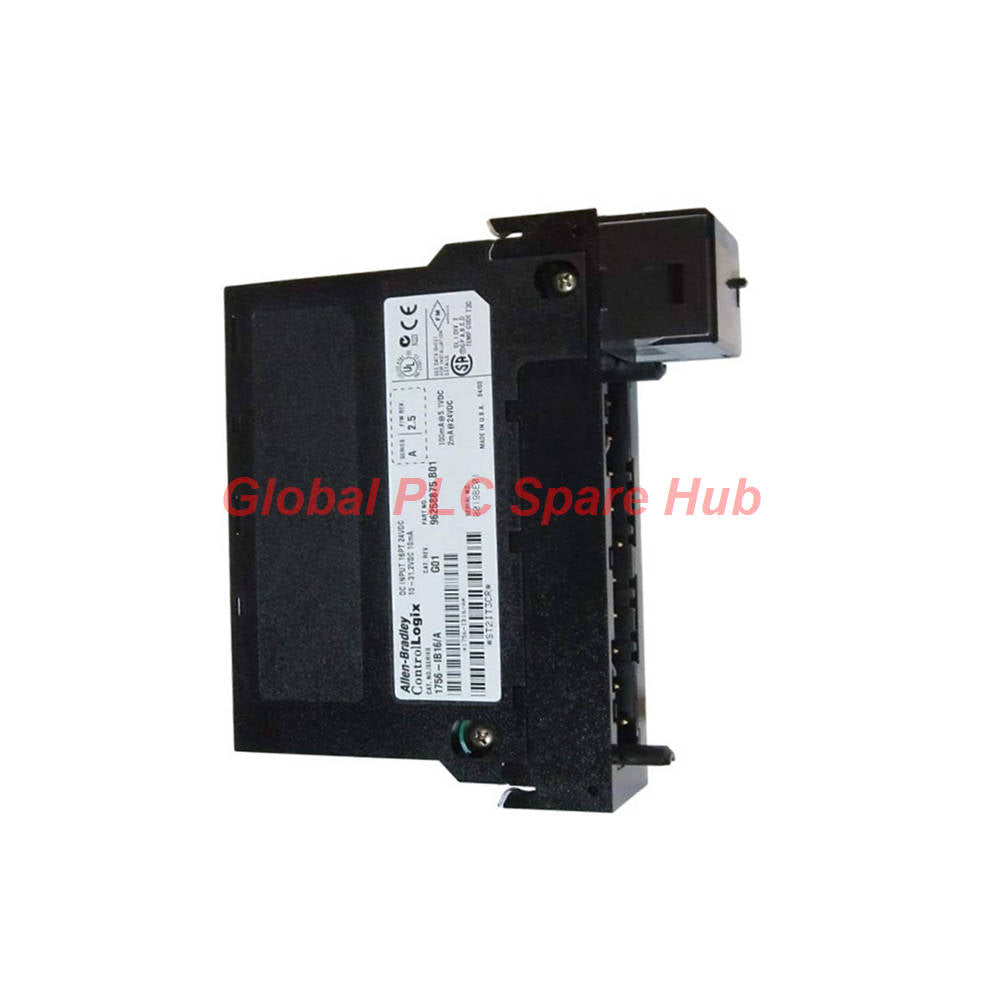

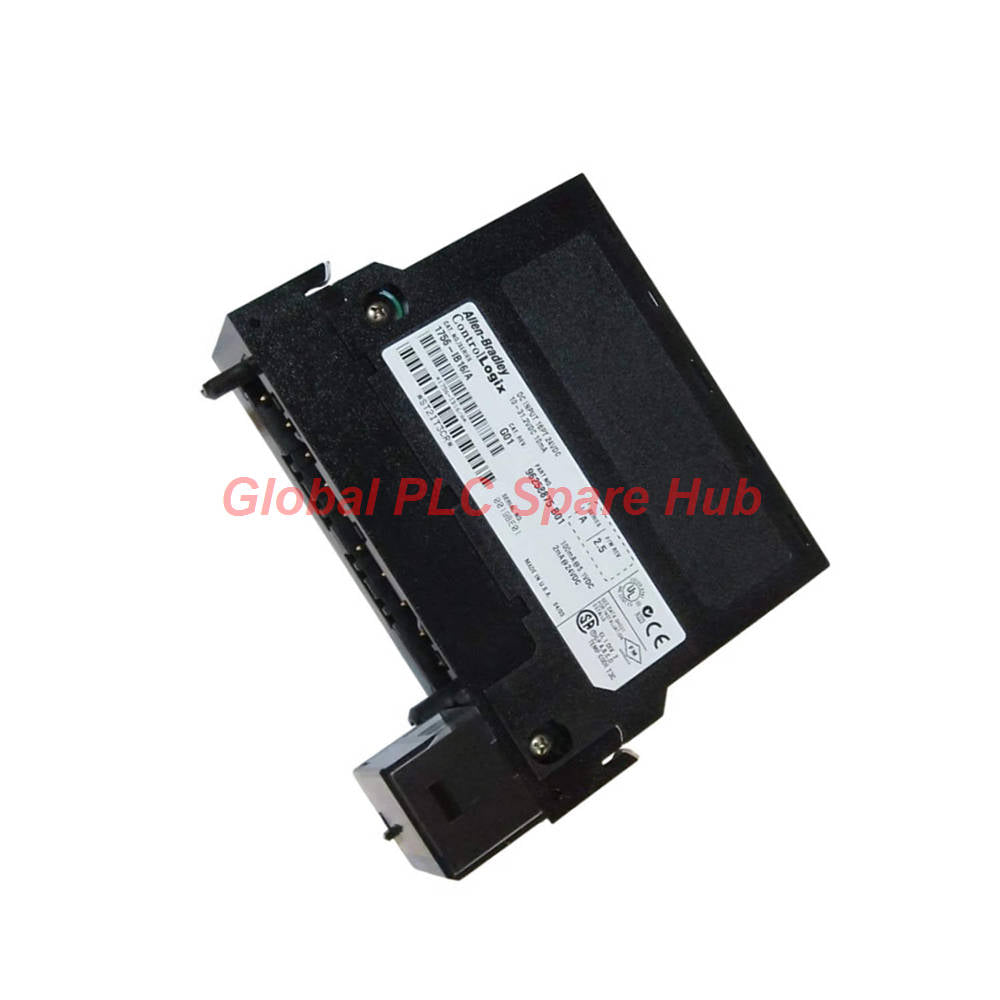

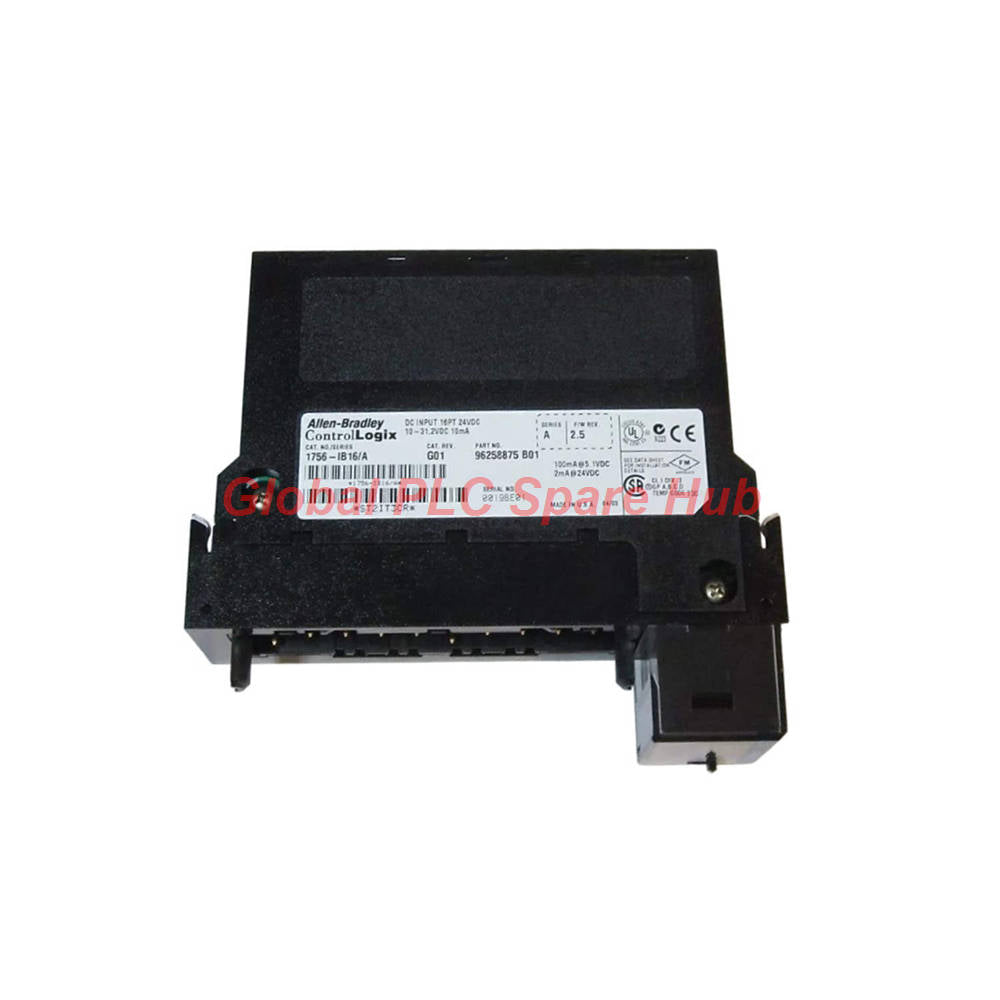

Módulo de entrada de 16 puntos y 24 VCC Allen-Bradley 1756-IB16

Descripción general de la arquitectura de hardware y de la entrada digital

El Allen-Bradley 1756-IB16 es un robusto módulo de entrada de CC discreta de 16 puntos diseñado para la plataforma ControlLogix. Operando con una tensión nominal de 12/24 VCC y un rango admisible de 10 a 31,2 VCC, este módulo de entrada tipo "sinking" gestiona 16 canales divididos en 2 grupos aislados. Diseñado para su instalación directa en cualquier ranura de chasis ControlLogix local o remota, se integra sin problemas con las carcasas de bloques de terminales extraíbles, como el 1756-TBNH y el 1756-TBSH, para optimizar el cableado y el mantenimiento sobre el terreno.

Conocimientos del HUB de repuestos de PLC global: Durante una expansión crítica de automatización de planta para una instalación de tratamiento de agua en Ohio, nuestro grupo de integración de sistemas implementó el 1756-IB16 para interactuar con señales de retroalimentación digital de alta velocidad de plataformas de bombas localizadas. La utilización de la propiedad de cambio de estado (COS) del módulo permitió que nuestra lógica de control eludiera los barridos de procesador estándar para los enclavamientos de interrupción de flujo de alta prioridad, lo que redujo drásticamente la latencia de respuesta en bucles críticos para la seguridad.

Especificaciones técnicas y matriz de parámetros eléctricos

Capacidades de diagnóstico y procesamiento de señales

• Ejecución de cambio de estado (COS): Notifica instantáneamente al controlador sobre las transiciones de estado digital, omitiendo los ciclos de exploración estándar para la ejecución lógica inmediata en entradas críticas.
• Filtros de entrada configurables: Los tiempos de filtro configurables por el usuario (0, 1 o 2 ms para OFF a ON; hasta 18 ms para ON a OFF) eliminan el ruido del rebote del contacto eléctrico.
• Soporte de activación electrónica: Evita errores de desajuste físico del módulo durante los reemplazos de mantenimiento al aplicar una estricta coincidencia de perfil de ranura en Studio 5000.
• Monitorización del umbral de corriente: Realiza un seguimiento de los estados de corriente de entrada activos desde un umbral de funcionamiento mínimo de 2,0 mA hasta un máximo de 10 mA a 31,2 V CC.

Equipos de destino y aplicaciones industriales

• Hardware compatible: Paneles posteriores de chasis ControlLogix 1756, fuentes de alimentación estándar/redundantes y arquitecturas DCS PlantPaX.
• Fabricación discreta: Líneas de montaje de alta velocidad que monitorizan interruptores de proximidad, sensores fotoeléctricos e interruptores de límite.
• Automatización de procesos: Plataformas de dosificación química y conjuntos de retroalimentación de posición de válvulas que requieren una monitorización discreta de 24 VCC fiable.
• Sistemas de infraestructura: Estaciones de bombeo municipales y unidades terminales remotas (RTU) que operan en entornos industriales hostiles.

Logística, garantía y cumplimiento

• Términos de la garantía: Cubierta por una garantía completa del fabricante de 12 meses a partir de la fecha de la factura verificada.
• Red de entrega global: Transporte internacional seguro y acelerado enviado a través de transportistas aéreos de confianza como FedEx, UPS y DHL.
• Plazo de entrega de procesamiento: Los pedidos en stock estándar se someten a una estricta verificación de calidad y se envían en un plazo de 24 a 48 horas.

Preguntas frecuentes profesionales y guía de compra

P: ¿Qué diferencia funcional específica existe entre el 1756-IB16 y los módulos de entrada tipo "sourcing"?

R: El 1756-IB16 es un módulo de entrada de CC tipo "sinking", lo que significa que acepta corriente que fluye desde los sensores de campo hacia el común del módulo, lo que requiere dispositivos de campo de salida compatibles de tipo "sourcing".

P: Guía de compra: ¿Cómo selecciono el Bloque de terminales extraíble (RTB) correcto para la instalación?

R: Haga coincidir su preferencia de cableado con la carcasa; elija el 1756-TBNH para conexiones de tornillo NEMA tradicionales o el 1756-TBSH / 1756-TBCH para terminaciones de cable rápidas con abrazadera de resorte.

P: ¿Este módulo de entrada de 24 V CC puede manejar señales de tensión de CA ocasionales de dispositivos de campo antiguos?

R: No, la conexión directa de tensiones de CA dañará el módulo; sin embargo, puede interconectar señales de CA instalando los circuitos de relé de interposición adecuados delante de los terminales de entrada.

P: ¿Qué pasos de solución de problemas se aplican si un canal de entrada no registra un cambio de estado en el software?

R: Verifique que la tensión de CC entrante en el terminal mida entre 10 V y 31,2 V, compruebe que el cableado esté bien terminado en el RTB y confirme que la configuración del filtro de entrada no esté enmascarando pulsos rápidos.

P: ¿La adición de varios módulos 1756-IB16 requiere la actualización de la fuente de alimentación del chasis?

R: Cada módulo consume 120 mA del raíl del panel posterior de 5,1 V; siempre calcule la carga total del panel posterior del sistema con respecto a la capacidad de su fuente de alimentación 1756 instalada antes de la expansión.
