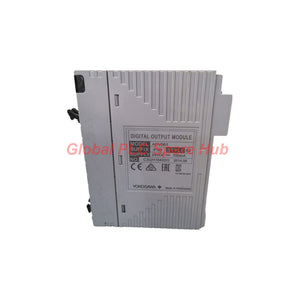

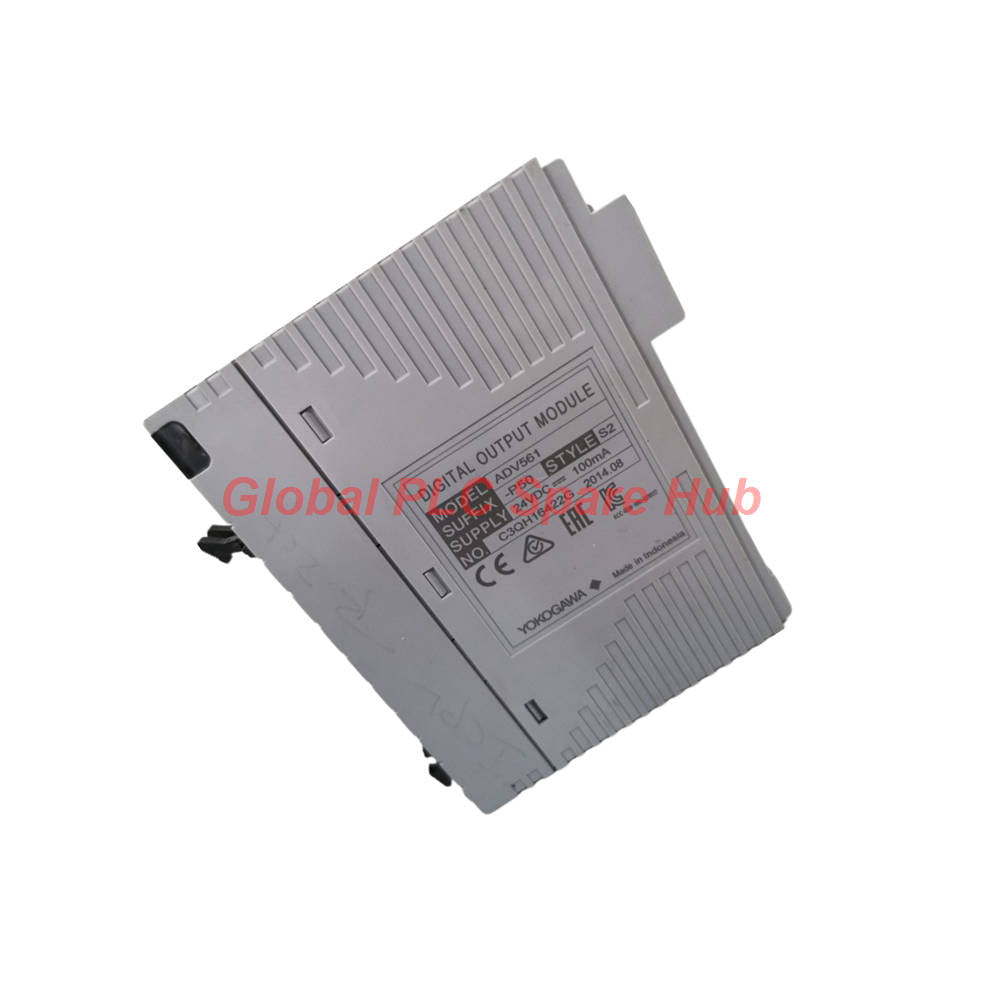

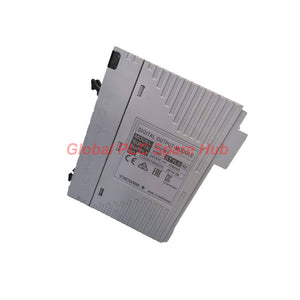

ADV561-P50 Yokogawa Serie ADV561 Módulo aislado de salida de 24 V CC

ADV561-P50 | Módulo de salida digital de 64 canales de Yokogawa

El Yokogawa ADV561-P50 es un módulo de salida digital de 64 canales diseñado para aplicaciones de control industrial y sistemas de control distribuido. Proporciona salidas de corriente conmutada a 24 V CC y admite salida de estado, generación de pulsos de un solo disparo y control proporcional en el tiempo. La serie ADV561 combina la conmutación estándar ON/OFF con funciones de salida de pulsos configurables. Su rango de ancho de pulso se extiende de 8 ms a 7200 segundos, lo que permite aplicaciones que requieren conmutación temporizada en lugar de estados de salida continua simples. Los ingenieros pueden utilizar este módulo para controlar cargas de campo compatibles, ejecutar secuencias de salida temporizadas y admitir estrategias de control proporcional en el tiempo. Antes de la instalación, verifique la corriente de carga, la capacidad de la fuente externa, la polaridad del cableado y la compatibilidad con el controlador.

01 | Especificaciones eléctricas y rendimiento de salida

Nota sobre el diseño de carga: La clasificación de 100 mA se aplica a cada canal de salida a 26,4 V CC. Verifique la carga agregada y las restricciones de grupos comunes del fabricante antes de energizar todos los canales.

02 | Desglose de la configuración del modelo

Consejo de configuración: Haga coincidir el código del modelo completo con el módulo instalado. No asuma que todas las variantes ADV561 admiten las mismas funciones de pulso o la misma configuración de interfaz.

03 | Funciones de salida y comportamiento de temporización

1. Salida de estado El módulo proporciona control de salida ON/OFF para cargas de campo compatibles. Su tiempo de respuesta de salida de estado especificado es de 3 ms como máximo.
2. Salida de pulso de un solo disparo La función de ancho de pulso genera pulsos de salida temporizados. El ancho de pulso admitido va de 8 ms a 7200 segundos.
3. Salida proporcional en el tiempo El módulo conmuta las salidas según los comandos proporcionales en el tiempo. Esta función puede admitir aplicaciones que regulan el tiempo de operación promedio mediante intervalos de conmutación ON/OFF controlados.

La resolución del ancho de pulso es de 8 ms. Se aplica un retardo ON/OFF adicional de hasta 1 ms, por lo que los ingenieros deben tener en cuenta este retardo al diseñar secuencias sensibles al tiempo. La especificación de 10 ms como máximo de respuesta se aplica a las salidas mixtas de estado y pulsos. Verifique el modo de operación aplicable antes de calcular la temporización de respuesta del sistema.

04 | Equipos industriales y escenarios de aplicación

Precaución de aplicación: La salida proporcional en el tiempo no proporciona automáticamente una regulación de lazo cerrado. El controlador y la estrategia de proceso deben proporcionar la lógica de control requerida.

05 | Planificación de cableado e instalación

• Verifique el tipo de carga: Confirme que cada dispositivo de campo admita la configuración de salida de corriente conmutada del módulo.
• Compruebe el voltaje: Mantenga la fuente externa entre 20,4 y 26,4 V CC.
• Limite la corriente del canal: Mantenga cada carga dentro del máximo especificado de 100 mA a 26,4 V CC.
• Revise la fuga en estado OFF: Compruebe si la carga conectada tolera hasta 0,1 mA de corriente de fuga.
• Confirme el hardware de conexión: Utilice el cable dedicado AKB337 especificado o un cable con conector MIL compatible.
• Revise el cableado común: Siga la disposición de grupos comunes y las instrucciones de puesta a tierra del fabricante.
• Planifique la capacidad de alimentación: Tenga en cuenta los requisitos de corriente de alimentación interna y externa indicados del módulo.
• Inspeccione el cableado de campo: Compruebe el tamaño de los conductores, el estado de los terminales, el enrutamiento de los cables y la polaridad de la carga.

Aísle la alimentación según los procedimientos del sitio antes de conectar o retirar el cableado de campo. Consulte el manual de instalación de Yokogawa para las asignaciones de pines, los detalles de los cables y las conexiones de carga aprobadas.

06 | Flujo de trabajo de puesta en servicio y diagnóstico

El ADV561-P50 admite la verificación de salida mediante pruebas de conmutación de estado y temporización de pulsos. Los ingenieros deben verificar tanto el comando del controlador como la respuesta eléctrica real.

1. Compruebe el voltaje de alimentación: Mida la fuente externa bajo la carga de operación esperada.
2. Pruebe un solo canal: Comande una salida y verifique la respuesta del dispositivo de campo correspondiente.
3. Mida el voltaje ON: Confirme que la caída de voltaje de salida se mantenga dentro del máximo especificado bajo las condiciones de prueba.
4. Compruebe el comportamiento en estado OFF: Investigue la activación inesperada de la carga y considere la corriente de fuga especificada.
5. Verifique la temporización del pulso: Compare el ancho de pulso comandado con la forma de onda de salida medida.
6. Pruebe la operación mixta: Confirme el comportamiento de temporización cuando las salidas de estado y pulsos operan juntas.
7. Revise el circuito de carga: Inspeccione el cableado, la resistencia de la bobina, los componentes de protección y la estabilidad de la fuente externa.

Ejemplo de campo: Una válvula solenoide responde correctamente a los comandos continuos ON/OFF, pero omite los pulsos cortos. Un ingeniero mide la forma de onda de salida y comprueba si el pulso comandado cumple con el mínimo de 8 ms. Luego, el ingeniero evalúa la respuesta de la carga y el retardo ON/OFF adicional. Limitación de diagnóstico: Las especificaciones proporcionadas no definen códigos de diagnóstico integrados ni detección independiente de fallas de carga. Utilice los diagnósticos documentados del sistema host y las mediciones eléctricas para aislar las fallas.

07 | Compatibilidad y selección de carga

Antes de seleccionar el ADV561-P50, verifique estos requisitos de aplicación:

• El sistema Yokogawa objetivo admite la serie ADV561 y su configuración de salida seleccionada.
• Los dispositivos de campo admiten salidas de corriente conmutada y las condiciones de operación especificadas de 24 V CC.
• Cada canal se mantiene dentro de la clasificación máxima de corriente de carga de 100 mA.
• La fuente externa se mantiene dentro del rango de 20,4–26,4 V CC.
• La carga tolera la corriente de fuga en estado OFF y el comportamiento de voltaje de salida especificados.
• La aplicación requiere funcionalidad de ancho de pulso o proporcional en el tiempo.
• La instalación requerida no depende de la protección contra explosiones de esta configuración.

Consejo de selección técnica: Compruebe la corriente de irrupción, la corriente en estado estacionario y las características inductivas del dispositivo de campo. La corriente nominal de una carga por sí sola puede no establecer su idoneidad. Confirme cualquier componente de supresión y restricción de conmutación requerida a través de la documentación del fabricante.

08 | Perspectiva de Global PLC Spare HUB

Desde una perspectiva técnica, el ADV561-P50 combina la conmutación de salida de alta densidad con funciones de temporización de pulsos. Sus 64 canales pueden reducir el número de módulos de salida requeridos en diseños adecuados de sistemas de control. Los principales riesgos de selección involucran la compatibilidad de carga, la temporización de salida y la distribución de energía. Una solenoide nominalmente compatible de 24 V CC aún puede exceder la clasificación del canal durante la energización. Un pulso corto también puede no operar un dispositivo mecánico incluso cuando la forma de onda de salida parece correcta. Durante la puesta en servicio, pruebe cargas representativas antes de habilitar un grupo completo de salidas. Mida la duración del pulso en la conexión de campo en lugar de depender únicamente de los comandos del controlador. Para trabajos de reemplazo, verifique el código de sufijo completo, el tipo de cable y la configuración del controlador.

09 | Consideraciones ambientales y de cumplimiento

El código de sufijo 5 identifica una configuración sin indicador de estado y sin protección contra explosiones, según la información de modelo proporcionada. Las especificaciones proporcionadas no indican un rango de temperatura de operación específico, una clasificación de protección de ingreso, una certificación EMC o una aprobación para áreas peligrosas. Verifique las condiciones ambientales y regulatorias requeridas con la documentación del fabricante.

10 | Embalaje, envío y garantía

• Producto: Módulo de salida digital Yokogawa ADV561-P50.
• Accesorios de conexión: Confirme si el cable AKB337 requerido o el cable con conector MIL está incluido.
• Contenido del embalaje: Sujeto a la configuración de pedido confirmada.
• Opciones de envío: FedEx, UPS y DHL, sujeto a la disponibilidad del destino y del servicio.
• Objetivo de despacho: Típicamente 24–48 horas después de la confirmación del pedido, sujeto a existencias y verificación de pago.
• Garantía: 12 meses, sujeto a los términos de garantía por escrito del vendedor.

Contacte a Global PLC Spare HUB para confirmar existencias, requisitos de cable, tiempos de despacho y cobertura de garantía antes de realizar el pedido.

11 | Preguntas frecuentes

P1. ¿Por qué una solenoide conectada podría permanecer energizada después de que la salida se apague?

Compruebe el cableado de campo, la fuente externa, las características de carga y las posibles rutas de corriente en paralelo. El módulo especifica hasta 0,1 mA de fuga en estado OFF, así que confirme que la carga tolera este valor.

P2. ¿Cómo debo elegir entre la salida de estado estándar y la salida de ancho de pulso?

Use la salida de estado para comandos normales ON/OFF. Seleccione la salida de ancho de pulso cuando la aplicación necesite una duración de pulso definida. Verifique el ancho de pulso mínimo, el retardo de salida y la respuesta mecánica del dispositivo de campo.

P3. ¿Qué debo investigar cuando la temporización de salida difiere del comando del controlador?

Mida la forma de onda en la conexión de campo y compárela con el ancho de pulso configurado. Considere la resolución de 8 ms indicada, el posible retardo de hasta 1 ms y la especificación de tiempo de respuesta aplicable.

P4. ¿Pueden operar las 64 salidas simultáneamente a su corriente máxima de carga?

Los datos proporcionados dan un máximo de 100 mA por canal, pero no establecen los límites completos de carga simultánea o de grupo común. Verifique la carga agregada, las restricciones térmicas y los requisitos de distribución de energía en el manual oficial.

P5. ¿Qué detalles debo proporcionar al buscar un reemplazo para un módulo de salida existente?

Proporcione el número de modelo completo, la configuración del sistema host, los tipos de carga de campo, la disposición del cable y las funciones de pulso requeridas. Incluya detalles de la corriente de carga cuando sea posible para que el proveedor pueda ayudar a verificar la idoneidad de la aplicación.

Solicite una cotización para ADV561-P50

¿Necesita un Yokogawa ADV561-P50 para una actualización de sistema de control, reemplazo de salida o aplicación de conmutación temporizada? Contacte a Global PLC Spare HUB con el número de modelo completo, la cantidad requerida, los detalles del sistema host y el destino de entrega. Nuestro equipo puede ayudar a revisar los requisitos de configuración y confirmar las opciones de envío a través de FedEx, UPS o DHL.
