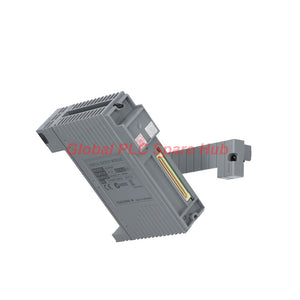

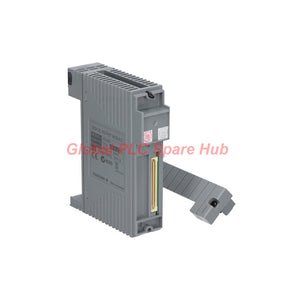

ADV151-P53/D5A00 Módulo de entrada digital Yokogawa Solución de 32 canales

Descripción general del módulo de entrada digital Yokogawa ADV151-P53/D5A00

El Yokogawa ADV151-P53/D5A00 es un módulo de entrada digital de 32 canales diseñado para señales de control industrial de 24 V CC. Admite la monitorización del estado ON/OFF, el conteo de flancos de pulsadores y la captura de datos de secuencia de eventos (SOE).

En un sistema de control distribuido (DCS), las señales de entrada conectan los dispositivos de campo con la lógica del controlador y la monitorización del operador. El ADV151 admite señales de entrada de tipo sumidero/fuente y proporciona aislamiento eléctrico entre las señales de entrada y el sistema. Su opción /D5A00 identifica la configuración del adaptador de interfaz de cable KS mediante el modelo ATD5A-00.

Este modelo es adecuado para proyectos que requieren múltiples señales discretas en un módulo compacto, como la monitorización del estado de los equipos, los pulsadores del operador, la retroalimentación de enclavamientos y la adquisición de entradas relacionadas con eventos. Confirme la revisión del sistema, la disposición de los terminales y los requisitos de la aplicación antes de sustituir un módulo instalado.

1. Desglose de la configuración — Lea el código completo del modelo

ADV151-P53/D5A00 identifica el módulo base, las opciones funcionales seleccionadas, la opción ambiental y el adaptador de interfaz de cable.

• ADV151
  • Módulo de entrada digital de 32 canales
  • Entrada nominal: 24 V CC
  • Tipo de entrada: sumidero/fuente
• -P — Función de entrada de pulsador
  • Admite el procesamiento de entradas de pulsador.
  • Cuenta los flancos de entrada de pulsador.
  • Útil para comandos del operador y el conteo de eventos discretos dentro de los límites de tiempo de entrada especificados.
• 5 — Configuración de pantalla y protección contra explosiones
  • Sin pantalla de estado.
  • Sin protección contra explosiones.
  • Verifique los requisitos de las áreas peligrosas de la zona de instalación antes de seleccionar esta versión.
• 3 — Opción ambiental
  • Opción estándar ISA G3.
  • Opción de temperatura de funcionamiento especificada: de -20 a 70 °C.
  • Confirme que el entorno del armario y las especificaciones aplicables del proyecto coincidan con esta opción.
• /D5A00 — Adaptador de interfaz de cable KS
  • Para E/S digitales de 32 canales.
  • Modelo de adaptador asociado: ATD5A-00.
  • Compruebe la placa de terminales instalada, el conjunto de cables y el cableado del armario antes de pedir un repuesto.

Nota de selección: Coincida con el código completo del modelo, incluido el sufijo y el código de opción. Un módulo con el mismo modelo base ADV151 puede no tener la misma configuración funcional o ambiental.

2. Especificaciones eléctricas y de rendimiento

3. Funciones de entrada y manejo práctico de señales

Distinción de ingeniería: La monitorización de estado, el conteo de flancos de pulsador y la adquisición SOE son funciones diferentes. Confirme cómo la configuración de ingeniería del proyecto asigna los canales y procesa los eventos antes de cambiar la lógica de la aplicación.

4. Dónde encaja el ADV151-P53/D5A00

• Plantas de proceso: Recoge retroalimentación discreta de bombas, válvulas, equipos auxiliares y estaciones de control local.
• Instalaciones de petróleo y gas: Monitoriza permisos de equipos, contactos de estado y señales relacionadas con eventos seleccionadas donde las clasificaciones eléctricas y ambientales del módulo son adecuadas.
• Plantas químicas y farmacéuticas: Adquiere estado de máquinas, retroalimentación de equipos de servicios y señales de enclavamiento de proceso.
• Sistemas eléctricos y de servicios públicos: Monitoriza contactos de estado seleccionados de interruptores automáticos, relés, auxiliares y equipos, sujetos a los requisitos de señal y aislamiento del proyecto.
• Maquinaria OEM y líneas de producción: Lee interruptores de límite, botones del operador, contactos de máquina lista y otras señales discretas de 24 V CC.
• Armarios DCS y proyectos de modernización: Sustituye un módulo instalado compatible conservando un cableado de campo y una disposición de cables aprobados.

El módulo está destinado a la adquisición de entradas discretas. No es un sustituto de un módulo de entrada de seguridad dedicado o de un dispositivo de protección certificado. Para funciones relacionadas con la seguridad ESD, SIS u otras, verifique de forma independiente la arquitectura de hardware aprobada y los requisitos de certificación de seguridad.

5. Diagnóstico de campo: Síntomas, comprobaciones y causas probables

Precaución de diagnóstico: La versión ADV151-P53 se especifica como sin pantalla de estado. No confíe en la indicación de estado del panel frontal para diagnosticar canales individuales. Utilice diagnósticos de sistema y mediciones eléctricas aprobados, siguiendo los procedimientos de aislamiento del sitio y seguridad eléctrica.

6. Lista de verificación de instalación y puesta en servicio

1. Verifique el modelo completo: Confirme ADV151-P53/D5A00 y las opciones G3 y de temperatura requeridas frente a la lista de materiales del sistema.
2. Compruebe la interfaz: Confirme la configuración del adaptador ATD5A-00, la disposición de los terminales y el cable AKB331 o cable con conector MIL aplicable.
3. Confirme la compatibilidad de la señal: Compruebe la tensión de campo de 24 V CC, el cableado sumidero/fuente, los umbrales ON/OFF y la tensión máxima permitida de entrada de 30 V CC.
4. Inspeccione el agrupamiento de comunes: Verifique el cableado de comunes para cada grupo de 16 canales antes de la puesta en servicio.
5. Valide el tiempo de la señal: Para el conteo de pulsadores, confirme que la duración del pulso de entrada y la tasa de repetición satisfagan los límites especificados.
6. Pruebe canales representativos: Verifique las transiciones ON/OFF, los valores del lado del controlador y el comportamiento SOE configurado utilizando el procedimiento de puesta en servicio aprobado.
7. Registre los resultados: Documente las comprobaciones de terminales, el mapeo de canales, los resultados de las pruebas y cualquier cambio en la configuración del controlador.

Siga los procedimientos aprobados del sitio de aislamiento, bloqueo/etiquetado y sustitución de módulos. No retire ni instale el módulo bajo tensión a menos que la documentación del sistema lo permita explícitamente.

7. Guía de compatibilidad y sustitución

• Confirme que el sistema Yokogawa de destino admita el módulo ADV151 y su revisión de hardware instalada.
• Coincida con el sufijo completo y el código de opción en lugar de seleccionar únicamente por el modelo base ADV151.
• Compruebe el adaptador de interfaz de cable KS, la placa de terminales y el tipo de cable requeridos.
• Confirme el tipo de señal de 24 V CC y la disposición de cableado sumidero/fuente.
• Revise las opciones G3 y de -20 a 70 °C frente a los requisitos ambientales del sitio.
• Para aplicaciones SOE, verifique la configuración de eventos a nivel de sistema y la sincronización de tiempo. La especificación del módulo por sí sola no establece la precisión de tiempo del sistema SOE completo.

Cuando se pretenda que un repuesto preserve una estrategia de control existente, compare la configuración de hardware instalada, la asignación de E/S y los ajustes de ingeniería del controlador antes de cambiar el módulo o el cableado.

8. Perspectiva de Global PLC Spare HUB

Desde una perspectiva de mantenimiento, el ADV151-P53/D5A00 debe seleccionarse por su configuración completa y requisitos de manejo de señales, no solo por su capacidad de 32 canales. La función de pulsador tiene un tiempo mínimo de detección ON especificado de 20 ms, por lo que no debe tratarse como un contador de pulsos de alta velocidad fuera de sus límites operativos nominales.

Cuando varios canales se vuelven inestables juntos, comience con el común compartido, la alimentación de campo, la interfaz de cable y la terminación antes de asumir que varios circuitos de entrada han fallado simultáneamente. El agrupamiento común de cada 16 canales proporciona un punto de partida útil para aislar fallas relacionadas con el grupo.

Para investigaciones SOE, verifique tanto la transición eléctrica en la entrada como la configuración de procesamiento de eventos en el sistema de control. Una secuencia registrada solo puede interpretarse correctamente cuando también se comprenden el mapeo de canales y las referencias de tiempo del sistema.

9. Suministro, Garantía y Envío

• Producto: Módulo de entrada digital Yokogawa ADV151-P53/D5A00.
• Garantía: Garantía de 12 meses, sujeta a los términos de venta acordados.
• Comprobaciones previas al envío: Se pueden organizar comprobaciones de identificación del producto y de condición disponible antes del despacho.
• Opciones de envío: FedEx, UPS y DHL, sujetas al destino, la disponibilidad del servicio y el tamaño del envío.
• Tiempo de entrega: Confirme el estado de stock y el tiempo de despacho al solicitar una cotización.
• Soporte técnico: Proporcione el código completo del modelo, el modelo del sistema, el adaptador instalado y los síntomas de la falla para ayudar a evaluar la compatibilidad.

Solicite una cotización para el ADV151-P53/D5A00. Incluya la cantidad requerida, el país de destino y cualquier requisito de terminal o cable para que el pedido pueda comprobarse frente a su instalación.

10. Preguntas frecuentes

P1: ¿Puede el ADV151-P53/D5A00 contar pulsos cortos de un sensor de proximidad de alta velocidad?

R: No asuma que es adecuado para el conteo de pulsos de alta velocidad. La entrada de pulsador especificada tiene un tiempo mínimo de detección ON de 20 ms y un ciclo máximo ON/OFF de 25 Hz. Compare la duración y frecuencia real del pulso del sensor con estos límites y consulte la documentación aplicable de Yokogawa antes de usarlo.

P2: ¿Qué se debe comprobar si un módulo de repuesto encaja en el rack pero las señales de campo no funcionan?

R: Compruebe el sufijo completo, el modelo del adaptador, el tipo de cable, el mapeo de terminales, el cableado de comunes y la polaridad sumidero/fuente. El ajuste mecánico por sí solo no confirma la compatibilidad eléctrica o de configuración.

P3: ¿Es el ADV151-P53/D5A00 adecuado para entradas de enclavamiento de seguridad o parada de emergencia?

R: No lo use como sustituto de E/S de seguridad certificadas. Confirme el nivel de integridad de seguridad requerido, la arquitectura de sistema aprobada y la certificación del módulo. Utilice el hardware del sistema de seguridad designado para funciones ESD o SIS cuando el proyecto lo requiera.

P4: ¿Cómo deben los compradores confirmar la versión correcta antes de pedir?

R: Envíe una foto clara de la etiqueta del módulo instalado, el número de pieza completo, la etiqueta de la placa de terminales o del adaptador y el modelo del sistema. Confirme si el proyecto requiere las opciones G3 y de temperatura, la funcionalidad de pulsador y la configuración del adaptador ATD5A-00.

P5: Si solo falla un canal, ¿se debe sustituir inmediatamente todo el módulo?

R: No antes de comprobar el dispositivo de campo, la conexión de terminales, la tensión de entrada, la asignación de canales y la continuidad del cableado. Si la señal de campo es correcta en el terminal pero el valor del controlador permanece incorrecto, siga el procedimiento de diagnóstico del sistema para distinguir una falla de canal de un problema de configuración o del lado del controlador.
