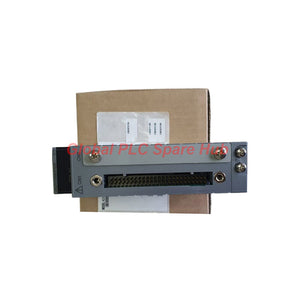

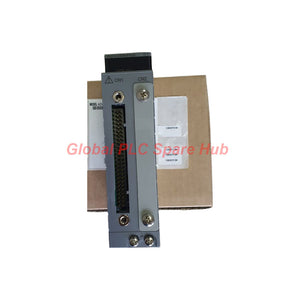

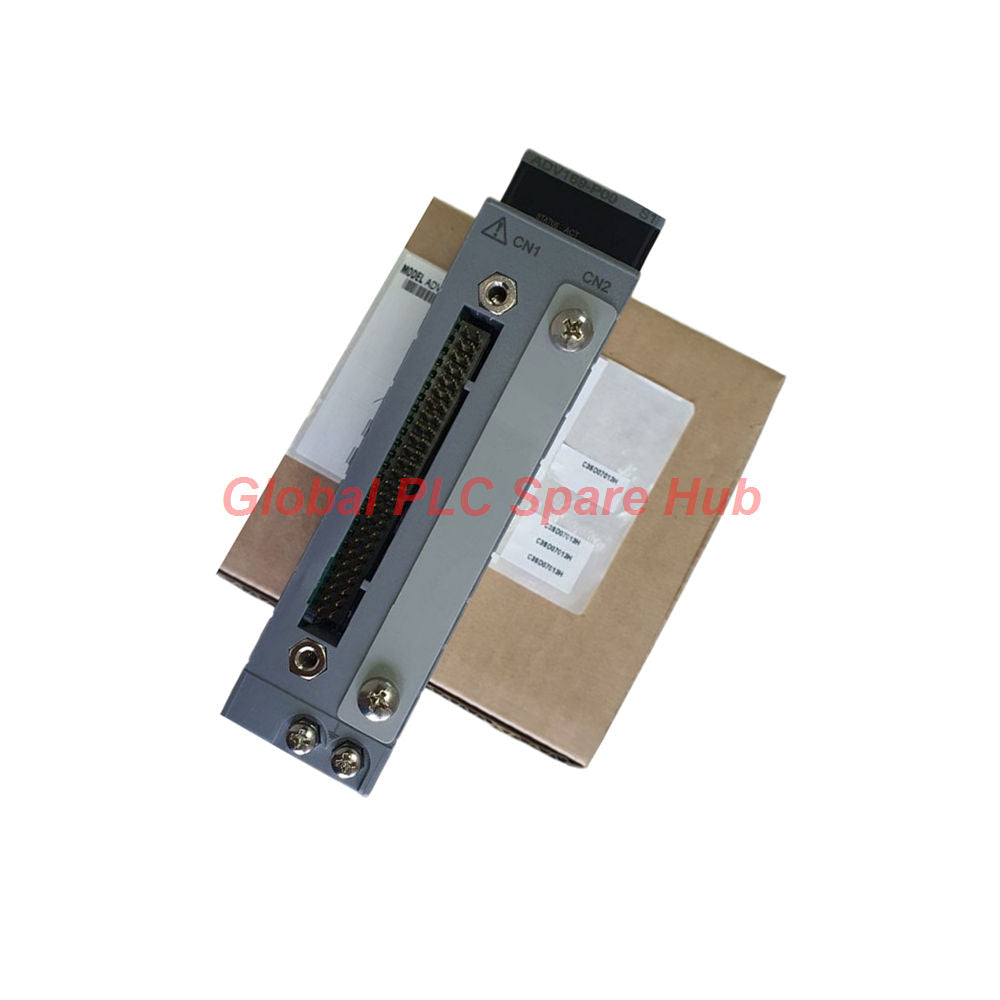

ADV169-P00 Módulo de entrada digital Yokogawa ST6 | ADV169 de 64 canales

ADV169-P00 | Módulo de entrada digital de 64 canales de Yokogawa

El Yokogawa ADV169-P00 es un módulo de entrada digital de 64 canales diseñado para sistemas ST6 compatibles. Adquiere señales discretas de contactos de campo y circuitos de entrada de tensión, lo que permite a un sistema de control supervisar el estado de los equipos y los enclavamientos del proceso.

A diferencia de los módulos de entrada diseñados para el conteo de flancos de pulsadores dedicados, el ADV169 no admite la función de entrada de pulsador. Su tiempo de respuesta de entrada de estado especificado es de 8 ms. Esto hace que el tipo de señal, los umbrales de entrada, el cableado común y la compatibilidad con el sistema sean criterios de selección importantes.

El módulo utiliza agrupaciones de común cada 16 canales y se conecta mediante un cable KS9 dedicado. Antes de sustituirlo, verifique la configuración del hardware ST6 instalado y la disposición de los empalmes de campo.

1. Árbol de configuración del modelo

• ADV169 — Modelo base
  • Módulo de entrada digital de 64 canales.
  • Diseñado para sistemas ST6 compatibles.
  • Agrupaciones de común cada 16 canales.
• -P — Tipo estándar
  • Configuración estándar del producto según la información del código de modelo suministrada.
• 0 — Código fijo
  • El primer 0 se especifica como siempre 0.
• 0 — Tipo básico
  • Identifica el tipo básico en la definición de sufijo suministrada.

Modelo completo: ADV169-P00

Nota de adquisición: No asuma que otra variante del ADV169 o un módulo de 64 canales diferente sea intercambiable. Confirme el número de pieza completo, la compatibilidad con ST6, el requisito del cable KS9 y el hardware de empalme instalado.

2. Arquitectura de entrada y límites eléctricos

Nota sobre la interpretación de entrada: Las condiciones de entrada de tensión ENCENDIDA y APAGADA especificadas se presentan tal como se suministran. Verifique la especificación completa del circuito de entrada y el diagrama de cableado aplicable antes de la puesta en servicio, especialmente cuando el dispositivo de campo produce una tensión cercana a un límite especificado.

3. Entrada de contacto frente a entrada de tensión

No infiera la compatibilidad de entrada únicamente a partir de la etiqueta del dispositivo. Un contacto de campo, una salida de transistor, una salida de relé y una señal impulsada por tensión pueden comportarse de manera diferente bajo las condiciones de entrada eléctrica del módulo.

4. Equipos y aplicaciones típicos

• Sistemas de control de procesos: Adquiere retroalimentación discreta de bombas, válvulas, equipos auxiliares y circuitos de permisivo de proceso.
• Instalaciones de petróleo y gas: Supervisa contactos de equipos seleccionados, estado de paquetes y retroalimentación discreta donde el sistema instalado y las características de la señal son compatibles.
• Instalaciones eléctricas y de servicios públicos: Recoge el estado de equipos no de seguridad, contactos de relés auxiliares y retroalimentación de equipos de conmutación seleccionados.
• Plantas químicas y farmacéuticas: Supervisa equipos de servicios públicos, estado de máquinas y condiciones de proceso discretas.
• Líneas de fabricación: Lee interruptores de límite compatibles, contactos de relé y señales listas para máquinas.
• Mantenimiento de sistemas de control heredados: Soporta la sustitución como tal en instalaciones ST6 compatibles después de la verificación del hardware y el cable.

El ADV169 es un módulo de entrada digital general. No lo trate como un módulo de entrada de seguridad certificado ni lo use como sustituto de hardware ESD/SIS dedicado sin aprobación explícita en la documentación de seguridad del sistema.

5. Matriz de diagnóstico y resolución de problemas de campo

Orden de resolución de problemas recomendada: Comience con el dispositivo de campo y las mediciones de terminal. Luego compruebe el cableado común y la conexión KS9 antes de concluir que el módulo en sí ha fallado. Siga los procedimientos de seguridad eléctrica y aislamiento del sitio durante todas las pruebas.

6. Flujo de trabajo de instalación y reemplazo

1. Identifique el módulo instalado: Registre el código de modelo completo y confirme ADV169-P00.
2. Confirme la compatibilidad con el sistema: Compruebe la documentación del sistema ST6, la revisión del hardware y la lista de reemplazos aprobados.
3. Verifique la interfaz del cable: Confirme que el cable KS9 dedicado y el hardware de empalme instalado sean correctos.
4. Revise los tipos de entrada: Clasifique las señales de campo como entradas de contacto o de tensión y compruebe las condiciones eléctricas especificadas.
5. Inspeccione el cableado común: Verifique las conexiones del lado común para cada grupo de 16 canales.
6. Pruebe canales representativos: Compruebe tanto las condiciones ENCENDIDA como APAGADA y compare el estado de campo con la indicación del controlador.
7. Registre los resultados de la puesta en servicio: Documente el mapa de canales, las condiciones de prueba y cualquier cambio de configuración.

No asuma que se permite el intercambio en caliente. Siga el manual del sistema y los procedimientos del sitio para la extracción, inserción y aislamiento de energía del módulo.

7. Lista de verificación para la selección de reemplazo

• ¿Se ha confirmado que el sistema objetivo es compatible con el ADV169 y su revisión de hardware?
• ¿La etiqueta del módulo existente muestra ADV169-P00 o un equivalente explícitamente aprobado?
• ¿El cable KS9 dedicado requerido está instalado y en buenas condiciones?
• ¿Los dispositivos de campo cumplen las condiciones de contacto o entrada de tensión especificadas?
• ¿Se han comprobado los grupos comunes de 16 canales frente al diagrama de cableado real?
• ¿La aplicación requiere solo entrada de estado, en lugar de la función de entrada de pulsador no admitida?
• ¿Se ha comprobado el presupuesto de energía de 5 V CC del bastidor para el consumo máximo especificado del módulo de 800 mA?

8. Revisión global de HUB de repuestos PLC

El ADV169-P00 se evalúa mejor como un módulo de entrada de alta densidad para una instalación ST6 compatible. Su capacidad de 64 canales puede simplificar la recolección de señales discretas, pero los principales riesgos de reemplazo son la compatibilidad con el sistema, el empalme del cable y el cableado del lado común.

En la resolución de problemas de campo, una falla que afecta a varios canales en el mismo grupo de 16 canales merece una comprobación de la conexión común antes de asumir fallas de canales individuales. Este enfoque puede ayudar a estrechar la ubicación de la falla y evitar el reemplazo innecesario del módulo.

Otro punto de selección importante es la ausencia de la función de entrada de pulsador. Si la aplicación depende del conteo de flancos de pulsador dedicado, verifique el módulo de entrada requerido antes de realizar el pedido. Para el monitoreo de estado estándar, evalúe las condiciones de contacto de campo o tensión frente a las especificaciones indicadas y confirme la configuración de canales en el sistema de control.

9. Garantía, inspección y envío

• Garantía: Garantía de 12 meses bajo los términos de venta acordados.
• Verificación previa al envío: Se pueden organizar comprobaciones de identificación del modelo y estado disponible antes del envío.
• Opciones de mensajería: FedEx, UPS y DHL, sujeto a la disponibilidad del destino y el servicio.
• Disponibilidad: Confirme el stock actual y el tiempo de entrega al solicitar una cotización.
• Asistencia de compatibilidad: Comparta la etiqueta del módulo, el modelo del sistema, los detalles del cable KS9 y los requisitos de la aplicación para una evaluación de reemplazo más precisa.

Solicite precios para Yokogawa ADV169-P00. Incluya la cantidad, el destino y los detalles del sistema existente para ayudar a verificar la configuración requerida antes de la compra.

10. Preguntas frecuentes

P1: ¿Se puede usar el ADV169-P00 para contar pulsaciones repetidas del pulsador del operador?

R: Las especificaciones suministradas indican que la función de entrada de pulsador dedicada no es admitida. Si la aplicación requiere conteo de flancos, confirme que la lógica del controlador y el hardware seleccionado sean adecuados para el comportamiento requerido en lugar de asumir que el ADV169 proporciona esa función.

P2: ¿Qué información debe suministrarse al solicitar una cotización de reemplazo?

R: Proporcione el número de pieza completo del módulo, una foto de la placa de identificación, el modelo del sistema instalado, los detalles del cable KS9 o del empalme, la cantidad requerida y el destino. Estos detalles ayudan a distinguir un verdadero reemplazo compatible de un módulo con un conteo de canales similar.

P3: ¿Por qué se debe comprobar la disposición común de 16 canales durante una investigación de falla?

R: Una conexión común compartida puede afectar a múltiples entradas a la vez. Si varios puntos fallan juntos, compare los canales afectados por grupo común e inspeccione los terminales y la ruta del cable relacionados antes de reemplazar los dispositivos de campo individuales.

P4: ¿Se puede conectar un dispositivo de campo simplemente porque su salida se describe como 24 V CC?

R: No automáticamente. Verifique las condiciones reales de tensión ON/OFF, la impedancia de la fuente, la referencia de señal y el método de cableado frente a las especificaciones del módulo. También confirme si el circuito es una entrada de contacto o una entrada de tensión.

P5: ¿Qué se debe hacer si el consumo de energía del módulo afecta el presupuesto de energía del bastidor?

R: Incluya el consumo máximo especificado de 800 mA a 5 V CC en el cálculo a nivel de bastidor. Revise la capacidad de la fuente de alimentación, otros módulos instalados y los límites de diseño de sistema aplicables antes de agregar o reemplazar hardware.
