990-10-50-03-01 Transmisor de vibración Bently Nevada 990

Bently Nevada 990-10-50-03-01 | Transmisor de vibración 990

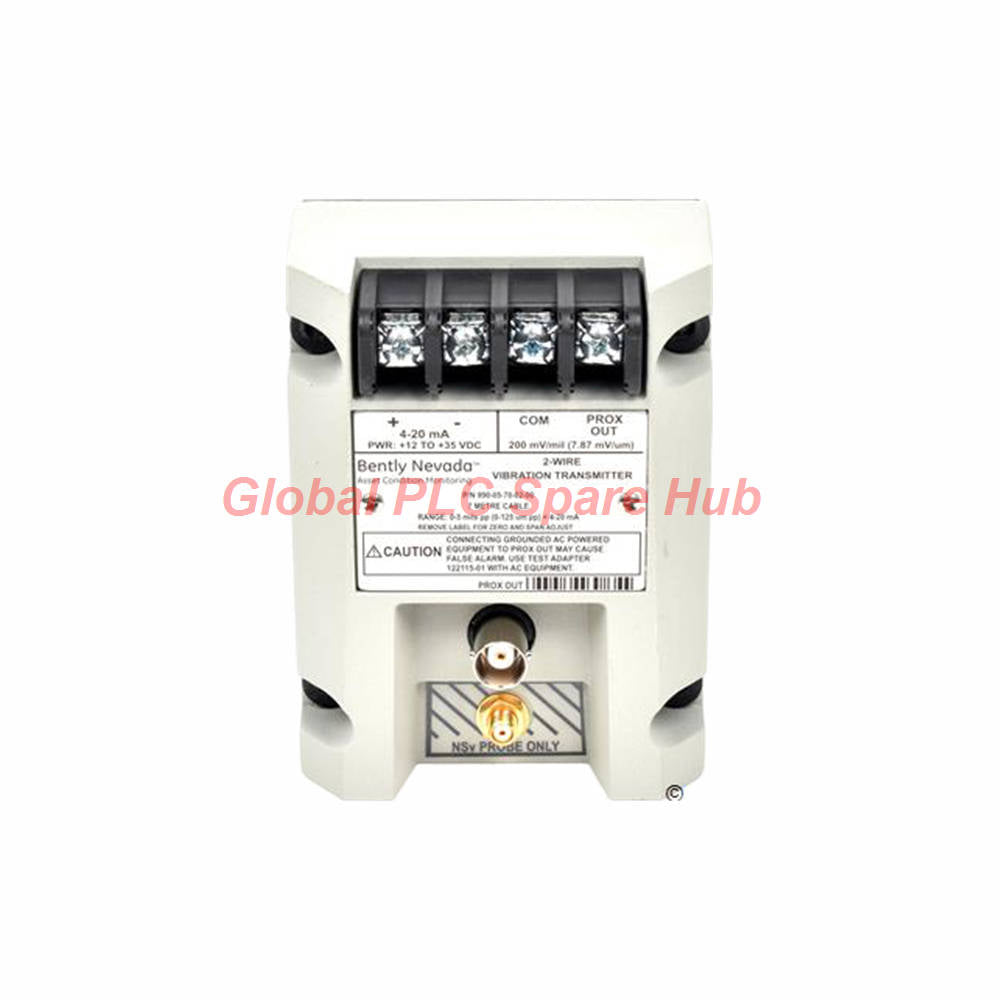

El Bently Nevada 990-10-50-03-01 es un transmisor de vibración de dos hilos diseñado para conectarse con una sonda de proximidad 3300 NSv compatible y su cable de extensión. Convierte la medición de la sonda en una señal de 4–20 mA de CC para sistemas PLC, DCS y de monitoreo de maquinaria.

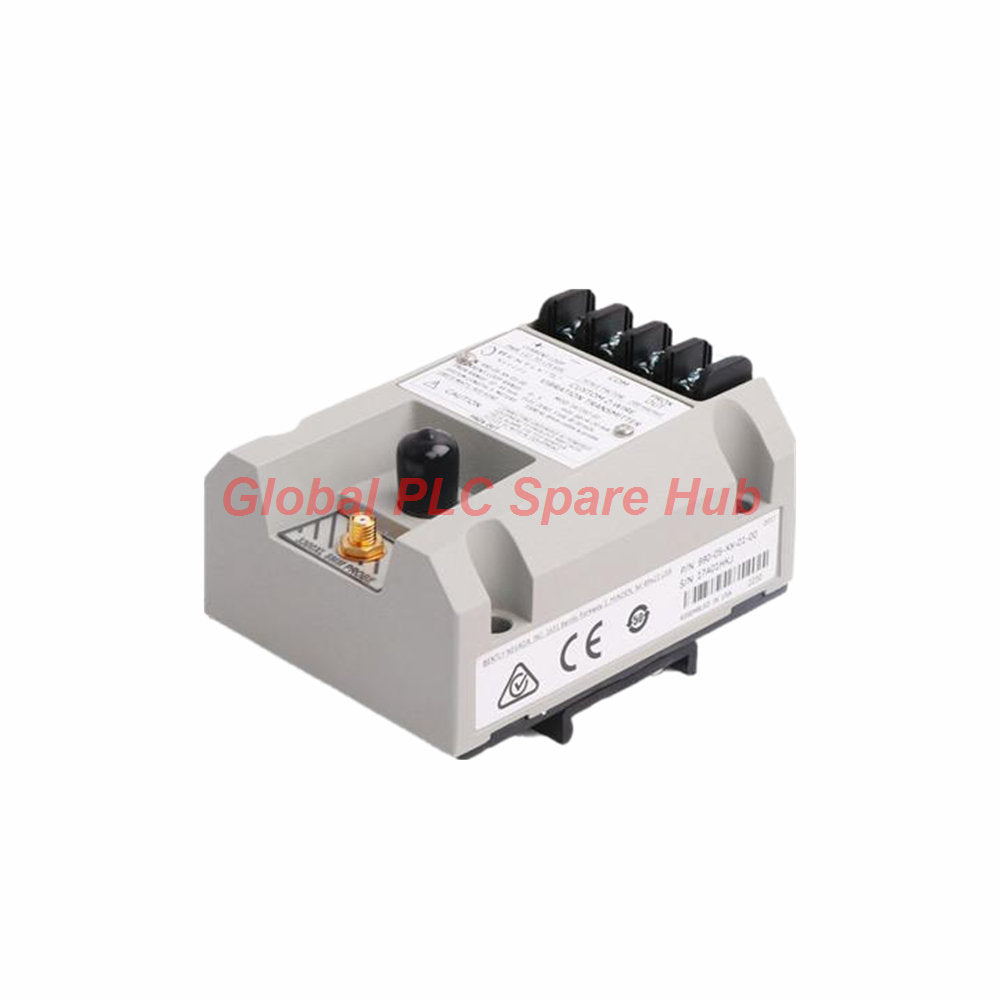

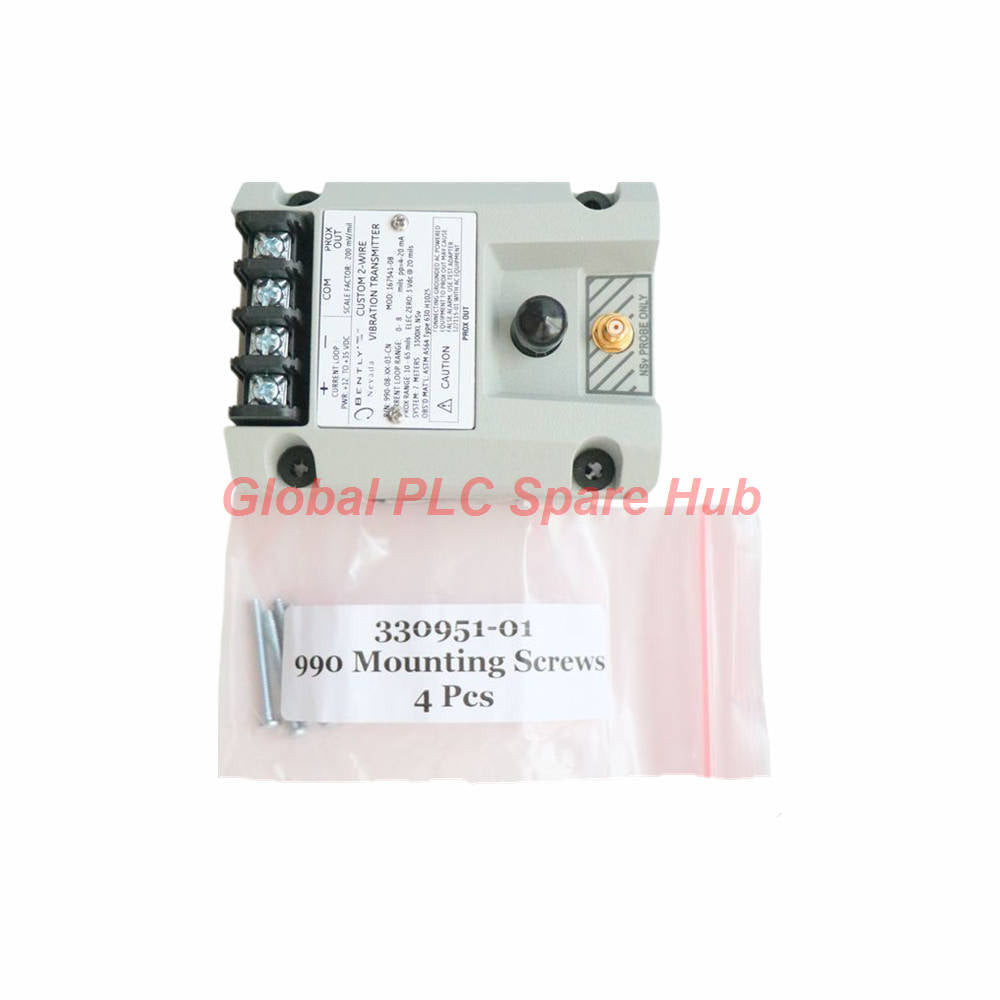

Esta configuración ofrece un rango de escala completa de 0–10 mils pico a pico (0–250 μm pico a pico), una longitud de sistema de 5,0 m, clips y tornillos de montaje DIN y aprobación CSA División 2. Su función de señal NOT OK reduce la salida por debajo de 3,6 mA cuando se produce un fallo en un transmisor o sistema de sondas que cumpla los requisitos.

01 | Desglose de la configuración

Utilice el código de pedido completo para distinguir el rango de medición, la longitud del sistema de sondas, el hardware de montaje y la configuración de aprobación.

Modelo completo: 990 + 10 + 50 + 03 + 01 = 990-10-50-03-01.

Confirme la interpretación del código de pedido con la documentación aplicable del fabricante antes de sustituirlo por otro rango de escala completa, longitud de sistema, opción de montaje o variante de aprobación.

02 | Especificaciones técnicas

Nota sobre la precisión: La precisión del lazo indicada de ±1,5 % se aplica desde la entrada de señal de PRUEBA hasta el voltaje medido a través de una resistencia de lazo de 250 Ω. Este error se suma al factor de escala incremental de Prox Out. No lo interprete como la precisión total del sistema instalado sin considerar la sonda, el cable, el objetivo y el instrumento receptor.

03 | Trayectoria de la señal e integración del sistema

El transmisor forma parte de una cadena de medición de desplazamiento sin contacto. El rendimiento correcto depende de la sonda completa, el cable de extensión, el objetivo, la fuente de alimentación y la entrada receptora.

• Detección: La sonda de proximidad 3300 NSv compatible mide el desplazamiento del eje o del objetivo sin contacto físico.
• Conversión de la señal: El transmisor convierte la medición en una señal de 4–20 mA de dos hilos sobre su rango de escala completa configurado.
• Interfaz con el sistema de control: Una entrada compatible de PLC, DCS o de monitoreo recibe la señal de corriente para su visualización, registro de tendencias y lógica de alarmas.
• Indicación de fallos: Cuando se produce una condición NOT OK, el transmisor reduce la salida por debajo de 3,6 mA en el tiempo de respuesta especificado.
• Diseño del lazo: La fuente de alimentación debe proporcionar suficiente voltaje para el transmisor y la resistencia total del lazo.

Para una entrada de 4–20 mA, 4 mA generalmente representa el límite inferior de medición configurado y 20 mA representa la escala completa. Confirme la escala y la interpretación de la corriente de fallo del canal receptor durante la puesta en marcha.

04 | Equipos y aplicaciones adecuados

• Maquinaria rotativa: Integre mediciones compatibles de desplazamiento del eje en los sistemas de monitoreo de bombas, compresores y otros equipos rotativos.
• Skids de procesos industriales: Envíe datos de desplazamiento relacionados con la vibración a las entradas analógicas de PLC o DCS para el monitoreo por parte del operador y la respuesta del proceso.
• Monitoreo del estado de la maquinaria: Registre la tendencia del movimiento del eje a lo largo del tiempo para ayudar a identificar cambios que justifiquen una inspección más profunda.
• Sistemas de control y alarmas de la planta: Utilice la señal de 4–20 mA como entrada para una lógica de visualización, alarma y supervisión correctamente diseñada.
• Proyectos de mantenimiento y modernización: Reemplace un transmisor compatible cuando el sistema de sondas existente, el rango de medición, el cableado y la disposición de montaje sean compatibles.

El transmisor proporciona una señal relacionada con el desplazamiento, no una medición universal de velocidad o aceleración de vibración. Verifique el tipo de medición requerido y la escala de la señal antes de utilizarlo en un diseño de protección de maquinaria.

05 | Procedimiento de instalación y puesta en marcha

1. Verifique el número de pieza: Compruebe que el transmisor sea 990-10-50-03-01 y que sus opciones de escala completa, longitud de sistema, montaje y aprobación coincidan con la aplicación.
2. Compruebe el sistema de sondas: Confirme la compatibilidad con la sonda de proximidad 3300 NSv y el cable de extensión. Verifique la longitud total del sistema con la documentación aprobada del sistema.
3. Ajuste el espacio de la sonda: Posicione la sonda dentro del rango de espacio especificado de 0,5–1,75 mm. Utilice el procedimiento de configuración del fabricante y las herramientas de medición adecuadas.
4. Valide el objetivo: Confirme que el diámetro del objetivo cumpla el mínimo de 9,5 mm y que el material y las condiciones de la superficie del objetivo sean adecuados para el sistema de detección.
5. Compruebe la alimentación del lazo: Suministre +12 a +35 V de CC en los terminales del transmisor. Calcule la resistencia total del lazo, incluyendo el cableado y la resistencia de entrada receptora.
6. Verifique el canal receptor: Configure la entrada de PLC o DCS para 4–20 mA e introduzca la escala correcta en unidades de ingeniería para el rango de 0–10 mils pp.
7. Pruebe el lazo completo: Utilice un procedimiento de prueba aprobado para verificar la salida de corriente, el valor mostrado, la respuesta ante fallos y el comportamiento de recuperación.
8. Registre las lecturas de referencia: Documente el espacio de la sonda, el voltaje del lazo, la resistencia del lazo, los ajustes de cero y span, y las lecturas del canal receptor para futuros mantenimientos.

Para instalaciones en áreas peligrosas, siga exactamente las condiciones de aprobación, los procedimientos eléctricos del sitio y las instrucciones del fabricante. El contexto de alimentación de 28 V indicado no sustituye la verificación de la idoneidad de la instalación completa.

06 | Guía de diagnóstico para ingenieros de campo

Importante: La salida NOT OK es un comportamiento de indicación de fallos, no una prueba de que se detectará cada fallo posible de sonda, cable, transmisor o cableado. Siga el procedimiento de diagnóstico del fabricante y valide toda la cadena de medición.

07 | Perspectiva de Global PLC Spare HUB

Para el 990-10-50-03-01, tres comprobaciones merecen prioridad durante el reemplazo y la puesta en marcha: compatibilidad del sistema de sondas, espacio mecánico y margen de corriente del lazo. Un transmisor puede recibir alimentación y producir una corriente plausible incluso cuando el canal receptor utiliza el rango de ingeniería incorrecto. Ese error puede distorsionar los umbrales de alarma y las tendencias históricas.

Los ingenieros deben calcular la resistencia total del lazo al voltaje de alimentación real en lugar de depender únicamente del máximo de 1.000 Ω indicado a 35 V de CC. La resistencia del cable, la resistencia de entrada y otros dispositivos en serie consumen el voltaje disponible. Confirme el voltaje requerido en los terminales del transmisor bajo la peor carga del lazo.

Cuando aparezca una señal NOT OK, investigue la sonda y el cable de extensión antes de cambiar el cero o el span. Los ajustes no pueden corregir una conexión defectuosa o un sistema de sensores incompatible. Después del mantenimiento, compare la salida del transmisor con el sistema receptor y registre la línea de referencia para futuros análisis de tendencias.

08 | Preguntas frecuentes

P1: ¿Cómo determino si la opción de longitud de sistema de 5,0 m coincide con el conjunto de sonda instalado?

Identifique los números de pieza de la sonda 3300 NSv y el cable de extensión instalados, luego compare su longitud de sistema combinada aprobada con la configuración del transmisor. No asuma que la longitud física del cable por sí sola establece la compatibilidad eléctrica.

P2: ¿Qué debo considerar al conectar este transmisor a una entrada analógica de PLC?

Confirme que la entrada admita lazos de 4–20 mA de dos hilos, compruebe la resistencia de entrada y verifique el voltaje de alimentación restante en el transmisor. Configure el rango de ingeniería para 0–10 mils pp o 0–250 μm pp según sea necesario, y confirme cómo maneja el PLC las corrientes por debajo de 3,6 mA.

P3: ¿Puedo usar este modelo para medir directamente la velocidad de vibración?

Este modelo está especificado para una sonda de proximidad 3300 NSv y un rango de escala completa de desplazamiento. No proporciona directamente una medición de velocidad según las especificaciones suministradas. Seleccione un sistema de detección y acondicionamiento de señal adecuado si la aplicación requiere velocidad o aceleración.

P4: ¿Por qué se debe probar el lazo tanto en la entrada receptora como en el transmisor?

La precisión de salida del transmisor no incluye todos los errores introducidos por el cableado de campo, la resistencia de entrada, la configuración del canal o la escala del sistema de control. Comprobar ambos extremos ayuda a identificar caídas de cableado, configuraciones de entrada incorrectas y discrepancias entre la corriente medida y las unidades de ingeniería mostradas.

P5: ¿Qué información debo proporcionar al solicitar una cotización de reemplazo?

Proporcione el número de pieza completo del transmisor, los modelos de la sonda y el cable de extensión instalados, el rango de medición requerido, el voltaje de alimentación del lazo, el tipo de entrada receptora, los requisitos de montaje y la clasificación de área peligrosa. Estos detalles ayudan a verificar la compatibilidad de la configuración y reducen el riesgo de pedir un transmisor con las opciones incorrectas.

09 | Garantía, envío y detalles del paquete

• Producto: Transmisor de vibración Bently Nevada 990-10-50-03-01
• Garantía: Garantía de 12 meses, sujeta a los términos y condiciones aplicables del vendedor.
• Métodos de envío: FedEx, UPS y DHL, sujetos a los acuerdos de destino y envío.
• Contenido del paquete: Un transmisor 990-10-50-03-01. La sonda, el cable de extensión y los accesorios adicionales se incluyen solo cuando se enumeran explícitamente en la cotización.
• Asistencia para pedidos: Proporcione el número de pieza completo y los detalles del sistema existente para ayudar a confirmar la compatibilidad y disponibilidad.

Solicite una cotización a Global PLC Spare HUB para el Bently Nevada 990-10-50-03-01. Nuestro equipo puede revisar los detalles de su aplicación para ayudar a verificar la configuración requerida antes de realizar el pedido.
