990-05-70-02-05 Monitor de vibración 4–20 mA Bently Nevada Serie 990

Bently Nevada 990-05-70-02-05 | Transmisor de vibraciones 990

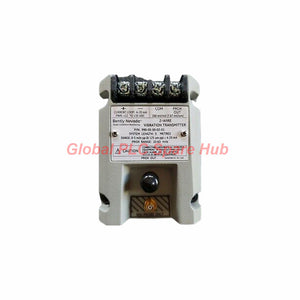

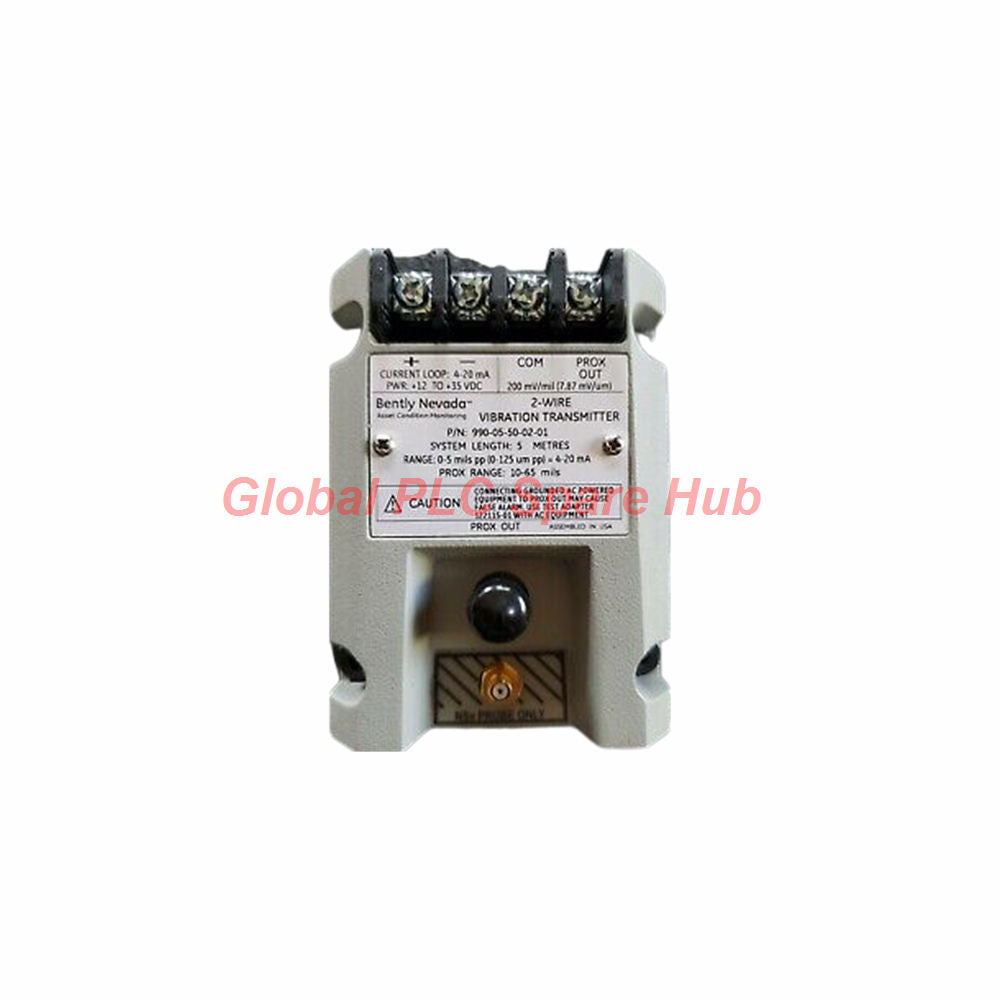

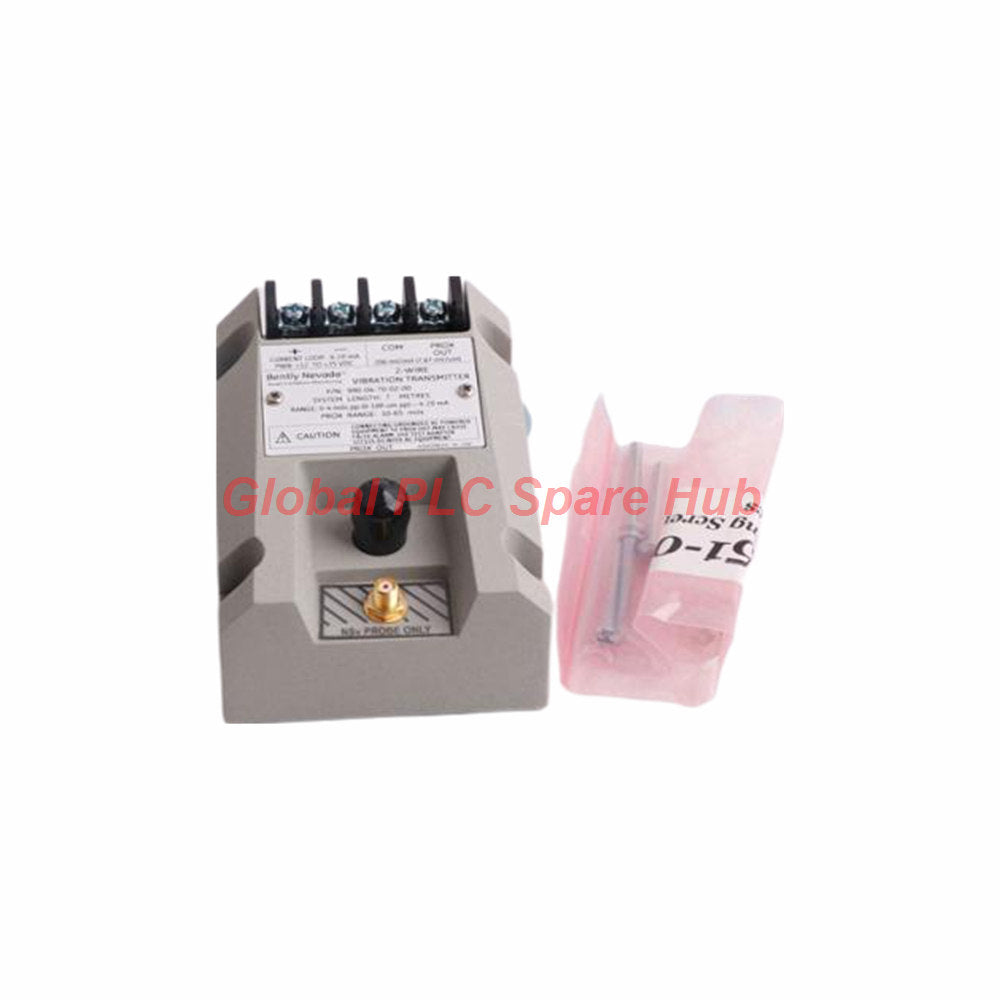

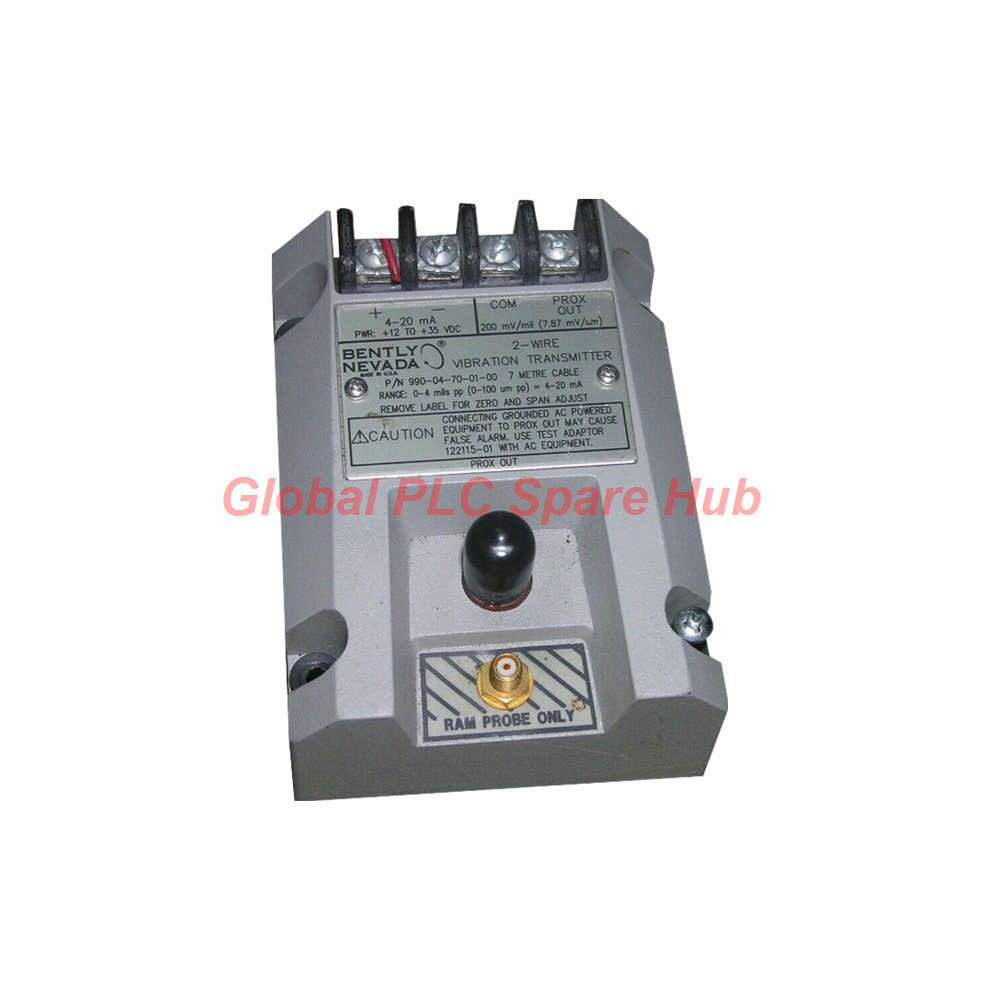

El Bently Nevada 990-05-70-02-05 es un transmisor de vibraciones de 2 hilos para el monitoreo de maquinaria. Acepta una sonda de proximidad sin contacto 3300 NSv compatible y un cable de extensión. El transmisor convierte la entrada de la sonda relacionada con las vibraciones en una señal de 4–20 mA para sistemas de control y monitoreo compatibles.

Esta unidad configurada proporciona un rango de escala completa de 0–5 mil pico a pico, una opción de longitud de sistema de 7,0 m, montaje con tornillos de mamparo y aprobaciones específicas para áreas peligrosas y aplicaciones marítimas. Confirme la configuración completa con la placa de identificación del equipo y los requisitos del proyecto antes de realizar el pedido.

Desglose de la configuración | Lea el sufijo

Código del modelo: 990 – 05 – 70 – 02 – 05

Origen indicado por el proveedor: Fabricado en EE. UU.

Parámetros de funcionamiento

Comprobaciones de la cadena de señal e instalación

1. Sonda y extensión: Use una sonda 3300 NSv compatible y un cable de extensión. Confirme la longitud de sistema especificada y la disposición de los conectores.
2. Espacio mecánico: Ajuste el espacio de la sonda entre 0,5–1,75 mm (20–55 mil) cuando se requiera el rango de escala completa. Verifique el diámetro del objetivo y el estado de la superficie.
3. Alimentación del lazo: Proporcione +12 a +35 VCC en los terminales del transmisor. Incluya la resistencia del cable y del receptor al comprobar el límite de lazo de 1.000 Ω.
4. Receptor de señal: Verifique que la entrada analógica del PLC, la entrada del DCS o el monitor de maquinaria acepte una señal de 4–20 mA de 2 hilos y esté configurada para el rango de ingeniería correcto.
5. Cero y span: Ajuste los controles externos utilizando el procedimiento de calibración aprobado y la configuración de prueba correcta.
6. Aprobación del área: Confirme que las marcas de aprobación del transmisor coincidan con la clasificación del área peligrosa, el método de instalación y los requisitos del sitio que la rigen.

Adecuación del equipo y áreas de aplicación

El transmisor 990 es adecuado para instalaciones de maquinaria donde una sonda de proximidad compatible mide la vibración del eje y se debe transmitir una señal de corriente a un sistema de monitoreo o control.

• Maquinaria rotativa: Bombas, ventiladores, compresores y otras máquinas con puntos de medición de proximidad al eje compatibles.
• Monitoreo por PLC y DCS: Proporciona una señal de 4–20 mA relacionada con las vibraciones a canales de entrada analógica compatibles.
• Equipos de proceso y servicios: Admite el seguimiento de tendencias de vibración y estrategias de alarma cuando se integra con la lógica de monitoreo del sitio.
• Instalaciones marítimas: La aprobación marítima ABS especificada puede respaldar proyectos navales aplicables; confirme el alcance de la aprobación y las condiciones de instalación.
• Ubicaciones peligrosas: Úselo solo donde se hayan verificado la aprobación exacta, el método de cableado y los requisitos de instalación.

No es un sistema de análisis de vibraciones independiente. Confirme si la aplicación requiere funciones adicionales de protección de maquinaria, datos de forma dinámica o lógica de alarma a nivel de sistema.

Comportamiento de diagnóstico y solución de problemas en campo

El comportamiento de la señal de fallo NOT OK del transmisor proporciona una indicación útil de una condición de medición inválida o inaceptable. Cuando ocurre NOT OK, se especifica que la salida caiga por debajo de 3,6 mA en 100 μs. Típicamente regresa después de que desaparezca la condición, con un intervalo de recuperación de 2–3 segundos.

Use el manual del equipo y los procedimientos de diagnóstico del sitio para determinar la causa de una condición NOT OK. Una corriente de lazo baja indica un estado de falla de medición o del lazo; por sí sola, no identifica el componente fallido.

Revisión global de PLC Spare HUB

Para la selección de un reemplazo, haga coincidir el sufijo completo del 990, no solo el nombre de la familia 990. La opción de escala completa determina el rango de medición previsto, mientras que la longitud del sistema y el montaje afectan la instalación física. Los códigos de aprobación son especialmente importantes para proyectos de áreas peligrosas y marítimos.

Antes de la puesta en servicio, verifique el espacio de la sonda, el voltaje de alimentación, la resistencia del lazo, el escalado del receptor y la respuesta de salida. Una prueba de lazo controlada ayuda a distinguir los problemas de configuración del transmisor de las fallas de la sonda, el cableado o el canal receptor.

Suministro, Garantía y Envío

• Producto: Transmisor de vibraciones Bently Nevada 990-05-70-02-05
• Garantía: 12 meses
• Transportistas: FedEx, UPS y DHL
• Estimación de despacho: Típicamente 24–48 horas después del procesamiento del pedido, sujeto a existencias y confirmación del pedido
• Verificación del pedido: Comparta el número de pieza completo y el área de aplicación para que se puedan comprobar los requisitos de configuración y aprobación.

Preguntas frecuentes

P1: ¿Qué información debo proporcionar al solicitar una cotización de reemplazo?

Proporcione el número de modelo completo, los detalles de la placa de identificación, la cantidad requerida, la clasificación del área de instalación y si la sonda y el cable de extensión existentes también serán reemplazados. Estos detalles ayudan a verificar la idoneidad de la configuración.

P2: ¿Cómo puedo confirmar que la opción de longitud de sistema de 7,0 m se adapta a mi conjunto de sonda instalado?

Compruebe los números de pieza de la sonda y el cable de extensión instalados y su longitud de sistema combinada frente a la documentación del equipo. No asuma que el sufijo de longitud del transmisor por sí solo confirma cada componente de cable en el campo.

P3: ¿Qué debo comprobar si un PLC muestra un valor de vibración que no coincide con el rango del transmisor?

Compare el escalado del canal del PLC con la opción de escala completa de 0–5 mil pp del transmisor. Luego verifique la corriente del lazo en puntos de prueba conocidos y revise la conversión de unidades de ingeniería del receptor.

P4: ¿La aprobación de la agencia listada es suficiente para cada instalación en un área peligrosa?

No. Confirme la marca de aprobación exacta, la jurisdicción, la zona o división, el método de instalación y cualquier requisito de sistema asociado. El ingeniero de seguridad o de áreas peligrosas del proyecto debe aprobar la instalación final.

P5: ¿Debo reemplazar la sonda y el transmisor juntos al solucionar un problema de corriente baja?

No automáticamente. Primero inspeccione la alimentación del lazo, el cableado, los conectores, el espacio de la sonda y el estado NOT OK. Si la falla persiste, use el procedimiento de prueba aprobado para aislar la sonda, el cable, el transmisor y la entrada receptora antes de seleccionar piezas de reemplazo.
