84661-15 Cables de interconexión blindados Bently Nevada con conductores

Descripción general de ingeniería y desglose de configuración

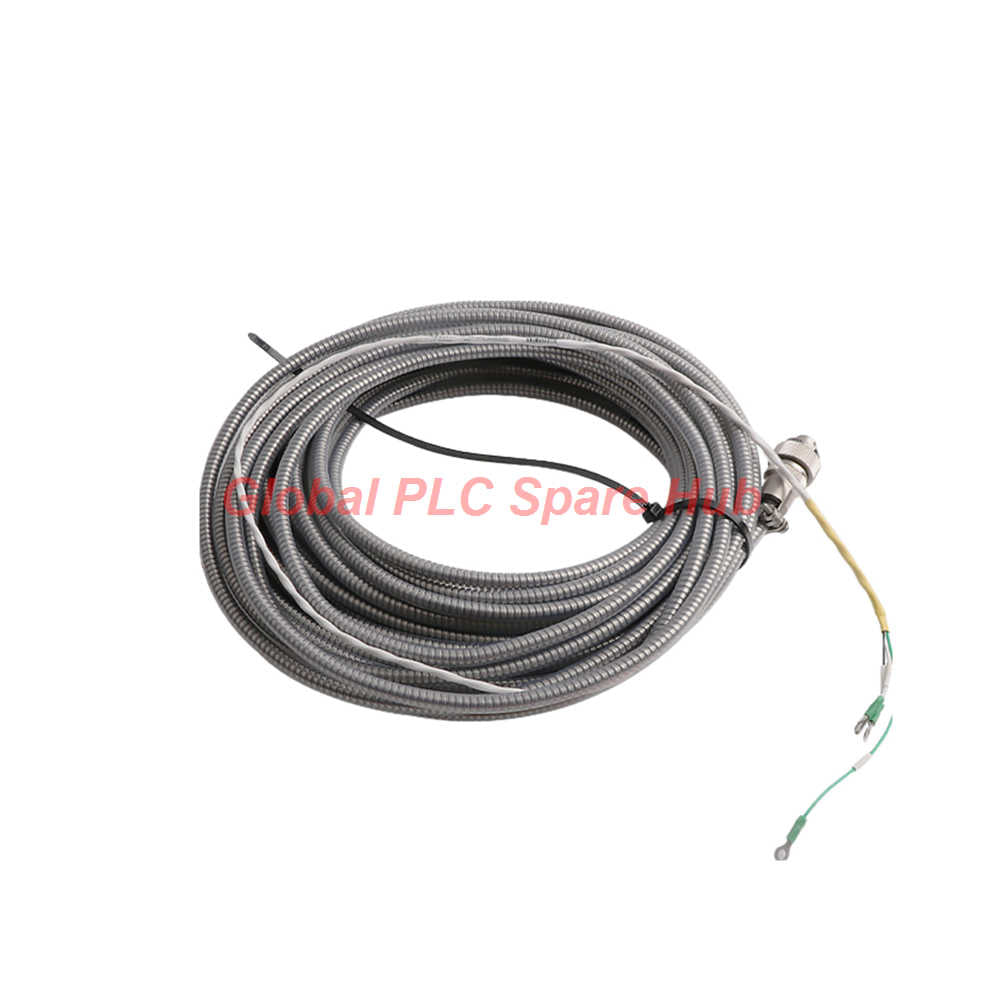

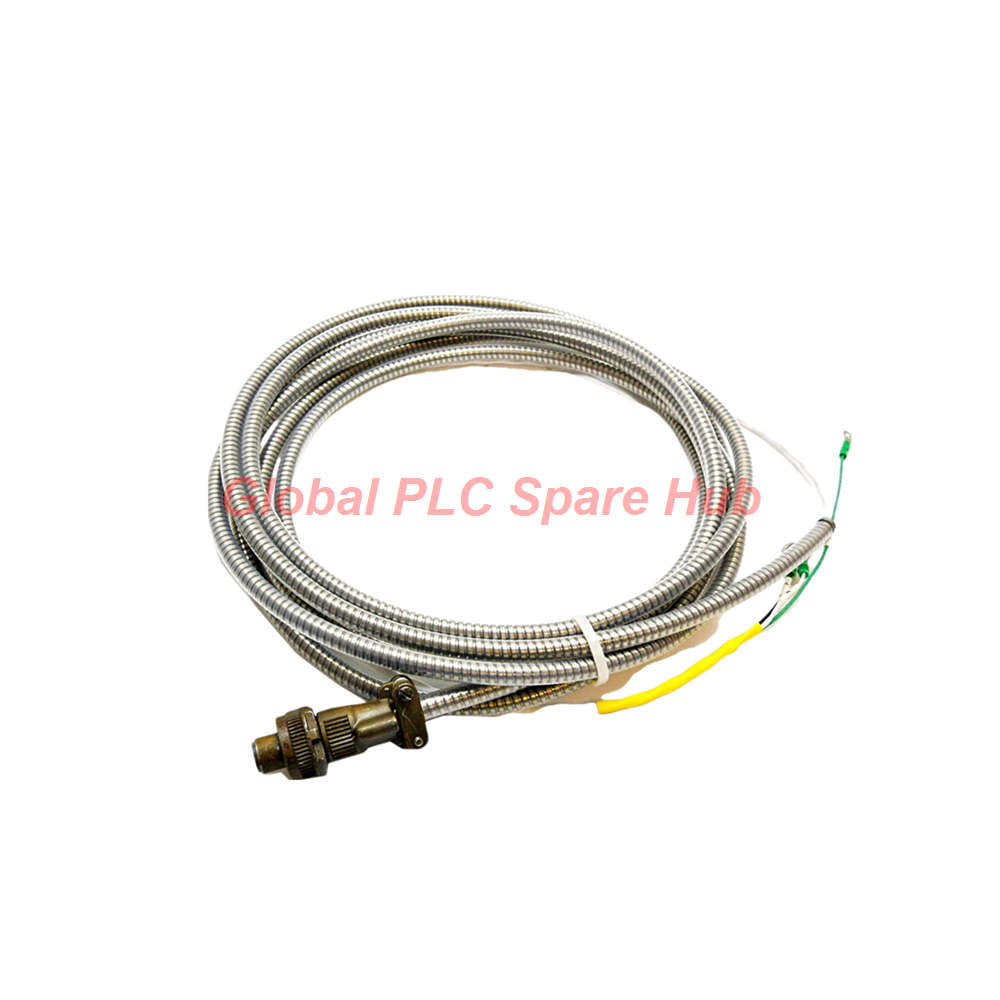

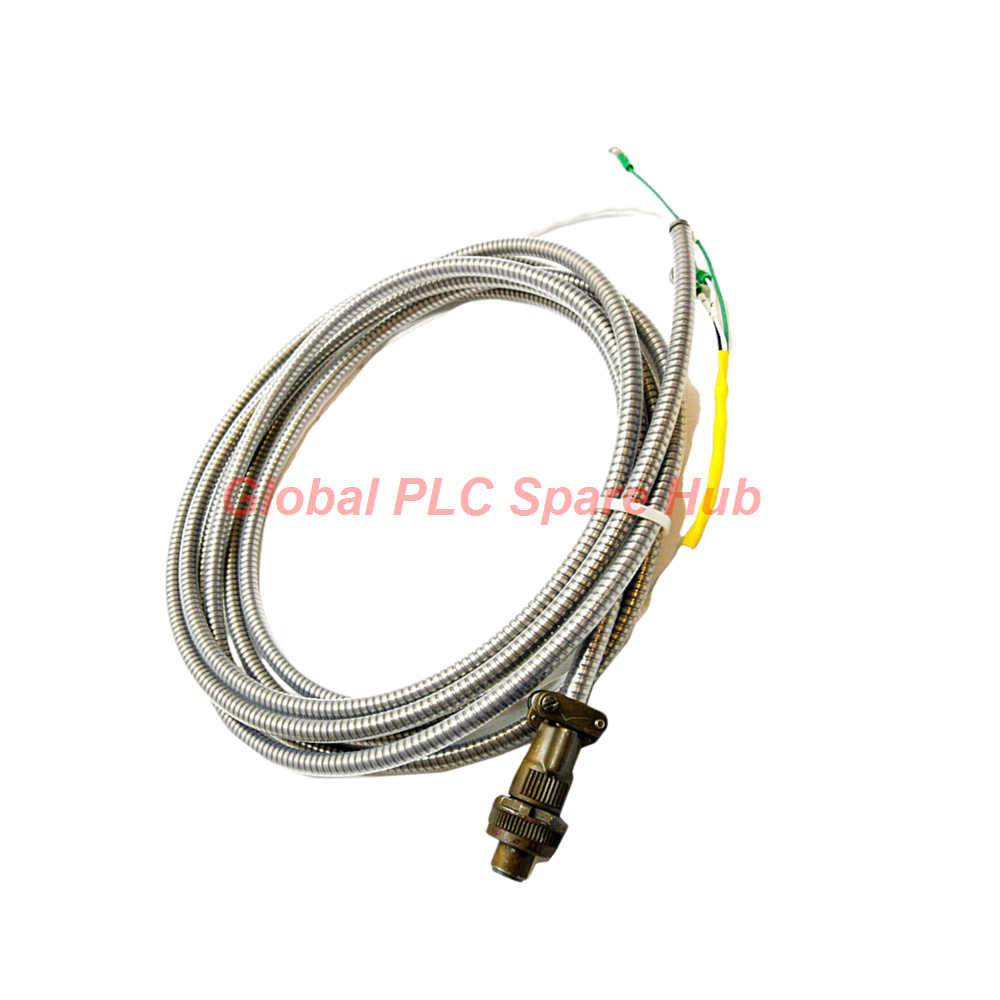

El modelo 84661-15 de Bently Nevada representa un conjunto de cable de interconexión de grado industrial diseñado para arquitecturas de monitoreo de vibraciones.
Esta configuración de producto sigue una taxonomía estructurada para la protección mecánica y la integridad de la señal:

• Modelo base: 84661 - Serie estándar de cables de extensión de interconexión.
• Sufijo de longitud (-15): Indica una longitud exacta ensamblada en fábrica de 15 pies (4,57 metros).
• Arquitectura de conductores: Diseño de dos conductores trenzados y blindados de 22 AWG.
• Blindaje mecánico: Blindaje metálico flexible integrado para entornos industriales severos.
• Diseño de terminación A: Conector hembra de dos enchufes resistente a la humedad en el lado de la interfaz de la sonda.
• Diseño de terminación B: Terminales robustos en el lado de conexión del hardware de monitoreo.

Matriz de especificaciones técnicas

Perspectiva de Global PLC Spare HUB y experiencia en campo

Los técnicos de instrumentación de campo seleccionan frecuentemente el 84661-15 al enrutar señales desde plataformas de turbinas peligrosas hasta cajas de conexiones locales.
Nuestras implementaciones de ingeniería demuestran que el blindaje metálico externo protege a los conductores internos de 22 AWG del aplastamiento físico durante el mantenimiento pesado de la planta.
El uso de conectores hembra resistentes a la humedad evita con éxito la conexión a tierra de la señal provocada por la condensación en los gabinetes de turbinas de gas exteriores.

Maquinaria de destino y capacidades de diagnóstico

Este cable de interconexión está optimizado para su integración con sistemas de transductores de corrientes de Foucault que monitorean:

• Turbinas de gas y vapor industriales de servicio pesado
• Compresores centrífugos y axiales en plantas petroquímicas
• Bombas de agua de alimentación de calderas de gran tamaño y etapas múltiples
• Cojinetes críticos de generadores hidroeléctricos
• Diagnósticos de telemetría de posición axial y vibración radial del eje en tiempo real

Garantía, logística y cumplimiento

Global PLC Spare HUB respalda el 84661-15 con una garantía de calidad integral de 12 meses.
La logística global acelerada se gestiona a través de mensajeros urgentes de confianza, incluyendo FedEx, UPS y DHL.
Los pedidos estándar se procesan, empaquetan de forma segura y se envían en un plazo de 24 a 48 horas para minimizar el tiempo de inactividad industrial.

Comparación de modelos y guía de selección

Evalúe variantes de longitud alternativas dentro de la misma familia de productos:

• 84661-15: Configuración de fábrica que presenta un tramo físico de 15 pies.
• 84661-17: Configuración alternativa que presenta un tramo físico de 17 pies.
• Consejo de selección: Mida siempre las rutas exactas de las bandejas de cables desde la carcasa de la sonda hasta el bastidor del monitor antes de elegir los sufijos de longitud, asegurando que la capacitancia total del bucle permanezca dentro de las especificaciones del fabricante del sistema.

Preguntas frecuentes (FAQ)

Pregunta: ¿Cuál es la función principal del blindaje metálico en el cable 84661-15?

Respuesta: El blindaje exterior proporciona protección mecánica contra riesgos de abrasión, aplastamiento y cortes presentes en entornos operativos de turbinas severos.

Pregunta: ¿Puedo cortar o empalmar el cable 84661-15 en campo si es demasiado largo?

Respuesta: La modificación en campo de los cables de extensión de corrientes de Foucault altera la resistencia y capacitancia total del bucle, lo que afecta negativamente la precisión de la calibración; pida siempre la longitud prefabricada exacta requerida.

Pregunta: ¿Cómo evita el conector resistente a la humedad los disparos falsos por vibración?

Respuesta: Forma un sello hermético sobre la conexión de los pines, evitando que la humedad y la neblina de aceite creen corrientes de fuga que distorsionen las señales de vibración de alta frecuencia.

Pregunta: ¿Cuál es el procedimiento recomendado para asegurar los terminales en el extremo 2?

Respuesta: Asegúrese de que los tornillos de los terminales estén apretados según los valores especificados por el fabricante del bastidor y verifique la continuidad del blindaje a tierra para mantener el rechazo a la interferencia electromagnética.

Pregunta: ¿Cómo debo determinar si usar el 84661-15 o una variante más larga como el 84661-17?

Respuesta: Trace la ruta física de la bandeja de cables permitiendo bucles de holgura; si un tramo de 15 pies deja los extremos de los terminales tensos, cambie a la opción de 17 pies para evitar tensión mecánica en los pines del conector.
