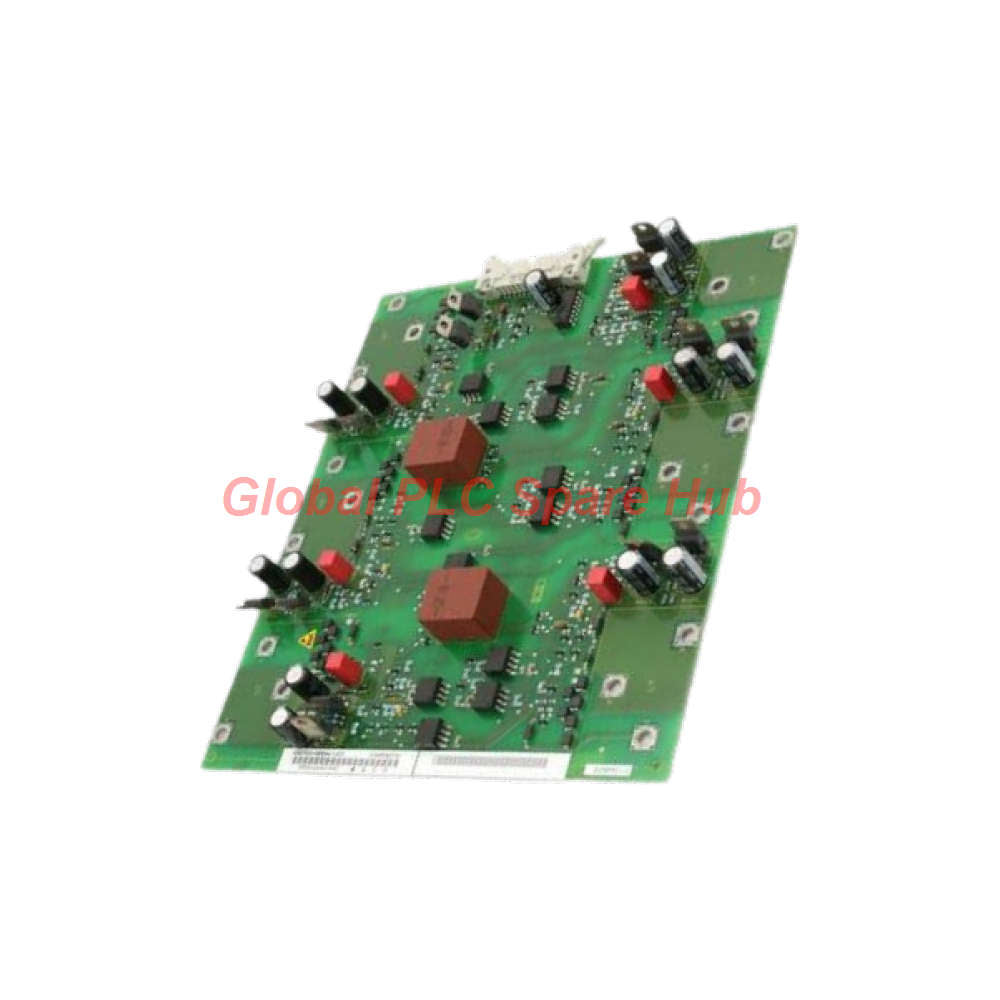

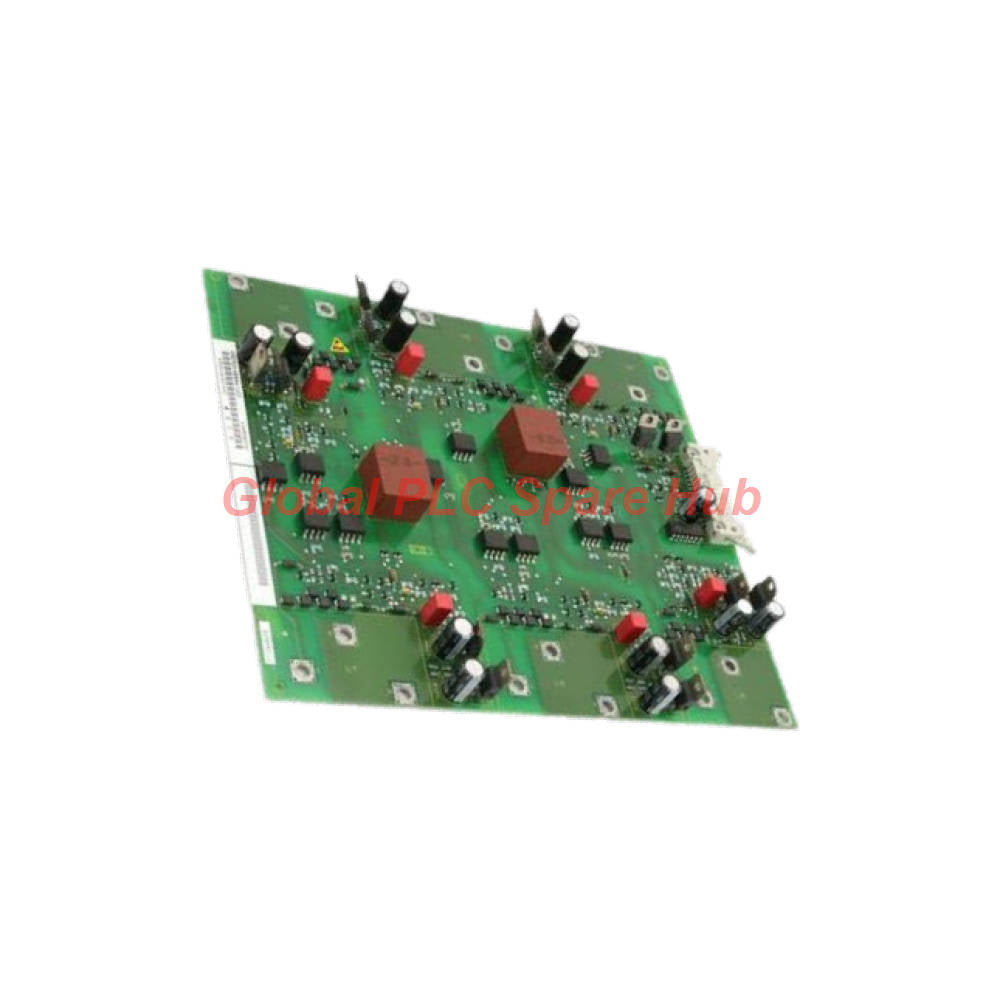

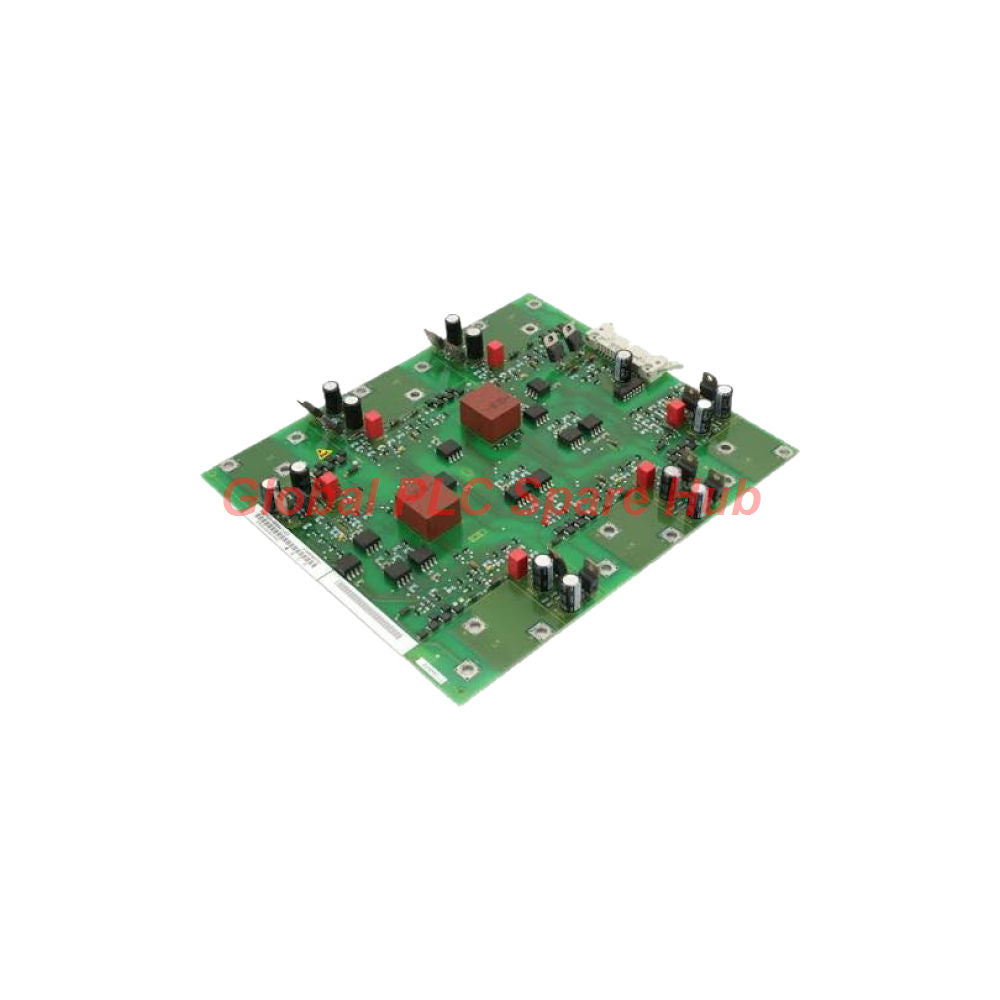

6SE7031-0EE84-1JC0 Accionamientos de CA SIMOVERT Master Drives Siemens

Arquitectura central y resumen ejecutivo

El equipo Siemens 6SE7031-0EE84-1JC0 es un subensamblaje de potencia y control de inversor para trabajo pesado, diseñado específicamente para la línea de productos SIMOVERT MASTERDRIVES. Operando dentro de un rango de entrada de CA trifásica de 380V a 460V a 50Hz/60Hz, este módulo de grado industrial maneja corrientes de operación continuas de hasta 92A y picos de sobrecarga transitorios que alcanzan los 146A. Diseñado para sistemas de movimiento de alto rendimiento, ofrece una precisión excepcional y durabilidad térmica en entornos de fabricación exigentes.

Los ingenieros eléctricos especifican el módulo 6SE7031-0EE84-1JC0 para modernizaciones y actualizaciones críticas de maquinaria donde la estabilidad a largo plazo del sistema es vital. Su factor de forma compacto (25.40 cm de ancho x 2.50 cm de profundidad x 27.90 cm de altura) y la distribución optimizada del peso permiten una integración sin problemas en gabinetes de control industrial estándar.

Parámetros técnicos completos

• Marca del fabricante: Siemens
• Línea de producto: SIMOVERT MASTERDRIVES
• Número de pieza / Modelo: 6SE7031-0EE84-1JC0
• Identificación UPC: 662643064087
• Tipo de módulo: Unidad inversora de CA / Módulo de control
• Rango de voltaje de entrada: Trifásico de 380 V a 460 V CA
• Frecuencia de línea: Doble compatibilidad 50 Hz / 60 Hz
• Capacidad de corriente: 92 A nominal continua / 146 A capacidad de sobrecarga pico
• Temperatura ambiente de funcionamiento: 0°C a +60°C
• Tolerancia a la humedad: Hasta 80% sin condensación (operación y almacenamiento)
• Altitud máxima de operación: Hasta 1000 metros sobre el nivel del mar sin reducción de potencia (derating)
• Dimensiones físicas: 25.40 cm (A) x 2.50 cm (P) x 27.90 cm (27.9 cm) (H)
• Peso neto del hardware: 0.75 lbs (0.34 kg) [Peso neto del ensamblaje del chasis aprox. 1 kg]
• Cumplimiento y medio ambiente: No cumple con RoHS; contiene sustancias SVHC (Plomo, Monóxido de Plomo, Sulfuro de Cadmio, DMF, EDA superior al 0.1% p/p bajo REACH Art. 33); obligación de recogida WEEE: No

Perspectiva de Global PLC Spare HUB

De acuerdo con la perspectiva de Global PLC Spare HUB, el módulo 6SE7031-0EE84-1JC0 es un componente de reemplazo fundamental para los accionamientos industriales pesados antiguos. Los técnicos de campo señalan que los sistemas SIMOVERT MASTERDRIVES más antiguos requieren una verificación cuidadosa del voltaje del bus antes de reemplazar las secciones de potencia. El uso de módulos genuinos probados en fábrica evita fallas de sincronización en la placa PMU (Unidad de Parametrización y Monitoreo) y evita costosas interrupciones de comunicación en los bucles maestros PROFIBUS-DP.

Equipos de destino y escenarios de aplicación en industria pesada

• Laminadores de metal: Controla rodillos de accionamiento principal de alta inercia y bobinadoras auxiliares de trefilado.
• Maquinaria de papel y celulosa: Gestiona secciones de manipulación de banda de motor múltiple sincronizado y calandras.
• Minería y procesamiento de minerales: Acciona sistemas de cintas transportadoras de alto par y bombas de lodo de trabajo pesado.
• Sistemas de grúas y polipastos grandes: Regula cargas dinámicas de elevación y maniobras de frenado regenerativo.
• Líneas de extrusión química: Acciona extrusoras de tornillo de alta viscosidad que requieren un suministro constante de par a baja velocidad.

Capacidades de diagnóstico avanzado y monitoreo de fallas

La arquitectura del 6SE7031-0EE84-1JC0 comunica parámetros de diagnóstico en tiempo real hacia el rack de control central. Cuando ocurren anomalías operativas, el sistema genera códigos de error precisos para agilizar la resolución de problemas:

• F001 a F006 (Sobrecorriente / Sobretensión): Detecta picos de voltaje en el enlace de CC o picos repentinos de carga del motor.
• F008 / F009 (Falla de suministro principal): Identifica la pérdida de fase de entrada o caídas de voltaje de CA inaceptables en la red de 380V-460V.
• F011 / F015 (Sobretemperatura): Monitorea las temperaturas del disipador de calor y del ambiente para prevenir fallas térmicas de los semiconductores cerca de los límites de 60°C.
• F025 / F026 (Errores de comunicación): Señala la desconexión del bus serial o del cable plano entre las capas de control y potencia.

Logística, envío exprés y garantía de 12 meses

• Términos de garantía: Respaldado por una garantía de reemplazo completa de 12 meses que cubre defectos de hardware.
• Procesamiento de despacho: Cumplimiento rápido de pedidos y despacho en un plazo de 24 a 48 horas.
• Transportistas globales: Logística internacional segura gestionada a través de FedEx, UPS y DHL.

Preguntas frecuentes profesionales (FAQ)

P1: ¿Se puede operar el módulo 6SE7031-0EE84-1JC0 con una fuente de alimentación de entrada de 220V CA?

R1: No, el 6SE7031-0EE84-1JC0 está diseñado explícitamente para un rango de entrada trifásico de 380V a 460V CA. Suministrar 220V activará fallas por subtensión e impedirá la carga correcta del enlace de CC.

P2: ¿Qué precauciones deben tomar los técnicos con respecto al cumplimiento de las sustancias REACH durante la manipulación?

R2: Debido a que este producto contiene sustancias reguladas como plomo y monóxido de plomo por encima del 0.1% (p/p) según REACH Art. 33, los técnicos deben seguir los protocolos de seguridad estándar de manipulación de componentes electrónicos, usar guantes y lavarse las manos después del mantenimiento.

P3: ¿Cómo manejo el reemplazo si mi accionamiento antiguo muestra un código de falla F025 intermitente?

R3: Una falla F025 generalmente indica una pérdida de comunicación interna del bus. Inspeccione los cables planos que conectan la placa de control del 6SE7031-0EE84-1JC0 a la pila de potencia del inversor en busca de acumulación de polvo o conexiones sueltas antes de reemplazar el módulo.

P4: ¿Qué factores ambientales afectan la operación de este accionamiento en el límite ambiental máximo de 60°C?

R4: Operar cerca de los 60°C requiere asegurar que el flujo de aire del gabinete cumpla con los requisitos de ventilación forzada y que la humedad relativa permanezca estrictamente por debajo del 80% sin condensación para prevenir la microcorrosión en los puntos de soldadura expuestos.

P5: ¿Cuál es la mejor guía de compra al adquirir componentes obsoletos de SIMOVERT MASTERDRIVES?

R5: Al seleccionar piezas de repuesto como el 6SE7031-0EE84-1JC0, siempre haga coincidir la versión exacta del firmware y el índice de revisión del hardware que figura en la placa de identificación para garantizar una integración sin problemas con las placas de control CUVC o CUD1 existentes.
