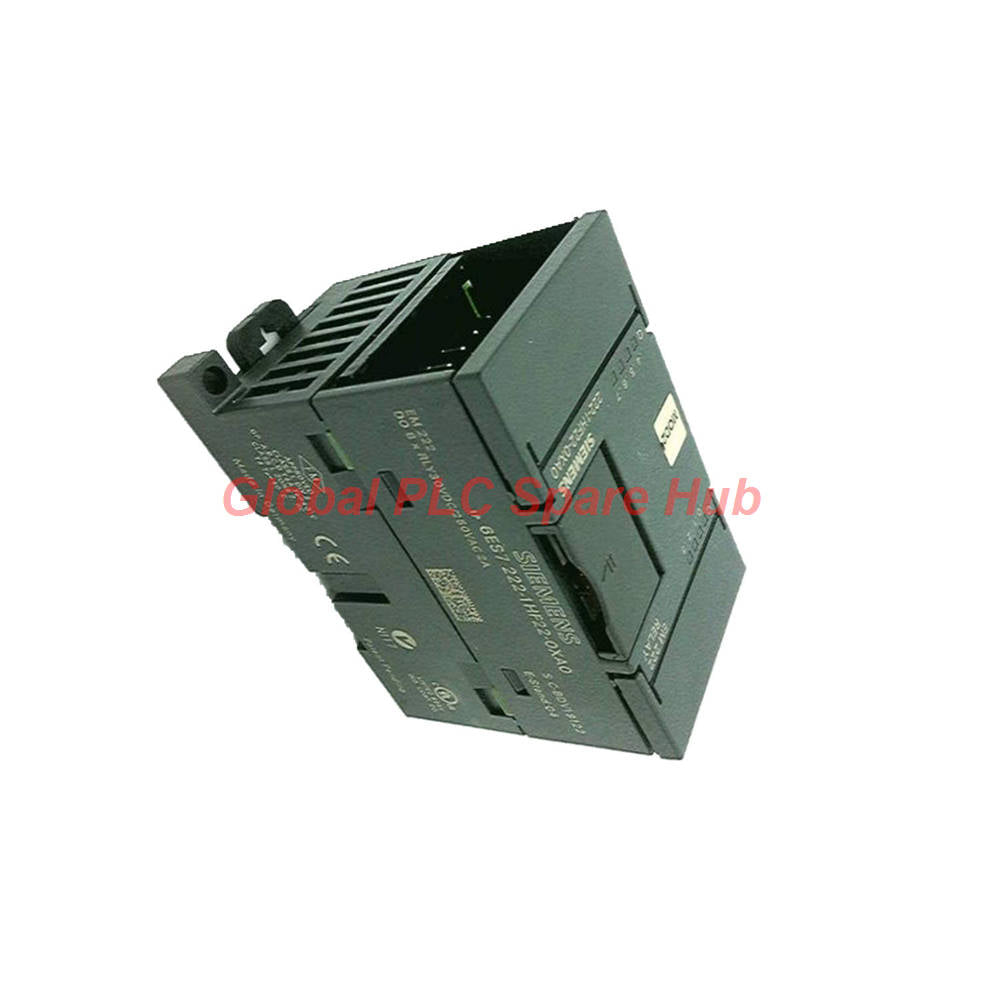

6ES7222-1HF22-0XA0 Siemens SIMATIC S7-200 EM 222 | 8 canales

Informe técnico de ingeniería

El Siemens 6ES7222-1HF22-0XA0 es un módulo de expansión de salida digital de alta fiabilidad diseñado exclusivamente para la serie de controladores SIMATIC S7-200.

Los equipos de ingeniería implementan este hardware para interconectar configuraciones lógicas de bajo voltaje con actuadores de campo de alta corriente.

Cuenta con 8 salidas de relé robustas estructuradas en grupos aislados de cuatro.

Cada contacto conmuta hasta 2 A en un amplio espectro de voltaje de forma segura.

Con terminales enchufables, esta unidad compacta agiliza la integración física al tiempo que ofrece un rendimiento de conmutación determinista.

Arquitectura principal y especificaciones técnicas

• Marca: Siemens
• Modelo: 6ES7222-1HF22-0XA0
• Serie: SIMATIC S7-200
• Tipo de componente: Bloque de extensión de salida digital EM 222
• Configuración de salida: 8 contactos de relé tipo A (SPST)
• Aislamiento eléctrico del canal: Segmentado en dos grupos operativos distintos de 4 canales cada uno
• Tensión nominal de carga de CC: 24 V nominal (acepta un rango operativo de 5 V CC a 30 V CC)
• Tensión nominal de carga de CA: 24 V a 230 V nominal (acepta un rango operativo de 5 V CA a 250 V CA)
• Tolerancia de frecuencia de red de CA: 47 Hz mínimo hasta 63 Hz de frecuencia de línea máxima
• Consumo de corriente del bus interno: Consume un máximo de 40 mA de la línea de la placa base de 5 V CC
• Consumo de conmutación externo: Consume un máximo de 72 mA de la alimentación externa L+
• Disipación térmica: Produce una pérdida de potencia localizada típica de 2 W durante las condiciones de carga máxima
• Clasificación de corriente de contacto: Máximo 2 A por canal en toda la curva de temperatura de 0 a 55 °C
• Corriente de salida agregada total: Soporta hasta 8 A por grupo de conductor común en todos los planos de montaje
• Vida útil de actuación mecánica: Certificado para 10,000,000 operaciones en seco bajo carga eléctrica cero
• Vida útil de actuación eléctrica: Certificado para 100,000 operaciones bajo carga inductiva máxima nominal
• Carga de lámpara maximizada: Impulsa elementos incandescentes resistivos de hasta 200 W totales por canal
• Umbrales de cableado de campo: Soporte directo para recorridos de campo blindados de hasta 500 m o sin blindaje de 150 m
• Método de terminación de cableado: Conjuntos de terminales de tornillo enchufables extraíbles para una implementación rápida
• Dimensiones físicas: Factor de forma que mide 45 mm de ancho x 80 mm de alto x 62 mm de profundidad
• Masa neta del hardware: Pesa aproximadamente 170 g

Interoperabilidad del equipo host

El Siemens 6ES7222-1HF22-0XA0 funciona como un bloque de expansión no administrado que se conecta directamente al bus de expansión de estas unidades de procesamiento host:

• Unidades centrales de procesamiento Micro PLC SIMATIC S7-221
• Unidades centrales de procesamiento Compact PLC SIMATIC S7-222
• Unidades de procesamiento estándar modulares SIMATIC S7-224
• Unidades de procesamiento analógico integradas de alta velocidad SIMATIC S7-224XP
• Procesadores de automatización industrial de alta capacidad SIMATIC S7-226

Implementaciones de campo objetivo

• Interconexión de la lógica del controlador digital con bobinas de contactores de CA monofásicos de servicio pesado y arrancadores de motor.
• Gestión de configuraciones centralizadas de luces piloto, anunciadores de alarma y sirenas físicas remotas.
• Control de elementos calefactores resistivos, solenoides de procesos industriales y colectores neumáticos automatizados.
• Encaminamiento de señales de voltaje externas limpias y de múltiples fuentes a sistemas de control distribuido maestros.

Ingeniería de protección y diagnóstico de red

• Verificación óptica del estado del bus: Los indicadores LED incorporados muestran instantáneamente los estados de energización de la bobina de salida individual.
• Desacoplamiento galvánico de alto potencial: Protege la electrónica de la placa base interna de la CPU contra picos de voltaje del lado del campo.
• Requisitos de protección externa: Requiere fusibles externos de acción rápida para proteger los contactos secos contra arcos de sobrecorriente.
• Supresión de fuerza contraelectromotriz inductiva: Requiere amortiguadores RC externos o diodos de rueda libre al accionar bobinas inductivas.

Análisis de Global PLC Spare HUB

El Siemens 6ES7222-1HF22-0XA0 sigue siendo una herramienta esencial para mantener nodos de automatización robustos y descentralizados.

Los ingenieros valoran esta variante específica por sus capacidades de aislamiento de doble grupo.

Este diseño estructural permite a los usuarios ejecutar diferentes voltajes de CA y CC en un solo módulo físico de forma segura.

Su perfil compacto de 45 mm proporciona una opción de relé de alta densidad inmediata para gabinetes de control ajustados.

Al tener una alta capacidad de contacto de 2 A, elimina por completo la necesidad de relés de interposición externos.

Logística y condiciones de garantía

• Embalaje estándar: Caja protectora antiestática de fábrica que contiene el módulo y los cabezales de terminales.
• Distribución por mensajería exprés: Envío internacional prioritario gestionado exclusivamente a través de FedEx, UPS o DHL.
• Plazo de procesamiento: Envío garantizado dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
• Cobertura ampliada: Se proporciona una garantía comercial completa de 12 meses que cubre el funcionamiento de los componentes.

Preguntas frecuentes de ingeniería avanzada

¿Cómo se debe cablear este bloque de expansión para mezclar voltajes de CA y CC en el mismo módulo físico?

Debe mantener los voltajes separados utilizando los dos grupos de canales aislados del módulo.

Conecte sus cargas de CC a los canales 0 a 3, y cablee sus cargas de CA a los canales 4 a 7.

Esta configuración mantiene los dos tipos de voltaje seguros y separados.

¿Qué síntomas de campo indican que un contacto de relé de canal se ha soldado, y cómo lo verifico?

Si un actuador de campo permanece encendido cuando el LED de estado se apaga, el contacto del relé puede haberse soldado.

Para verificar esto, desconecte el bloque de terminales y verifique la resistencia entre los puntos terminales.

Una lectura de 0 ohmios confirma un contacto soldado.

¿Se puede utilizar esta unidad de relé específica directamente para conmutar bucles de instrumentos analógicos de baja corriente?

No, este modelo no se recomienda para el enrutamiento de señales analógicas de milivoltios o miliamperios.

Los contactos de potencia de servicio pesado necesitan una carga mínima para perforar la acumulación de óxido.

La conmutación de señales de bajo nivel puede provocar una resistencia inconsistente y pérdida de señal.

¿Por qué es obligatoria la supresión de sobretensiones externa para este módulo al accionar solenoides inductivos?

Este módulo carece de circuitos amortiguadores internos para ahorrar espacio y reducir costos.

Cuando las cargas inductivas se apagan, generan picos de alto voltaje que producen arcos a través de los contactos del relé.

Debe instalar supresores externos para evitar el desgaste de los contactos.

¿Cuál es la mejor manera de extender la vida útil de los relés internos al conmutar cargas de alta frecuencia?

Reduzca la frecuencia de conmutación y evite operar los contactos a su límite de corriente máximo de 2 A de forma continua.

Para aplicaciones de alta frecuencia, recomendamos utilizar módulos de salida de estado sólido en lugar de relés mecánicos.

Guía de adquisiciones

• Confirmar la serie del procesador host: Verifique que su controlador objetivo pertenezca específicamente a la generación S7-22X antes de realizar el pedido.
• Revisar las restricciones de corriente: Verifique sus necesidades de energía simultáneas totales para asegurarse de que no se exceda el límite de corriente del grupo agregado de 8 A.
• Solicitar elementos de repuesto: Recomendamos adquirir bloques de terminales enchufables de repuesto junto con el módulo para acelerar las tareas de reemplazo en campo.
