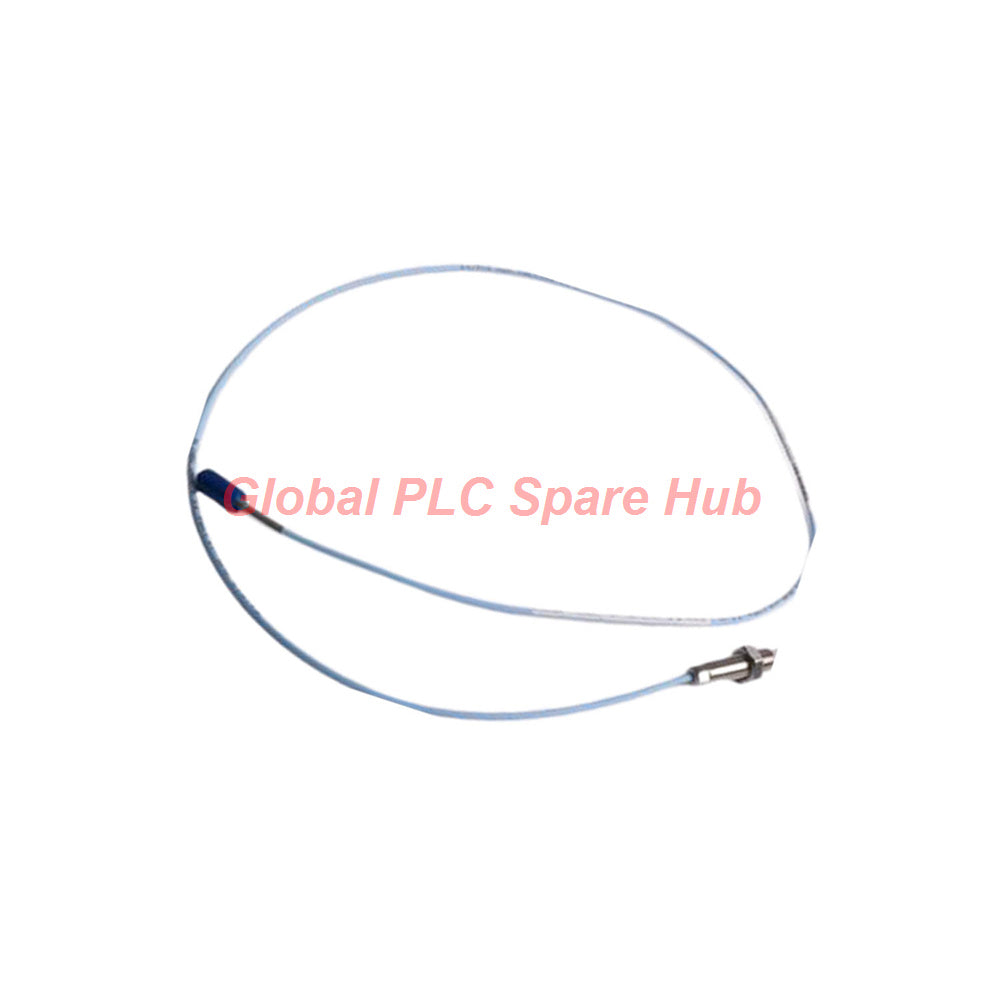

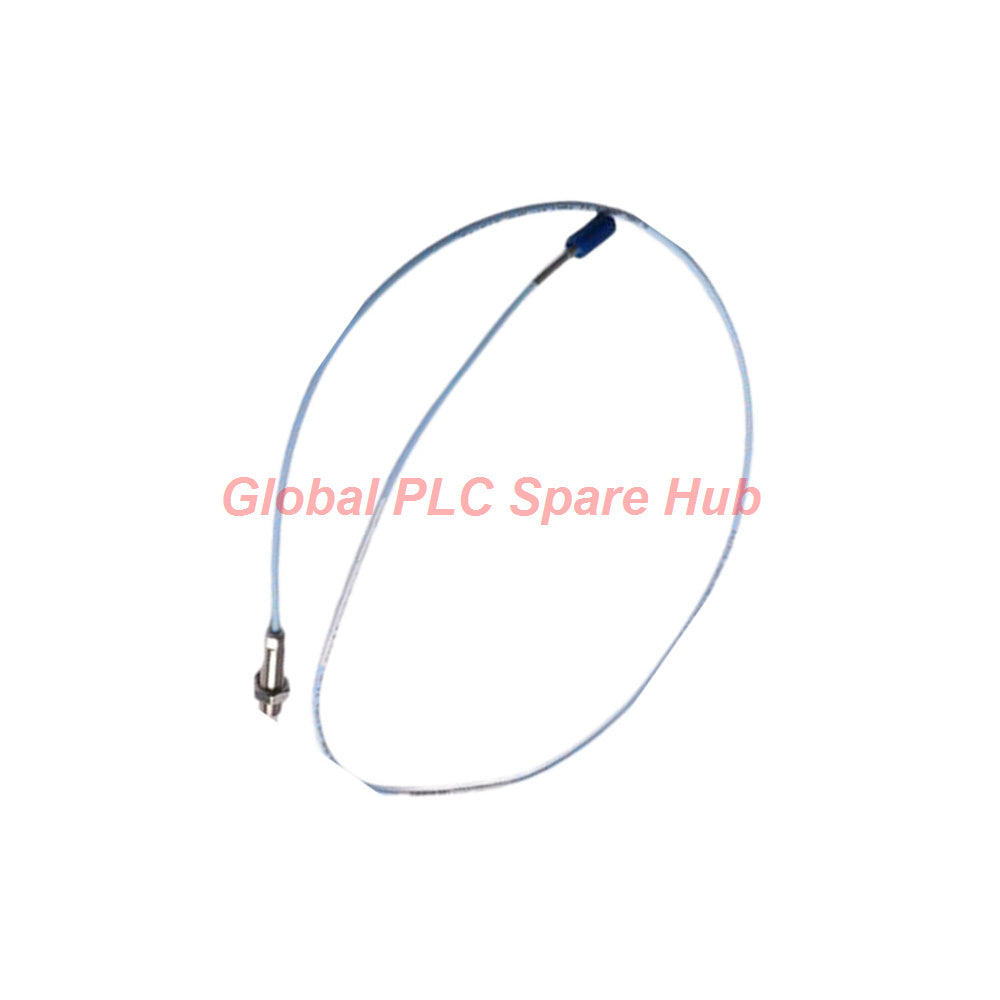

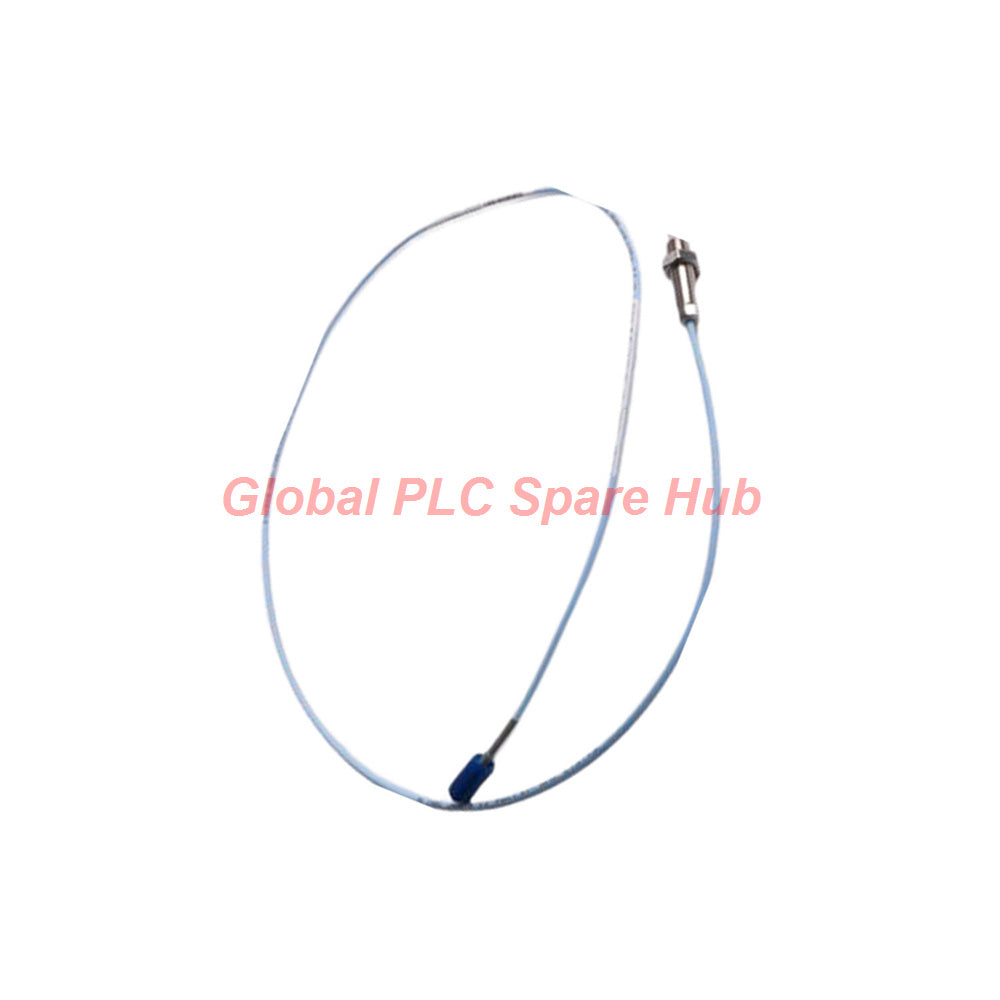

330908-22-31-10-01-05 Sonda de proximidad Bently Nevada 3300 NSv
Manufacturer: Bently Nevada
Product No.: 330908-22-31-10-01-05
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Conocimientos del HUB de repuesto de PLC Global
El monitoreo de vibración de precisión en turbomaquinaria requiere sensores de proximidad especializados capaces de medir áreas objetivo pequeñas o velocidades de rodadura lentas. La sonda 330908-22-31-10-01-05 está diseñada para aplicaciones no estándar donde las sondas tradicionales 3300 XL están restringidas. La experiencia de ingeniería de campo demuestra que la gestión adecuada del par de apriete (se recomienda 11.3 N•m) durante la instalación evita el agarrotamiento de la rosca en la carcasa de acero inoxidable AISI304 al tiempo que garantiza un rendimiento preciso del voltaje de separación en entornos de alta temperatura.
Árbol de Desglose de la Configuración
-
Número de Parte Base: 330908 - Serie de Sondas de Proximidad Bently Nevada 3300 NSv (rosca 3/8-24 UNF, sin armadura)
- Opción de Longitud sin Rosca: 22 = 2.2 pulgadas de cuerpo sin rosca
- Opción de Longitud Total de la Carcasa: 31 = 3.1 pulgadas de longitud total de la carcasa
- Opción de Longitud Total: 10 = 1.0 metro (39 pulgadas) de longitud de cable
- Opción de Conector y Cable: 01 = Conector coaxial en miniatura ClickLoc con protector y cable estándar
- Opción de Aprobación de Agencia: 05 = Múltiples aprobaciones para áreas peligrosas
Matriz de Especificaciones Técnicas
| Parámetro de Ingeniería | Detalles de la Especificación Técnica |
|---|---|
| Marca y Serie | Sistema de Transductor de Proximidad Bently Nevada 3300 NSv |
| Modelo / Número de Catálogo | 330908-22-31-10-01-05 |
| Punta de Sonda y Material de la Carcasa | Punta de sulfuro de polifenileno (PPS) con carcasa de acero inoxidable AISI304 |
| Resistencia de CC (R_PROBE) | 4.2 ± 0.5 ohmios desde el conductor central hasta el conductor exterior |
| Temperatura de Funcionamiento | -52 grados Celsius a +177 grados Celsius (-62°F a +351°F) |
| Especificaciones de Par de Apriete | 11.3 N•m (100 in•lb) recomendado; 33.9 N•m (300 in•lb) límite máximo |
| Material del Sello de Presión | Junta tórica de Viton diseñada para sellar la presión diferencial en la punta de la sonda |
| Peso Físico | Aproximadamente 14 a 150 gramos (0.5 a 5.3 oz) según la configuración |
Logística, Garantía y Cumplimiento
- Transportistas de Cumplimiento: Entrega internacional segura gestionada a través de FedEx, UPS y DHL.
- Ventana de Envío: Procesamiento rápido que garantiza el envío desde el almacén en un plazo de 24 a 48 horas.
- Garantía de Calidad: Cubierta por una garantía operativa integral de 12 meses.
- Estándares de Cumplimiento: Fabricado con múltiples certificaciones globales para áreas peligrosas (Opción 05).
Equipos Compatibles y Escenarios de Aplicación Objetivo
- Monitores Compatibles: Sistemas de bastidor de monitoreo de vibración Bently Nevada 3500 y 3300.
- Monitoreo de Ejes de Compresores: Mediciones especializadas en compresores alternativos y diámetros de eje pequeños.
- Turbinas de Vapor y Gas: Posición de empuje y seguimiento de vibración radial en holguras mecánicas estrechas.
- Generadores Hidroeléctricos: Análisis de excentricidad del eje a baja velocidad y dinámica del rotor.
Guía de Selección y Consejos de Ingeniería
Al seleccionar sondas de proximidad para espacios reducidos, verifique que la longitud sin rosca (2.2 pulgadas en este modelo) coincida con los requisitos de holgura de su soporte. Asegúrese de que las temperaturas ambiente de funcionamiento no caigan por debajo de -34 grados Celsius durante períodos prolongados para evitar la degradación prematura del sello de presión de la junta tórica de Viton.
Preguntas Frecuentes
¿Cuál es la principal diferencia técnica entre las sondas 3300 NSv y las sondas estándar 3300 XL?
La sonda NSv está específicamente diseñada para áreas objetivo más pequeñas, diámetros de eje mínimos o mediciones de rodadura lenta donde los rangos lineales estándar son insuficientes.
¿Por qué es fundamental mantener el par de apriete recomendado de 11.3 N•m durante el montaje de la sonda?
Aplicar el par de apriete correcto garantiza una sujeción mecánica segura sin distorsionar las roscas de acero inoxidable 3/8-24 UNF ni dañar la alineación interna de la bobina.
¿Qué precauciones deben tomarse al instalar sondas en entornos bajo cero?
La experiencia de campo dicta evitar la exposición sostenida a temperaturas inferiores a -34°C antes de la instalación para salvaguardar la integridad del sello de presión de la junta tórica de Viton.
¿Cómo ayuda el diseño del conector ClickLoc a los técnicos de campo durante la configuración?
El conector coaxial en miniatura ClickLoc encaja en su lugar para mantener un contacto eléctrico seguro y evitar que se afloje debido a la vibración mecánica de alta frecuencia.
¿Qué comprobaciones de diagnóstico se pueden realizar en la resistencia del cable de la sonda?
Los técnicos pueden medir la resistencia de CC entre el conductor central y el blindaje exterior utilizando un multímetro calibrado; una lectura fuera del rango de 4.2 ± 0.5 ohmios indica un daño en el cable.
