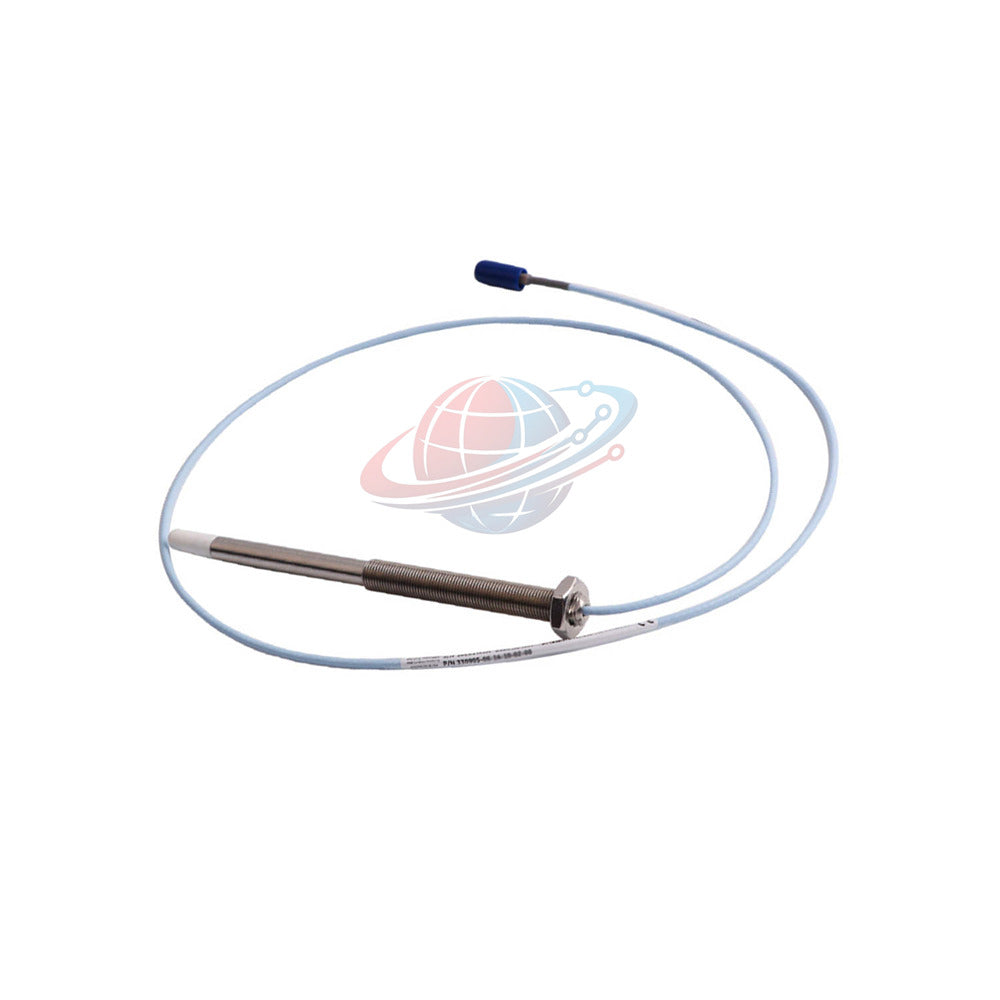

330905-00-03-10-01-00 Sonda de proximidad Bently Nevada 3300 NSv

Descripción general del producto

• La Bently Nevada 330905-00-03-10-01-00 es una sonda de proximidad 3300 NSv de alta precisión diseñada para maquinaria de eje pequeño.
• Este transductor destaca en aplicaciones de compresores centrífugos debido a su resistencia química superior.
• Los ingenieros utilizan el 330905-00-03-10-01-00 para eliminar la interferencia de "vista lateral" en holguras mecánicas estrechas.
• Cuenta con una punta de sulfuro de polifenileno (PPS), lo que garantiza la durabilidad en entornos de proceso corrosivos.
• El conector coaxial en miniatura ClickLoc proporciona un enlace seguro y a prueba de vibraciones al cable de extensión.

Desglose de la configuración (estructura de árbol)

• 330905 — Sonda 3300 NSv (rosca métrica M10X1, sin blindaje)
  • -00- — Longitud sin rosca: 0 mm
  • -03- — Longitud total de la carcasa: 30 mm
  • -10- — Longitud total: 1.0 metro (39 pulgadas)
  • -01- — Tipo de conector: Coaxial en miniatura ClickLoc (cable estándar)
  • -00 — Aprobación de agencia: No requerida

Especificaciones técnicas

• Marca: Bently Nevada
• Número de pieza: 330905-00-03-10-01-00
• Rango lineal: 1.5 mm (60 mils), a partir de 0.25 mm del objetivo
• Factor de escala incremental (ISF): 7.87 V/mm (200 mV/mil) ±12.5%
• Respuesta de frecuencia: 0 a 10 kHz (+0, -3 dB típico)
• Separación recomendada: 1.0 mm (40 mils)
• Temperatura de funcionamiento: -52°C a +177°C (-62°F a +351°F)
• Resistencia de la sonda de CC: 4.2 Ω ± 0.5 Ω (Centro a exterior)
• Material de la punta: Sulfuro de polifenileno (PPS)
• Material de la carcasa: Acero inoxidable AISI 304 (SST)
• Par máximo: 33.9 N•m (300 in•lb) para la carcasa de la sonda
• Sello de presión: Junta tórica de Viton integrada

Información de Global PLC Spare HUB

• El Bently Nevada 330905-00-03-10-01-00 es nuestra principal recomendación para la monitorización de vibraciones radiales en ejes de pequeño diámetro.
• Su diseño permite que se separe a la misma distancia que las sondas más grandes, manteniendo una señal lineal.
• El 330905-00-03-10-01-00 es eléctricamente intercambiable con la serie anterior 3300 RAM, simplificando las actualizaciones de sistemas heredados.
• Aconsejamos usar el protector de conector incluido para evitar la contaminación de la señal por aceite o humedad en la caja de conexiones.

Equipo objetivo y escenarios de aplicación

• Equipo principal: Compresores centrífugos de alta velocidad, rodamientos radiales pequeños y turboexpansores.
• Tipos de medición: Vibración del eje, posición del empuje axial y detección de velocidad del tacómetro.
• Uso industrial: Refinerías de petróleo y gas, procesamiento químico y turbinas de generación de energía.

Comparación de selección y asesoramiento técnico

• Versión estándar: 330905-00-03-10-01-00 (Optimizada para proyectos globales e inventario estándar).
• Versión CN: 330905-00-03-10-01-CN (Certificada específicamente para el mercado chino con cumplimiento local).
• Sugerencia técnica: Para diámetros de eje inferiores a 13 mm, realice siempre una calibración de bucle para verificar la precisión del factor de escala.

Logística y condiciones de garantía

• Condición: Nuevo y original en embalaje de fábrica.
• Garantía: 12 meses de garantía de fábrica.
• Procesamiento: Se envía en 24 a 48 horas.
• Envío exprés: Entrega mundial a través de FedEx, UPS o DHL.

Preguntas frecuentes profesionales

• ¿Cuál es la principal ventaja de la 3300 NSv sobre la sonda más antigua de la serie 3000 de 190?
• El 330905-00-03-10-01-00 tiene características de "vista lateral" mucho más pequeñas, lo que le permite ignorar el metal cercano y centrarse solo en el objetivo.
• ¿Viene la sonda 330905 probada a presión de fábrica?
• Aunque están diseñadas para sellar la presión diferencial mediante una junta tórica de Viton, no se prueban a presión antes del envío a menos que se solicite específicamente.
• ¿Cuál es la longitud máxima de cableado de campo permitida para el 330905-00-03-10-01-00?
• Puede tender hasta 305 metros (1,000 pies) de cableado de campo entre el sensor Proximitor y el bastidor de monitorización.
• ¿Puedo instalar esta sonda sin una llave dinamométrica?
• Para el conector, se recomienda apretar con los dedos. Para la carcasa, recomendamos encarecidamente usar una llave dinamométrica para cumplir con la especificación de 11.3 N•m.
• ¿El cable del 330905-00-03-10-01-00 es resistente al aceite?
• Sí, el cable coaxial con aislamiento de FEP está diseñado específicamente para soportar la exposición a la mayoría de los lubricantes y productos químicos industriales.
