100630-08-15-05-02 Sonda de Proximidad Bently Nevada 3300 XL Sensor Submarino

Descripción general de la arquitectura de ingeniería

La sonda de proximidad 100630-08-15-05-02, diseñada por Bently Nevada dentro de la serie 3300 XL, ofrece mediciones de vibración y desplazamiento de alta precisión en entornos industriales sumergidos. Construido de acero inoxidable 304 duradero con tubos de Tefzel protectores, este sensor de 8 mm rastrea la dinámica del eje de manera confiable mientras soporta la exposición a fluidos hostiles hasta una presión de sello de nitrógeno de 34 bares.

Matriz de especificaciones técnicas

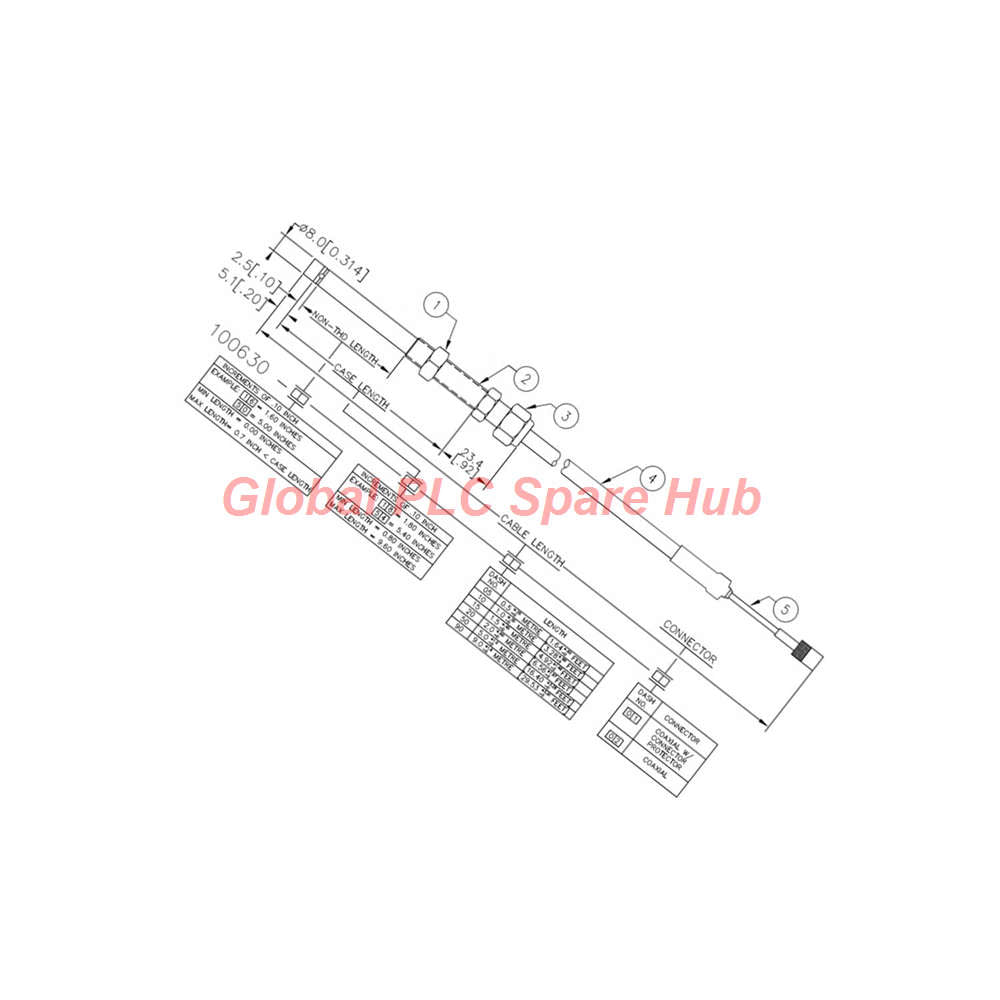

Desglose de la configuración del modelo 100630

• Número de pieza base: 100630 (Conjunto de proximidad sumergible de 8 mm)
• Opción A (Longitud sin rosca - 08): Configuradas a 0.8 pulgadas (escalable de 0.8 pulg. a 9.6 pulg. en incrementos de 0.1 pulg.)
• Opción B (Longitud total de la caja - 15): Configuradas a 1.5 pulgadas (escalable de 0.0 pulg. a 8.9 pulg. en incrementos de 0.1 pulg.)
• Opción C (Longitud total - 05): 0.5 metros (1.6 pies) de longitud de cable integral
• Opción D (Conector y cable - 02): Conector coaxial en miniatura ClickLoc con tubo protector estándar

Conocimiento del HUB de repuestos de PLC global

Los datos de ingeniería de campo sobre el sensor 100630-08-15-05-02 indican que las fallas prematuras del cable en entornos fluidos generalmente provienen de sumergir el extremo del conector ClickLoc sin sellar. Los técnicos deben asegurarse de que las uniones de los conectores permanezcan aisladas dentro de los gabinetes de terminales secos, mientras utilizan la caja de acero inoxidable 304 estrictamente en medios no salinos para evitar la corrosión por picaduras localizada.

Aplicaciones recomendadas y maquinaria objetivo

• Monitoreo de vibración del cojinete de guía de turbinas hidroeléctricas
• Ejes y cajas de engranajes de bombas industriales sumergidas
• Seguimiento de lubricación del cárter del compresor y del sumidero de aceite
• Cubas de mezcla de fluidos de proceso y unidades de energía hidráulica

Diagnóstico avanzado y cumplimiento de seguridad

El sensor se integra sin problemas con los sistemas de transductores de proximidad para proporcionar retroalimentación continua de voltaje de espacio, lo que permite que el software de monitoreo detecte instantáneamente un descentramiento excesivo del rotor o el desgaste de los cojinetes. El cumplimiento de áreas peligrosas se mantiene a través de barreras Zener de seguridad intrínseca (dibujo 141092) o aisladores galvánicos, satisfaciendo los estándares de seguridad Clase I Zona 0 y División 2.

Guía de compra y criterios de selección

Al seleccionar una configuración de sonda sumergible, verifique sus requisitos exactos de profundidad de inserción para longitudes sin rosca y longitudes totales de la caja. Confirme que su medio operativo evita la exposición al agua salada y verifique que la arquitectura de su sistema se adapte a la especificación del conector coaxial en miniatura ClickLoc.

Preguntas frecuentes

P: ¿Se puede sumergir completamente el conjunto de la sonda, incluido el conector, en líquido?

R: No, si bien el tubo protege el cable, el extremo del conector no está sellado contra líquidos y debe permanecer en un ambiente seco.

P: ¿Es el cuerpo de la sonda de acero inoxidable 304 adecuado para aplicaciones en alta mar o en agua salada marina?

R: No, el material estándar de acero inoxidable 304 no está clasificado para la exposición al agua salada y puede sufrir corrosión en entornos salinos.

P: ¿Qué método de instalación de seguridad específico se requiere para ubicaciones peligrosas Clase I Zona 0?

R: La sonda debe instalarse con barreras Zener intrínsecamente seguras certificadas según el dibujo 141092 o emparejadas con aisladores galvánicos apropiados.

P: ¿Cómo deben los técnicos de campo manejar los incrementos de pedido de longitud personalizada durante la planificación del reemplazo?

R: Las longitudes sin rosca y las longitudes totales de la caja deben especificarse y pedirse en incrementos exactos de 0.1 pulgadas dentro de sus límites mínimos y máximos respectivos.

P: ¿Qué umbral de presión está clasificado el sello de nitrógeno de fábrica para soportar?

R: El sello de presión estándar tiene una clasificación de fábrica para soportar hasta 34 bares (500 psi) de presión de nitrógeno.
