148239-00-18-10-02 Sonda de proximidad submarina Bently Nevada 3300 XL de 11 mm

Descripción Técnica: Sistema de transductor sumergible de alta presión 3300 XL de 11 mm

El 148239-00-18-10-02 es una sonda de proximidad de corrientes de Foucault de 11 mm de alta fiabilidad fabricada por Bently Nevada bajo la arquitectura de la serie principal 3300 XL. Diseñado específicamente para entornos exigentes de monitoreo de turbomaquinaria húmeda o totalmente sumergida, este transductor convierte la posición del eje mecánico o la vibración dinámica en señales eléctricas lineales.

Construido con un cuerpo roscado de acero inoxidable 304 (5/8-18 UNF) y tubos protectores Tefzel sellados integralmente sobre los cables de la sonda, el 148239-00-18-10-02 evita que el aceite, el líquido de proceso o la entrada de humedad dañen el cableado interno dentro de las cajas de engranajes o las carcasas de los cojinetes. La punta de la sonda y el sello del cuerpo se prueban en fábrica para soportar hasta 34 Bar (500 psi) de presión estática de nitrógeno.

Con un conector coaxial en miniatura ClickLoc chapado en oro, esta sonda de sistema de 1,0 metros se interconecta con cables de extensión y sensores de proximidad estándar 3300 XL de 11 mm para ofrecer datos de desplazamiento lineal en límites térmicos extendidos que van desde -51 °C hasta +177 °C.

Código de pedido y desglose de la configuración: 148239-00-18-10-02

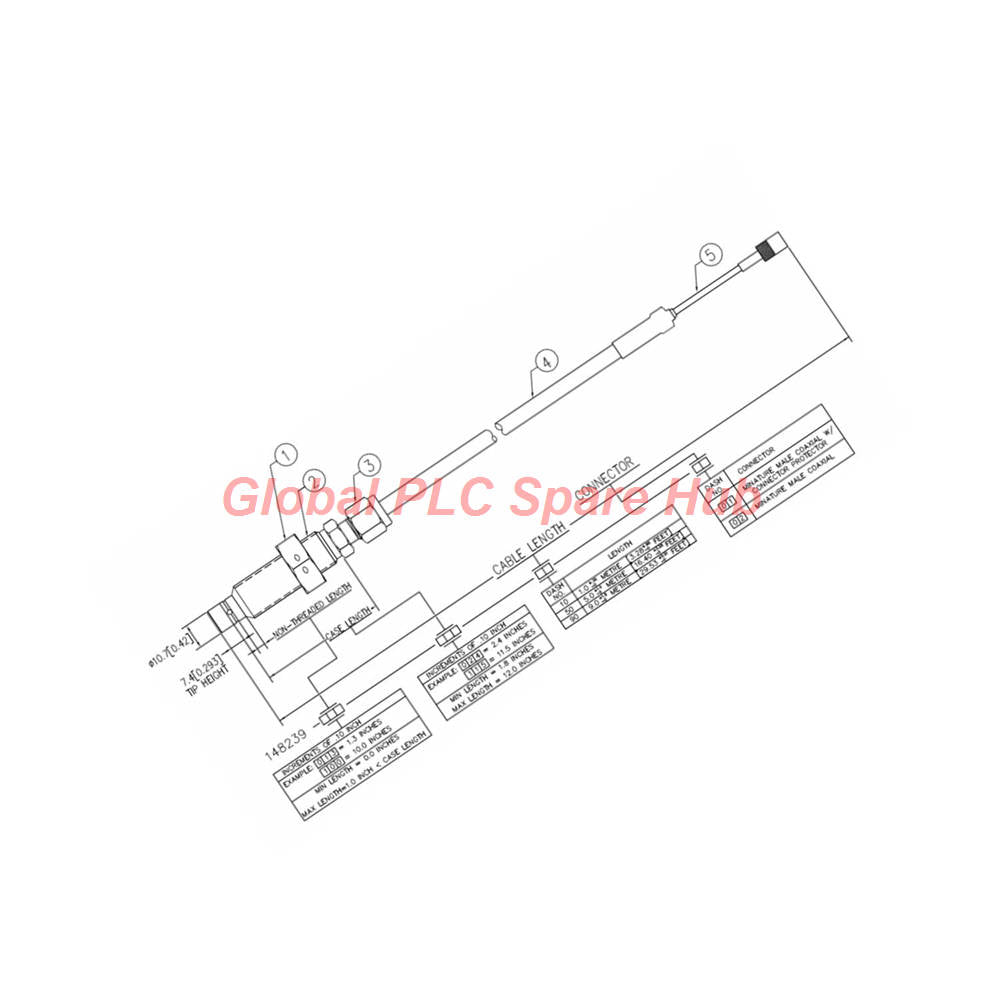

Estructura del número de pieza base: 148239-AA-BB-CC-DD

• 148239: Modelo base - Sonda de proximidad submarina 3300 XL de 11 mm (rosca 5/8-18 UNF, carcasa sellada con tubo de Tefzel)
• AA (Opción de longitud sin rosca):
  • 00: 0,0 pulgadas (configuración del cuerpo de la sonda totalmente roscado)
  • Referencia de rango: 00 (0,0 pulg) a 110 (11,0 pulg) en incrementos de 0,1 pulg
• BB (Opción de longitud total de la carcasa):
  • 18: 1,8 pulgadas de longitud total de la carcasa
  • Referencia de rango: 18 (1,8 pulg) a 120 (12,0 pulg) en incrementos de 0,1 pulg
• CC (Opción de longitud total del sistema):
  • 10: 1,0 metro (3,3 pies) de longitud total del cable de la sonda
  • Coincide con una longitud total del sistema de 5 m o 9 m cuando se combina con el cable de extensión adecuado
• DD (Opción de conector y tipo de cable):
  • 02: Conector coaxial en miniatura ClickLoc, tipo de cable estándar

Matriz de Parámetros Técnicos

Especificaciones Mecánicas y Dimensionales

• Marca / Fabricante: Bently Nevada
• Modelo / Número de Pieza: 148239-00-18-10-02
• Serie de Producto: 3300 XL Sistema de Transductor de Proximidad de 11 mm
• Paso de Rosca de Montaje: Rosca exterior de la carcasa 5/8-18 UNF
• Material de la Carcasa: Acero Inoxidable 304 con tubo de blindaje Tefzel integrado
• Arquitectura del Conector: Conector macho coaxial en miniatura ClickLoc
• Diámetro de la Punta de la Sonda: Cara de detección de corrientes de Foucault de 11 mm (0,43 pulgadas)

Umbrales Ambientales y Operativos

• Temperatura de Operación y Almacenamiento: -51 °C a +177 °C (-60 °F a +351 °F)
• Sello de Presión de la Carcasa Sumergible: Clasificado para 34 Bar (500 psi) de presión estática de Nitrógeno
• Compatibilidad Química: Compatible con aceites minerales y lubricantes sintéticos (Nota: la construcción de acero inoxidable 304 NO es adecuada para la inmersión en agua salada o agua de mar sin tratar)
• Certificaciones para Áreas Peligrosas:
  • Clase I, Zona 0: AEx/Ex ia IIC T5...T1 Ga (Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III) mediante barreras Zener o aisladores galvánicos
  • Clase I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; AEx/Ex ec IIC T5...T1 Gc (Clase I, División 2, Grupos A, B, C, D)

Aplicaciones objetivo y maquinaria compatible

• Cojinetes de empuje de hidro-turbinas sumergidas: Monitoreo del desplazamiento axial del eje dentro de carcasas de rotor llenas de aceite donde las cabezas de la sonda están continuamente cubiertas de fluido lubricante.
• Compresores centrífugos de alta presión: Seguimiento de la vibración radial y el posicionamiento del rotor dentro de cavidades de sellado presurizadas que operan hasta 34 Bar.
• Cajas de engranajes industriales pesadas: Instaladas internamente donde las salpicaduras intensas de aceite y la niebla de fluido requieren un revestimiento de cable Tefzel blindado para evitar la degradación de la cubierta.
• Reequipamientos de grandes turbinas de vapor: Reemplazo directo para sondas de 11 mm de la serie 7200 antiguas que requieren un rango lineal más amplio (4,0 mm / 160 mil) que las sondas estándar de 8 mm.

Capacidades de diagnóstico e inspección de campo

• Advertencia de inmersión del conector: Si bien la punta de la sonda y el tubo de Tefzel son estancos a los fluidos, el extremo posterior del conector ClickLoc NO está sellado contra líquidos y debe terminar dentro de una caja de conexiones seca por encima de la línea de fluido.
• Verificación de resistencia estática: Utilice un multímetro digital para medir la resistencia entre el pin central y el conductor exterior del conector ClickLoc. Una sonda de 11 mm de 1.0 m en buen estado normalmente lee entre 4.0 Ω y 7.5 Ω.
• Inspección de aislamiento de la carcasa: Mida la resistencia desde cualquiera de los pines del conector hasta la carcasa exterior de acero inoxidable 304; la resistencia debe exceder los 500 MΩ. Cualquier cortocircuito indica una avería del aislamiento interno debido a un estrés térmico severo o a la penetración de fluidos.
• Integridad del manguito de Tefzel: Inspeccione regularmente el tubo exterior de Tefzel en busca de dobleces o abrasiones mecánicas graves que puedan comprometer la protección de la barrera de fluidos durante el funcionamiento con alta vibración.

Visión de Global PLC Spare HUB

Durante una revisión programada de una bomba de alimentación de caldera de alta presión, los ingenieros de mantenimiento de la planta encontraron repetidas alarmas falsas de "Fallo de sonda" en un canal radial dinámico que utilizaba un transductor 148239-00-18-10-02. Tras la inspección in situ, nuestros especialistas técnicos observaron que los mecánicos de campo habían tendido la conexión coaxial ClickLoc dentro de la cavidad del cárter de aceite sin sellado secundario, lo que permitía que el aceite sintético se acumulara dentro de la carcasa del conector. Si bien la punta de la sonda de acero inoxidable 304 y el cuerpo blindado de Tefzel mantuvieron su presión nominal de 34 Bar perfectamente, la contaminación por aceite alteró la capacitancia de contacto del conector, corrompiendo la señal de RF de alta frecuencia del proximitor. Después de limpiar el conjunto ClickLoc con disolvente eléctrico, aplicar fundas de silicona termorretráctiles para conectores y montar la caja de conexiones externamente al depósito de aceite, la tensión de holgura del sistema se restauró instantáneamente a 9,8 VCC con formas de onda de vibración impecables.

Logística, envío y condiciones de garantía

• Logística global exprés: Envío internacional rápido a través de los principales transportistas, incluidos FedEx, DHL y UPS.
• Tiempo de procesamiento del almacén: El inventario en stock se envía dentro de las 24 a 48 horas posteriores a la confirmación del pago.
• Embalaje protector: Se envía en bolsas antiestáticas personalizadas, envuelto en espuma protectora de alta densidad y asegurado en cajas exteriores de calidad industrial para preservar la precisión de la rosca.
• Garantía: Incluye una garantía completa de reemplazo total de 12 meses contra defectos de fabricación.

Selección de ingeniería y guía de instalación

Al seleccionar el 148239-00-18-10-02, asegúrese de que la rosca 5/8-18 UNF coincida con su soporte de montaje existente o con el grifo de la carcasa de la máquina. Verifique que la longitud de la carcasa de 1,8 pulgadas (BB=18) y la longitud sin rosca de 0,0 pulgadas (AA=00) permitan un acoplamiento de rosca adecuado para lograr un posicionamiento óptimo de la holgura mecánica.

Confirme que se siguen estrictamente las reglas de coincidencia de cables del sistema general: combine esta sonda de 1,0 m solo con un cable de extensión 3300 XL de 11 mm y 4,0 m cuando opere un sensor de proximidad de sistema total de 5 metros, o un cable de 8,0 m para una configuración de sistema de 9 metros.

Para aplicaciones que impliquen exposición a agua salobre, niebla marina o entornos marinos corrosivos, no utilice sondas de acero inoxidable 304; consulte a nuestro equipo de ingeniería para opciones de hardware personalizadas de acero inoxidable 316 o aleación de titanio.

Preguntas frecuentes (FAQ) de ingeniería de campo

Pregunta: ¿Cuál es la principal diferencia entre una sonda estándar 3300 XL de 11 mm y el modelo sumergible 148239?

Respuesta: La sonda 148239 presenta un sellado interno de la caja de alta presión clasificado para 34 Bar (500 psi) y un tubo protector de Tefzel moldeado directamente sobre la cubierta del cable para soportar la inmersión total en fluidos dentro de los cárteres de la maquinaria.

Pregunta: ¿Se puede sumergir directamente en aceite lubricante el conector ClickLoc del extremo del cable de la sonda 148239?

Respuesta: No, el conjunto del conector ClickLoc no es estanco a los fluidos; solo el cuerpo de la sonda y la sección del cable con funda de Tefzel pueden sumergirse, mientras que el conector debe terminar en una caja de conexiones seca.

Pregunta: ¿Por qué se elige una sonda de corrientes de Foucault de 11 mm en lugar de una sonda estándar de 8 mm para la medición de empuje axial?

Respuesta: Una sonda de 11 mm ofrece un rango de medición lineal más amplio de 4,0 mm (160 milésimas de pulgada) en comparación con el rango de 2,0 mm (80 milésimas de pulgada) de una sonda de 8 mm, lo que proporciona un margen esencial para maquinaria con mayor flotación del eje axial.

Pregunta: ¿Cómo puedo verificar si el sello de presión de un transductor instalado ha fallado?

Respuesta: Desconecte el cable de extensión e inspeccione la carcasa del conector ClickLoc; la presencia de aceite dentro del barril del conector o el goteo de fluido desde el interior del manguito de Tefzel indica una degradación del sello.

Pregunta: ¿Se requieren barreras de seguridad especiales al operar este sensor en ubicaciones clasificadas con gases peligrosos?

Respuesta: Sí, para cumplir con la seguridad intrínseca de Clase I, Zona 0 / División 1, el bucle del transductor debe instalarse con barreras Zener o aisladores galvánicos certificados de acuerdo con el plano de control 141092 de Bently Nevada.
