330903-00-04-70-11-05 Sensor de proximidad Bently Nevada 3300 NSv

Descripción general técnica e ingeniería física

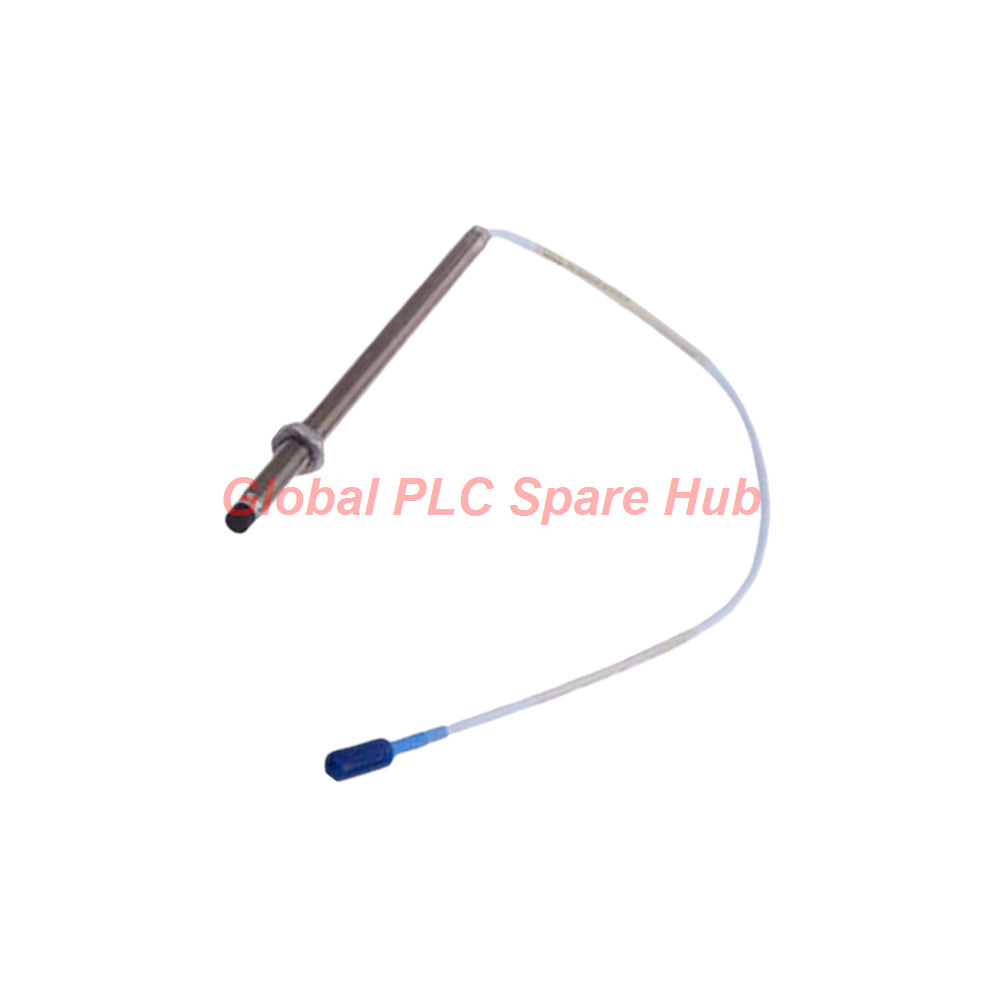

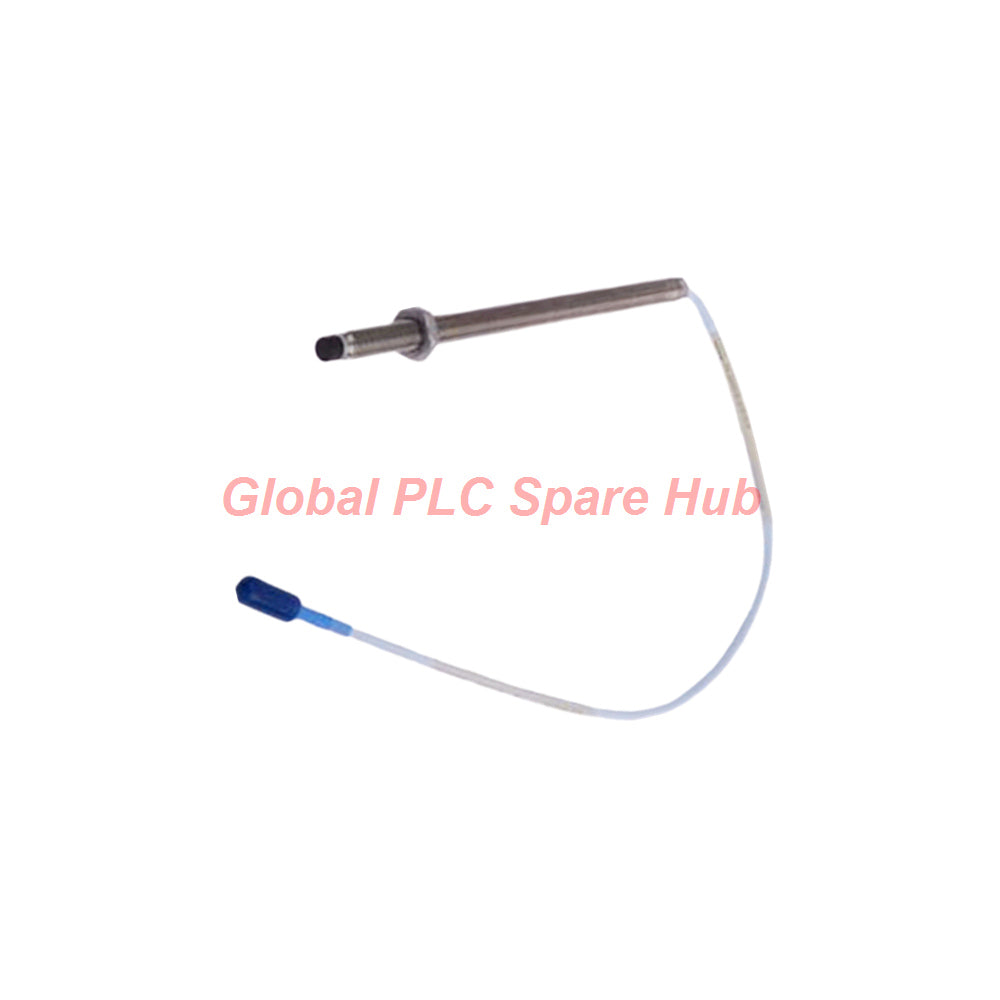

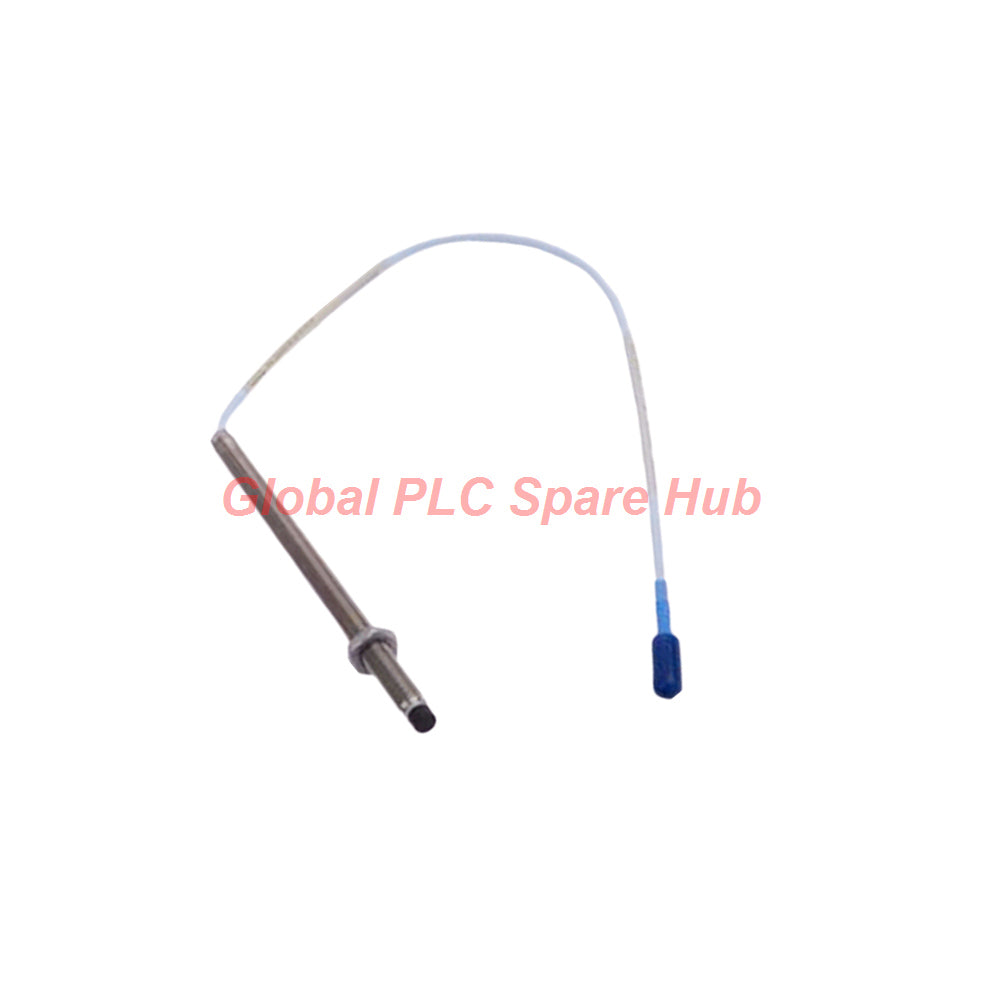

El Bently Nevada 330903-00-04-70-11-05 es una sonda de proximidad de corrientes de Foucault 3300 NSv de alta precisión, diseñada para la monitorización de la vibración del eje, el fasor clave y la posición axial en aplicaciones de maquinaria con espacio reducido.

Diseñado con una carcasa de acero inoxidable roscada métrica M8x1, este sensor ofrece una supresión de vista lateral superior y resistencia química en comparación con los transductores de proximidad heredados de la serie 3000, 190 y 3300 RAM.

El material de la punta utiliza sulfuro de polifenileno (PPS) con un sello de junta tórica de Viton interna para mantener la contención de la presión diferencial entre la punta de la sonda y la carcasa exterior de acero inoxidable AISI 304.

Con un cable coaxial FluidLoc integrado de 7,0 metros, el conjunto evita la migración de aceite y fluidos de proceso a través de los hilos internos del cable hacia las cajas de conexiones externas.

Un conector coaxial en miniatura ClickLoc con protector garantiza un contacto de señal fiable y resistencia a las vibraciones en entornos de máquinas hostiles.

Desglose de la configuración del número de pieza

La estructura de pedido para el conjunto de sonda de proximidad Bently Nevada 330903-00-04-70-11-05 se describe a continuación:

Especificaciones de parámetros técnicos

A continuación se detallan los parámetros eléctricos, mecánicos y operativos para el sistema transductor 330903-00-04-70-11-05:

• Marca del fabricante: Bently Nevada / Baker Hughes
• Identificación de pieza: 330903-00-04-70-11-05
• Serie de producto: Sistema transductor de proximidad 3300 NSv
• Roscado de la caja de la sonda: rosca M8x1 (longitud máxima de rosca de 12 mm)
• Rango de medición lineal: 1,5 mm (60 milésimas), que abarca desde 0,25 mm hasta 1,75 mm (salida de -1 a -13 Vdc)
• Espacio operativo recomendado: 1,0 mm (40 milésimas) de distancia del espacio objetivo
• Factor de escala incremental (ISF): 7,87 V/mm (200 mV/mil) +12,5%/-20% sobre el rango lineal
• Desviación de la línea recta (DSL): Menos de ±0,06 mm (±2,3 milésimas)
• Ancho de banda de respuesta de frecuencia: 0 a 10 kHz (+0, -3 dB típico con hasta 305 m de cableado de campo)
• Clasificación de resistencia de CC: 5,9 ± 0,9 Ω (conductor central a conductor exterior para una longitud de 7,0 m)
• Requisitos de diámetro del objetivo: 8,9 mm (0,35 pulg.) objetivo plano mínimo; 13 mm (0,5 pulg.) mínimo recomendado
• Aislamiento y construcción del cable: Cable coaxial FluidLoc con aislamiento FEP de 75 Ω (radio de curvatura mínimo de 25,4 mm / 1,0 pulg.)
• Rango de temperatura de funcionamiento: -52°C a +177°C (-62°F a +351°F) clasificación continua de funcionamiento/almacenamiento
• Límites de par: 5,1 N·m (45 in·lb) par de instalación de sonda recomendado; 7,3 N·m (65 in·lb) máximo nominal

Equipos objetivo y escenarios de aplicación en campo

El diseño compacto y la inmunidad mejorada a la vista lateral del Bently Nevada 330903-00-04-70-11-05 se adaptan a aplicaciones de turbomaquinaria de eje pequeño y espacio reducido.

• Monitorización de vibraciones dinámicas radiales del eje en compresores de gas centrífugos con ejes de diámetro pequeño (inferior a 13 mm).
• Mediciones de desplazamiento de empuje axial en bombas de proceso de alta velocidad y turboexpansores.
• Sincronización del fasor clave y detección de la velocidad del eje en cajas de cambios compactas y pequeñas turbinas de vapor.
• Monitorización de vibraciones en maquinaria de proceso expuesta a vapores químicos agresivos o sumersión en aceite lubricante.

Diagnóstico de hardware y telemetría de señal

La conexión de la sonda 330903-00-04-70-11-05 a un sensor proximitor 3300 NSv permite la telemetría de diagnóstico de bucle continuo.

El controlador proximitor evalúa continuamente la tensión de polarización de CC (tensión de espacio) a través del bucle de señal de 7,0 metros.

Si el cableado de campo encuentra un circuito abierto, un cable FluidLoc dañado o un conector ClickLoc en cortocircuito, la tensión de salida sale del rango, lo que activa inmediatamente una alerta de NO OK en el rack de monitorización 3500.

La perspectiva de Global PLC Spare HUB

En compresores de proceso con diámetros de eje pequeños, los técnicos de campo a menudo encuentran degradación del factor de escala causada por interferencias de objetivos de metal lateral.

Al reemplazar sondas antiguas de la serie 3000, como las 190 o 3300 RAM, las sondas estándar de 8 mm a menudo experimentan problemas de acoplamiento de pared con vista lateral en taladros pequeños.

El Bently Nevada 330903-00-04-70-11-05 resuelve esto con una huella de campo de RF más ajustada que ignora las paredes laterales estructurales adyacentes, preservando el factor de escala de 200 mV/mil.

Durante una revisión en un compresor de gas multietapa, la migración de aceite a través de cables de sonda estándar causó una degradación prematura de la bornera dentro de las cajas de conexiones locales.

La actualización a la opción de cable FluidLoc (-11) en el 330903-00-04-70-11-05 detuvo completamente la migración de fluidos y eliminó la deriva del bucle.

Pautas de instalación y selección de ingeniería

• Longitud del sistema coincidente: El cable de sonda de 7,0 metros requiere una configuración de sensor Proximitor 3300 NSv de 7,0 metros a juego; no instale cables de extensión adicionales.
• Ajuste de objetivo de eje pequeño: Al medir la posición axial en ejes con diámetros inferiores a 13 mm (0,5 pulg.), disminuya ligeramente el ajuste de espacio físico por debajo de 1,0 mm para compensar la curvatura del objetivo.
• Gestión de par: Apriete a mano los protectores de conectores; no exceda 0,56 N·m (5 in·lb) en la bota protectora del conector.
• Montaje de rosca adecuado: Apriete la caja de la sonda M8x1 a un par recomendado de 5,1 N·m (45 in·lb) utilizando una llave dinamométrica calibrada durante la instalación.

Logística, Garantía y Términos de Envío

• Condición de Fábrica: Artículo 100% Nuevo y Original suministrado en su embalaje de fábrica sellado original
• Garantía de Calidad: Incluye una garantía completa de reemplazo de fábrica de 12 meses
• Velocidad de Procesamiento en Almacén: Envío rápido de pedidos en 24 a 48 horas
• Opciones de Mensajería Exprés Mundial: Opciones de envío aéreo rápido a través de FedEx, UPS y DHL Express

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Es la sonda 330903-00-04-70-11-05 directamente intercambiable con las antiguas sondas de proximidad Bently Nevada 3300 RAM?

Respuesta: Sí, la serie de sondas 3300 NSv es mecánica y eléctricamente compatible con las sondas 3300 RAM anteriores, a la vez que ofrece una resistencia química superior y una sensibilidad a la vista lateral reducida.

Pregunta 2: ¿Cuál es la ventaja operativa única de seleccionar la opción de cable FluidLoc (-11) en esta sonda?

Respuesta: La construcción del cable FluidLoc evita que el aceite y los líquidos de proceso se filtren a través de los hilos internos del cable coaxial hacia las cajas de conexión externas cuando se instala en carcasas de maquinaria presurizadas.

Pregunta 3: ¿Puedo conectar una sonda de 7,0 metros directamente a un sensor Proximitor 3300 NSv sin utilizar un cable de extensión separado?

Respuesta: Sí, la opción -70 indica un cable integrado de 7,0 metros diseñado para conectarse directamente a un sensor Proximitor ajustado de 7,0 metros sin un cable de extensión intermedio.

Pregunta 4: ¿Qué tamaño de objetivo se requiere para lograr el factor de escala nominal de 200 mV/mil en el 330903-00-04-70-11-05?

Respuesta: El diámetro mínimo de objetivo plano recomendado es de 13 mm (0,5 pulg.); las superficies de objetivo más pequeñas causan cambios en el factor de escala que requieren ajustes de espacio o sintonización personalizada del sistema.

Pregunta 5: ¿Cuál es la longitud máxima recomendada de cableado de campo entre el sensor Proximitor 3300 NSv y el rack del sistema de monitorización?

Respuesta: La distancia máxima de cableado de campo recomendada utilizando cable de tres conductores con blindaje es de 305 metros (1.000 pies) antes de que la atenuación de la señal de alta frecuencia afecte el rendimiento.
