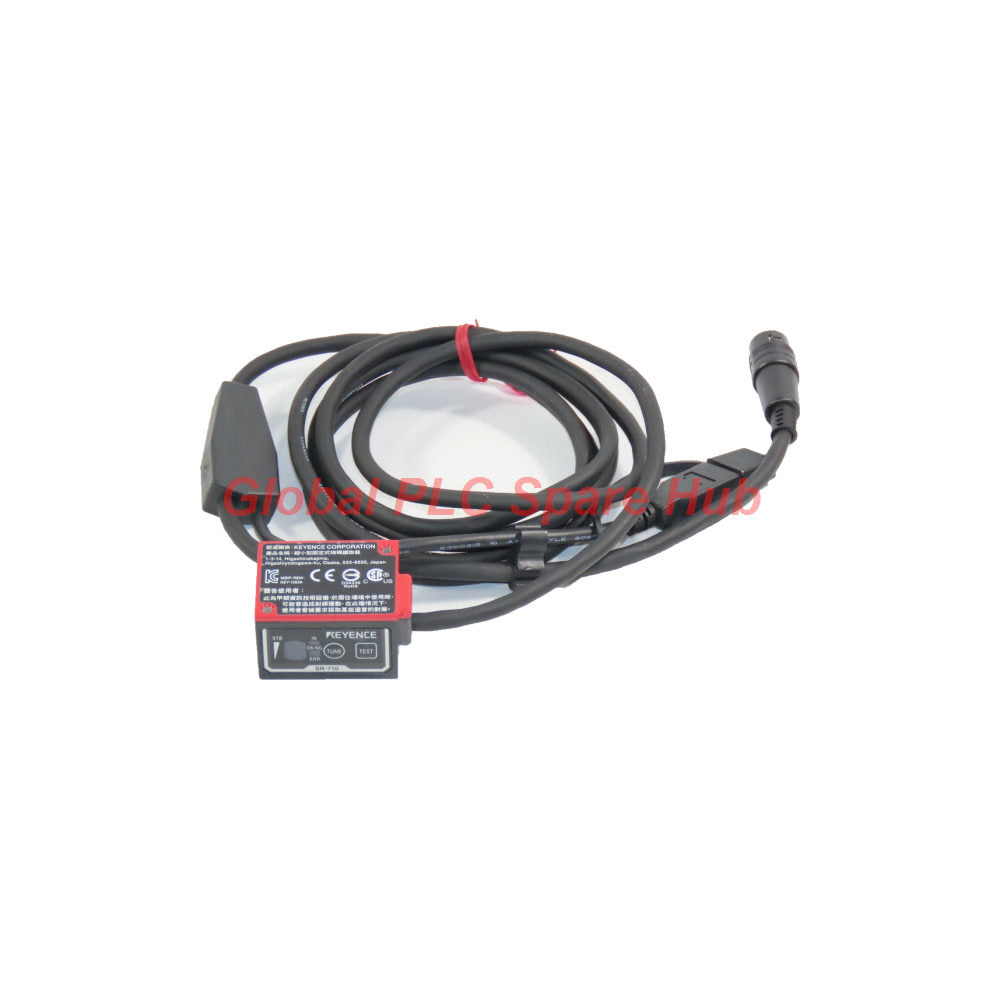

Lector de códigos ultracompacto Keyence SR-710 | Escáner de códigos de barras fijo
Manufacturer: Keyence
Product No.: SR-710
Condition： En stock
Product Type: Lector de códigos
Product Origin: USA
Payment: T/T, Western Union
Weight: 160g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Información general
Diseñado para la identificación automatizada de alta velocidad en líneas de ensamblaje estrechas, el SR-710 representa un lector de códigos fijo ultracompacto de la Serie SR de Keyence. Configurado como un lector de rango medio con una distancia focal de 100 mm e iluminación LED roja de alta intensidad, este dispositivo SR-710 decodifica de forma fiable códigos de barras 1D y símbolos matriciales 2D como DataMatrix y códigos QR. Alimentado mediante una entrada de 5 VCC con un consumo máximo de corriente de 630 mA, integra interfaces flexibles RS-232C, USB 2.0 y E/S de colector abierto NPN dentro de una robusta carcasa con clasificación IP65.
Matriz de especificaciones técnicas
| Parámetro de ingeniería | Especificación operativa |
|---|---|
| Marca / Fabricante | Keyence |
| Número de modelo | SR-710 |
| Serie del producto | Lectores de códigos fijos Serie SR |
| Clasificación del dispositivo | Lector de códigos fijo ultracompacto / Escáner de códigos de barras |
| Fuente de láser e iluminación | Puntero láser Clase 1 (660 nm), iluminación LED roja de alta intensidad |
| Códigos de barras 1D compatibles | CODE39, ITF, Code128, GS1-128, NW-7, JAN/EAN/UPC, Pharmacode |
| Códigos 2D compatibles | QR, MicroQR, DataMatrix (ECC200), PDF417, GS1 Composite |
| Resolución y rango focal | Código de barras mín. 0,127 mm, 2D mín. 0,19 mm; Distancia focal 100 mm (3,94") |
| Interfaces de comunicación | RS-232C (hasta 115200 bps), USB 2.0 Full Speed |
| Configuración de E/S de control | 2 entradas sin tensión, 4 salidas de colector abierto NPN (máx. 30 mA / 24 V) |
| Fuente de alimentación y consumo | 5 VCC +5% / -10%, Consumo de corriente 630 mA o menos |
| Carcasa y clasificación ambiental | Clasificación IP65, temperatura de funcionamiento 0 a +45 °C (32 a 113 °F) |
| Peso físico | Aprox. 160 g (incluyendo cable) |
Protocolo de instalación mecánica
- Monte el SR-710 de forma segura en los soportes de la máquina automatizada utilizando los orificios de montaje roscados, manteniendo la distancia focal nominal de 100 mm desde la superficie del código objetivo.
- Encamine los cables de comunicación y alimentación lejos de las líneas de motores de alto voltaje para evitar interferencias electromagnéticas en los bucles de datos RS-232C y USB.
- Verifique que la fuente de alimentación de CC proporcione exactamente 5 VCC dentro del margen de tolerancia permitido para evitar inestabilidad en la lógica interna.
- Asegúrese de que la ventana de lectura óptica permanezca libre de polvo o niebla de aceite para mantener el sello ambiental IP65 y la captura de símbolos de alto contraste.
Puesta en marcha y mantenimiento operativo
- Configure las velocidades de transmisión (baud rate, hasta 115200 bps) y los protocolos de comunicación utilizando el software de configuración para que coincidan con su PLC anfitrión o controlador de PC.
- Pruebe las líneas de disparo de E/S discretas durante las pruebas iniciales en vacío para confirmar tiempos de respuesta rápidos para la lógica de clasificación pasa/no pasa.
- Inspeccione el puntero láser semiconductor visible y los elementos de iluminación LED periódicamente durante las revisiones de mantenimiento rutinarias.
- Almacene las unidades de lectura de repuesto en entornos controlados que oscilen entre -10 y +50 °C (14 a 122 °F).
Compatibilidad e integración del sistema
- Totalmente compatible con controladores industriales estándar que admiten marcos de comunicación sin protocolo, MC protocol, SYSWAY y KV STUDIO.
- Se conecta fácilmente a PC y colectores de datos integrados mediante cumplimiento con USB 2.0 Full Speed.
- Se integra sin problemas en arquitecturas de células automatizadas compactas que requieren verificación de códigos de barras de alta densidad.
Cumplimiento, garantía y logística
- Contenido del paquete: Una unidad lectora de códigos fija SR-710 con cable integrado y documentación de usuario.
- Cobertura de garantía: Respaldada por una exhaustiva garantía de reemplazo y reparación de 12 meses que cubre defectos de fabricación.
- Servicios de envío: Envío mundial rápido en 24-48 horas a través de FedEx, UPS y DHL.
Aplicaciones industriales objetivo
- Seguimiento de trazabilidad de componentes pequeños en líneas de ensamblaje de placas de circuitos electrónicos de alta velocidad.
- Verificación de códigos de barras en viales médicos y envases farmacéuticos.
- Células automatizadas de identificación de componentes mediante robots de tipo "pick-and-place".
- Estaciones de transporte de clasificación logística y manipulación de piezas pequeñas.
Arquitectura de diagnóstico avanzada
- La retroalimentación de estado integrada por USB y serie notifica errores de transmisión y fallos de decodificación al instante.
- La protección de salida NPN de estado sólido protege contra condiciones de sobrecorriente y cortocircuitos.
- Los algoritmos de decodificación de alta velocidad procesan de forma fiable símbolos de marcado directo de piezas (DPM) degradados o de bajo contraste.
Preguntas frecuentes (FAQ)
¿Qué tipos de simbologías puede decodificar el lector SR-710?
El SR-710 admite una amplia gama de códigos de barras 1D (como Code39, Code128 e ITF) y códigos 2D (incluyendo QR, MicroQR y DataMatrix ECC200).
¿Qué voltaje de alimentación requiere este escáner fijo?
Funciona con una fuente de alimentación regulada de 5 VCC (+5%, -10%) con un consumo de corriente máximo de 630 mA o menos.
¿Cómo se conectan las señales de disparo externas al dispositivo?
El escáner cuenta con 2 entradas de control sin tensión y 4 salidas de control de colector abierto NPN clasificadas para 24 V o menos a 30 mA.
¿Qué factores debo evaluar al seleccionar un lector de códigos de barras ultracompacto para espacios reducidos?
Verifique siempre la distancia focal (como el rango óptimo de 100 mm en el SR-710), las dimensiones físicas, el espacio libre para el tendido de cables y el campo de visión para asegurar que el lector capture todo el código objetivo sin distorsión.
¿Cómo puedo evitar errores de lectura causados por la iluminación ambiental de la fábrica?
Monte el lector en un ligero ángulo respecto a superficies reflectantes especulares, utilice su iluminación LED roja de alta intensidad integrada para superar la iluminación ambiental de la planta y asegúrese de que se respeten los límites de lux ambientales (como 10.000 lux de luz solar).
Perspectiva y experiencia de campo de Global PLC Spare HUB
El despliegue de lectores de códigos fijos ultracompactos como el SR-710 en la fabricación electrónica de alta velocidad suele revelar sutiles desafíos de integración relacionados con las tolerancias de distancia focal y las superficies reflectantes. Durante una reciente actualización de la línea de ensamblaje de microcomponentes, nuestro equipo de ingeniería observó fallos de lectura intermitentes en códigos DataMatrix grabados con láser sobre soportes metálicos brillantes. La investigación reveló que el montaje perpendicular directo causaba un deslumbramiento especular, cegando al sensor de imagen. Al inclinar el SR-710 ligeramente fuera del eje para desviar los reflejos directos y ajustar con precisión la distancia de lectura al punto focal nominal de 100 mm, eliminamos la interferencia del resplandor y logramos una tasa de lectura al primer intento del 99,9%.
