330880-16-40-037-03-02 Sonda transductora Bently Nevada PROXPAC XL Nueva

Descripción general del producto

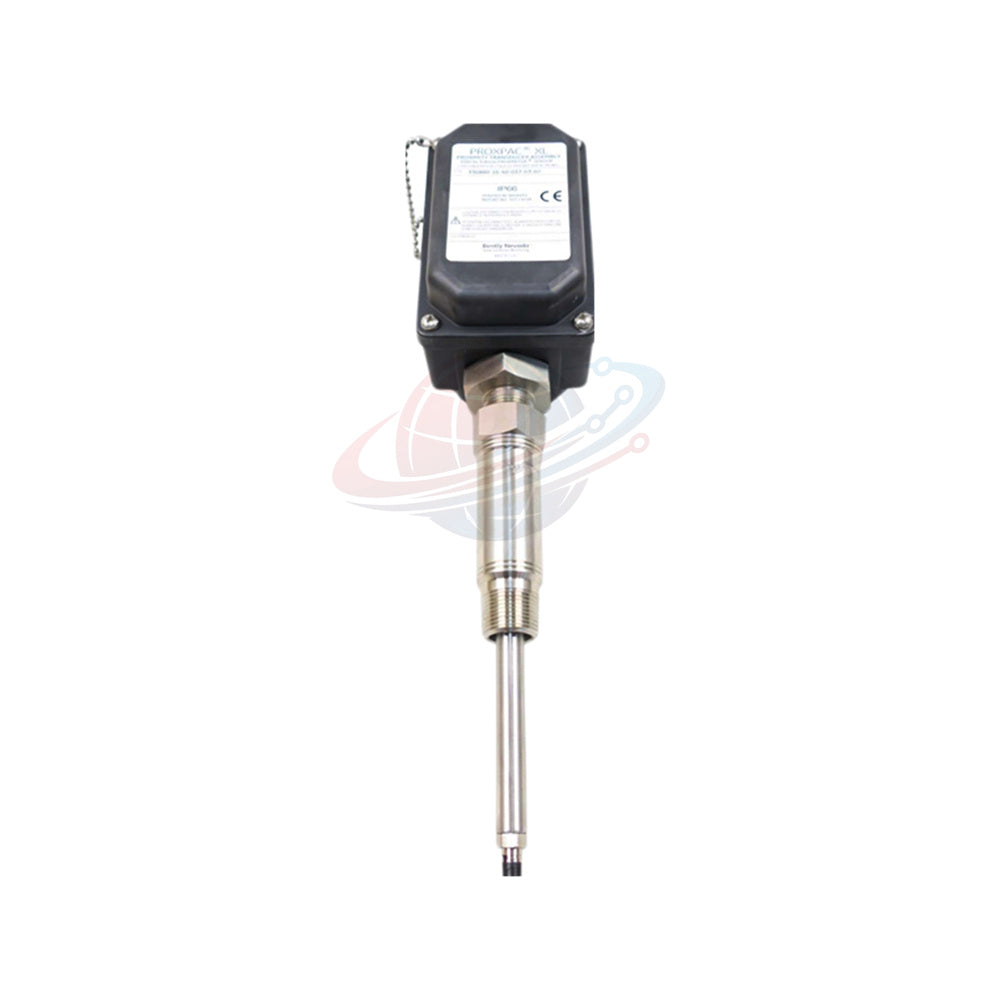

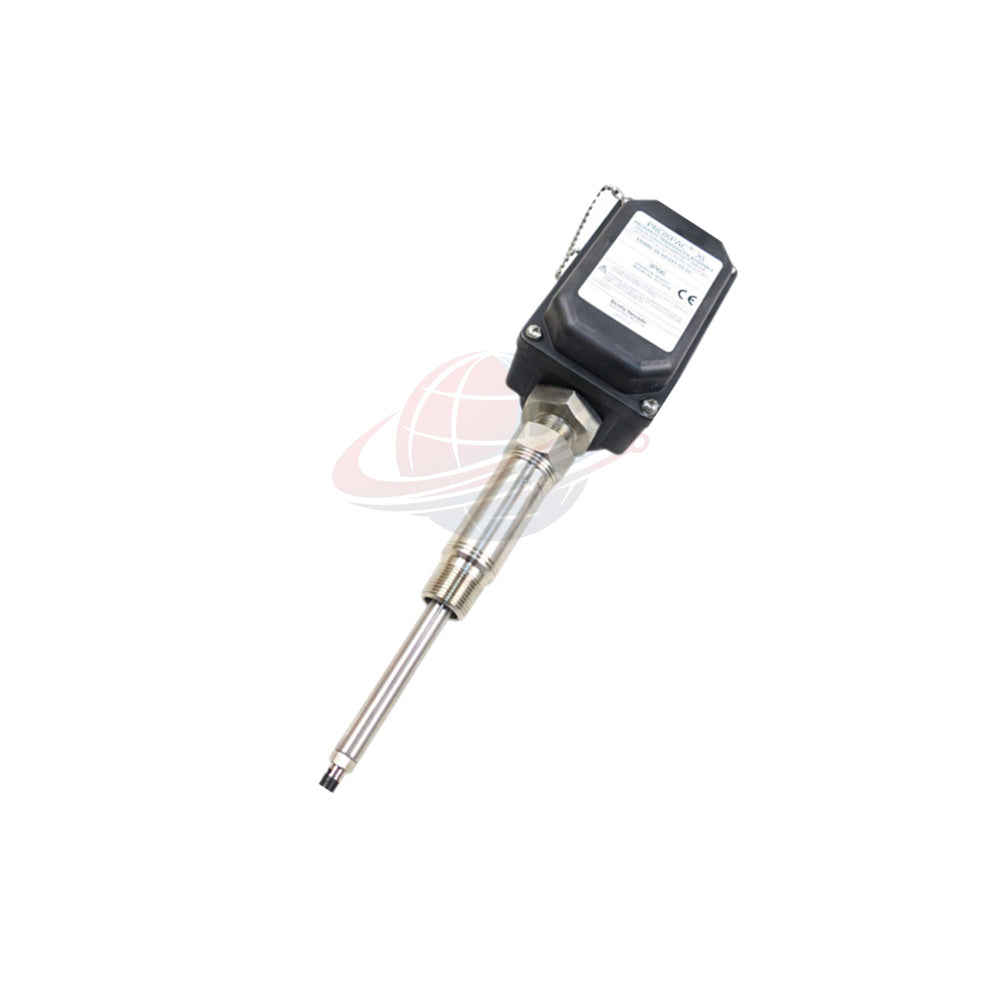

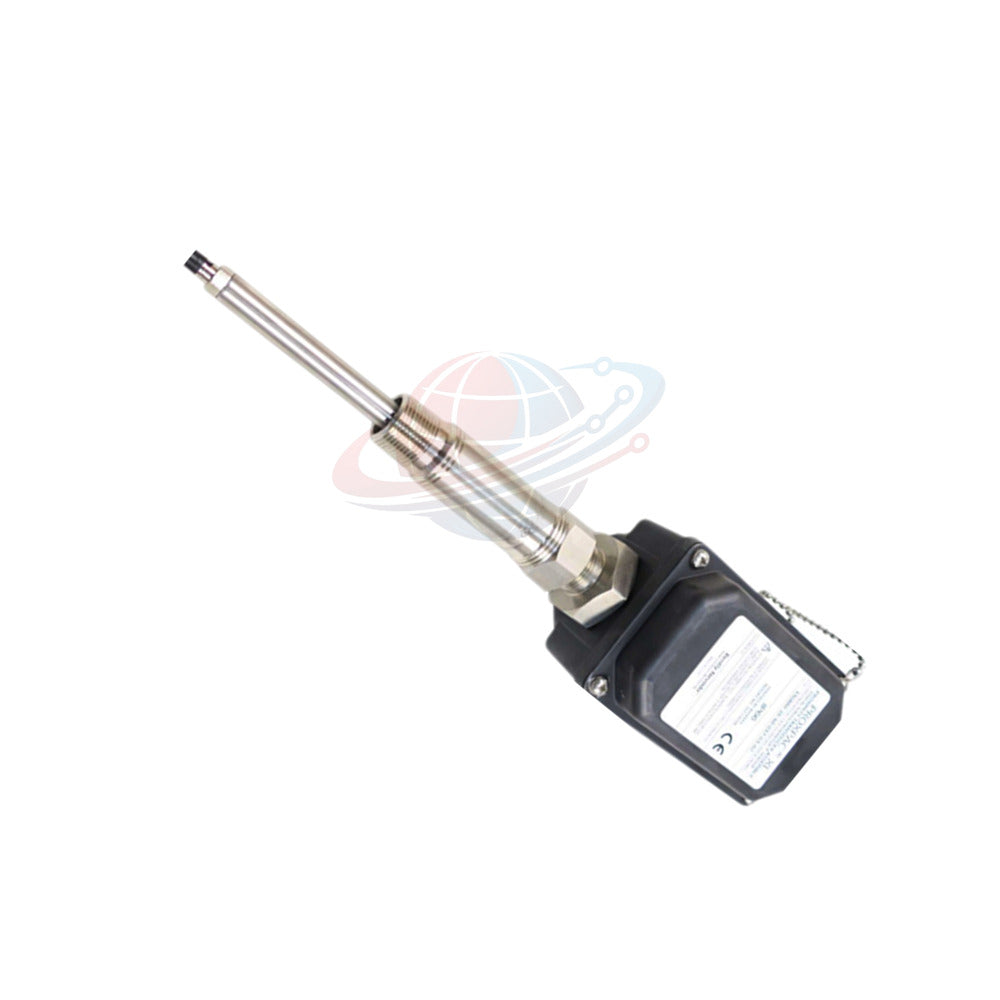

El 330880-16-40-037-03-02 es un conjunto transductor de proximidad integrado de la serie PROXPAC XL fabricado por Bently Nevada. Esta carcasa compacta combina una sonda de proximidad 3300 XL de 8 mm, un mecanismo de manguito y conexiones terminales en una única caja hermética para la monitorización de vibraciones y posiciones de maquinaria pesada.

Construido con una carcasa termoplástica de sulfuro de polifenileno (PPS) reforzado con vidrio y manguitos de acero inoxidable 304, el 330880-16-40-037-03-02 ofrece una protección mecánica robusta para los sensores críticos. Simplifica la instalación en campo en turbinas, compresores y cajas de cambios al proporcionar un sistema transductor autónomo con clasificación IP66 que cumple con los exigentes requisitos de los entornos industriales.

Desglose de la configuración

Estructura de especificación del modelo para el conjunto 330880-16-40-037-03-02:

• 330880 — Conjunto transductor de proximidad serie PROXPAC XL
  • -16- Opción de sonda y aprobaciones: Sonda 3300 XL de 8 mm sin aprobaciones
  • -40- Opción de adaptador de separación (Dim B): Longitud del adaptador de separación de 4,0 pulgadas
  • -037- Opción de penetración de sonda (Dim C): Profundidad de inserción del manguito de sonda de 37 mm
  • -03- Opción de accesorios: Un accesorio NPT de 3/4-14, un reductor de 3/4 a 1/2 NPT SST, dos tapones
  • -02- Opción de rosca de montaje: Conexión de proceso NPT de 3/4-14 (requerida para el adaptador de separación)

Especificaciones técnicas

Guías de instalación y par de apriete

• Par de apriete de la tuerca de retención: Apriete la tuerca de retención del conjunto principal con precisión a 29,5 N·m (260 in·lb).
• Par de apriete de la contratuerca del manguito de la sonda: Apriete la contratuerca interior del manguito de la sonda a 39,3 N·m (350 in·lb) para mantener la posición bajo vibración dinámica.
• Preparación de la rosca de proceso: Aplique un sellador de roscas de tubería adecuado a las roscas de conexión de proceso NPT de 3/4-14 antes de la conexión.
• Tamaño del eje objetivo: Asegúrese de que el diámetro del eje objetivo cumpla con el requisito mínimo de 50,8 mm (2,0 in) para evitar la atenuación del factor de escala.
• Área mínima objetivo: La cara plana del objetivo debe medir al menos 15,2 mm (0,6 in) de diámetro.

Procedimientos de calibración e inspección en campo

• Punto de ajuste de voltaje de separación: Ajuste la separación de la sonda hasta que la salida sea de -9,0 Vdc (~1,27 mm / 50 mils) en los terminales del sensor de proximidad conectado.
• Verificación del voltaje de suministro: Verifique que el voltaje de entrada permanezca más negativo que -23,5 Vdc para evitar una pérdida prematura del rango lineal.
• Inspección de sellos: Verifique las juntas tóricas de neopreno del manguito en busca de grietas o deformación por compresión dinámica durante el mantenimiento de revisión.

Compatibilidad e integración del sistema

El 330880-16-40-037-03-02 se interconecta directamente con los sensores de proximidad 3300 XL y los cables de extensión. Las señales de salida triaxiales blindadas de 3 hilos se introducen en los bastidores de monitorización de maquinaria Bently Nevada 3500 u Orbit 60 en distancias de cableado de campo de hasta 305 metros (1.000 pies).

Conformidad y certificaciones estructurales

• Protección de entrada: IP66 verificado según el informe BASEEFA T07/0709.
• Resistencia al impacto mecánico: Certificado por BASEEFA para impactos de 4 Joules a temperaturas extremas (-39°C a +115°C); certificado por CSA para impactos ambientales de 7 Joules.
• Resistencia estructural de la carcasa: El extremo de la carcasa sin soporte soporta una carga mecánica de hasta 912 N (205 lbf).

Selección de modelos y comparación de soluciones

La evaluación de las dimensiones mecánicas y las limitaciones de montaje del proceso es fundamental al seleccionar los componentes de la serie PROXPAC XL. Compare estas configuraciones de variantes:

• Modelo objetivo: 330880-16-40-037-03-02
  • Tipo de sonda: versión sin aprobación 3300 XL de 8 mm (-16)
  • Longitud de separación: adaptador de separación externo de 4,0 pulgadas (-40)
  • Profundidad de penetración: alcance de inserción de manguito corto de 37 mm (-037)
  • Accesorios y montaje: kit reductor NPT completo con rosca NPT de 3/4-14 (-03-02)
• Variante alternativa: 330880-28-00-105-02-02
  • Tipo de sonda: 3300 XL de 8 mm con múltiples aprobaciones de agencias (-28)
  • Longitud de separación: Montaje directo sin adaptador de separación (0,0 pulg. / -00)
  • Profundidad de penetración: alcance de manguito extendido de 105 mm (-105)
  • Accesorios y montaje: kit de accesorios de conducto alternativo con rosca NPT de 3/4-14 (-02-02)

Guía de selección: Elija el 330880-16-40-037-03-02 cuando el espacio libre de la carcasa externa requiera una separación de 4,0 pulgadas combinada con una penetración de manguito poco profunda de 37 mm. Especifique el 330880-28-00-105-02-02 para instalaciones en áreas peligrosas que requieran una penetración profunda de 105 mm directamente en carcasas de máquinas gruesas sin altura de separación externa.

Embalaje y términos comerciales

• Estado del producto: 100% nuevo de fábrica y original en su embalaje de fábrica original.
• Garantía de fábrica: Incluye 12 meses de cobertura completa de garantía del fabricante.
• Logística de envío: Entrega global acelerada a través de DHL, FedEx o UPS.
• Tiempo de procesamiento: Los pedidos se envían dentro de las 24 a 48 horas posteriores a la confirmación.

Aplicaciones industriales y diagnóstico de fallas

Los operadores de plantas implementan la serie PROXPAC XL en diversos activos de maquinaria rotatoria pesada:

• Bombas de alimentación de calderas: Monitorea la vibración radial del eje y el desgaste de los cojinetes de empuje en entornos de alta humedad.
• Ventiladores y sopladores industriales: Detecta desequilibrios, holgura estructural y fuerzas aerodinámicas de las palas.
• Compresores centrífugos: Seguimiento dinámico en tiempo real de la órbita del eje y las inestabilidades de la película de aceite.
• Cajas de engranajes reductores: Monitoreo continuo de la posición radial cerca de las zonas de engranajes de alta vibración.

El punto de vista de Global PLC Spare HUB

En nuestra experiencia de campo con modernizaciones de turbomaquinaria, las sondas de proximidad independientes montadas en entornos exteriores con frecuencia sufren la entrada de agua y daños físicos en los cables de conexión sin blindaje. La serie PROXPAC XL resuelve este problema al alojar tanto la sonda como la interfaz de conexión dentro de una única carcasa termoplástica de PPS reforzado con vidrio.

Durante un proyecto de reparación reciente en un accionamiento de torre de enfriamiento exterior, los técnicos reemplazaron las carcasas metálicas corroídas con el 330880-16-40-037-03-02. El cuerpo resistente a los rayos UV y el sellado IP66 evitaron la contaminación por humedad dentro de la cavidad de la sonda, mientras que la separación de 4,0 pulgadas proporcionó el espacio libre necesario alrededor de las cubiertas de aislamiento externas. Asegure siempre que la contratuerca del manguito de la sonda se apriete a 39,3 N·m durante el reensamblaje para mantener los puntos de ajuste de separación precisos.

Preguntas frecuentes (FAQ)

P: ¿Qué ventajas ofrece la carcasa de PPS reforzado con vidrio sobre las carcasas de aluminio tradicionales?

R: El cuerpo termoplástico de PPS proporciona una resistencia superior al ataque químico y a la degradación por rayos UV, al tiempo que elimina la corrosión de la carcasa exterior en entornos de plantas húmedos o costeros.

P: ¿Puede la exposición de la sonda a bajas temperaturas provocar fugas de fluido?

R: La exposición de la sonda por debajo de -34°C (-29°F) puede comprometer el sello de presión interno, lo que podría permitir que el aceite o la presión del proceso migren más allá del manguito de la sonda.

P: ¿Qué especificación de cableado de campo se recomienda para conectar este conjunto al monitor?

R: Bently Nevada recomienda un cable triaxial blindado de 3 conductores (16 a 24 AWG) hasta una distancia máxima de 305 metros (1.000 pies).

P: ¿Cómo verifico que el conector ClickLoc interno esté bien sujeto?

R: Empuje el conector ClickLoc de latón chapado en oro en la cola de la sonda hasta que escuche y sienta que el mecanismo táctil de clic se activa dentro de la cavidad de la carcasa.

P: ¿Cómo determino si mi máquina requiere una opción de adaptador de separación?

R: Mida la distancia entre el saliente de montaje externo y el borde exterior de cualquier aislamiento térmico. Si el aislamiento se extiende más allá del saliente de la carcasa, seleccione una opción de adaptador de separación (como 4,0 pulgadas) para posicionar la carcasa IP66 libre del aislamiento.
