330876-01-50-00-00 Sonda Bently Nevada 3300 XL de 50 mm

330876-01-50-00-00 | Sonda de proximidad de alta temperatura de 50 mm 3300 XL

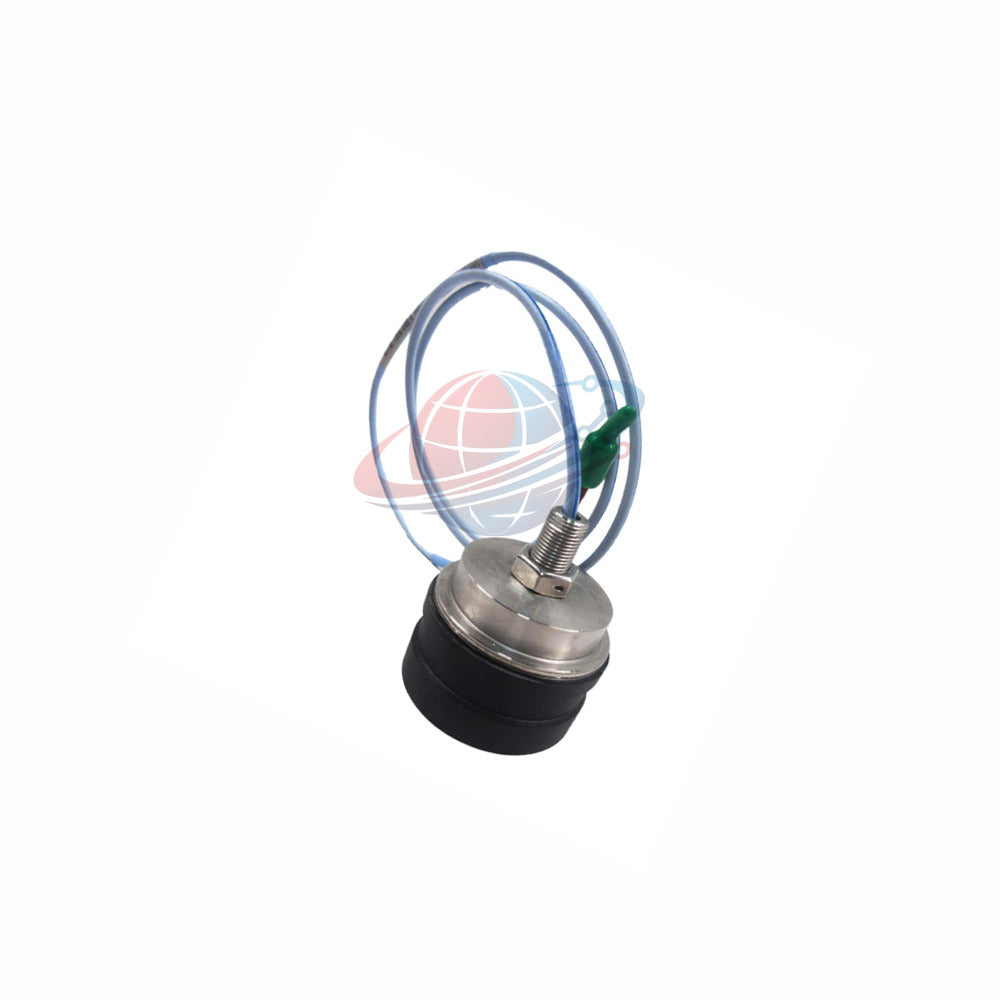

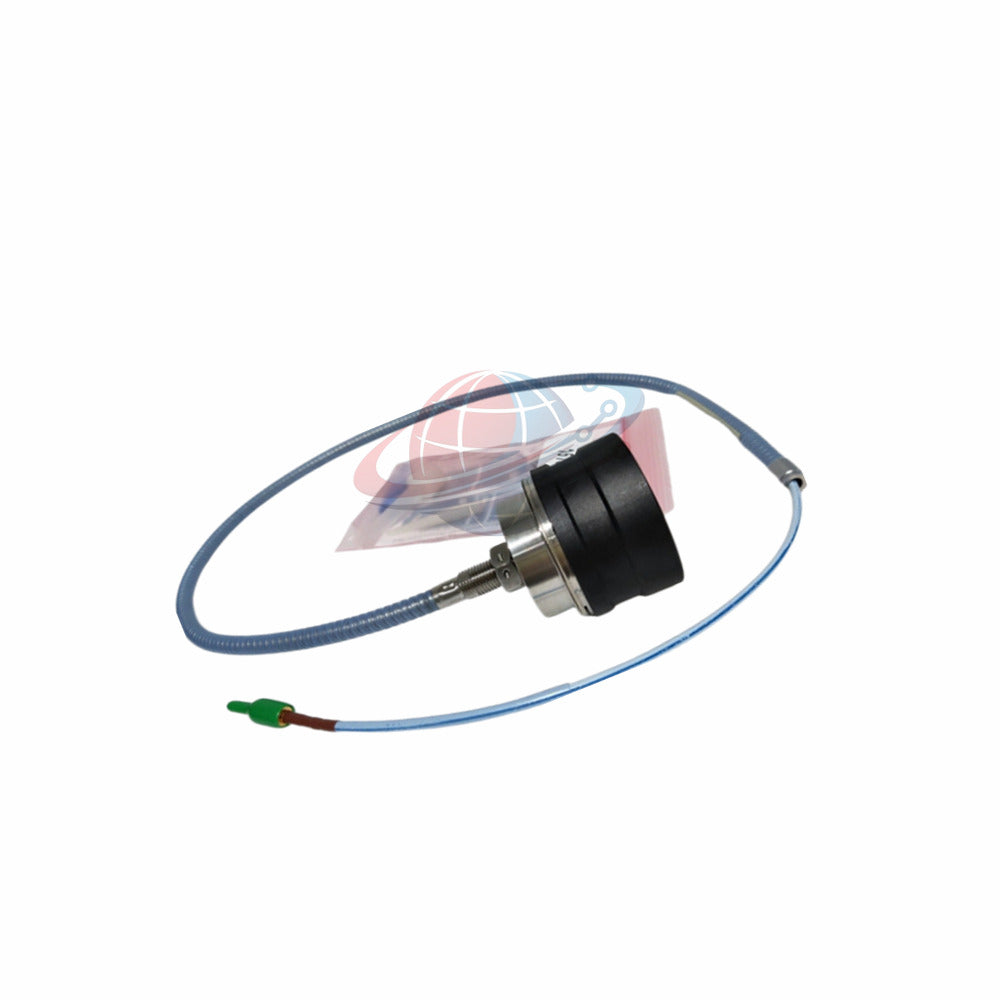

Bently Nevada 330876-01-50-00-00 es una sonda de proximidad de 50 mm 3300 XL para la medición de vibraciones y desplazamiento sin contacto en entornos exigentes de maquinaria rotativa. Su construcción de alta temperatura es compatible con aplicaciones en turbinas de vapor donde la temperatura de la sonda, la entrada de humedad, el tendido de cables y la estabilidad de la medición requieren una consideración cuidadosa.

Esta configuración cuenta con una carcasa de salida recta ½-20, un cable de sonda de 5,0 m, cable FluidLoc de alta temperatura y sin certificaciones de agencias. La sonda de 5,0 m está diseñada para utilizarse con un sensor Proximitor compatible de 5,0 m.

Desglose de la configuración — Lectura del número de pieza

330876-01-50-00-00

• 330876 — Familia de sondas de proximidad de 50 mm 3300 XL
• -01 — Rosca inglesa ½-20, carcasa de salida recta
• -50 — Longitud total de la sonda de 5,0 m (16,4 pies)
• -00 — Opción de cable FluidLoc de alta temperatura
• -00 — Sin certificaciones de agencias

Nota sobre la configuración: La longitud de 5,0 m de la sonda es un requisito de adaptación del sistema, no simplemente una preferencia de longitud de cable. Confirme el modelo del sensor Proximitor instalado y su combinación aprobada de sonda/cable antes de realizar el pedido.

Datos técnicos | Especificaciones a nivel de sonda

Características de diseño | Lo que importa en el campo

• Capacidad de alta temperatura: La sonda admite un funcionamiento continuo hasta 200°C y una exposición a corto plazo hasta 250°C por menos de 24 horas, dentro de las condiciones establecidas.
• Protección contra la humedad: Los sellos delantero y trasero funcionan con el cable FluidLoc de alta temperatura para ayudar a evitar que la humedad llegue a la punta de la sonda.
• Conectores de alta temperatura: Se suministran conectores especiales ClickLoc para la interfaz de la sonda y el cable de extensión.
• Protección del conector: Los protectores de conectores y una herramienta de instalación desechable ayudan a mantener las superficies de contacto libres de contaminación durante la manipulación.
• Acceso de tendido: El collar extraíble en el conector ClickLoc del cable de la sonda puede ayudar a los técnicos a pasar el cable a través de espacios reducidos.
• Formato de montaje: La carcasa de salida recta utiliza una rosca ½-20. La familia 3300 XL de 50 mm también incluye otras configuraciones de carcasa, pero no son intercambiables sin verificar el arreglo de montaje.

Comprobaciones de configuración e instalación

1. Haga coincidir la cadena de medición. Verifique la sonda de 50 mm, el cable de extensión compatible y el sensor Proximitor de cinco metros como un sistema completo aprobado.
2. Compruebe la geometría de montaje. Confirme la rosca ½-20, la longitud de enganche disponible, la orientación de la sonda, la distancia al objetivo y el acceso físico antes de la instalación.
3. Proteja la interfaz del conector. Mantenga los contactos ClickLoc limpios y secos durante la instalación. Coloque los protectores de conectores suministrados según corresponda.
4. Revise el perfil térmico. Distinga la temperatura continua de las excursiones breves. No trate la clasificación a corto plazo de 250°C como un límite de funcionamiento continuo.
5. Puesta en marcha según el manual del sistema. Verifique el voltaje de separación (gap), la respuesta de la señal, la configuración del canal y los ajustes de alarma utilizando la documentación pertinente del Proximitor y el monitor.

Ajuste de equipo y aplicación

• Turbinas de vapor: Monitoreo del desplazamiento o vibración del eje en entornos de alta temperatura en el extremo de accionamiento (DE), sujeto al diseño del sistema instalado y a los requisitos de medición.
• Ubicaciones de los cojinetes de la turbina: Medición de la posición del eje sin contacto donde la temperatura de la sonda y la exposición a la humedad son factores de diseño significativos.
• Protección de maquinaria rotativa: Uso dentro de una cadena de medición de proximidad compatible Bently Nevada 3300 XL conectada a un sistema de monitoreo apropiado.
• Proyectos de mantenimiento y actualización: Reemplazo de una sonda existente solo después de confirmar el número de pieza, la rosca de la carcasa, la longitud del cable, la compatibilidad del sensor y los requisitos de aprobación.

Límite de aplicación: Esta sonda es un componente de detección, no un monitor de vibración independiente. La precisión del canal, el rango lineal, las funciones de alarma y la lógica de protección dependen de la configuración completa de sonda–cable de extensión–Proximitor–monitor, así como del material y la geometría del objetivo.

Comparación de selección | 330876-01-50-00-00 vs. 330876-01-90-00-05

Compare la sonda solicitada con la alternativa enlazada antes de seleccionar un reemplazo. La página del producto de la alternativa identifica la misma familia de sondas de 50 mm 3300 XL, pero su configuración de sufijo completa debe verificarse con la documentación del fabricante.

Recomendación técnica: Elija 330876-01-50-00-00 cuando el sistema instalado requiera la sonda especificada de 5,0 m y su configuración sin certificaciones sea aceptable. Considere 330876-01-90-00-05 solo después de confirmar su longitud real de cable, estado de aprobación, opción de cable y compatibilidad con el sensor Proximitor instalado. Una longitud de sonda o un código de aprobación diferente pueden afectar la adaptación del sistema y el cumplimiento en el sitio; no realice sustituciones basándose solo en el nombre de la familia.

Perspectiva de Global PLC Spare HUB | Mantenimiento y diagnóstico

Perspectiva de campo: Para un reemplazo de sonda de turbina, registre el número de pieza completo de la sonda existente y el modelo del sensor Proximitor antes de retirar el conjunto. Preserve las lecturas base de separación y de canal donde los procedimientos de la planta lo permitan. Si las lecturas cambian después del reemplazo, verifique primero la configuración y la instalación; no asuma que la sonda por sí sola es defectuosa.

Suministro, garantía y envío

• Estado: Nuevo y original en embalaje de fábrica
• Garantía de fábrica: 12 meses
• Opciones de envío: FedEx, UPS o DHL
• Despacho: Confirme el estado del stock y el tiempo de despacho al solicitar una cotización.
• Verificación del pedido: Proporcione el número de pieza completo y, si es posible, el modelo del sensor Proximitor instalado para respaldar la revisión de compatibilidad.

Preguntas frecuentes

P1. ¿Puede esta sonda de cinco metros conectarse a un sensor Proximitor con una clasificación de longitud de cable diferente?

R. No asuma compatibilidad. La configuración suministrada está destinada a un sensor Proximitor de cinco metros. Verifique la combinación exacta de sonda, cable de extensión y sensor con la documentación del sistema Bently Nevada.

P2. ¿Significa la clasificación de 250°C que la sonda puede funcionar continuamente a esa temperatura?

R. No. El límite a corto plazo establecido es de 250°C por menos de 24 horas. La temperatura de funcionamiento continuo y almacenamiento es de −35°C a +200°C. Revise el perfil térmico real antes de seleccionar la sonda.

P3. ¿Qué debo confirmar si la sonda existente utiliza una rosca de montaje métrica?

R. Este número de pieza especifica una rosca inglesa ½-20. Compruebe los accesorios de montaje instalados y el plano de la máquina. No fuerce una sonda de rosca inglesa en un punto de montaje métrico ni confíe en adaptadores de rosca sin la aprobación de ingeniería.

P4. ¿Es la opción sin certificaciones adecuada para una instalación en área peligrosa?

R. El sufijo suministrado indica que no hay certificaciones de agencias. Si la instalación requiere certificación para áreas peligrosas, seleccione una configuración con las aprobaciones necesarias y verifique las condiciones de certificación del sistema completo.

P5. ¿Qué información debo enviar al solicitar una cotización de reemplazo?

R. Envíe el número de pieza completo de la sonda, el modelo del sensor Proximitor instalado, la longitud de la sonda existente, los detalles de la rosca de montaje, la temperatura de funcionamiento y cualquier certificación requerida en el sitio. Estos detalles ayudan a evitar una discrepancia en la longitud, el montaje o la certificación.
