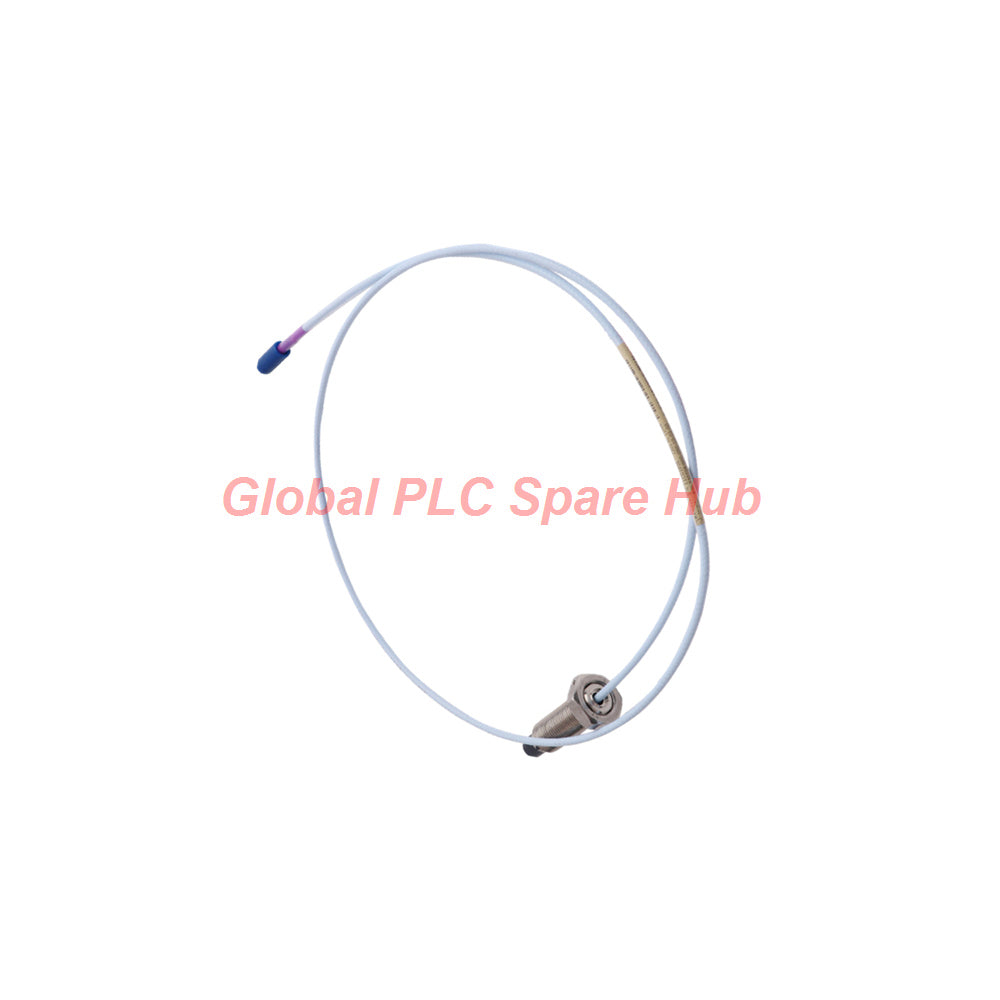

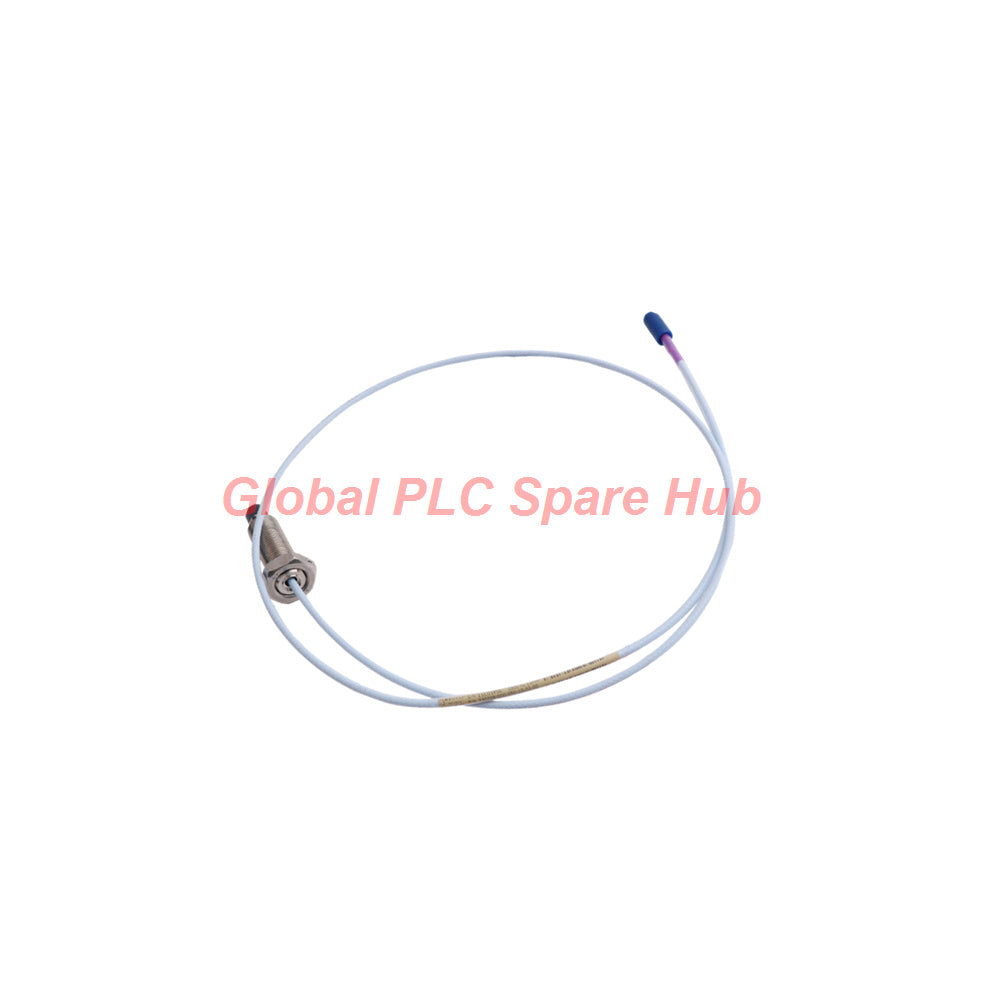

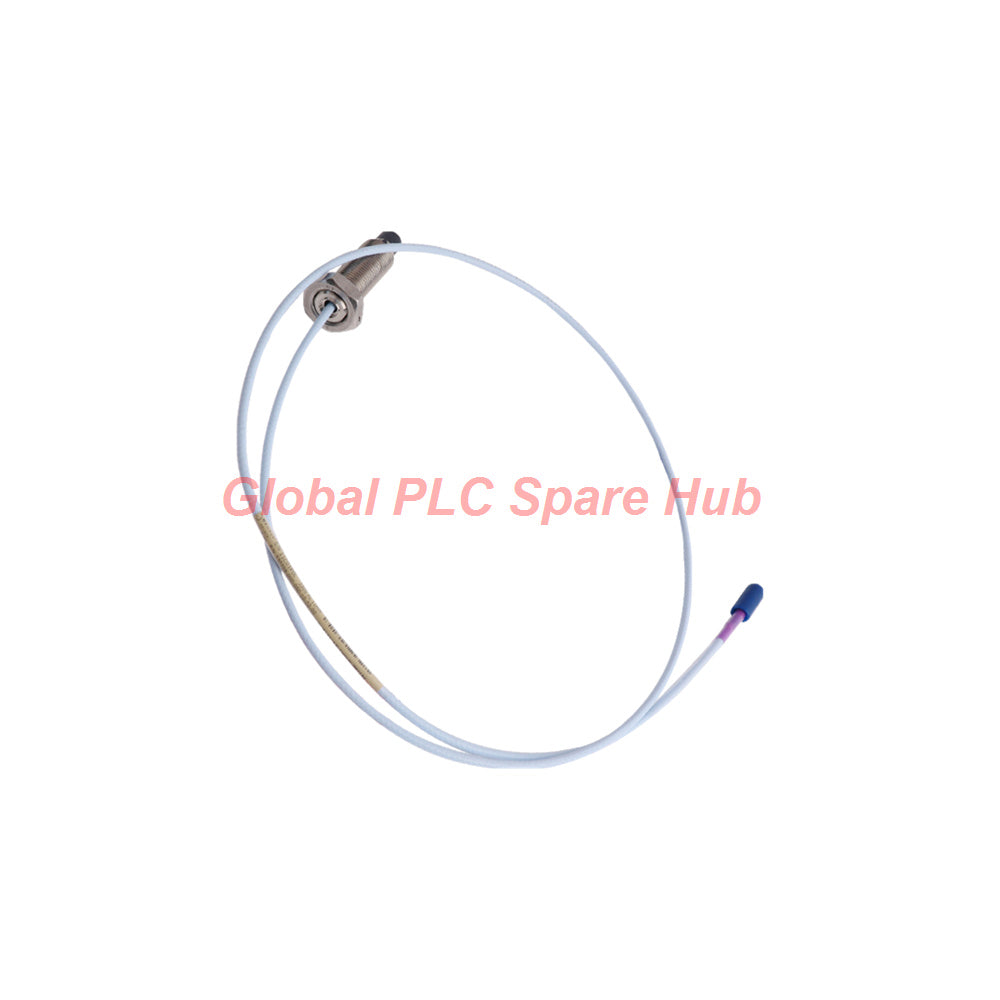

330709-000-080-90-12-05 Sonda de proximidad Bently Nevada 3300 XL de 11 mm

Reseña de Global PLC Spare HUB

La medición de precisión de la vibración del eje bajo estrés térmico extremo requiere una arquitectura de sensor de alta integridad. Los expertos en instrumentación de planta reconocen que las puntas de sonda de baja calidad degradan la linealidad de la señal en maquinaria de alta velocidad. La sonda de proximidad 330709-000-080-90-12-05 resuelve estos problemas de precisión con una construcción de punta PPS avanzada y una robusta disposición de cable de 9.0 metros. Este transductor de la serie 3300 XL ofrece datos dinámicos fiables para activos industriales críticos.

Desglose de configuración y arquitectura de sufijos

Especificaciones de ingeniería y perfil físico

• Marca y modelo: Bently Nevada 330709-000-080-90-12-05
• Material de la punta de la sonda: Sulfuro de polifenileno (PPS) diseñado para una durabilidad a altas temperaturas.
• Material de la carcasa de la sonda: Acero inoxidable (SST) AISI 304 con rosca M16x1.5.
• Características eléctricas: Cable triaxial de 75 ohmios con aislamiento FEP; la resistencia de CC del centro al conductor exterior es de 8.5 más-menos 1.1 ohmios.
• Límites mecánicos: Par de apriete recomendado de la carcasa de 21.1 N-m (187 in-lb); radio de curvatura mínimo de 25.4 mm (1.0 pulg).

Maquinaria objetivo y escenarios de aplicación industrial

• Turbinas de vapor de alta velocidad: Mide la vibración radial y la excentricidad del rotor bajo altas cargas térmicas.
• Compresores centrífugos pesados: Rastrea el comportamiento dinámico del eje en entornos petroquímicos volátiles.
• Grandes generadores industriales: Monitorea continuamente las holguras de los cojinetes y los desplazamientos de la línea central del eje.
• Bombas de alimentación de calderas multietapa: Detecta variaciones en el empuje axial, evitando el roce interno catastrófico.

Capacidad de diagnóstico y detección de anomalías

El sistema 3300 XL de 11 mm captura fluctuaciones de voltaje de entrehierro de alta fidelidad. Los ingenieros de diagnóstico analizan estas salidas para identificar inestabilidades de remolino de aceite en etapas tempranas, desequilibrio sincrónico del rotor, grietas en el eje y degradación de los cojinetes de apoyo antes de que ocurran paradas forzadas de la planta.

Logística, garantía y términos de cumplimiento

• Estado del artículo: 100 por ciento nuevo de fábrica y en embalaje original del fabricante.
• Cobertura de garantía: Respaldado por una garantía de fábrica estándar de 12 meses.
• Logística exprés: Envío global respaldado a través de FedEx, UPS y DHL en un plazo de 24 a 48 horas.
• Contenido del paquete: Unidad de sonda de proximidad individual de 11 mm con documentación de calibración de fábrica.

Selección de modelo y comparación técnica

Examine sus requisitos de tendido de cables frente al modelo de especificación alternativo 330709-000-230-10-12-05 antes de confirmar su pedido.

Asesoramiento técnico de selección: El modelo 330709-000-080-90-12-05 presenta una longitud de carcasa de 80 mm y una disposición de cable de 9.0 m. Elija esta configuración cuando su punto de instalación requiera un cuerpo de carcasa más corto combinado con un tendido de cable extendido para llegar a cajas de conexiones distantes.

Preguntas frecuentes de expertos y guía de selección de campo

P: ¿Por qué se elige una longitud de carcasa de 80 mm para esta configuración de sonda específica?

R: El código 080 proporciona una longitud de cuerpo equilibrada que se ajusta a los soportes de montaje estándar mientras mantiene una holgura adecuada de la punta en el orificio de la máquina.

P: ¿Cuál es el principal riesgo operativo si las temperaturas de instalación de la sonda caen por debajo de los -34 grados Celsius?

R: La exposición al frío extremo durante el montaje mecánico puede comprometer el sello de presión interno y provocar un fallo prematuro.

P: ¿Cómo beneficia la construcción del cable FluidLoc a los entornos industriales hostiles?

R: La tecnología FluidLoc evita que el aceite y los fluidos de proceso se filtren a través de los hilos internos del cable hacia el rack de monitoreo.

P: ¿Cuál es la especificación de par de apriete correcta al apretar las roscas de la carcasa de la sonda M16x1.5?

R: Los técnicos deben aplicar un par de apriete recomendado de 21.1 N-m (187 in-lb) para asegurar el sensor sin aplastar las roscas internas.

P: ¿Cómo afectan los programas de clasificación de temperatura a la colocación de la sonda en áreas peligrosas?

R: Los límites de temperatura ambiente escalan directamente con los niveles de clasificación, variando desde -55°C hasta +232°C para aplicaciones con clasificación T1.
