330707-00-20-90-12-00 Sonda de proximidad Bently Nevada | 3300 XL 11 mm

Descripción general del producto | Detección de precisión para maquinaria rotativa

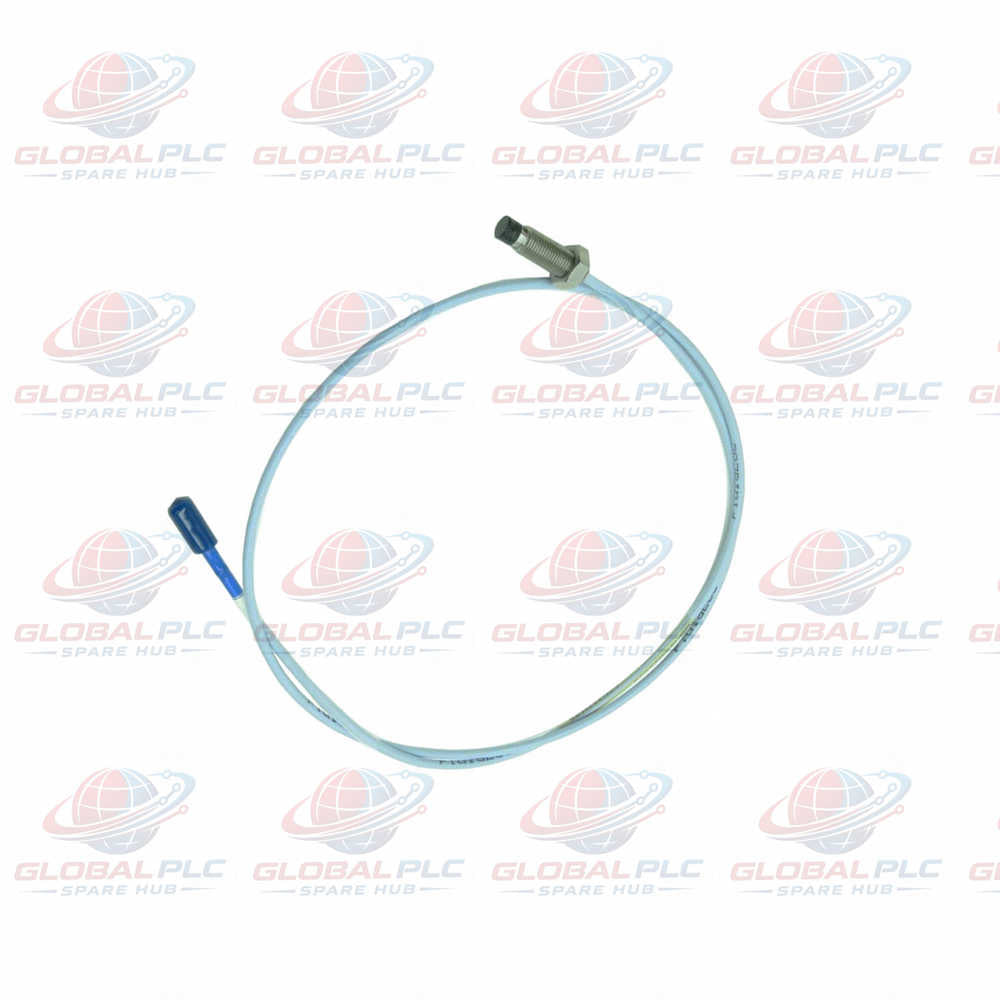

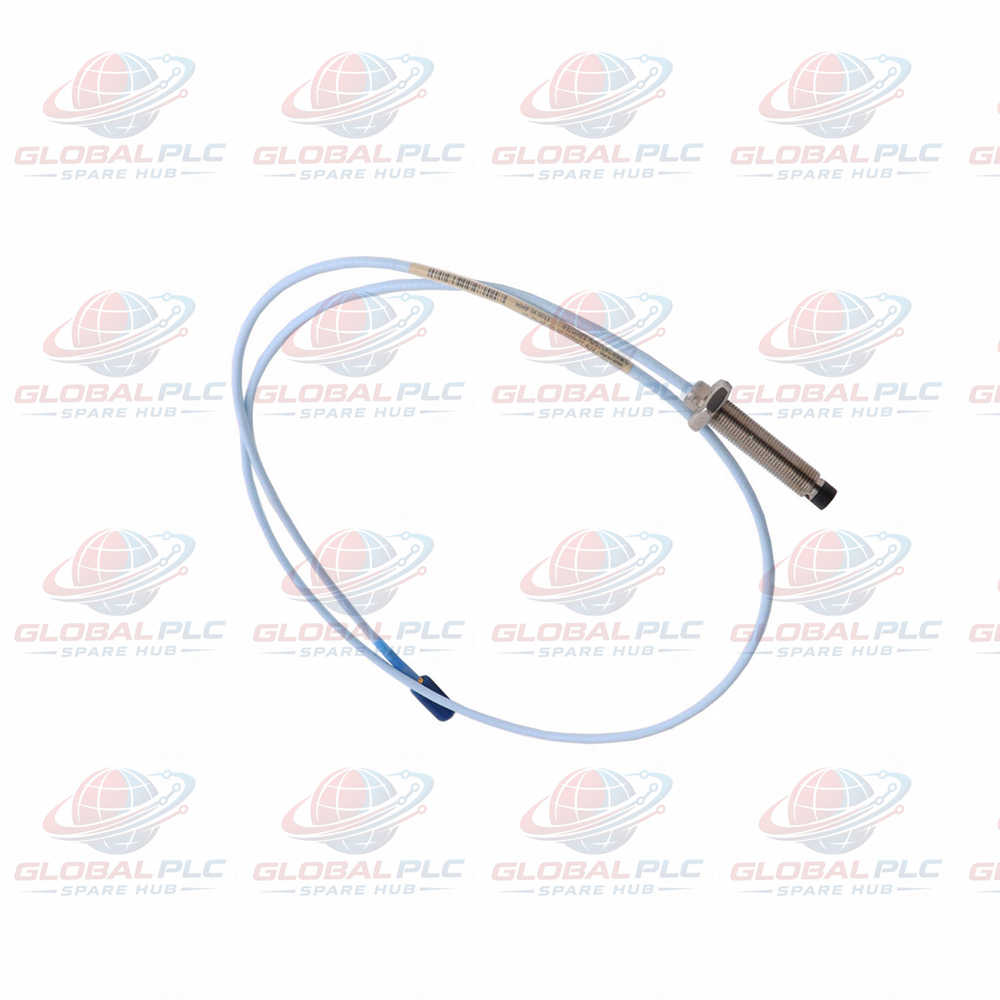

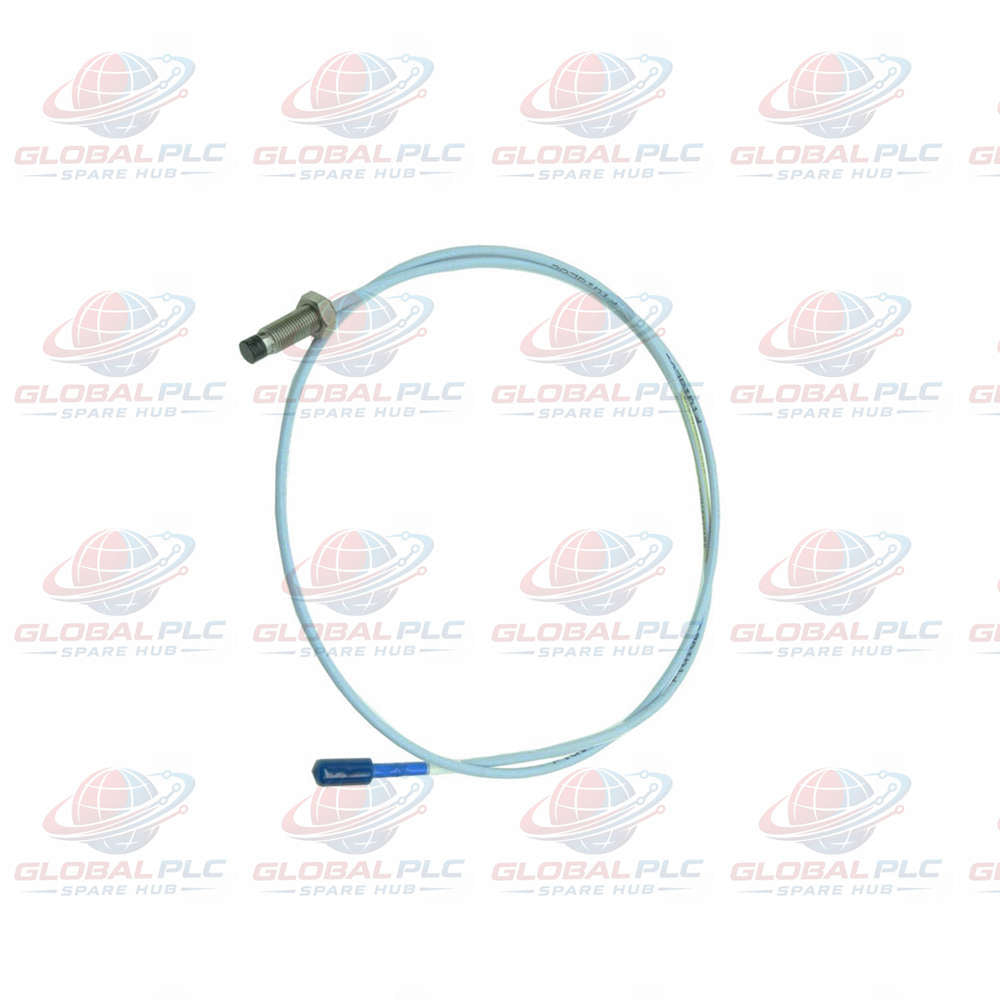

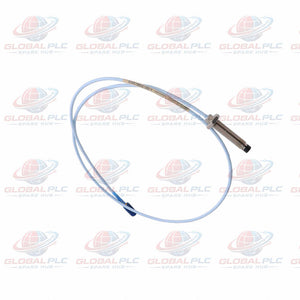

Bently Nevada 330707-00-20-90-12-00 es una sonda de proximidad 3300 XL de 11 mm diseñada para la medición de desplazamiento sin contacto en sistemas de monitoreo de maquinaria rotativa. Utiliza una carcasa roscada de 5/8-18 UNF, una longitud total de carcasa de 2.0 pulgadas y un cable de 9.0 metros.

Esta configuración incluye un conector coaxial miniatura ClickLoc y un cable FluidLoc. Su punta de sonda de PPS y su carcasa de acero inoxidable AISI 304 cumplen con los requisitos de instalación industrial. La sonda funciona con un cable de extensión, un driver y un sistema de monitoreo compatibles.

• Fabricante: Bently Nevada
• Modelo: 330707-00-20-90-12-00
• Serie: 3300 XL 11 mm
• Tipo de producto: Sonda de proximidad de corrientes de Foucault
• Origen: Fabricado en EE. UU., según se especifica en la información del producto suministrada
• Condición: Nuevo y original en empaque de fábrica
• Garantía: 12 meses, sujeto a los términos confirmados del proveedor
• Envío: FedEx, UPS o DHL, sujeto a disponibilidad de destino y servicio
• Despacho: Generalmente dentro de las 24 a 48 horas posteriores a la confirmación del pedido y la verificación del stock

01 | Desglose de la configuración

El código de pedido identifica la construcción de la sonda, las dimensiones de montaje, la longitud del cable, la disposición del conector y la opción de aprobación.

Verificación del pedido: Confirme cada segmento de código con la sonda instalada y la documentación del equipo. Los números de modelo similares pueden tener configuraciones diferentes de conector o cable.

02 | Especificaciones mecánicas y eléctricas

Acoplamiento de rosca: Para la carcasa especificada de 5/8-18 UNF, el acoplamiento de rosca máximo es de 0.938 pulgadas. Otras variantes de rosca tienen límites diferentes. Confirme el dibujo exacto de la sonda antes de mecanizar o seleccionar el hardware de montaje.

03 | Consideraciones de temperatura y presión

• Temperatura de funcionamiento y almacenamiento publicada: -52°C a +177°C (-62°F a +351°F), según la especificación detallada suministrada.
• Sellado de presión: La sonda está diseñada para sellar la presión diferencial entre su punta y su carcasa.
• Material del sello: Junta tórica de Viton.
• Prueba de presión: El fabricante indica que las sondas no se prueban bajo presión antes del envío.
• Precaución por baja temperatura: La exposición por debajo de -34°C (30°F) puede causar una falla prematura del sello de presión.

La información suministrada también enumera -51°C como el límite de temperatura inferior en una sección. Confirme la revisión de la hoja de datos aplicable antes de aprobar la operación a las temperaturas más bajas. Comuníquese con el fabricante para obtener pruebas de sello de presión específicas para la aplicación cuando sea necesario.

04 | Desempeño de medición y compatibilidad del sistema

La sonda forma parte de una cadena de medición de corrientes de Foucault. Debe operar con la configuración correcta de driver, cable de extensión y monitor.

• Principio de medición: Detección de corrientes de Foucault sin contacto.
• Uso típico: Monitoreo de desplazamiento y vibración del eje en maquinaria rotativa compatible.
• Rango de medición: Confirme el rango calibrado en la documentación del sistema 3300 XL de 11 mm aplicable.
• Sensibilidad y linealidad: Dependen de la sonda, el cable de extensión, el driver, el material del objetivo y la calibración combinados.
• Respuesta de frecuencia: Verifique la especificación de respuesta publicada del sistema de medición completo.
• Resolución: Depende del driver conectado, el monitor, el procesamiento de señales y la configuración de medición.
• Control de interferencia: Utilice el tendido de cables aprobado, el acoplamiento correcto del conector y la cadena de medición especificada.

No asigne valores numéricos de sensibilidad, linealidad, respuesta de frecuencia o rango de medición no admitidos a la sonda por sí sola. Utilice las especificaciones del sistema calibrado del fabricante para los cálculos de ingeniería.

05 | Instalación y puesta en marcha

1. Verifique el número de pieza: Confirme el modelo base 330707, la longitud de 9.0 m, la opción de conector y el sufijo de aprobación.
2. Compruebe la rosca de montaje: Confirme la rosca 5/8-18 UNF y la profundidad de acoplamiento requerida.
3. Inspeccione la punta de la sonda: Verifique si hay daños por impacto, contaminación o deterioro visible.
4. Tienda el cable: Mantenga un radio de curvatura de al menos 25.4 mm y evite aplastamientos o bordes afilados.
5. Conecte el sistema: Haga coincidir el conector coaxial miniatura ClickLoc con la conexión compatible especificada.
6. Asegure el conector: Utilice una instalación apretada con los dedos. Nunca exceda el torque máximo establecido para el conector.
7. Establezca el entrehierro (gap) de la sonda: Siga las instrucciones del driver aplicables y el procedimiento de puesta en marcha del equipo.
8. Valide la señal: Verifique el voltaje del entrehierro, el estado del canal y la estabilidad de la señal antes de devolver la máquina al servicio.

Siga los procedimientos de aislamiento del sitio antes de trabajar cerca de equipos rotativos. Nunca ajuste una instalación de máquina en vivo a menos que el procedimiento aprobado permita explícitamente esa actividad.

06 | Diagnóstico y solución de problemas en campo

La sonda no identifica de forma independiente las fallas de la máquina. Proporciona una señal que un sistema de monitoreo compatible puede usar para evaluar el movimiento del eje y las condiciones relacionadas.

Caso de campo A: Voltaje de entrehierro inesperado tras el reemplazo

Verifique la profundidad de montaje, la holgura del objetivo, el asentamiento del conector y la compatibilidad del driver. Confirme que la sonda de repuesto utilice la longitud total de cable y la calibración correctas.

Caso de campo B: Lecturas de desplazamiento ruidosas o intermitentes

Inspeccione primero el acoplamiento del conector y los daños en el cable. Compruebe el radio de curvatura mínimo y el tendido de cables cerca de cables de alimentación. Luego, compare la salida del driver con la entrada esperada del canal de monitoreo.

Caso de campo C: Lecturas diferentes después de cambiar el cable

Verifique la combinación completa de sonda y cable de extensión. Una longitud eléctrica incorrecta puede cambiar la respuesta de medición calibrada. Restaure la configuración especificada antes de interpretar las tendencias de vibración.

Caso de campo D: Lecturas anormales después del mantenimiento

Compare las nuevas lecturas con los datos de referencia. Verifique la estabilidad del montaje, el entrehierro de la sonda, la condición del objetivo y la configuración del canal. Investigue los cambios mecánicos antes de concluir que la sonda ha fallado.

07 | Equipos y aplicaciones adecuados

• Turbinas de vapor y gas: Puntos de monitoreo compatibles de desplazamiento y vibración del eje.
• Compresores industriales: Mediciones de movimiento del eje sin contacto en sistemas de monitoreo adecuados.
• Bombas y maquinaria rotativa: Instalaciones de monitoreo de condición con drivers de sonda y objetivos compatibles.
• Generadores: Monitoreo de vibración y desplazamiento del eje donde el sistema seleccionado admita esta familia de sondas.
• Instalaciones de petróleo, gas y petroquímicas: Protección de maquinaria y monitoreo de condición en instalaciones aprobadas.
• Plantas de energía: Monitoreo de equipos rotativos y diagnósticos de mantenimiento.

Confirme los requisitos específicos del equipo antes de la instalación. La idoneidad depende del material del objetivo, la geometría de montaje, la temperatura, la presión y la configuración del sistema de monitoreo.

08 | Comparación de modelos y consejos de selección

Producto relacionado: Sonda de proximidad Bently Nevada 330707-00-20-90-11-00 3300 XL 11 mm.

Recomendación técnica: Ambos códigos de pedido especifican el mismo modelo base y dimensiones principales. La diferencia crítica es la opción de conector y cable 12 frente a la 11. No trate estas configuraciones como intercambiables hasta que la tabla de pedidos del fabricante confirme la construcción del conector y cable de la opción 11. Haga coincidir el repuesto con el cable de extensión y el sistema de driver instalados.

09 | Embalaje, envío y garantía

• Condición del producto: Nuevo y original en empaque de fábrica.
• Período de garantía: 12 meses, sujeto a los términos de garantía confirmados por el proveedor.
• Métodos de envío: FedEx, UPS y DHL, sujeto a la disponibilidad de destino y servicio.
• Tiempo de despacho: Generalmente 24–48 horas después de la confirmación del pedido y la verificación del stock.
• Embalaje: Embalaje de fábrica con la configuración de sonda solicitada.
• Accesorios incluidos: Confirme el conector, el cable y cualquier accesorio adicional con la cotización y la lista de empaque.

Conserve la etiqueta del modelo y la documentación de compra para reclamos de garantía. Comuníquese con el equipo de ventas para conocer las condiciones de cobertura, la autorización de devolución y las instrucciones de solución de problemas.

10 | Perspectiva de Global PLC Spare HUB

En el mantenimiento de maquinaria rotativa, la configuración del cable y el conector merece una atención especial. Una sonda con las dimensiones mecánicas correctas aún puede producir lecturas poco fiables cuando se combina con un cable o driver inadecuado.

Por ejemplo, después de reemplazar una sonda de 9.0 m, un técnico puede notar un voltaje de entrehierro alterado o una tendencia de vibración inestable. Antes de ajustar la profundidad de montaje, el técnico debe verificar el sufijo exacto del conector, la disposición del cable de extensión y la compatibilidad del driver.

Nuestra recomendación de selección es sencilla: compare el código de pedido completo, no solo el número base 330707. Confirme la rosca de montaje, la longitud de la carcasa, la longitud eléctrica total, el estilo del conector y la temperatura de la aplicación antes de realizar el pedido.

Para aplicaciones de baja temperatura o sellado de presión, revise las especificaciones detalladas del fabricante. Solicite confirmación específica para la aplicación cuando la instalación se acerque a los límites publicados.

11 | Preguntas frecuentes

P1: ¿Por qué la longitud eléctrica total de la sonda debe coincidir con el sistema existente?

La sonda, el cable de extensión y el driver forman un circuito de medición calibrado. Una combinación incorrecta puede cambiar la respuesta del sistema e invalidar las suposiciones de calibración existentes. Confirme la configuración completa del cable antes del reemplazo.

P2: ¿Qué debe comprobar un ingeniero cuando las lecturas cambian después de apretar la sonda?

Verifique la profundidad de montaje, el entrehierro de la sonda, la holgura del objetivo y el acoplamiento de la rosca. Un torque excesivo puede dañar la carcasa o el hardware de montaje. Utilice el torque recomendado y el procedimiento de instalación del fabricante del equipo.

P3: ¿Puede esta sonda operar en una instalación con sello de presión sin pruebas adicionales?

No necesariamente. El fabricante indica que las sondas no se prueban bajo presión antes del envío. Revise la presión diferencial, las condiciones de sellado y los requisitos de la aplicación. Solicite una prueba específica de sello de presión cuando el proceso lo requiera.

P4: ¿Cómo debe evaluar un equipo de mantenimiento una sonda que supera una prueba de resistencia pero da lecturas poco fiables?

Una prueba de resistencia por sí sola no confirma la precisión de la medición. Inspeccione el conector y el cable, verifique la compatibilidad del driver, compruebe el voltaje del entrehierro de la sonda y compare el sistema completo con sus especificaciones calibradas.

P5: ¿Qué información deben proporcionar los compradores al seleccionar una sonda de repuesto?

Proporcione el número de pieza completo, el modelo del driver, el número de pieza del cable de extensión, la longitud de cable requerida, la rosca de montaje, la temperatura de funcionamiento y los detalles de la aplicación. Esta información ayuda a confirmar la compatibilidad eléctrica y el ajuste mecánico antes del despacho.
