330525-00 Bently Nevada Velomitor XA Sensor de velocidad piezoeléctrico en stock

Descripción general del producto

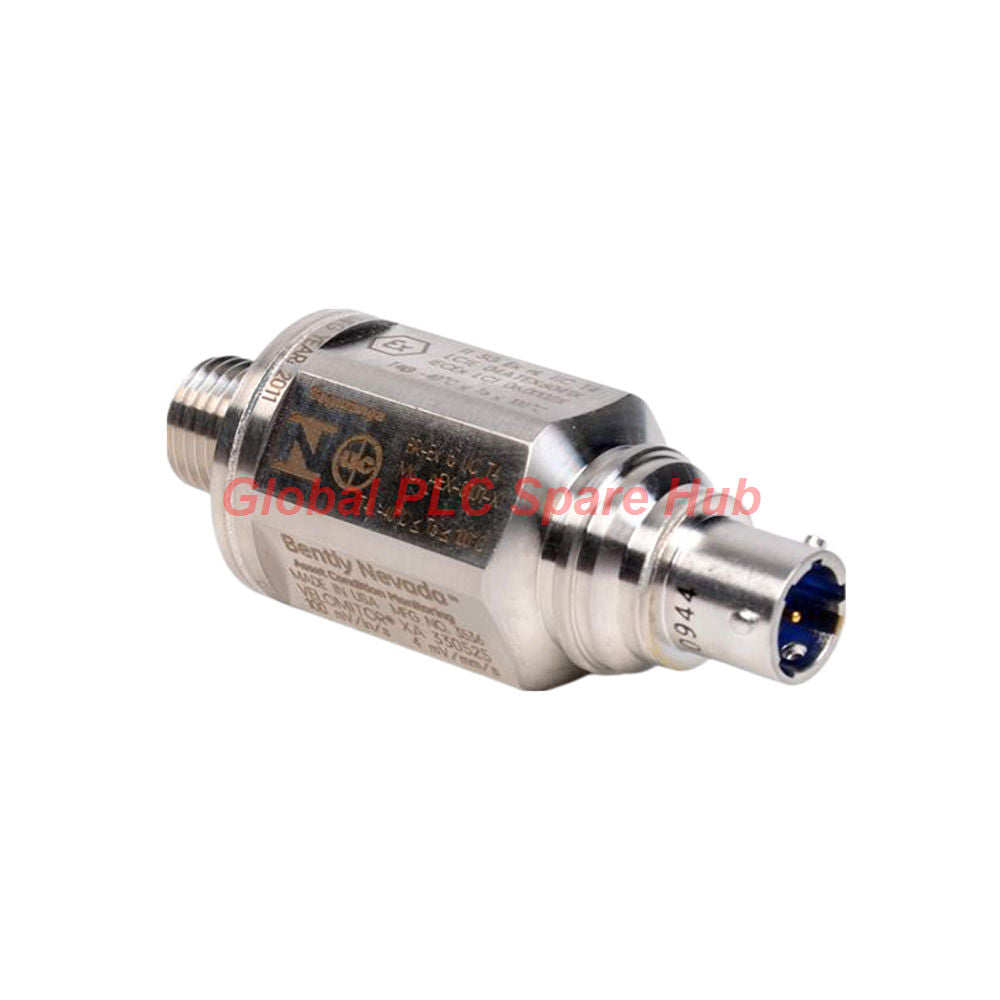

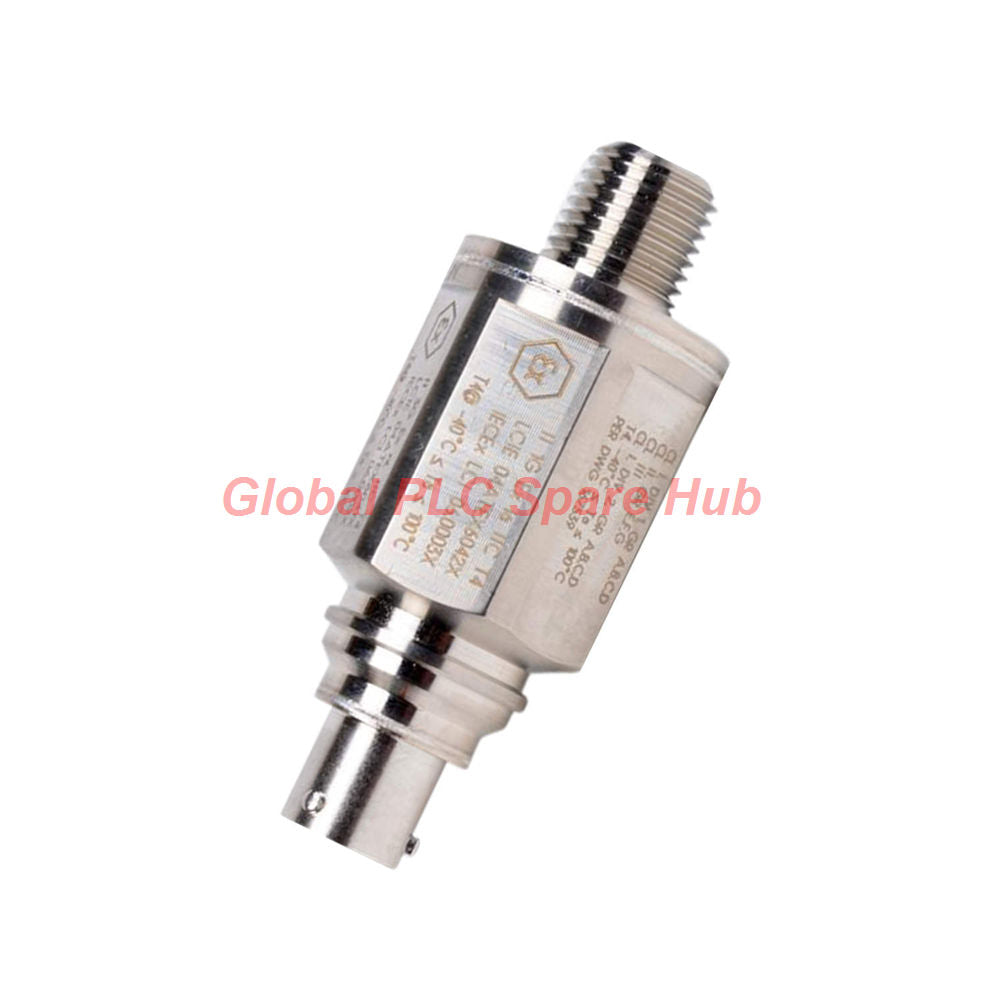

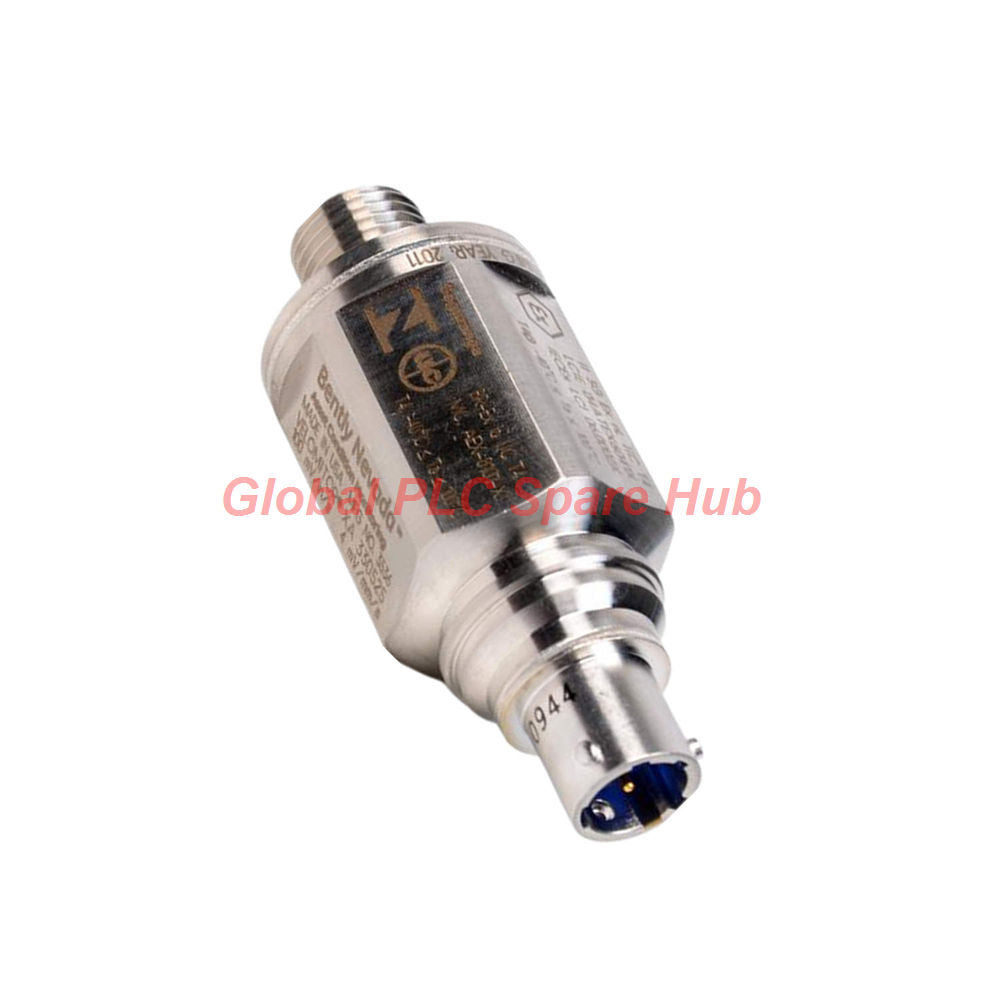

El 330525-00 es un transductor de velocidad piezoeléctrico de grado industrial de la serie Velomitor XA diseñado por Bently Nevada. Diseñado específicamente para la medición de vibraciones en carcasas de maquinaria, este sensor de estado sólido integra la electrónica de integración interna para emitir una señal de velocidad directa proporcional a la amplitud de la vibración dinámica.

Encerrado en una carcasa herméticamente sellada de acero inoxidable 316L con un conector Mil-C-26482 integrado de 2 pines, el 330525-00 ofrece una resistencia ambiental extrema (IP67/hermético) y una capacidad de supervivencia a golpes de 5000 g. Funciona con alimentación de bucle estándar de 2 hilos (-22 a -30 VCC) y proporciona aislamiento de la caja para eliminar la interferencia de bucle de tierra en la maquinaria restante de la planta.

Desglose de la configuración

Estructura del número de pieza para el conjunto del transductor de velocidad 330525-00:

• 330525 — Sensor de velocidad piezoeléctrico Velomitor XA Series
  • -00 Opción de aprobación de agencia: Modelo base no certificado (No se requieren aprobaciones para áreas peligrosas)

Especificaciones técnicas

Pautas de instalación y montaje

• Preparación de la superficie de montaje: Mecanice la superficie de montaje objetivo para que quede plana con una tolerancia de 0.025 mm (0.001 pulg) TIR con un acabado superficial de 0.8 µm (32 µin).
• Límite de par del perno: Aplique compuesto fijador de roscas y apriete el perno de la base del sensor a un máximo de 45 N·m (33 ft-lb).
• Reglas de tendido de cables: Mantenga un radio de curvatura mínimo del cable de 38.1 mm (1.5 pulg) en el guardacables del conector de 2 pines.
• Longitud máxima del cable: Los tendidos de cableado de campo de hasta 305 metros (1,000 pies) utilizando el cable BN parte 02173007 no experimentan degradación de la señal.
• Polaridad de la señal: El pin A se desplaza positivamente con respecto al pin B cuando el vector de aceleración de la carcasa apunta hacia el conector eléctrico.

Procedimientos de calibración y prueba en campo

• Verificación de la polarización de CC: Mida el voltaje de CC entre el pin A y el pin B con entrada dinámica cero; verifique que la lectura se encuentre entre -9.0 VCC y -15.0 VCC.
• Verificación del aislamiento de la carcasa: Verifique que la resistencia del megóhmetro entre los pines de la carcasa del conector y la carcasa exterior de 316L exceda los 100 MΩ a 500 VCC de prueba.
• Verificación de la caída de baja frecuencia: Inyecte una señal de prueba sinusoidal de 4.5 Hz en una mesa vibratoria para confirmar que la amplitud permanece dentro de los límites de tolerancia de -3.0 dB.

Compatibilidad del sistema e integración del cableado

El 330525-00 se integra directamente con los módulos de monitor de velocidad Bently Nevada 3500/42M, los monitores de propósito general 1900/65A y los sistemas Orbit 60. Las señales se conectan a través de cables de campo de 2 conductores trenzados y blindados cableados a interfaces de suministro de corriente constante de colector abierto.

Protección ambiental y certificaciones de diseño

• Sellado hermético: Protección no sumergida con 100% de humedad relativa validada por pruebas continuas de fugas de helio.
• Aislamiento a tierra: Elemento sensor interno completamente aislado de la carcasa exterior 316L para evitar picos de ruido de bucle de tierra.
• Blindaje electromagnético: El blindaje Faraday interno mantiene la susceptibilidad del campo magnético por debajo de 51 µin/s/gauss a 50/60 Hz.

Selección y comparación de modelos

La selección correcta entre los modelos base y las variantes regionales certificadas evita retrasos en el cumplimiento en campo. Compare estas opciones de configuración:

• Modelo objetivo: 330525-00
  • Aprobación de agencia: Opción -00 (Hardware base no aprobado)
  • Ámbito de aplicación: Instalaciones generales de maquinaria no clasificada del resto de la planta
  • Costo de adquisición: Nivel de precios estándar para el monitoreo de carcasas industriales no certificado
• Variante alternativa: 330525-05
  • Aprobación de agencia: Opción -05 (Aprobaciones de áreas peligrosas de varias agencias: ATEX, IECEx, Clase I Div 1/Div 2)
  • Ámbito de aplicación: Instalaciones intrínsecamente seguras certificadas en plantas de procesamiento de hidrocarburos
  • Costo de adquisición: Nivel de precios de cumplimiento de áreas peligrosas especializadas

Guía de selección: Especifique el 330525-00 para entornos industriales estándar sin atmósferas de gas peligrosas para optimizar los plazos de adquisición. Seleccione la variante 330525-05 siempre que los planos de clasificación de áreas de la planta exijan la certificación de zona EX/ATEX.

Embalaje y términos comerciales

• Condición del hardware: 100% Nuevo de fábrica y original en caja sellada de fábrica.
• Protección de la garantía: Respaldado por una garantía de fábrica de reemplazo total de 12 meses.
• Logística exprés: Envío global prioritario a través de las redes exprés de DHL, FedEx o UPS.
• Tiempo de manipulación: Se envía dentro de 24 a 48 horas después de la confirmación del pedido.

Aplicaciones industriales y diagnóstico de fallas

Los equipos de confiabilidad de la planta implementan hardware de la Serie Velomitor XA en activos rotativos clave del resto de la planta:

• Motores y generadores de inducción: Detección temprana de desequilibrio estructural, alabeo del rotor y holgura del estator a través de las tendencias de velocidad general de la carcasa.
• Cajas de engranajes de torres de enfriamiento: Monitoreo continuo de la vibración de baja frecuencia del engranaje y la degradación de la pista de rodadura de los rodamientos.
• Bombas centrífugas en voladizo: Seguimiento en tiempo real de la frecuencia de paso del álabe, los impactos de cavitación y la desalineación por tensión de la tubería.
• Rodillos de máquinas de papel: Detección de resonancia estructural y desequilibrio en los soportes de los rodamientos de rodillos de baja velocidad.

Análisis de Global PLC Spare HUB

Los transductores de velocidad piezoeléctricos como el 330525-00 son la opción preferida para el monitoreo de vibraciones de carcasas porque su electrónica de integración interna elimina la amplificación del ruido de alta frecuencia típica de los acelerómetros estándar. Al integrar la aceleración a la velocidad dentro del cuerpo del sensor, la señal permanece limpia en la banda de frecuencia crítica de 4.5 Hz a 2 kHz.

Durante una auditoría de campo en una configuración crítica de bomba de alimentación de caldera, el personal de mantenimiento experimentó picos de vibración falsos intermitentes. Nuestros ingenieros rastrearon el problema hasta un contacto deficiente de la superficie del perno y un apriete excesivo del cuerpo del sensor. La sustitución de la unidad dañada por un nuevo 330525-00 y el apriete preciso del perno a 45 N·m restauraron las lecturas de velocidad de referencia estables. Siempre asegúrese de que el anillo de bloqueo del conector de 2 pines esté completamente apretado a mano para preservar el sellado hermético IP67.

Preguntas frecuentes (FAQ)

P: ¿Qué ventaja mecánica tiene un sensor de velocidad piezoeléctrico sobre un transductor de velocidad de bobina móvil tradicional?

R: Los sensores de bobina móvil dependen de resortes y bobinas físicas que se desgastan, se degradan bajo fuertes golpes y sufren limitaciones de orientación magnética. El hardware de velocidad piezoeléctrico utiliza cristales de estado sólido sin partes móviles, lo que proporciona una fiabilidad superior y una clasificación de choque de 5000 g.

P: ¿Cómo afecta la integración interna a las emisiones acústicas de alta frecuencia durante la falla de un rodamiento?

R: El circuito de integración interno actúa como un filtro de paso bajo, atenuando el ruido de alta frecuencia por encima de 2 kHz. Esto evita que los picos de impacto de rodamientos de alta frecuencia saturen los canales de entrada del monitor.

P: ¿Puedo conectar este transductor directamente a una tarjeta de entrada analógica de PLC estándar de 4-20 mA?

R: No, esta unidad emite una señal de voltaje de CA dinámica montada en una polarización de CC. La conexión directa al PLC requiere un monitor Bently Nevada intermedio o un transmisor acondicionador de señal de 4-20 mA.

P: ¿Qué causa raíz suele provocar una caída en el voltaje de polarización de CC por debajo de -9 VCC?

R: Una caída del voltaje de polarización suele indicar la entrada de humedad dentro del conector de campo, un elemento de cristal piezoeléctrico interno agrietado por un impacto mecánico severo o una corriente de fuente de alimentación inadecuada.

P: ¿Qué factores deben guiar mi decisión al seleccionar un sensor no certificado versus una unidad certificada a prueba de explosiones?

R: Examine el plano de clasificación de áreas de la planta para el patín de la máquina objetivo. Si el sitio está clasificado como Clase I División 1 o División 2 (ATEX Zona 1/2), debe solicitar una variante certificada; para ubicaciones no peligrosas, el modelo base estándar proporciona un rendimiento de medición idéntico a un costo menor.
