330163-01-40-40-40-05-05-05-79-00-00 Pasamuros Bently Nevada
Manufacturer: Bently Nevada
Product No.: 330163-01-40-40-40-05-05-05-79-00-00
Condition： En stock
Product Type: Paso directo
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado

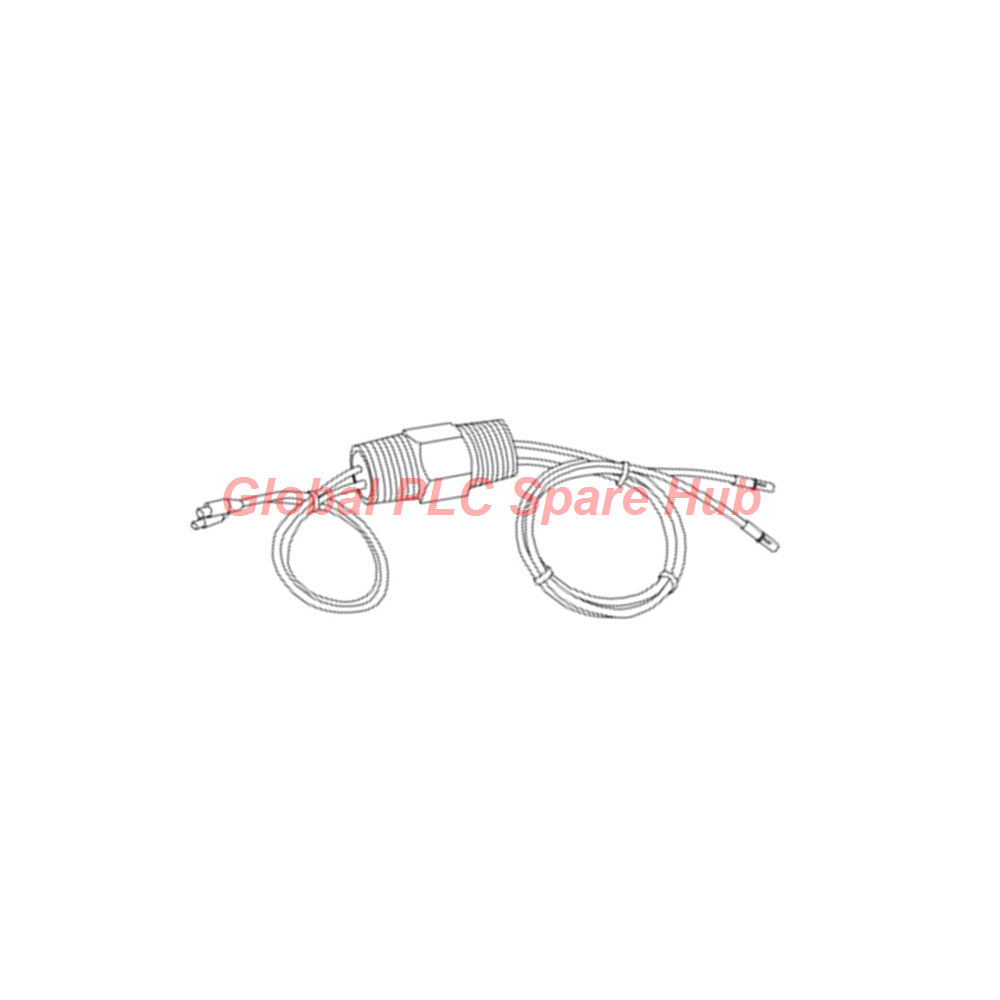

Bently Nevada 330163 Descripción general del paso de alta presión triaxial triple
El Bently Nevada 330163-01-40-40-40-05-05-05-79-00-00 proporciona un sellado de presión seguro para las señales de las sondas de proximidad.
Conduce de forma segura hasta tres cables de extensión de sensor a través de carcasas de máquinas presurizadas.
Esta unidad mantiene la integridad de la longitud eléctrica completa para una monitorización precisa de la vibración de la maquinaria.
Los ingenieros diseñan este sistema específicamente para entornos de maquinaria de alta presión diferencial.
Perspectiva del centro de repuestos de PLC global
Los técnicos de campo seleccionan con frecuencia la serie 330163 para instalaciones críticas de turbomaquinaria.
Evita fugas de gas peligrosas al tiempo que preserva la transmisión de señal de bajo ruido a través de los cables de las sondas.
La junta tórica especializada de etileno propileno maneja entornos de proceso hostiles de manera confiable durante ciclos de vida de servicio prolongados.
Características y beneficios clave
- Sella las presiones de proceso de manera eficiente hasta 2,76 MPa (400 psi).
- Encamina tres cables de sensor de proximidad individuales a través de una única penetración de la carcasa.
- Reemplaza los cables de extensión estándar sin alterar la inductancia o capacitancia eléctrica del sistema.
- La junta tórica de etileno propileno resiste la exposición química agresiva en turbinas de gas y compresores.
Especificaciones técnicas
| Marca | Bently Nevada |
| Número de modelo | 330163-01-40-40-40-05-05-05-79-00-00 |
| Serie de productos | Bently Nevada 3300 XL Series |
| Tipo de componente | Paso de alta presión triaxial triple |
| Clasificación de presión | Hasta 2,76 MPa (400 psi) de presión interna de la máquina |
| Opción de armadura (A) | 01 = Sin armadura |
| Longitudes de las dimensiones (B/C/D) | 4,0 metros por línea (40-40-40) |
| Longitudes de las dimensiones (E/F/G) | 0,5 metros por sección (05-05-05) |
| Material de la junta tórica (H) | 79 = Etileno propileno |
| Opciones de conector (I/J) | 00 = Sin conector (extremos de alta/baja presión) |
| Resistencia química | Hidróxido de amonio, CO2, cloro, nitrógeno, O2, vapor |
| Temperatura de funcionamiento | -51°C a +177°C (-60°F a +350°F) nominal para el material del sello |
| Respuesta de frecuencia | 0 Hz a 10 kHz (CC a 10.000 Hz) paso directo |
| Sensibilidad y linealidad | Determinado por la sonda 3300 XL conectada y el sensor Proximitor |
| Resolución | Conserva la resolución de micras de las sondas de corriente de Foucault acopladas |
| Interferencia EMI/RFI | Protección de paso triaxial totalmente blindada |
Compatibilidad del sistema y aplicaciones de máquinas
El paso Bently Nevada 330163 se integra sin problemas con varias familias de sondas:
- Sondas de proximidad 3300 XL de 8 mm
- Sondas de proximidad 3300 XL de 11 mm
- Sondas de proximidad 3300 de 5 mm
- Sensores Proximitor de la serie 3300 XL
La maquinaria industrial objetivo ideal incluye:
- Compresores de gas centrífugos de alta presión
- Turbinas de vapor y turboexpansores
- Bombas de alimentación de calderas presurizadas
- Bombas de proceso de amoníaco y cloro
Instalación, calibración y mantenimiento
Siga los procedimientos de ingeniería estándar durante la instalación del Paso 330163:
- Limpie a fondo el puerto de la carcasa antes de insertar el cuerpo del paso.
- Inspeccione la junta tórica de etileno propileno en busca de cortes o residuos.
- Apriete los pernos de montaje uniformemente según los estándares de ingeniería especificados para evitar la deformación del sello.
- Verifique la longitud eléctrica del sistema utilizando una escala calibrada antes de la puesta en marcha final.
- Los conectores ClickLoc chapados en oro solo requieren un apriete con los dedos durante la instalación.
Cumplimiento, garantía y logística
- Certificaciones: Fabricado bajo estrictos controles de calidad ISO 9001.
- Garantía: Incluye una garantía de calidad integral de 12 meses.
- Procesamiento de pedidos: Envío rápido en 24 a 48 horas.
- Envío global: Se envía a todo el mundo a través de transportistas express FedEx, UPS o DHL.
- Lista de embalaje: 1x conjunto de paso Bently Nevada 330163 con sello de fábrica.
Guía de selección
Seleccione la configuración de su Paso de alta presión 330163 en función de los parámetros del sistema:
- Cuente las líneas de sonda requeridas a través de la caja de la máquina (1, 2 o 3 canales).
- Iguale las longitudes totales de los cables con precisión para mantener una sintonización del sistema de 5 m o 9 m.
- Seleccione el código de material de la junta tórica 79 para entornos de vapor, amoníaco u oxígeno.
- Especifique las opciones de blindaje si existe riesgo de abrasión mecánica dentro de los conductos.
Preguntas frecuentes
P1: ¿Por qué es fundamental igualar la longitud eléctrica total para este paso?
Los sensores Proximitor requieren una longitud de cable físico exacta para mantener factores de escala de voltaje de salida precisos.
P2: ¿Puedo mezclar diferentes tipos de sonda en un único paso triple?
Sí, puede enrutar cables 3300 XL de 5 mm, 8 mm u 11 mm simultáneamente.
P3: ¿Cómo identifican los ingenieros de campo la degradación de la junta tórica en servicio?
Supervise los orificios de drenaje del puerto de la carcasa para detectar pérdidas de presión durante los ciclos de mantenimiento de rutina.
P4: ¿Se requieren herramientas especiales para la instalación del conector ClickLoc?
No se necesitan herramientas porque los conectores ClickLoc se aseguran correctamente con un apriete con los dedos.
