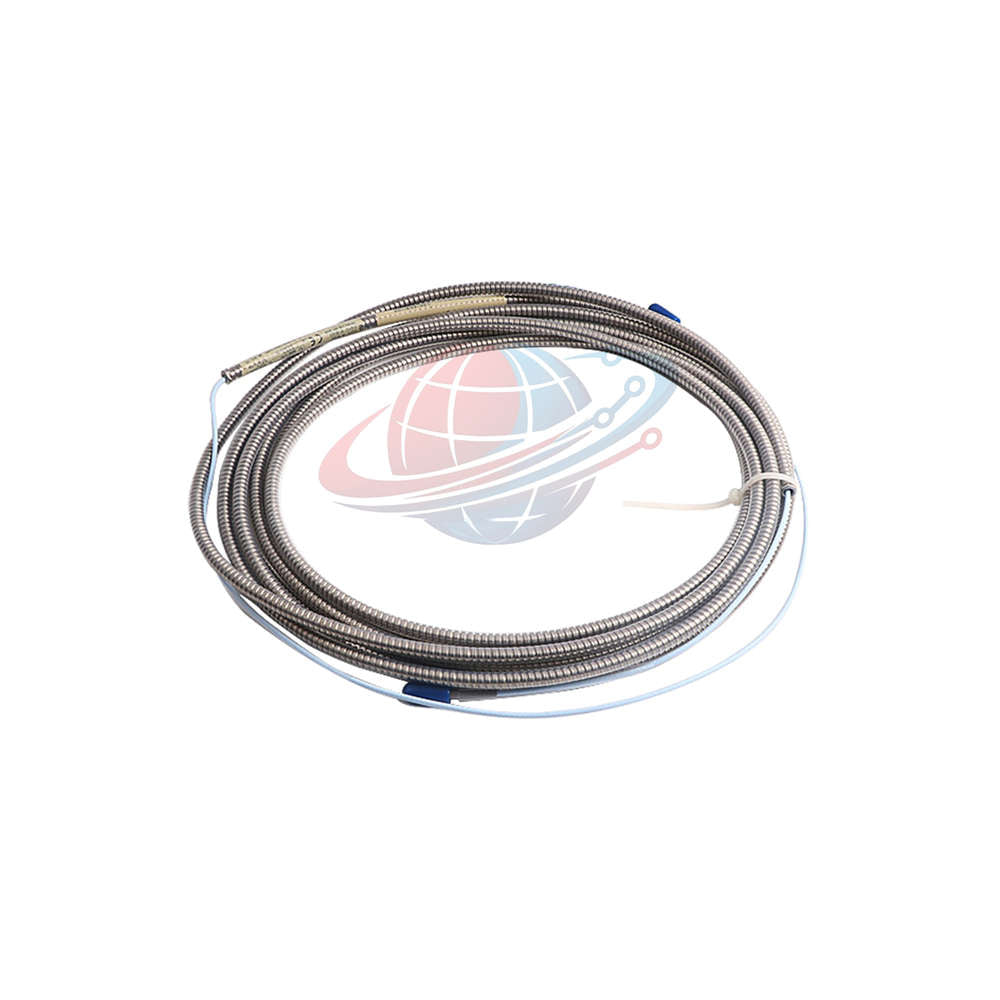

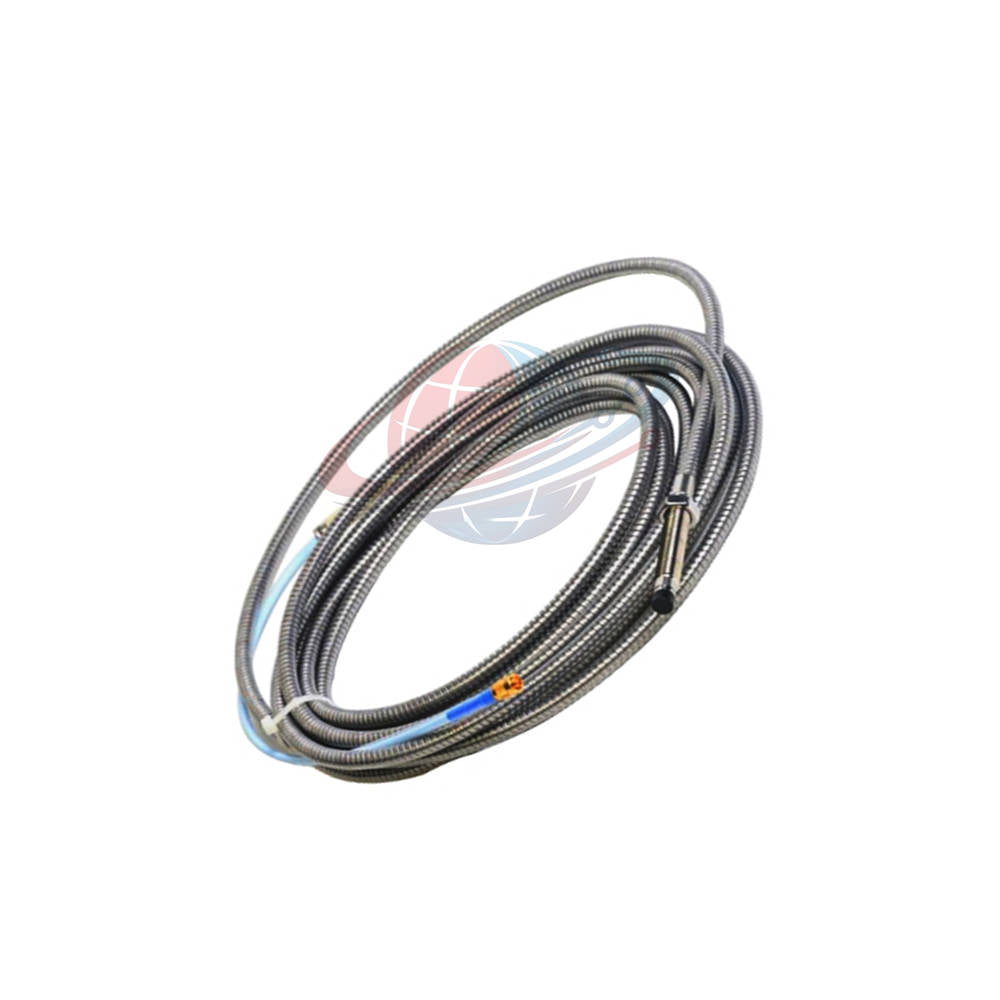

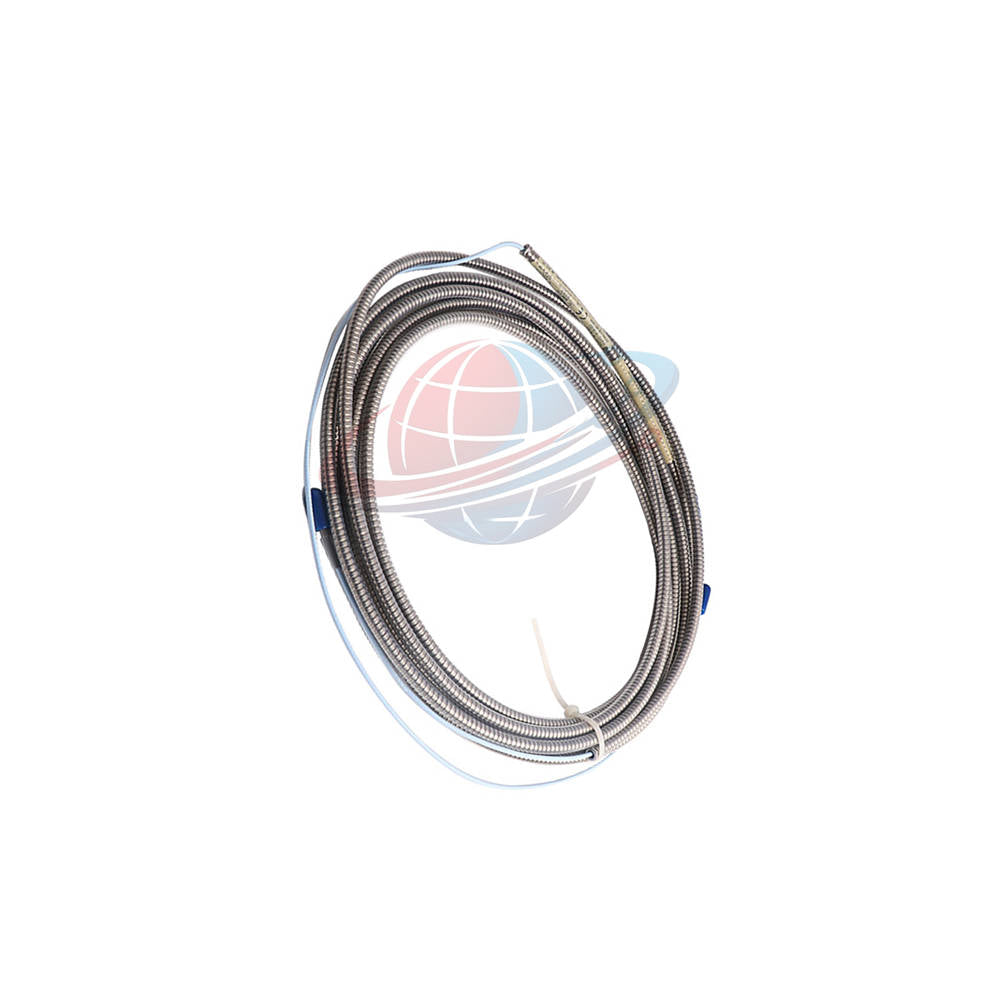

330130-040-13-00 Cable de extensión Bently Nevada

330130-040-13-00 Visión general de la arquitectura de ingeniería y la transmisión de señales

El conjunto de cable de extensión de precisión 330130-040-13-00 de Bently Nevada está diseñado para enlazar sondas de proximidad 3300 XL con sensores Proximitor en maquinaria rotativa de alta demanda. Operando dentro del reconocido ecosistema de la Serie 3300 XL, este cable blindado de 4.0 metros mantiene una resistencia eléctrica precisa (RCORE y RJACKET) y una capacitancia mínima, asegurando la fidelidad de la señal para el monitoreo de vibraciones, el desplazamiento del eje y las mediciones de referencia de fase.

Información de Global PLC Spare HUB: En aplicaciones de turbomaquinaria de alta vibración donde la niebla de aceite y el estrés mecánico amenazan la integridad de la señal, el despliegue del 330130-040-13-00 con su cubierta blindada FluidLoc evita la migración de aceite a través del núcleo del cable mientras protege las señales sensibles de corrientes de Foucault de la interferencia electromagnética de alta frecuencia.

330130-040-13-00 Desglose de la configuración y árbol de sufijos del modelo

Especificaciones técnicas y parámetros eléctricos

• Marca y modelo: Bently Nevada 330130-040-13-00 (Serie 3300 XL)
• Resistencia CC del conductor (RCORE): 0.88 ± 0.13 Ω desde el conductor central al conductor central a lo largo de 4.0 metros
• Resistencia CC de la cubierta (RJACKET): 0.26 ± 0.05 Ω desde el conductor exterior al conductor exterior
• Capacitancia del cable de extensión: 69.9 pF/m (21.3 pF/pie) de capacitancia distribuida típica
• Rango lineal del sistema: 2 mm (80 mils) que abarca desde 0.25 mm hasta 2.3 mm desde el objetivo

Diagnóstico del sistema y monitoreo de la integridad de la señal

• Supervisión de la resistencia del núcleo: El monitoreo de la estabilidad de RCORE ayuda a los técnicos a identificar microfisuras o pellizcos en el núcleo coaxial antes de que la atenuación de la señal cause picos de vibración falsos.
• Gestión de la carga capacitiva: La estricta adherencia al umbral de capacitancia de 69.9 pF/m evita la distorsión de fase y la atenuación de la señal de alta frecuencia en bucles de monitoreo extendidos.
• Protección de puesta a tierra del blindaje: La cubierta trenzada exterior mantiene un blindaje de baja impedancia para suprimir el ruido eléctrico inducido por bobinados de motores de alta tensión adyacentes y variadores de frecuencia.

Compatibilidad con equipos objetivo y escenarios de aplicación industrial

• Hardware compatible: Sondas de proximidad 3300 XL de 8 mm, sensores Proximitor y sistemas de cableado de campo blindado de tres conductores.
• Escenarios de aplicación: Grupos electrógenos de turbinas de vapor, compresores de gas de alta resistencia, bombas centrífugas y sistemas de monitoreo de vibraciones del eje de turbinas hidroeléctricas.

Garantía, embalaje y logística exprés

• Detalles del embalaje: Conjunto de cable 330130-040-13-00 enrollado de fábrica con protector de conector y accesorios de instalación.
• Garantía de calidad: Respaldado por una garantía comercial completa de 12 meses que cubre defectos eléctricos y de materiales.
• Envío global: Cumplimiento expedito de 24 a 48 horas a través de las redes logísticas globales de Fedex, UPS y DHL.

Guía de selección y comparación de ingeniería

Al diseñar bucles de monitoreo de vibraciones, es primordial que la impedancia y la longitud del cable de extensión coincidan con la calibración de su sensor Proximitor. El 330130-040-13-00 proporciona una conexión blindada y sellada con fluido de 4 metros adaptada para vías sumergidas en aceite o mecánicamente duras. Los ingenieros de instrumentos deben verificar que la longitud total del sistema (sonda más cable de extensión más cableado de campo) se alinee con las curvas de respuesta de frecuencia del fabricante para evitar la atenuación de alta frecuencia.

Preguntas frecuentes (FAQ)

P: ¿Por qué no se recomienda la cinta de silicona para la protección de conectores cuando se expone al aceite de turbina?

R: El aceite de turbina puede degradar los adhesivos estándar de la cinta de silicona con el tiempo, comprometiendo el sello de humedad en la unión de la sonda al cable de extensión; en su lugar, se deben utilizar protectores de conectores mecánicos o diseños FluidLoc.

P: ¿Cómo evita el diseño FluidLoc las fugas de aceite de las carcasas de la maquinaria?

R: La estructura interna del cable incorpora una barrera especializada que bloquea la acción capilar, evitando que el aceite lubricante migre a través de los hilos interiores y fuera de la carcasa de la máquina.

P: ¿Cuál es la longitud máxima recomendada del cableado de campo entre el sensor Proximitor y el monitor?

R: El cableado de campo puede extenderse hasta 305 metros (1,000 pies) utilizando cable trenzado blindado de 3 conductores, aunque los ingenieros deben tener en cuenta la atenuación de la señal a altas frecuencias en distancias máximas.

P: ¿Cómo afectan las fluctuaciones de humedad ambiental al factor de escala promedio del sistema transductor?

R: El sistema experimenta menos de un 3% de cambio en el Factor de escala promedio cuando se expone a hasta un 93% de humedad durante 56 días, lo que garantiza un rendimiento confiable en atmósferas industriales húmedas.

P: ¿Qué precauciones se deben tomar con respecto al voltaje de la fuente de alimentación durante la instalación?

R: El sistema requiere una alimentación de -17.5 Vdc a -26 Vdc; operar a voltajes más positivos que -23.5 Vdc puede resultar en un rango de medición lineal reducido y una precisión de datos de vibración comprometida.
