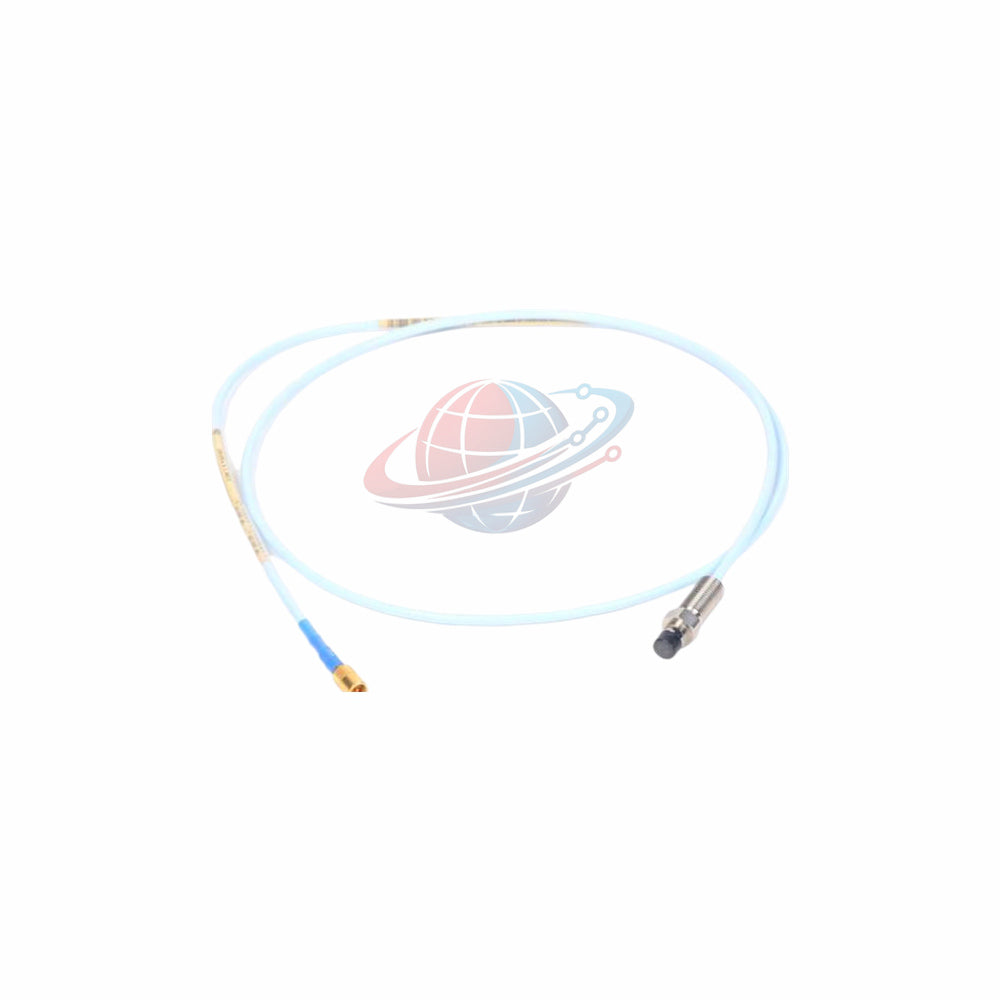

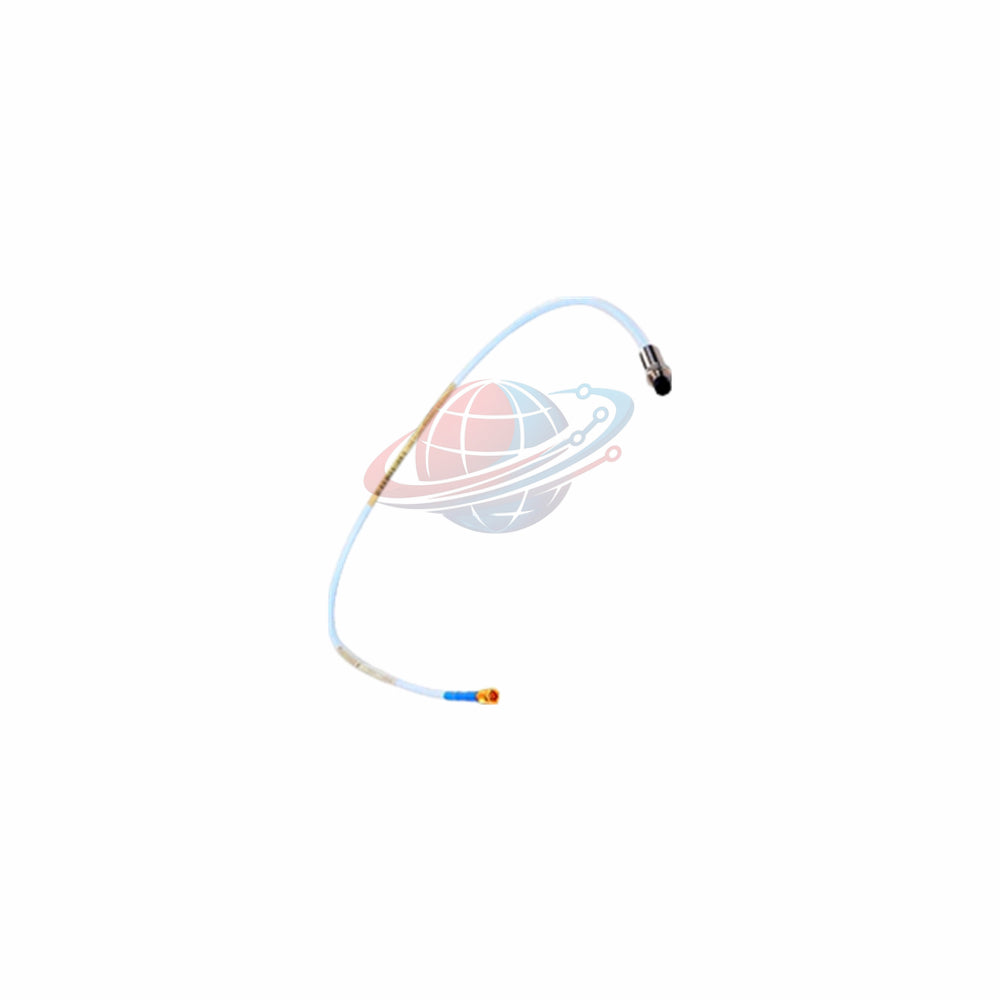

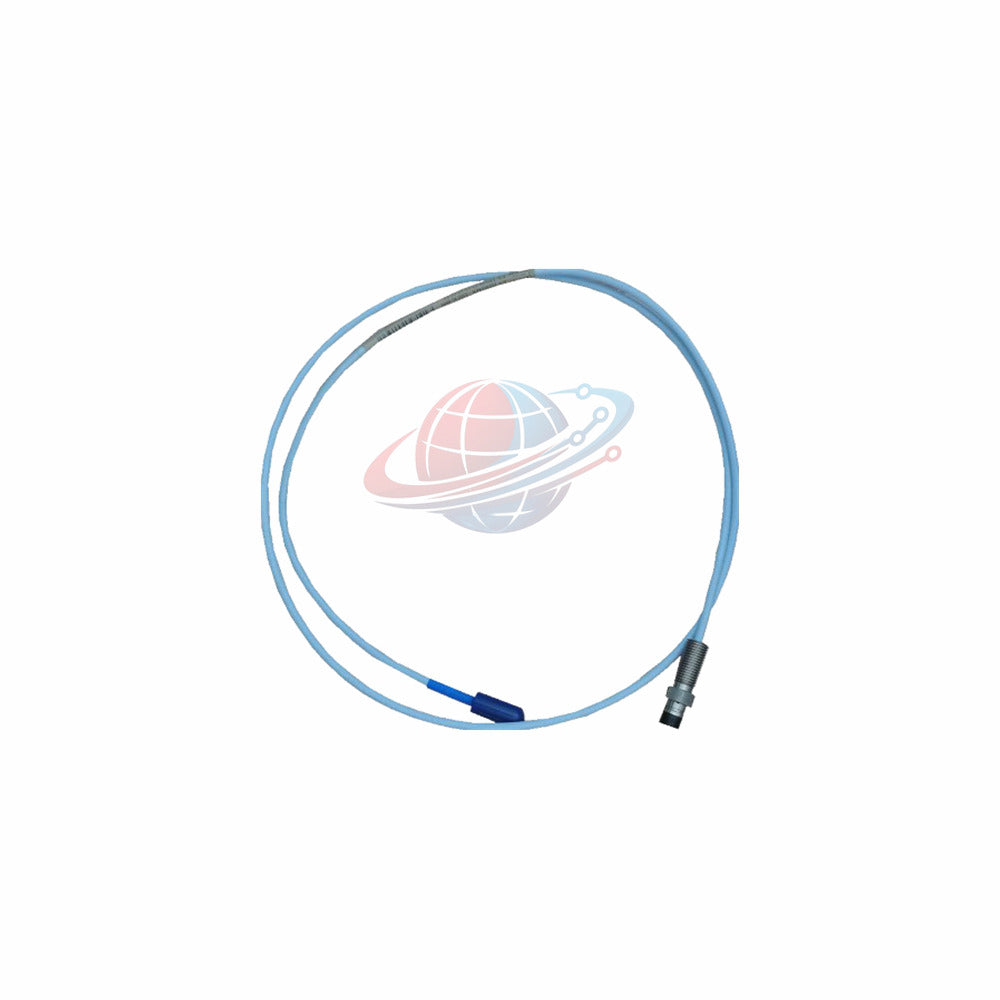

Precisión Técnica: Sonda de Montaje Invertido 330105-02-12-05-02-05

El 330105-02-12-05-02-05 representa el estándar de la industria para la monitorización de vibraciones sin contacto en configuraciones de montaje invertido. Como componente central de la serie Bently Nevada 3300 XL, esta sonda de 8 mm utiliza un moldeado de punta de PPS avanzado para ofrecer una estabilidad térmica y linealidad superiores en entornos de carcasa mecánica de alta presión.

Desglose de la Configuración

La cadena de parte 330105-02-12-05-02-05 define los parámetros físicos y operativos requeridos para su tren de turbinas específico:

• Serie de modelo: 330105 — Sonda de montaje invertido 3300 XL de 8 mm
• Longitud total: 05 — 0.5 metros (1.6 pies) de longitud total
• Tipo de conector: 02 — Conector coaxial en miniatura ClickLoc
• Aprobaciones: 05 — Certificaciones de áreas peligrosas CSA, ATEX e IECEx

Selección y Comparación Técnica

Hacer coincidir la longitud de la sonda con la longitud calibrada del Proximitor del sistema es esencial para evitar errores de cambio de fase. Evalúe sus requisitos en comparación con estas configuraciones estándar:

• Modelo seleccionado: 330105-02-12-05-02-05 (sonda de 0.5 m para sistemas de 5 m en total)
• Modelo alternativo: 330105-02-12-30-02-05 (sonda de 3.0 m para sistemas de 5 m)

Sugerencia técnica: Si su instalación requiere que el cabezal del sensor esté empotrado profundamente dentro de la carcasa de la máquina, la variante de 3.0 m es necesaria para alcanzar el punto de terminación externo.

La Visión de Global PLC Spare HUB: Diagnóstico y Aplicación

El 330105-02-12-05-02-05 está diseñado para excursiones térmicas extremas (hasta +177°C para modelos estándar). Nuestros diagnósticos indican que la falla es más común en la unión del sello de presión cuando se somete a un choque térmico rápido por debajo de -34°C. Sugerimos realizar una verificación de voltaje de espacio de referencia después de cualquier secuencia de arranque que siga a un período prolongado de enfriamiento profundo.

Escenarios de aplicación principales: Carcasas de turbinas de vapor de alta presión, monitorización interna de ejes de compresores centrífugos y análisis de engranajes.

Fiabilidad y Logística Exprés

• Garantía: 12 meses de garantía de calidad estándar de la industria incluidos en todas las unidades.
• Logística global: Envío rápido a través de FedEx, UPS y DHL.
• Tiempo de entrega: La logística optimizada garantiza la preparación para el tránsito en 24-48 horas.

Preguntas Frecuentes de Ingeniería Profesional

• P: ¿Por qué el límite de par para las sondas de montaje invertido es menor que el de las sondas estándar?
• R: Debido a que estas sondas se montan desde el interior de la carcasa hacia afuera, un par excesivo puede deformar la interfaz de la carcasa y afectar negativamente la integridad del sello de presión.
• P: ¿Puedo usar esta sonda en un área con clasificación de temperatura T4?
• R: Sí, siempre que la temperatura ambiente no exceda los 80°C. Asegúrese de que los documentos de seguridad de su sitio reflejen los requisitos específicos del EPL (Nivel de Protección del Equipo) para su zona.
• P: ¿Cómo identifico una falla interna del cable frente a un daño en la punta de la sonda?
• R: Un voltaje de espacio de CC "atascado" indica una discontinuidad del cable, mientras que las señales de CA fluctuantes o "ruidosas" a menudo apuntan a la contaminación en la punta de la sonda de PPS o a una bobina interna comprometida.
• P: ¿Cuál es el beneficio del diseño del conector ClickLoc?
• R: El diseño ClickLoc garantiza una conexión a prueba de vibraciones y de impedancia constante que es significativamente más resistente al aflojamiento en comparación con los conectores tipo BNC antiguos.
• P: Guía de selección: ¿Cómo debo almacenar la sonda?
• R: Almacene en un ambiente con control climático y seguro contra ESD. Evite doblar el cable coaxial más allá de su radio de curvatura mínimo para evitar microfisuras internas en el conductor de blindaje.
