Módulo de entrada de CA digital de 8 canales Flex I/O 1794-IM8 Allen Bradley

Descripción general del producto

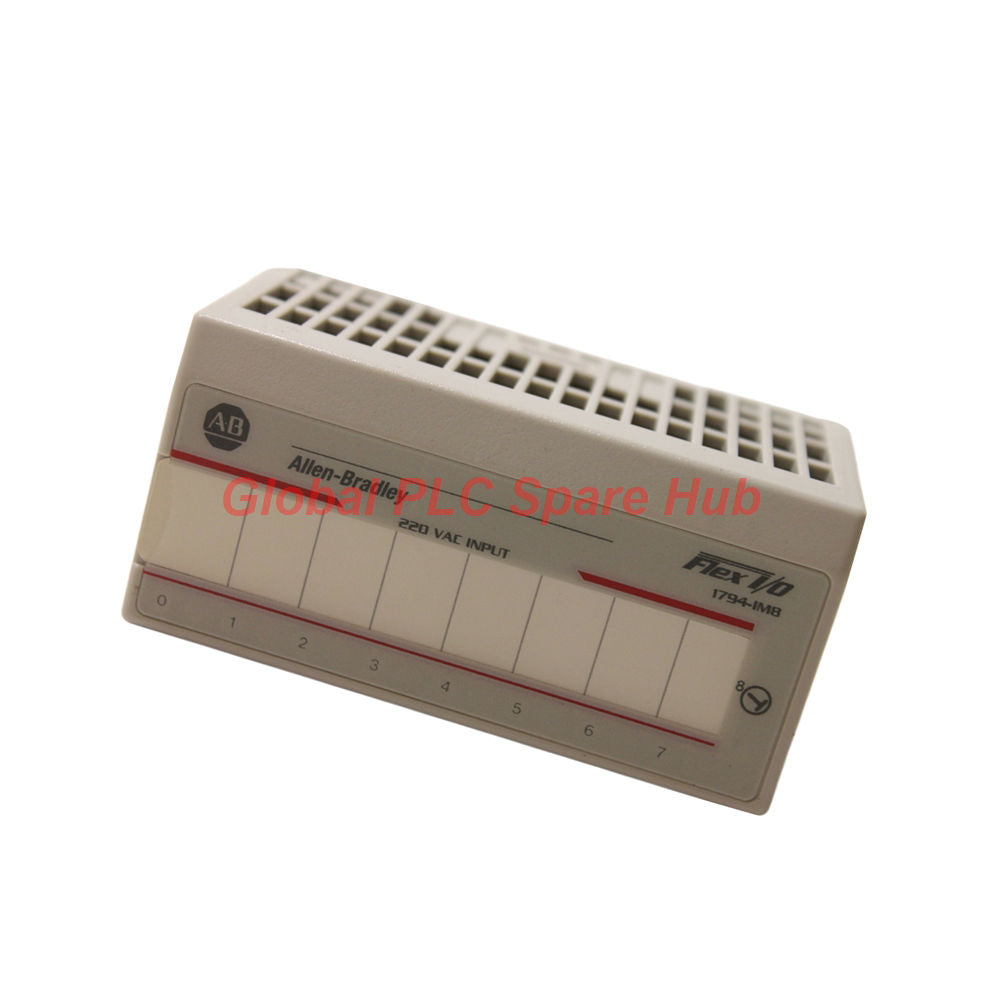

El 1794-IM8 es un módulo de entrada digital de alto voltaje de la serie Allen-Bradley Flex I/O de Rockwell Automation. Construido para sistemas de control distribuidos modulares, este módulo proporciona 8 canales de entrada de CA no aislados que operan a un voltaje de línea nominal de 220V/240V CA. La unidad se monta directamente en una base de terminal 1794-TBN, combinando la flexibilidad de E/S remotas con un tamaño compacto (46mm x 94mm x 53mm). La codificación se aplica mediante un interruptor de llave mecánico de 8 posiciones para evitar la inserción incorrecta del módulo durante el mantenimiento. Los indicadores LED amarillos en el panel frontal brindan a los técnicos retroalimentación visual inmediata del estado de cada canal.

Especificaciones técnicas

Configuraciones de tiempo del filtro de entrada

Los ingenieros pueden ajustar la configuración del filtro de software a través de la tabla de imágenes de salida (Bits 00-02) para compensar el rebote de contacto, transitorios de línea o entornos de campo ruidosos:

• Tiempo de filtro 0 (Bits 02:0, 01:0, 00:0 - Predeterminado): APAGADO a ENCENDIDO = 7.5 ms | ENCENDIDO a APAGADO = 26.5 ms
• Tiempo de filtro 1 (Bits 02:0, 01:0, 00:1): APAGADO a ENCENDIDO = 8.0 ms | ENCENDIDO a APAGADO = 27.0 ms
• Tiempo de filtro 2 (Bits 02:0, 01:1, 00:0): APAGADO a ENCENDIDO = 9.0 ms | ENCENDIDO a APAGADO = 28.0 ms
• Tiempo de filtro 3 (Bits 02:0, 01:1, 00:1): APAGADO a ENCENDIDO = 10.0 ms | ENCENDIDO a APAGADO = 29.0 ms
• Tiempo de filtro 4 (Bits 02:1, 01:0, 00:0): APAGADO a ENCENDIDO = 12.0 ms | ENCENDIDO a APAGADO = 31.0 ms
• Tiempo de filtro 5 (Bits 02:1, 01:0, 00:1): APAGADO a ENCENDIDO = 16.0 ms | ENCENDIDO a APAGADO = 35.0 ms
• Tiempo de filtro 6 (Bits 02:1, 01:1, 00:0): APAGADO a ENCENDIDO = 24.5 ms | ENCENDIDO a APAGADO = 44.0 ms
• Tiempo de filtro 7 (Bits 02:1, 01:1, 00:1): APAGADO a ENCENDIDO = 42.0 ms | ENCENDIDO a APAGADO = 60.5 ms

Maquinaria objetivo y compatibilidad del sistema

El módulo 1794-IM8 se conecta sin problemas con sensores discretos de CA de alto voltaje estándar, interruptores mecánicos y dispositivos de campo. Se integra en arquitecturas de automatización Allen-Bradley más amplias utilizando adaptadores Flex I/O (EtherNet/IP, ControlNet o PROFIBUS DP). El equipo objetivo incluye:

• Finales de carrera alimentados por línea de 220V CA y pulsadores de servicio pesado
• Circuitos de retroalimentación de contacto auxiliar del arrancador de motor
• Monitoreo de posición de finales de carrera de válvulas de solenoide de proceso
• Presostatos y flotadores de alto voltaje en el tratamiento de agua/aguas residuales
• Paneles de control de transportadores industriales que utilizan bucles de voltaje de control de 230V CA

Capacidades de diagnóstico y monitoreo

Este módulo proporciona acondicionamiento de señal en tiempo real y verificación de hardware para entradas discretas de alto voltaje:

• Estado LED del lado del campo: Ocho LED amarillos individuales indican señales de campo válidas en estado ON directamente desde la base del terminal sin depender de las comunicaciones de la placa posterior del controlador.
• Eliminación de rebotes seleccionable: Ocho configuraciones de tiempo de filtro configurables permiten a los ingenieros de software suprimir el rebote de contacto y los picos de ruido eléctrico sin añadir filtros RC de hardware.
• Verificación de la placa posterior: El monitoreo Flexbus incorporado garantiza un contacto completo de la placa posterior y el suministro de energía antes de enviar datos de entrada válidos al procesador principal del PLC.

Detalles del embalaje, entrega rápida y garantía

• Estado del artículo: Nuevo y original en embalaje de fábrica
• Términos de la garantía: Garantía de reemplazo total de 12 meses
• Envío estándar: Se envía dentro de las 24 a 48 horas posteriores a la confirmación del pago
• Transportistas de carga urgente: FedEx, UPS y DHL envío urgente a todo el mundo

Perspectiva de Global PLC Spare HUB

En las modernizaciones industriales actuales, los equipos de ingeniería a menudo se enfrentan a paneles de control heredados que utilizan lógica de control de 220V/240V CA en lugar de 24V CC. El 1794-IM8 permite la interfaz directa con interruptores de campo de CA de alto voltaje sin necesidad de relés intermedios. Al instalar, verifique siempre que la base de su terminal esté configurada en la Posición de llave 8 antes de encajar el módulo en su lugar. Si encuentra una conmutación de entrada errática, verifique la corriente de fuga en estado apagado de los sensores de estado sólido conectados a las entradas; cualquier fuga que exceda los 2.6 mA puede mantener el circuito de entrada de 22.3 kΩ por encima del umbral de APAGADO de 40V CA, causando indicaciones falsas de ENCENDIDO en su controlador Logix.

Preguntas frecuentes (FAQ)

P: ¿Qué unidad base de terminal debe emparejarse con el módulo 1794-IM8?

R: Este módulo se monta directamente en la unidad base de terminal Cat. No. 1794-TBN, que proporciona terminales de abrazadera de tornillo para conexiones de cableado de CA de alto voltaje.

P: ¿Por qué un punto de entrada permanece ENCENDIDO incluso cuando el interruptor de campo está abierto?

R: Los dispositivos de campo de estado sólido (como los interruptores de proximidad) a menudo tienen una corriente de fuga en estado apagado. Si la fuga excede los 2.6 mA en la impedancia de entrada de 22.3 kΩ, el voltaje permanece por encima del umbral de APAGADO de 40V CA. La instalación de una resistencia en paralelo a través de los terminales de entrada resuelve este problema.

P: ¿Cómo cambio los tiempos de filtro de entrada en el 1794-IM8 en Studio 5000 o RSLogix 5000?

R: Los tiempos de filtro de entrada se configuran escribiendo en los bits de configuración 00, 01 y 02 en la tabla de imágenes de salida del módulo. La selección de valores de 0 a 7 ajusta el tiempo de filtro de APAGADO a ENCENDIDO de 7.5 ms a 42 ms.

P: ¿Puedo mezclar módulos de 24V CC y módulos de 220V CA en el mismo conjunto de riel Flex I/O?

R: Sí. Las placas posteriores Flex I/O admiten módulos de voltaje mixto en el mismo riel. Sin embargo, debe enrutar el cableado de campo de CA de alto voltaje de 220V por separado del cableado de campo de CC de bajo voltaje de 24V de acuerdo con los estándares de aislamiento de Categoría 1.

P: Guía de selección: ¿Cuándo debo elegir el 1794-IM8 en lugar del módulo 1794-IA8?

R: Elija el 1794-IM8 para circuitos de campo nominales de 220V/240V CA (que operan entre 159V y 264V CA). Elija el 1794-IA8 para circuitos de campo nominales de 120V CA más bajos (que operan entre 85V y 132V CA).
