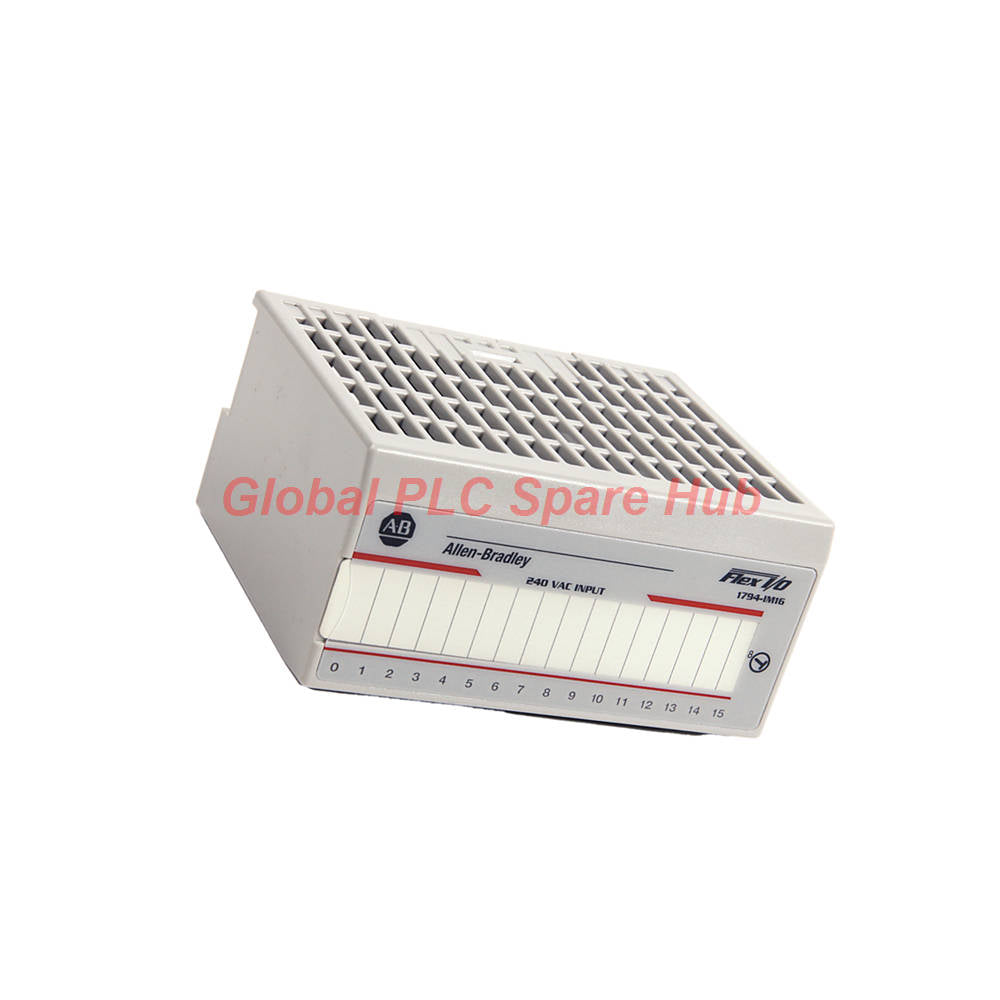

Módulo de entrada digital de CA de 240 V Flex I/O 1794-IM16 Allen-Bradley

Interfaz de entrada de CA de alto voltaje 1794-IM16

El 1794-IM16 es una interfaz de entrada de CA digital de 16 canales de alta densidad, que pertenece a la serie Allen-Bradley Flex I/O diseñada por Rockwell Automation. Diseñado específicamente para la monitorización directa de dispositivos de campo de 240 VCA de tensión de línea, este módulo admite un rango de entrada operativo nominal de 159 a 264 VCA (47…63 Hz). Utiliza una arquitectura no aislada entre canales individuales con un aislamiento básico continuo de 250 V entre los circuitos de campo y la lógica del backplane (ensayado a 1530 VCA durante 60 segundos). Con una impedancia de entrada nominal de 22,2 kΩ y un consumo de corriente de entrada de 11 mA a 240 VCA, la unidad consume solo 32 mA a 5 VCC del backplane Flexbus. El módulo encaja en las unidades base de terminales 1794-TBN y 1794-TBNK configuradas en la posición 8 del interruptor de llave, disipando una potencia máxima de 6 W (salida térmica de 20,47 BTU/h) a 264 VCA.

Desglose de especificaciones técnicas

Escenarios de integración de equipos y campo objetivo

El alto umbral de tensión de CA del 1794-IM16 elimina la necesidad de transformadores de control reductores externos o contactos de relé intermedios al monitorizar líneas de maquinaria de 220 V/240 V:

• Monitorización directa del estado de los contactos auxiliares (retroalimentación del estado NA/NC) del arrancador de motor de 230 VCA
• Interconexión con presostatos, finales de carrera y termostatos de seguridad de HVAC de alto voltaje
• Lectura de posiciones de campo de actuadores de válvulas motorizadas de 240 VCA en sistemas de servicios públicos
• Monitorización del estado de la distribución de energía y las líneas de indicación de disparo auxiliar del disyuntor principal
• Procesamiento de señales discretas de paneles de control de hornos industriales que funcionan con alimentación monofásica de 240 V

Representaciones visuales de diagnóstico y lógica de aislamiento de canales

Los diagnósticos del panel frontal combinados con la protección de línea interna garantizan una configuración sencilla del armario de control:

• Matriz de LED de estado visual del canal: Dieciséis LED de estado amarillos individuales ubicados en el lado del campo se iluminan cuando las señales de entrada de campo superan el umbral de estado ON de 159 VCA.
• Aislamiento óptico del backplane: Los optoacopladores proporcionan un aislamiento básico continuo de 250 V, protegiendo la electrónica sensible del backplane Flexbus de transitorios de voltaje en el lado del campo de hasta 1530 VCA.
• Diseño de bus neutro común: Los 16 canales comparten una conexión común de CA interna, optimizando la densidad de cableado en las bases de terminales NEMA 1794-TBN.

Embalaje, entrega rápida y garantía

• Estado: Nuevo, unidad original sellada de fábrica
• Términos de garantía: Cubierto por una garantía de reemplazo de 12 meses
• Procesamiento de pedidos: Se envía dentro de las 24 a 48 horas posteriores a la confirmación del pedido
• Logística exprés global: Tránsito expreso internacional directo a través de FedEx, UPS o DHL

La perspectiva de Global PLC Spare HUB

El 1794-IM16 es una solución robusta para modernizar paneles de control europeos o de servicios públicos de alto voltaje que utilizan lógica de control de 220 V–240 VCA. Dado que los 16 canales comparten un bus de retorno común no aislado dentro de la base de terminales, todos los dispositivos de entrada monitorizados deben alimentarse desde la misma fase de CA o transformador de control. La conexión de señales de diferentes fases (p. ej., L1 y L2 de un sistema trifásico) a través de canales en un solo módulo provocará un cortocircuito fase a fase inmediato en el riel común interno. Si su instalación requiere monitorizar entradas alimentadas por múltiples transformadores de potencia independientes, opte por módulos de entrada aislados como el 1794-IA8I en su lugar.

Preguntas frecuentes (FAQ)

P: ¿Qué condición de voltaje de campo hace que el LED de estado del canal se apague en este módulo de entrada de CA de 240 V?

R: El circuito de entrada garantiza un estado de APAGADO cuando el voltaje de campo cae por debajo de 40 VCA o cuando la corriente de fuga cae por debajo de 2,6 mA; cualquier señal entre 40 VCA y 159 VCA cae en una zona de conmutación indeterminada y debe evitarse.

P: ¿Se pueden conectar líneas de entrada de campo alimentadas por dos transformadores de control de 240 VCA diferentes a los canales de la misma base?

R: No; debido a que los 16 canales no están aislados y comparten una única línea común interna dentro del módulo, todos los dispositivos de campo conectados a la base deben obtener su alimentación de 240 VCA de la misma fuente de transformador de control.

P: ¿Qué unidades base de terminales se recomiendan para instalar este módulo de entrada de CA de 240 V de 16 puntos?

R: Rockwell Automation recomienda utilizar las unidades base de terminales 1794-TBN o 1794-TBNK, que proporcionan terminales de tornillo estilo NEMA diseñados específicamente para alojar de forma segura el cableado de campo de CA de alto voltaje.

P: ¿Por qué una tirada larga de cable de campo hace que un canal de entrada registre un estado ON falso incluso cuando el contacto de campo está abierto?

R: Los cables de señal de CA de alto voltaje que corren en paralelo a largas distancias sufren de acoplamiento capacitivo de cable, lo que puede inducir voltajes por encima del umbral de estado OFF de 40 VCA; la instalación de resistencias de carga paralelas (resistencias de purga) en los terminales de entrada disipa los voltajes inducidos.

P: Guía de selección: ¿Cómo determino si debo especificar el 1794-IM16 o el 1794-IA16 para un proyecto?

R: Seleccione el 1794-IM16 cuando los dispositivos de control de campo operen con una potencia de control nominal de 220 V–240 VCA (rango de 159…264 VCA). Seleccione el 1794-IA16 cuando las señales de campo operen con una potencia de control estándar de 120 VCA (rango de 74…132 VCA).
