Descripción general del producto

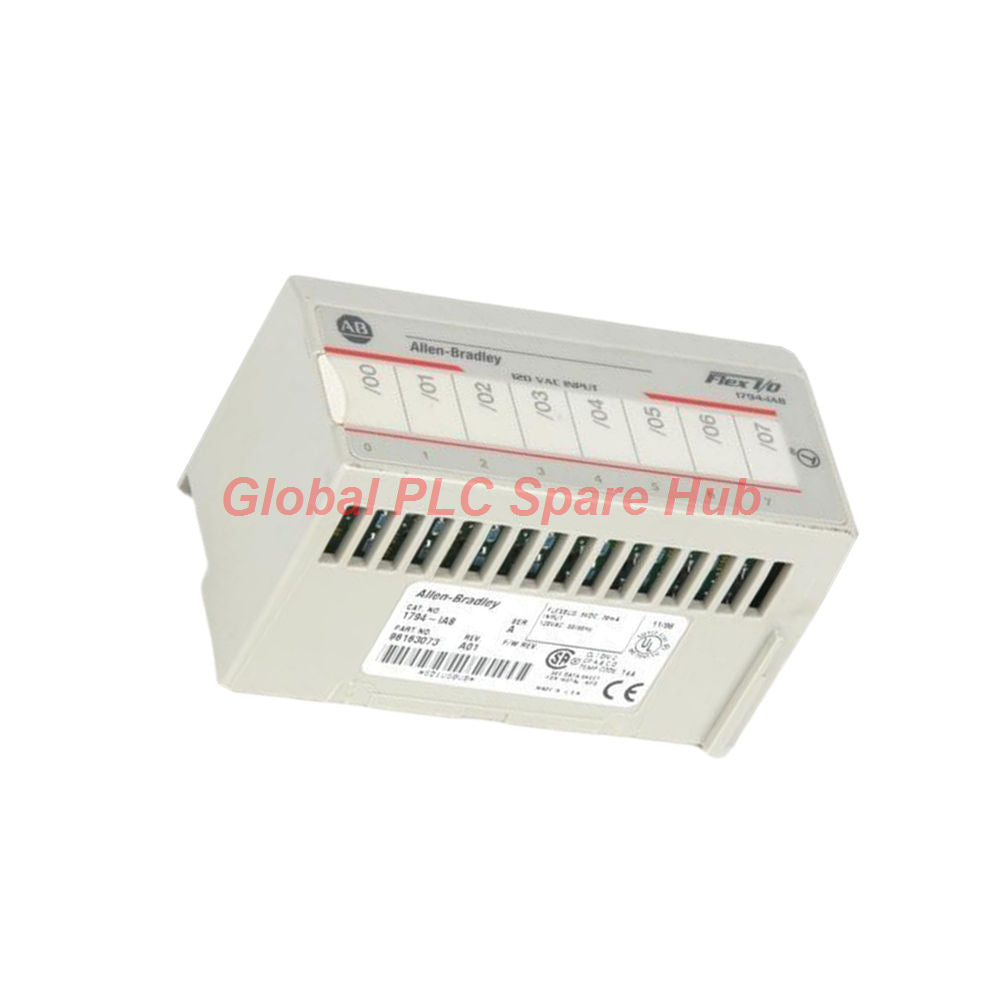

Revisión del concentrador de repuesto Global PLC: El concentrador de repuesto Global PLC ofrece piezas especializadas de automatización industrial diseñadas para entornos robustos en plantas. El 1794-IA8 opera dentro de la arquitectura Flex I/O diseñada por Rockwell Automation. Los ingenieros de control integran este módulo de entrada digital de corriente alterna de 8 canales para interconectar señales de campo estándar de 120 VCA directamente con racks de procesadores distribuidos.

Parámetros técnicos y arquitectura

Marca	Allen-Bradley
Número de pieza del fabricante	1794-IA8
Serie y tipo de producto	Flex I/O Módulo de entrada digital de 8 canales y 120 VCA
Canales de entrada	8 entradas no aisladas agrupadas en un único banco de terminales comunes
Rango de voltaje operativo	85 a 132 VCA a un espectro de frecuencia nominal de 47 a 63 Hertz
Umbrales de conmutación	Voltaje mínimo de estado ENCENDIDO de 65 VCA; límite de voltaje máximo de estado APAGADO de 43 VCA
Características de corriente de entrada	Consumo de corriente nominal de 12 mA a 120 VCA, fuente de 60 Hz
Tiempos de filtro configurables	Seleccionable de 8,4 ms hasta 40 ms (APAGADO a ENCENDIDO) y de 26,4 ms hasta 58 ms (ENCENDIDO a APAGADO)
Perfil térmico y de potencia	Pérdida de potencia máxima de 4,5 W; disipación térmica máxima de 15,3 BTU/hr a 132 VCA
Conformidad ambiental	Rango de temperatura operativa de 0 a 55 °C con 5 % a 95 % de humedad sin condensación

Plano de instalación

Monte el módulo de forma segura en rieles DIN industriales estándar o paneles de backplane directos.
Alinee correctamente la posición 8 del interruptor de llave antes de asentar la unidad en bases de terminales compatibles como 1794-TB3, 1794-TB3S, 1794-TBN o 1794-TB2.
Conecte los cables de campo entrantes de 22 a 12 AWG de cobre trenzado directamente a los terminales base.
Conecte el nodo adaptador local a las redes distribuidas ControlNet, DeviceNet, Profibus DP o EtherNet/IP.

Comodidad de puesta en marcha y mantenimiento

Los indicadores de estado amarillos del panel frontal proporcionan retroalimentación visual inmediata para cada una de las 8 líneas de entrada individuales controladas por el cliente. Los tiempos de filtro de entrada predeterminados protegen al procesador de transitorios de línea, mientras que las capacidades de inserción en caliente en bases de terminales compatibles permiten intercambios rápidos de módulos sin apagar todo el rack del gabinete.

Marco de compatibilidad

La unidad se acopla limpiamente con 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TBN y variantes de bases de terminales. Se comunica sin problemas a través de las interfaces de adaptador Flex I/O estándar sin requerir ajustes personalizados del firmware del backplane.

Información de certificación

Diseñado para cumplir con los estándares de seguridad industrial, el ensamblaje cumple con las estrictas pautas IP20 de estilo abierto y se somete a pruebas de aislamiento al 100 % a 2150 VCC durante un segundo entre las conexiones de usuario de campo y la lógica del sistema.

Contenido del paquete y garantía

Cada envío contiene un módulo de entrada 1794-IA8 probado en fábrica. Global PLC Spare HUB respalda la integridad de su proyecto con una garantía operativa confiable de 12 meses.

Logística y entrega

Global PLC Spare HUB procesa y envía todos los pedidos dentro de las 24 a 48 horas. El envío exprés a todo el mundo se realiza de forma segura a través de redes de mensajería fiables como FedEx, UPS y DHL.

Escenarios de aplicación típicos y capacidad de diagnóstico

Las instalaciones industriales implementan el 1794-IA8 en plantas de generación de energía, paneles de control de fabricación pesada y sistemas municipales de tratamiento de agua donde prevalecen las señales de control de 120 VCA heredadas. Las capacidades de diagnóstico integradas utilizan LED de estado y filtrado seleccionable por software para aislar rápidamente contactos de relé que rebotan, voltajes de línea inestables y fallas intermitentes en el cableado de campo.

Preguntas frecuentes

¿Por qué parpadean mis canales de entrada de CA cuando arrancan los motores de planta grandes?

Las caídas de voltaje o los picos inductivos de los arrancadores de motores grandes pueden introducir ruido en la línea; aumente la configuración del filtro de entrada de software desde el valor predeterminado de 8,4 ms hasta umbrales de tiempo más altos para suavizar las conmutaciones transitorias.

¿Puedo mezclar sensores de 24 VCC e interruptores de límite de 120 VCA en este módulo?

No. El 1794-IA8 está diseñado estrictamente para circuitos nominales de 120 VCA y requiere un rango de voltaje operativo de 85 a 132 VCA para funcionar correctamente.

¿Qué precauciones debo tomar al cablear grupos de entrada no aislados?

Dado que los 8 canales comparten una ruta de retorno común, asegúrese de que todos los dispositivos de campo conectados provengan de la misma fase de fuente de alimentación de CA para evitar cortocircuitos entre circuitos.

¿Cómo verifico si un canal defectuoso es causado por el cableado de campo o por hardware interno?

Mida el voltaje de CA directamente a través del tornillo de la base del terminal mientras el interruptor está cerrado; si la lectura excede los 65 VCA pero el LED de estado amarillo permanece apagado, el canal del módulo puede requerir reemplazo.

¿Qué factores deben guiar mi selección al combinar unidades base para este módulo?

Evalúe la densidad del cableado de su gabinete y sus preferencias de tornillos frente a abrazaderas de resorte, asegurándose de elegir una base compatible como la 1794-TB3 o 1794-TB3S que coincida con su requisito de posición 8 del interruptor de llave.

Guía de compra

Al actualizar arquitecturas de control heredadas, verifique los requisitos de voltaje de su sistema, el tipo de adaptador de red y las dimensiones físicas del panel. La adquisición de números de pieza exactos de fábrica como el 1794-IA8 garantiza la compatibilidad absoluta del hardware y protege su inversión en control distribuido contra tiempos de inactividad prematuros.
