Módulo de procesador Allen-Bradley PLC-5 1785-L40L | Comprar en línea

Descripción general del producto y arquitectura

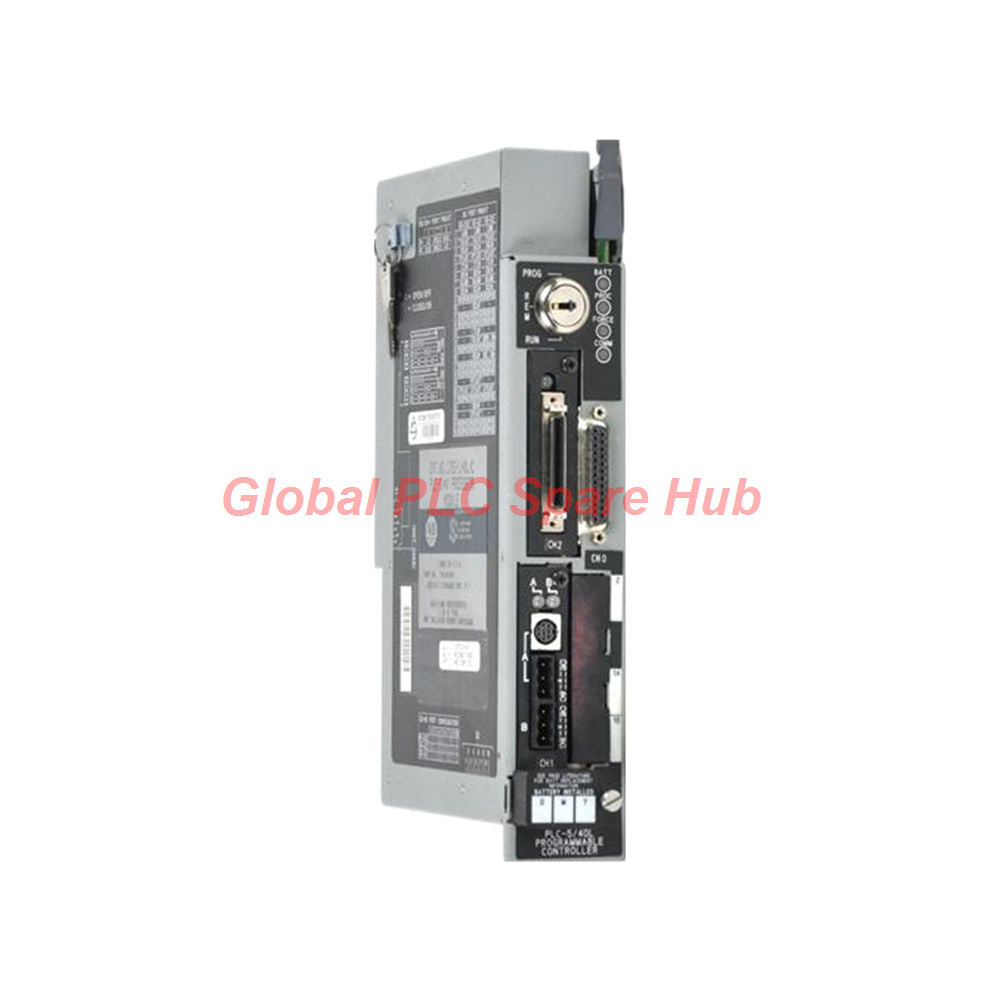

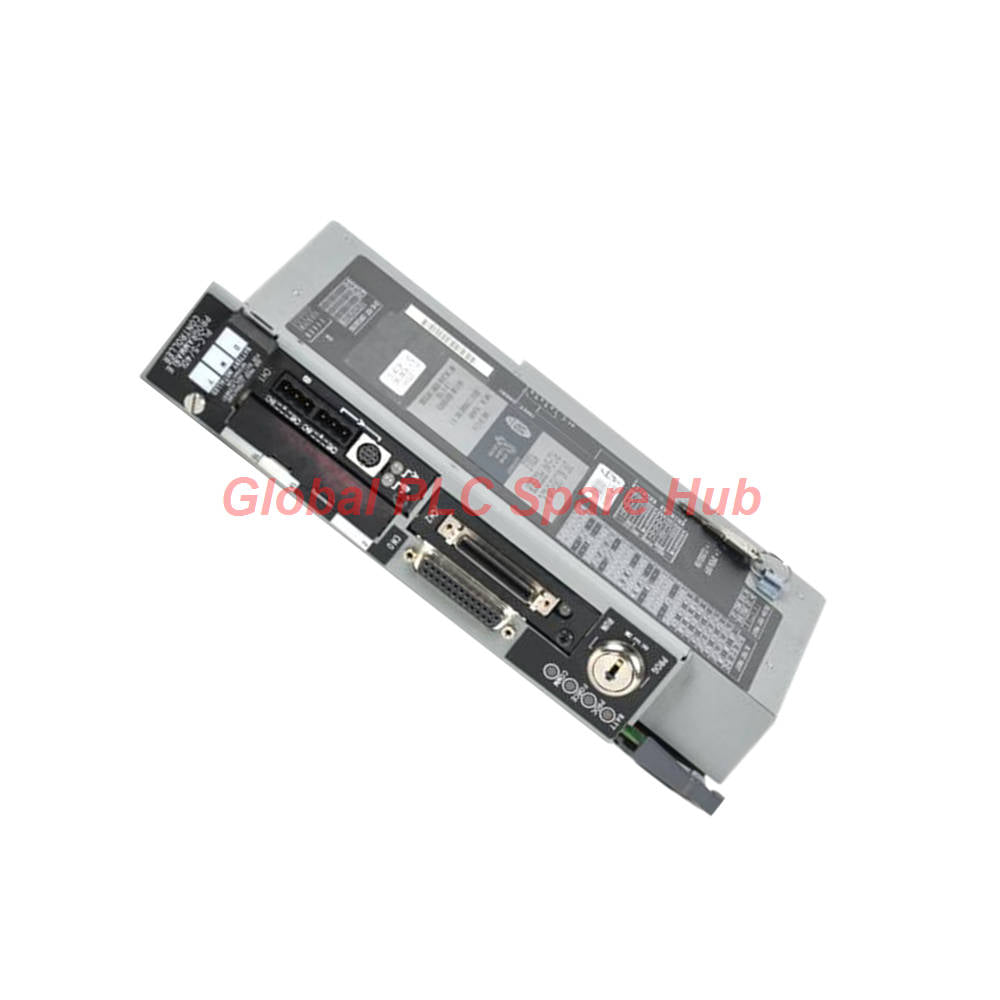

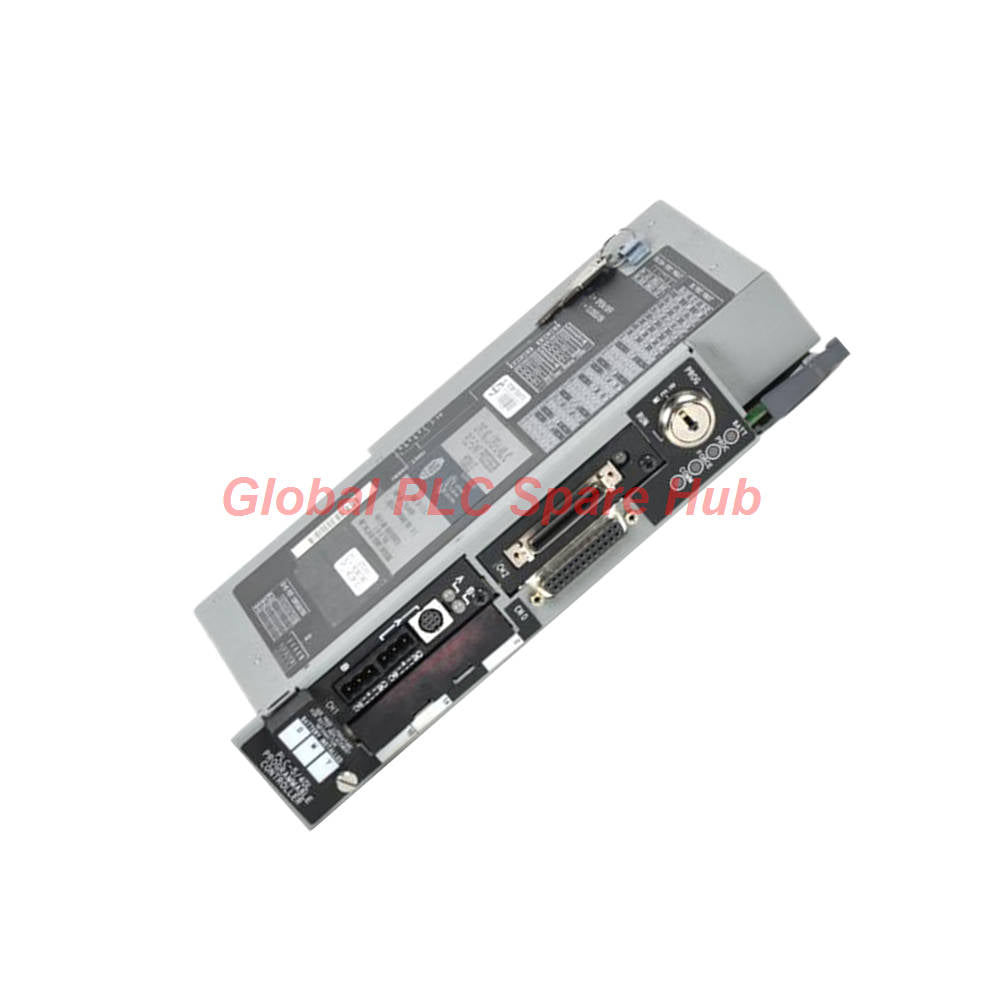

El 1785-L40L es un controlador estándar PLC-5/40L de alta capacidad diseñado por Rockwell Automation (Allen-Bradley) para gestionar complejos marcos de automatización industrial. Construido con un puerto de enlace de E/S local extendido integrado, este procesador coordina miles de dispositivos de entrada y salida de campo con una alta fiabilidad. Cuenta con 48 kilowords de memoria de usuario, RAM estática con respaldo de batería y soporte opcional para respaldo mediante EEPROM. Diseñado para ocupar la ranura situada más a la izquierda de un chasis de E/S 1771 estándar, el controlador gestiona de manera eficiente hasta 2048 puntos de E/S totales, consumiendo 3.3 Amperios de corriente de placa base a 5 VCC.

Perspectiva de Global PLC Spare HUB

En las plantas de fabricación discreta y continua heredadas, la estabilidad del procesador de control central determina el tiempo de actividad general de la instalación. Durante un reciente proyecto de modernización para una línea de manejo de materiales automatizada, nuestro equipo de ingeniería implementó el controlador 1785-L40L para reemplazar una unidad antigua sin necesidad de un rediseño completo del gabinete. La capacidad de E/S local extendida nos permitió vincular sin problemas configuraciones de chasis remotas a través de una enorme huella física. Además, los puertos de comunicación integrados Data Highway Plus (DH+) y E/S Remota simplificaron la integración de red con las interfaces de operador existentes, mientras que los indicadores LED de estado claros y las rutinas de diagnóstico robustas permitieron a nuestros técnicos aislar los cuellos de botella de comunicación en minutos.

Especificaciones técnicas principales

• Fabricante y marca: Rockwell Automation / Allen-Bradley
• Serie de producto: Familia de controladores programables PLC-5
• Número de parte / N.º de catálogo: 1785-L40L
• Tipo de módulo: Unidad de procesamiento estándar (PLC-5/40L)
• Memoria de usuario máx.: 48 Kilowords (RAM estática con respaldo de batería)
• Soporte de respaldo de programa: Compatible con módulos EEPROM 1785-ME16, -ME32, -ME64 y -M100
• Capacidad máx. de E/S: Hasta 2048 puntos de E/S totales (cualquier combinación) o 2048 entradas + 2048 salidas (complementarias)
• Límites de chasis y rack: Admite hasta 61 chasis de E/S totales, 16 chasis locales extendidos y 32 chasis remotos universales por enlace
• Puertos de comunicación: Un (1) puerto RS-232-C/422-A/423-A, además de enlaces de comunicación dobles DH+ / E/S Remota
• Consumo de energía de placa base: 3.3 Amperios nominales a +5 VCC (disipa aproximadamente 17 Vatios de energía térmica)
• Aspectos físicos y ambientales: Pesa 1.42 kg, diseño de gabinete abierto, rango de temperatura de funcionamiento de 0 grados Celsius a 60 grados Celsius (32 grados Fahrenheit a 140 grados Fahrenheit)

Directrices de despliegue e instalación

• Ubicación de la ranura: Monte siempre el procesador 1785-L40L de forma segura en la ranura designada más a la izquierda del rack del chasis de E/S 1771 principal.
• Modos de direccionamiento: Configure el mapeo de E/S de su módulo utilizando parámetros de direccionamiento de media ranura, ranura única o doble ranura, dependiendo de sus módulos Bulletin 1771, 1794 o 1746 conectados de 8, 16 o 32 puntos.
• Aislamiento de energía: Asegúrese de que toda la alimentación del chasis esté completamente cortada antes de la instalación para evitar sobretensiones eléctricas a través de los pines de la placa base de 5 VCC.
• Configuración de comunicación: Configure los interruptores del puerto dual DH+ / E/S Remota para operar como un adaptador de E/S remoto o como un nodo de escáner activo según la arquitectura de su red.

Marco de diagnóstico y resolución de problemas

• Indicadores de estado del procesador: Supervise los indicadores LED del panel frontal para verificar el modo de ejecución del procesador, el estado de salud de la batería y las condiciones de E/S forzadas.
• Aislamiento de comunicación: Verifique que los umbrales de voltaje de aislamiento (probados a 500V y 1000V durante 60 segundos entre los puertos de comunicación y los cartuchos de relé) permanezcan sin comprometerse durante el mantenimiento periódico.
• Monitoreo térmico: Asegure un flujo de aire adecuado en el gabinete para mantener las temperaturas de operación dentro del umbral de 0 a 60 grados Celsius, evitando fallas por disipación de calor (17W).

Entornos de hardware y aplicaciones objetivo

• Equipo compatible: Racks de chasis de E/S Allen-Bradley 1771, módulos de E/S Bulletin 1771/1794/1746/1791 y cartuchos de relé 1785-RC.
• Sectores de aplicación: Líneas de montaje automotriz pesado, estaciones de bombeo de tratamiento de agua a gran escala, plantas de procesamiento de minerales y sistemas de empaquetado discreto.
• Integración de red: Ideal para plantas heredadas que utilizan redes Data Highway Plus (DH+) y caídas de datos de E/S remota.

Garantía y logística global

• Protección de garantía: Totalmente respaldado por una garantía integral de 12 meses que cubre la integridad estructural del hardware y el rendimiento operativo.
• Transportistas de envío urgente: Enviado a todo el mundo a través de proveedores de logística de Nivel 1 fiables, incluyendo FedEx, UPS y DHL.
• Cronograma de cumplimiento: Embalaje industrial antiestático seguro con procesamiento y despacho acelerados en un plazo de 24-48 horas.

Guía de compra y consejos de selección de expertos

• Auditoría de energía de placa base: Verifique que su fuente de alimentación de chasis 1771 pueda soportar de manera fiable el consumo de corriente de 3.3A a 5 VCC antes de integrar este procesador de alta capacidad.
• Revisión de requisitos de memoria: Confirme que la lógica de su aplicación encaje dentro del límite de 48 kilowords, o seleccione un módulo EEPROM opcional (como el 1785-ME64) para almacenamiento de respaldo no volátil.
• Disponibilidad de inventario: Mantener un procesador 1785-L40L de repuesto en el sitio elimina los riesgos de tiempo de inactividad prolongado para las arquitecturas PLC-5 heredadas.

Preguntas frecuentes profesionales

P: ¿Se puede instalar el procesador 1785-L40L en cualquier ranura dentro del chasis 1771?
R: No, este procesador debe instalarse estrictamente en la ranura situada más a la izquierda del rack del chasis de E/S 1771 principal para funcionar correctamente.

P: ¿Qué tipos de modos de direccionamiento admite este controlador?
R: El controlador admite direccionamiento de media ranura, ranura única y doble ranura para acomodar módulos de E/S de 8, 16 y 32 puntos.

P: ¿Cómo gestiona el procesador el respaldo de memoria no volátil?
R: Cuenta con RAM estática integrada respaldada por una batería, y es compatible con módulos de respaldo de programa EEPROM opcionales, incluidas las series 1785-ME16, -ME32, -ME64 y -M100.

P: ¿Qué protocolos de red son compatibles con el puerto de comunicación principal?
R: El puerto de comunicación doble admite redes Data Highway Plus (DH+) y comunicaciones de E/S Remota, configurable ya sea como adaptador o como escáner.

P: ¿Qué transportistas de envío se utilizan para pedidos internacionales?
R: Todos los pedidos globales se envían de forma segura a través de transportistas premium, incluyendo FedEx, UPS y DHL con un tiempo de entrega de 24-48 horas.
