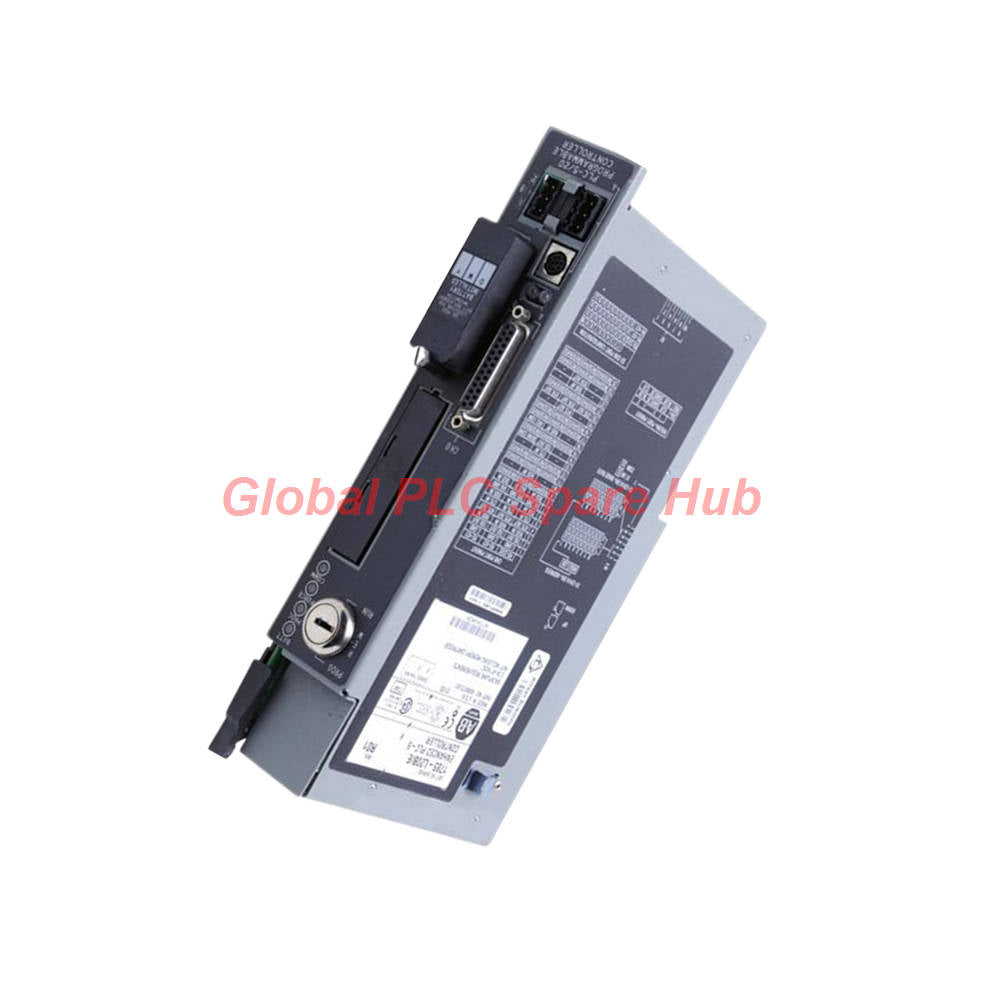

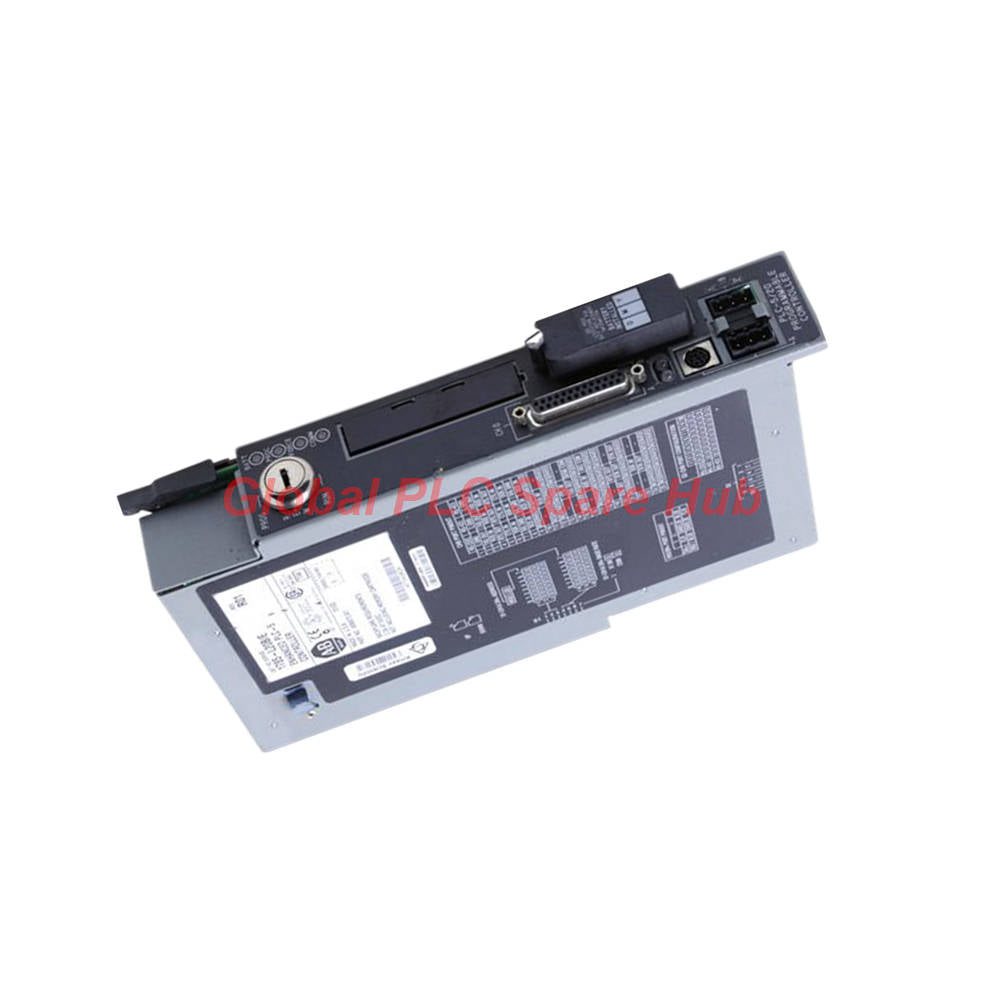

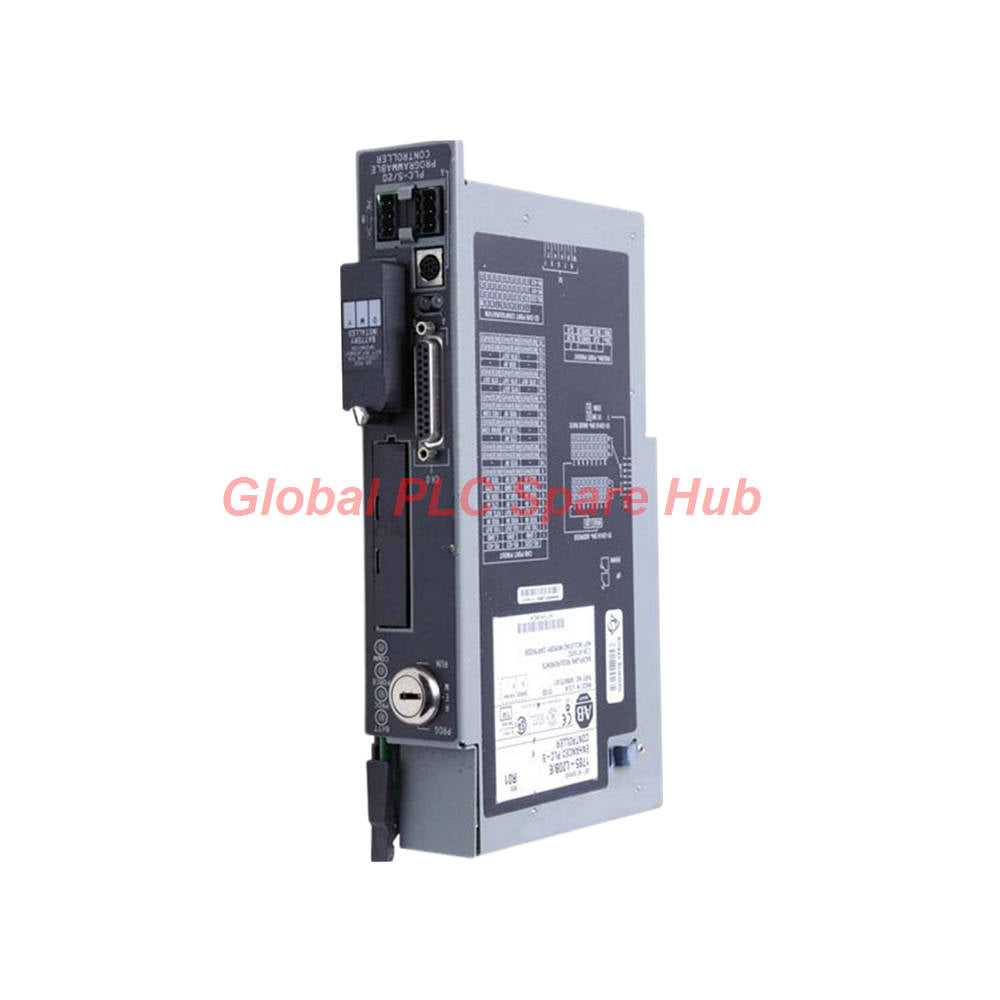

Módulo de CPU Allen-Bradley PLC-5 Series 1785-L30B | Memoria de 32K

Descripción general del producto

El 1785-L30B es un controlador lógico programable (PLC) de eficacia probada en la industria, perteneciente a la reconocida serie PLC-5 y diseñado por Allen-Bradley (Rockwell Automation). Diseñado para el procesamiento industrial de servicio pesado, el 1785-L30B cuenta con 32K palabras de memoria de usuario respaldada por batería y una conectividad multired integral. Los ingenieros de automatización confían en el módulo de procesador 1785-L30B para ejecutar lógica secuencial de alta velocidad, gestionar extensas configuraciones de E/S remotas universales y garantizar la operación continua en la planta.

Especificaciones técnicas y ambientales

• Marca: Allen-Bradley / Rockwell Automation
• Serie: Serie PLC-5
• Modelo: 1785-L30B
• Tipo de producto: Controlador lógico programable / Procesador estándar
• Capacidad de memoria de usuario: 32 Kpalabras (RAM estática respaldada por batería)
• Respaldo de programa opcional: Compatible con módulos EEPROM 1785-ME16, -ME32, -ME64 y -M100
• Capacidad máxima de E/S: 1024 puntos (cualquier combinación) o 1024 entradas + 1024 salidas (complementarias)
• Interfaces de comunicación: Dos (2) puertos DH+ / E/S remota (Adaptador o Escáner), un (1) puerto serie (RS-232, RS-423, RS-422A)
• Carga de corriente del plano posterior: 2.3 Amperios a 5V CC
• Disipación de potencia: 12 Vatios
• Rango de temperatura de funcionamiento: 0°C a 60°C (32°F a 140°F)
• Rango de temperatura de no funcionamiento: –40°C a 85°C (–40°F a 185°F)
• Fuentes de alimentación compatibles: 1771-P4S, 1771-P6S, 1771-P4S1, 1771-P6S1
• Batería de respaldo: Unidad de celda de litio 1770-XYC

Pautas de instalación y configuración

• Monte el módulo 1785-L30B directamente en una ranura del plano posterior de un chasis de E/S 1771 compatible.
• Coloque el interruptor de llave de tres posiciones frontal en el modo PROG antes de descargar la lógica de la aplicación del usuario.
• Conecte terminales de programación o dispositivos serie al puerto de comunicación RS-232/422/423 de 25 pines.
• Verifique la resistencia de terminación adecuada del cable DH+ en los canales 1A y 1B para eliminar la reflexión de la señal en líneas troncales largas.

Funciones de diagnóstico y monitoreo del sistema

• Realice un seguimiento del estado del procesador al instante mediante los indicadores LED del panel frontal: PROC (estado del controlador), BATT (estado de la batería), FORCE (fuerzas de E/S activas) y COMM (actividad serie).
• Supervise el desgaste de la batería de respaldo con el indicador BATT, que proporciona hasta 5 días de notificación de advertencia de reserva una vez que se superan los umbrales de carga baja.
• Utilice los indicadores de estado específicos del canal para aislar errores de paquetes de comunicación en los bucles Data Highway Plus o de E/S remota.

Equipos de destino y escenarios de aplicación

• Grandes líneas de fabricación y ensamblaje discretas que utilizan chasis de E/S remota universal 1771.
• Aplicaciones de control de procesos continuos que requieren redes troncales robustas Data Highway Plus multipunto.
• Proyectos de actualización de automatización heredados que requieren controladores de reemplazo confiables y directos.
• Redes de manipulación de materiales industriales pesados y transporte automatizado.

Términos de pedido, envío y garantía

• Estado del inventario: En stock y listo para despacho inmediato.
• Ventana de procesamiento: Tramitación rápida de pedidos en 24-48 horas.
• Transportistas logísticos: Envío global seguro a través de FedEx, UPS y DHL.
• Cobertura de garantía: Garantía integral de 12 meses incluida con cada unidad 1785-L30B.

Perspectiva de Global PLC Spare HUB

Al mantener arquitecturas PLC-5 antiguas, las fallas inesperadas del controlador pueden paralizar una línea de producción. Basado en la experiencia de campo en Global PLC Spare HUB, los técnicos deben reemplazar proactivamente la batería de respaldo 1770-XYC cada 2 a 3 años, incluso si el LED BATT permanece apagado, para evitar la pérdida silenciosa de datos de la RAM durante cortes de energía imprevistos en la planta. Además, verificar los ajustes del interruptor de llave y mantener un módulo de respaldo EEPROM grabado a mano reduce drásticamente el tiempo medio de reparación (MTTR) durante intercambios de hardware de emergencia.

Preguntas frecuentes

¿Cuál es la vida útil operativa típica de la batería de respaldo 1770-XYC cuando se retira la alimentación?

A una temperatura de funcionamiento de 60°C, una batería completamente cargada puede mantener la memoria de usuario durante aproximadamente 84 días al 100% de su capacidad inicial o 150 días al 50% de su capacidad.

¿Se puede utilizar un módulo EEPROM junto con la RAM respaldada por batería en el 1785-L30B?

Sí, se pueden instalar módulos EEPROM opcionales (como el 1785-ME32 o ME64) en la ranura del panel frontal para proporcionar almacenamiento de respaldo de programa no volátil.

¿Qué criterios de compra y selección deben seguir los ingenieros al adquirir un controlador de reemplazo?

Confirme que su recuento total de puntos de E/S no exceda 1024, verifique las limitaciones de carga de la fuente de alimentación del chasis 1771 (2.3A a 5V) y compre exclusivamente a proveedores certificados que ofrezcan una garantía de 12 meses.

¿Qué paso de solución de problemas inmediato debe realizarse si el indicador PROC no se vuelve verde?

Verifique que el interruptor de llave esté en la posición RUN o REM, compruebe el asiento en el plano posterior para asegurar una entrega de energía de 5V adecuada y revise los códigos de error a través del software de programación.

¿Cuántos chasis de E/S remota universales se pueden vincular a este procesador?

El controlador admite hasta 28 chasis de E/S remota universales dentro de una arquitectura total máxima de 29 bucles de chasis conectados.
