Descripción general del producto y arquitectura

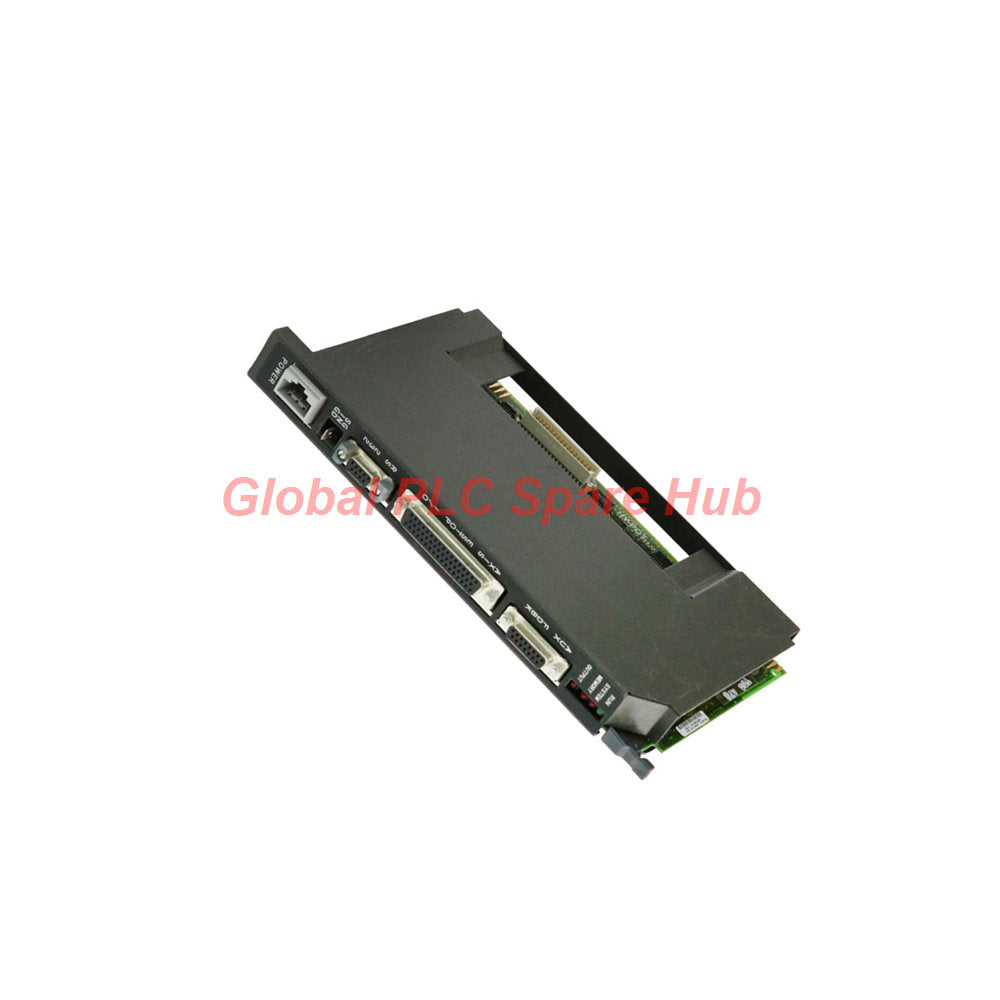

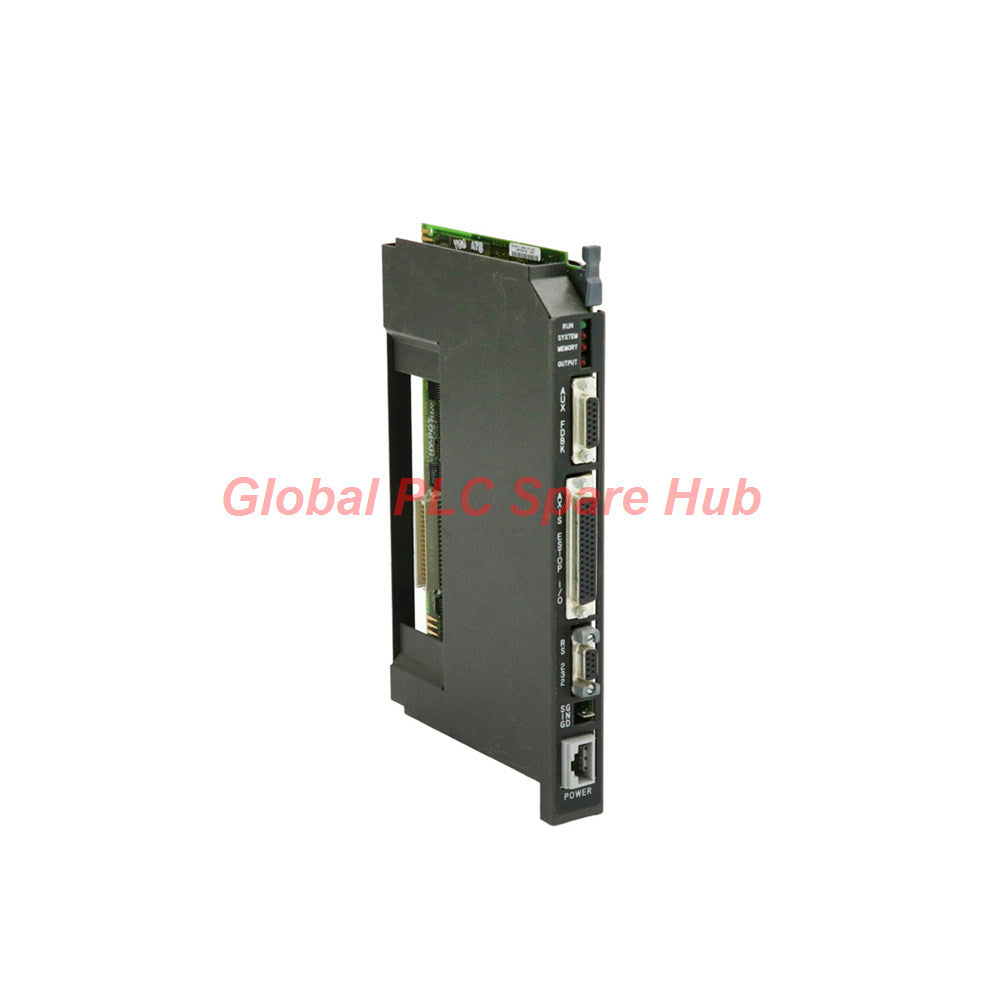

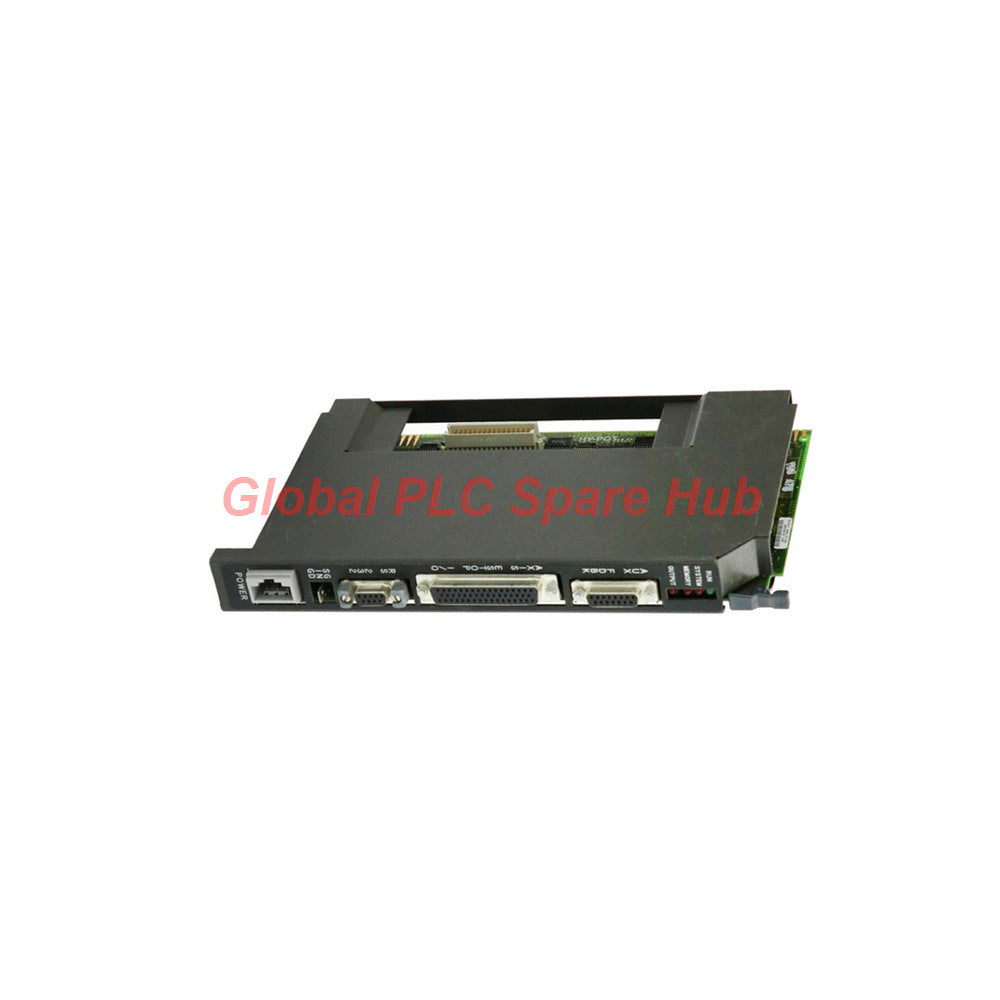

El 1771-HSN es un módulo controlador de servomotores PLC-5 IMC 120 avanzado, diseñado por Rockwell Automation (Allen-Bradley) para ejecutar tareas de control de movimiento de alta velocidad y retroalimentación de posición dentro de marcos industriales heredados. Operando de forma nativa dentro de la plataforma de E/S 1771, este módulo presenta capacidades de doble eje con un período de actualización de módulo rápido de 2 ms/eje y salidas de comando analógicas precisas de +/-10V CC. Diseñado sin un cartucho de memoria interna, el módulo requiere un cartucho de memoria enchufable externo (como el 1771-HM o 1771-HMA) para almacenar los datos de configuración operativa y los parámetros de ejecución.

Perspectiva de Global PLC Spare HUB

En maquinaria industrial pesada donde la coordinación multieje y el posicionamiento de alta velocidad determinan la calidad del producto, mantener controladores de movimiento heredados es un desafío de ingeniería continuo. Durante una reciente modernización de una línea de prensas automatizadas para conformado de metal, nuestro equipo técnico implementó el módulo de servo 1771-HSN para gestionar el posicionamiento de actuadores hidráulicos de alta precisión. La frecuencia de entrada diferencial máxima de 250 kHz aseguró una captura impecable de pulsos del codificador sin degradación de la señal. Además, el uso del brazo de cableado compatible 1771-WA permitió a nuestro equipo de mantenimiento ejecutar cambios rápidos de módulos durante las ventanas programadas sin desatornillar el cableado de campo, reduciendo drásticamente el tiempo medio de reparación (MTTR).

Especificaciones técnicas principales

• Fabricante y marca: Rockwell Automation / Allen-Bradley
• Serie del producto: Familia de control de movimiento PLC-5 / IMC 120
• Número de parte / Catálogo: 1771-HSN
• Tipo de módulo: Módulo controlador de servomotor (Serie B)
• Voltaje nominal del fusible: 120 Voltios CA/CC
• Frecuencia de entrada del codificador: Hasta 250 kHz de frecuencia de entrada máxima diferencial
• Salidas de comando: Salidas de comando analógicas de +/- 10 Voltios CC
• Velocidad de rendimiento: Período de actualización del módulo de 2 ms/eje; tiempo de captura de pulso de 50 a 9.999 microsegundos
• Carga de energía del plano posterior: Consumo de corriente de 1.7 Amperios a 5 VCC
• Dimensiones físicas y peso: 3.5 x 6.5 x 2.0 pulgadas (89 x 165 x 51 mm); pesa aproximadamente 2.2 libras (1.0 kg)
• Hardware de habilitación: Requiere un cartucho de memoria enchufable 1771-HM o 1771-HMA; compatible con los brazos de cableado 1771-WA y 1771-WB

Pautas de implementación e instalación

• Asignación de ranuras del chasis: Inserte el 1771-HSN de forma segura en cualquier ranura estándar disponible dentro de un bastidor de chasis de E/S 1771.
• Requisito del cartucho de memoria: Asegúrese de que un cartucho de memoria 1771-HM o 1771-HMA válido esté correctamente insertado en el módulo antes de encender el chasis, ya que la unidad carece de memoria de usuario no volátil a bordo.
• Conexión del brazo de cableado: Termine el cableado del codificador de campo y de comando analógico en el brazo de cableado 1771-WA, lo que permite una desconexión o reemplazo seguro y rápido sin alterar las rutas de los terminales físicos.
• Control ambiental: Verifique que el sitio de instalación mantenga una temperatura de operación entre 0 grados Celsius y 60 grados Celsius (32 grados Fahrenheit a 140 grados Fahrenheit) y una humedad relativa sin condensación entre el 5% y el 95%.

Marco de diagnóstico y solución de problemas

• Monitoreo de estado: Observe las lámparas indicadoras del panel frontal para verificar la ejecución del bucle de servo, la coordinación del procesador y las condiciones de falla.
• Verificación de captura de pulso: Si ocurre inestabilidad en el posicionamiento, use un osciloscopio para verificar que las frecuencias de entrada del codificador no excedan el umbral diferencial de 250 kHz.
• Verificaciones de fusibles y energía: Inspeccione la clasificación del fusible de 120V y la distribución de energía del plano posterior para garantizar que el módulo reciba un suministro de corriente estable de 1.7A.
• Umbrales de choque y vibración: Asegúrese de que el montaje en panel mitigue el choque mecánico excesivo más allá del límite de operación diseñado de 30g.

Hardware objetivo y entornos de aplicación

• Equipo compatible: Bastidores de chasis de E/S Allen-Bradley 1771, procesadores centrales PLC-5, brazos de cableado 1771-WA/WB y cartuchos de memoria 1771-HM/HMA.
• Sectores de aplicación: Modernización de maquinaria CNC, sistemas de posicionamiento robótico multieje, prensas de estampado de metales pesados y líneas continuas de conversión de papel.
• Integración del sistema: Ideal para bucles de control de movimiento de lazo cerrado que requieren una sincronización estrecha con tareas de control regulatorio y secuencial más amplias del PLC-5.

Garantía y logística global

• Protección de garantía: Respaldado completamente por una garantía integral de 12 meses que cubre la confiabilidad del hardware estructural y el rendimiento funcional.
• Transportistas de envío urgente: Enviado a todo el mundo a través de socios logísticos confiables de Nivel 1, incluidos FedEx, UPS y DHL.
• Cronograma de cumplimiento: Embalaje industrial antiestático seguro con procesamiento y despacho acelerados dentro de 24-48 horas.

Guía de compra y consejos de selección de expertos

• Auditoría del cartucho de memoria: Al pedir el 1771-HSN, verifique siempre si tiene un cartucho de memoria 1771-HM o 1771-HMA de repuesto a mano, ya que el módulo se envía sin almacenamiento de programa interno.
• Cálculo de energía del plano posterior: Asegúrese de que su fuente de alimentación del chasis 1771 tenga suficiente margen para acomodar el requisito de corriente de 1.7A de este módulo de servo junto con las tarjetas de E/S digitales/analógicas existentes.
• Disponibilidad de inventario: Mantener un módulo 1771-HSN de repuesto preconfigurado con su cartucho de memoria coincidente en el sitio elimina los riesgos de tiempo de inactividad catastrófico para los ejes de movimiento críticos.

Preguntas frecuentes profesionales

P: ¿El módulo 1771-HSN viene con un cartucho de memoria incorporado?
R: No, este controlador de servo no incluye un cartucho de memoria interno y requiere estrictamente un cartucho enchufable externo como el 1771-HM o 1771-HMA para operar.

P: ¿Cuál es la frecuencia máxima de entrada del codificador admitida por este controlador?
R: El módulo admite una frecuencia de entrada máxima de 250 kHz utilizando circuitos de entrada diferencial para una captura de retroalimentación de alta precisión.

P: ¿Puede el brazo de cableado permanecer conectado al gabinete si es necesario reemplazar el módulo?
R: Sí, el módulo utiliza un brazo de cableado 1771-WA o 1771-WB compatible, lo que permite a los técnicos deslizar hacia afuera la unidad de hardware sin volver a cablear las conexiones de campo.

P: ¿Cuáles son las especificaciones de salida eléctrica para controlar servopropulsores?
R: El módulo genera salidas de comando analógicas precisas de +/- 10 Voltios CC para interactuar suavemente con servopropulsores y amplificadores industriales compatibles.
