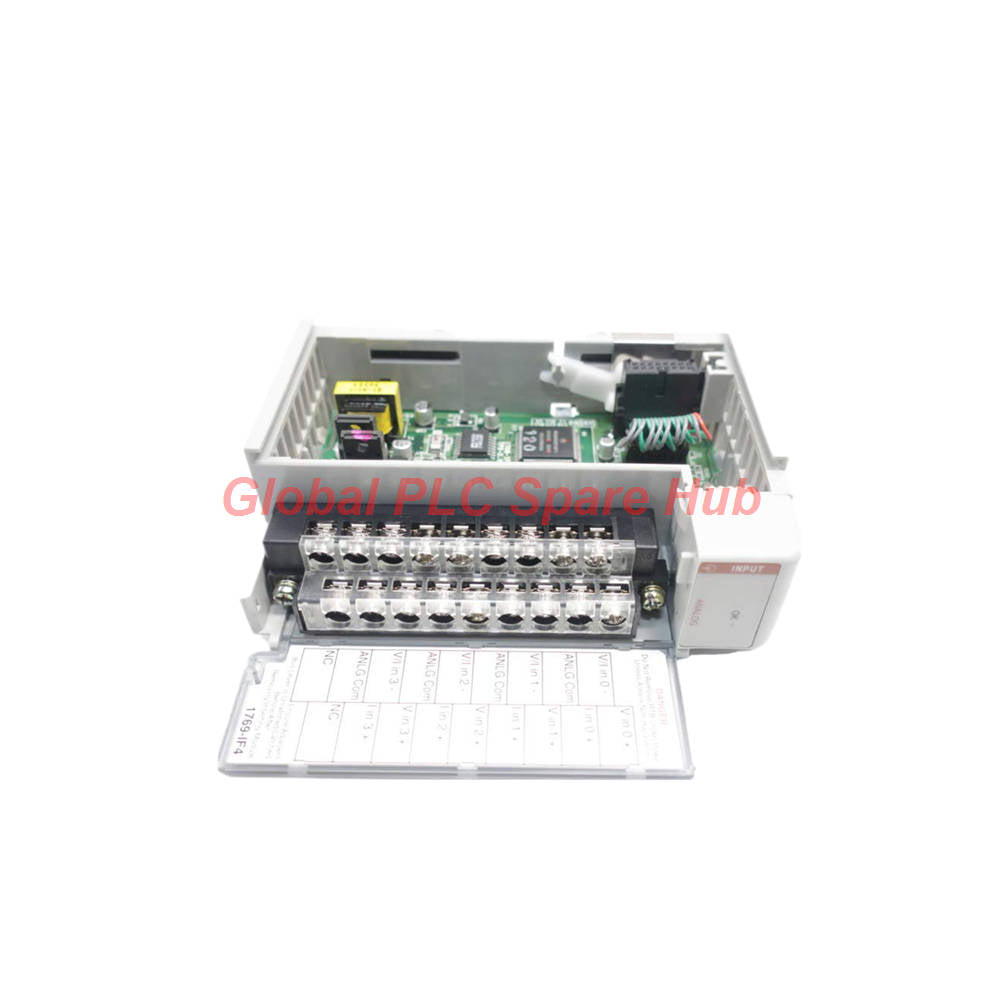

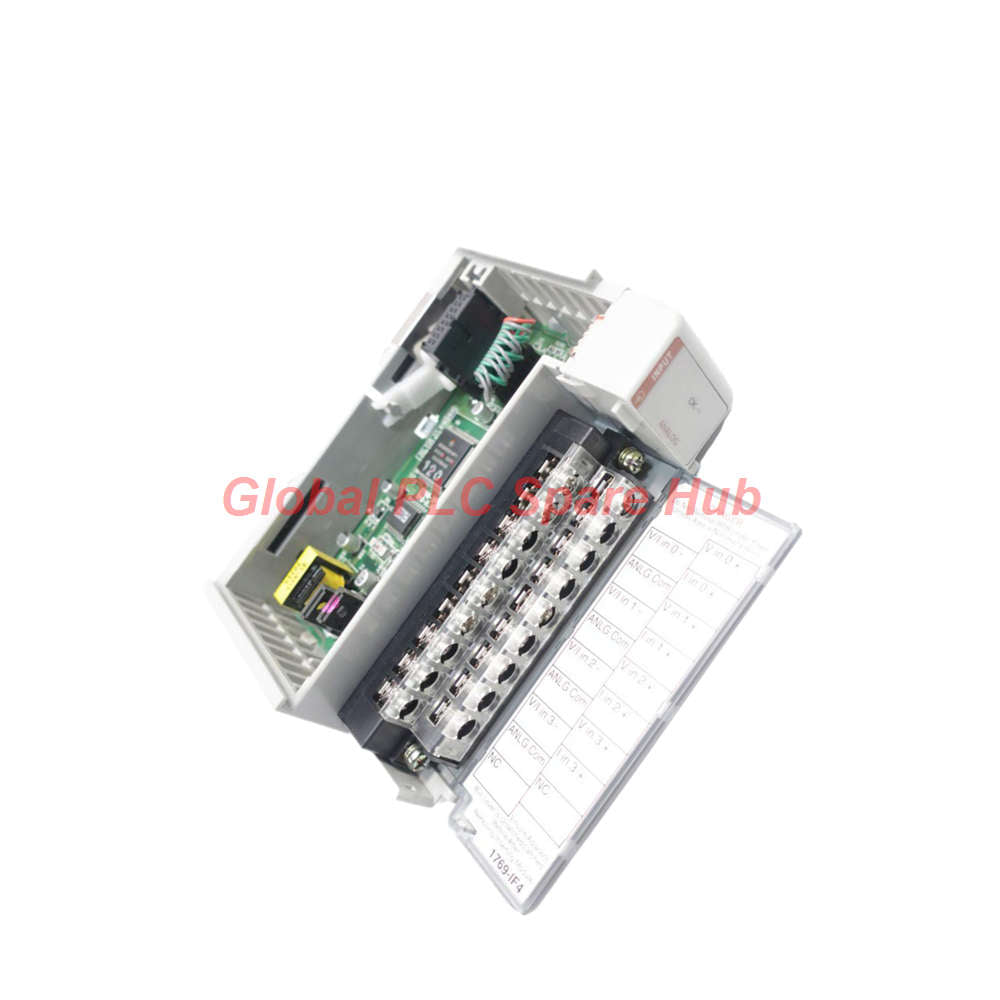

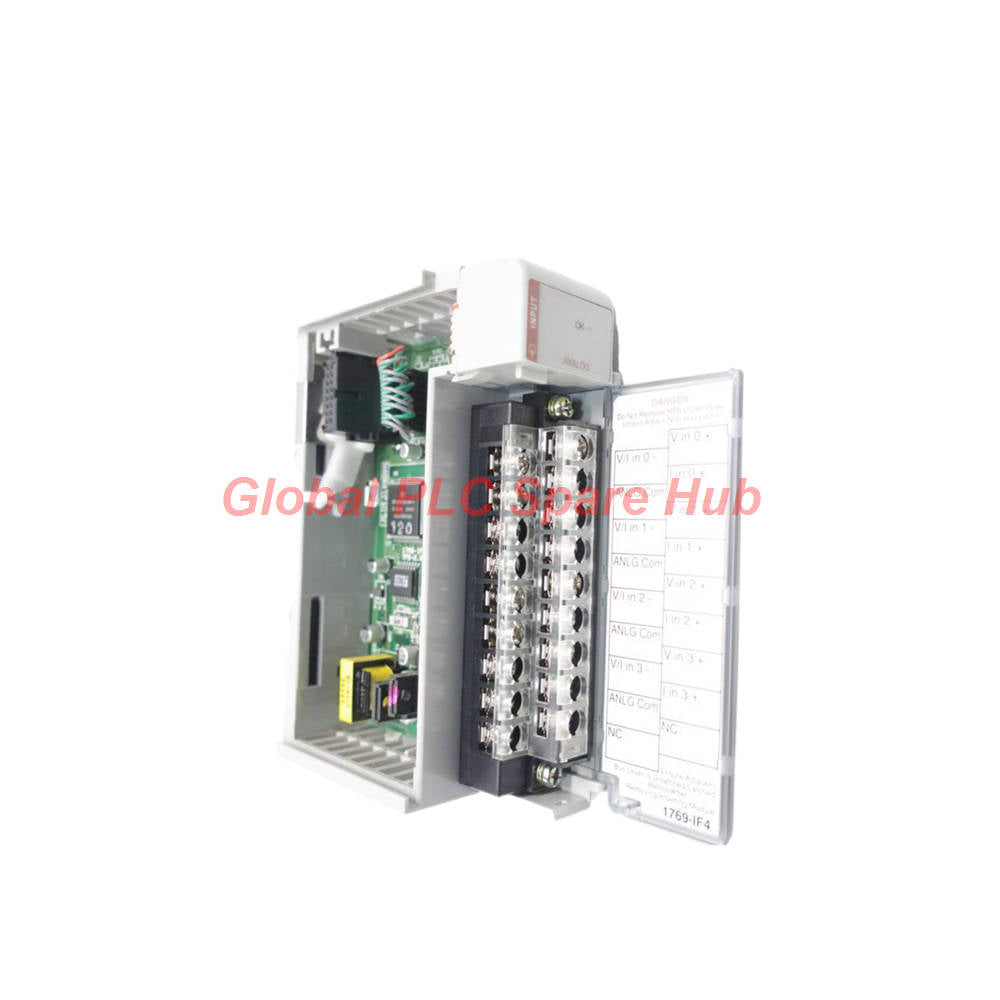

Módulo de entrada analógica de 4 canales 1769-IF4 CompactLogix Allen-Bradley

Arquitectura del módulo de entrada analógica de 4 canales CompactLogix Allen-Bradley 1769-IF4

El Allen-Bradley 1769-IF4 proporciona adquisición de señales analógicas multicanal para plataformas de automatización industrial. Diseñado para su integración en arquitecturas de control 1769 CompactLogix y bancos de controladores MicroLogix 1500, este módulo de entrada de alta densidad convierte las señales de campo de procesos analógicos del mundo real en registros digitales de 16 bits. Los ingenieros de instrumentación implementan esta unidad para interconectar transmisores de presión, sensores térmicos, medidores de flujo y dispositivos de retroalimentación de posición directamente con los procesadores centrales del PLC.

Este módulo cuenta con cuatro canales de entrada configurables individualmente que admiten topologías de cableado diferencial y de extremo único. El convertidor analógico-digital Delta-Sigma (ADC) interno procesa rangos de corriente flexibles (0-20 mA, 4-20 mA) y rangos de voltaje (±10 V CC, 0-10 V CC, 0-5 V CC, 1-5 V CC). Las rutinas de autocalibración integradas se ejecutan automáticamente al iniciar el canal para mantener un procesamiento de señal preciso en entornos operativos cambiantes.

Parámetros técnicos y especificaciones de rendimiento del 1769-IF4

Cableado del sistema, detección de circuito abierto y diagnóstico a bordo

El Allen-Bradley 1769-IF4 incluye parámetros de diagnóstico integrados en tiempo real para proteger los lazos de proceso. Cuando se habilita un canal de entrada, la detección interna de circuito abierto se activa automáticamente. Si se rompe un cable de campo o un sensor pierde energía, el módulo establece un bit de error de subtensión y activa una falla del sistema no fatal en el software del controlador, lo que puede enviar alertas inmediatamente a las pantallas HMI locales o a los centros de monitoreo SCADA.

• Formatos de datos seleccionables: Los datos se pueden escalar directamente a unidades de ingeniería, rango porcentual, escalados para PID o valores enteros de 16 bits sin procesar.
• Aviso de alimentación de bucle: El módulo no proporciona alimentación de bucle interna de 24 V CC; se requieren fuentes de alimentación de bucle externas para transmisores de campo de 2 hilos.
• Cables de cableado de campo: Requiere cables trenzados blindados individualmente Belden 8761 (o equivalente) con calibres de cable de 22 a 14 AWG sólido o de 22 a 16 AWG trenzado.
• Indicación visual de estado: Los indicadores LED a bordo informan el estado del módulo, el estado de la energía y la condición operativa del canal en tiempo real.

Equipo objetivo y escenarios de aplicación industrial

• Monitoreo de variables de proceso: Seguimiento continuo de presión, nivel y caudal volumétrico en instalaciones de tratamiento de agua.
• Lazos de control de velocidad y movimiento: Lectura de salidas de tacómetro de 0-10 V o señales de retroalimentación de 4-20 mA de variadores de frecuencia (VFD).
• Vigilancia de recintos térmicos: Interconexión de transmisores de temperatura multipunto en patines de procesamiento farmacéutico.
• Maquinaria de envasado y montaje: Integración de sensores de retroalimentación de posición lineal en líneas automatizadas de manejo de materiales.

Logística, embalaje y términos de garantía

• El paquete estándar incluye: Conjunto de módulo analógico Allen-Bradley 1769-IF4 sellado de fábrica, cubierta de bloque de terminales y manual de instalación.
• Envío exprés rápido: Los pedidos se procesan y envían en un plazo de 24 a 48 horas a través de mensajeros exprés globales (FedEx, UPS, DHL).
• Garantía de 12 meses: Incluye una garantía de reemplazo operativo completa de 12 meses respaldada por nuestra red de inventario global.

Información de ingeniería de campo de Global PLC Spare HUB

En las modernizaciones de campo que involucran el módulo Allen-Bradley 1769-IF4, la conexión a tierra incorrecta del blindaje y el exceso de las clasificaciones de distancia son las dos causas más comunes de ruido de la señal. Durante una auditoría de puesta en marcha en una estación de bombeo municipal, los técnicos de campo observaron lecturas de nivel erráticas en el canal 2. El problema se atribuyó al ruido de bucle de tierra causado por la conexión de los blindajes del cable tanto en el cabezal del sensor de campo como en el chasis del módulo.

Nuestro equipo de ingeniería corrigió la falla conectando a tierra los blindajes de los cables estrictamente en el bus de tierra del chasis del gabinete del PLC. Además, los ingenieros deben observar estrictamente la clasificación de distancia de la fuente de alimentación de 8. Colocar el módulo a más de 8 ranuras de la fuente de alimentación 1769 causa caídas de voltaje internas en el backplane, lo que resulta en fallas de autocalibración del canal y bits de falla intermitentes por debajo del rango.

Preguntas frecuentes y consejos operativos de campo

P: ¿Puedo mezclar señales de corriente de 4-20 mA y señales de voltaje de 0-10 V CC en el mismo módulo?

R: Sí. Los cuatro canales del Allen-Bradley 1769-IF4 son configurables individualmente por software en Studio 5000 / RSLogix 5000. Puede cablear el Canal 0 para corriente de 4-20 mA mientras configura el Canal 1 para voltaje de ±10 V CC sin interferencia de señal entre canales.

P: ¿El módulo 1769-IF4 suministra energía de 24 V CC directamente a los transmisores de campo de 2 hilos?

R: No. Este módulo actúa estrictamente como un receptor de señal y no proporciona voltaje de excitación de bucle. Los transmisores de presión o flujo de 2 hilos requieren una fuente de alimentación externa de 24 V CC cableada en serie con los terminales de corriente de entrada.

P: ¿Cuál es la diferencia clave entre el cableado de campo de extremo único y diferencial en esta unidad?

R: El cableado de extremo único conecta múltiples sensores a un retorno a tierra común, lo que ahorra puntos de terminal. El cableado diferencial utiliza terminales de señal positivos y negativos dedicados para cada canal, lo que proporciona un rechazo superior del ruido de modo común en plantas industriales ruidosas.

P: ¿Por qué el módulo está arrojando un bit de error de subtensión en un bucle de 4-20 mA recién conectado?

R: Un bit de subtensión generalmente indica un circuito abierto (cable roto), polaridad invertida o una señal de corriente que cae por debajo de 3.2 mA. Verifique la tensión del cable del terminal, mida la corriente del bucle con un multímetro y verifique que el bloque de puente del canal esté colocado correctamente para el modo de corriente.

P: ¿Cómo afecta la clasificación de distancia de la fuente de alimentación al diseño del módulo en un rack CompactLogix?

R: La clasificación de distancia de 8 significa que el 1769-IF4 debe montarse dentro de las 8 ranuras del módulo de la fuente de alimentación del sistema 1769. Exceder esta distancia provoca una caída excesiva de voltaje en el backplane, lo que desestabiliza los circuitos de conversión ADC internos.
