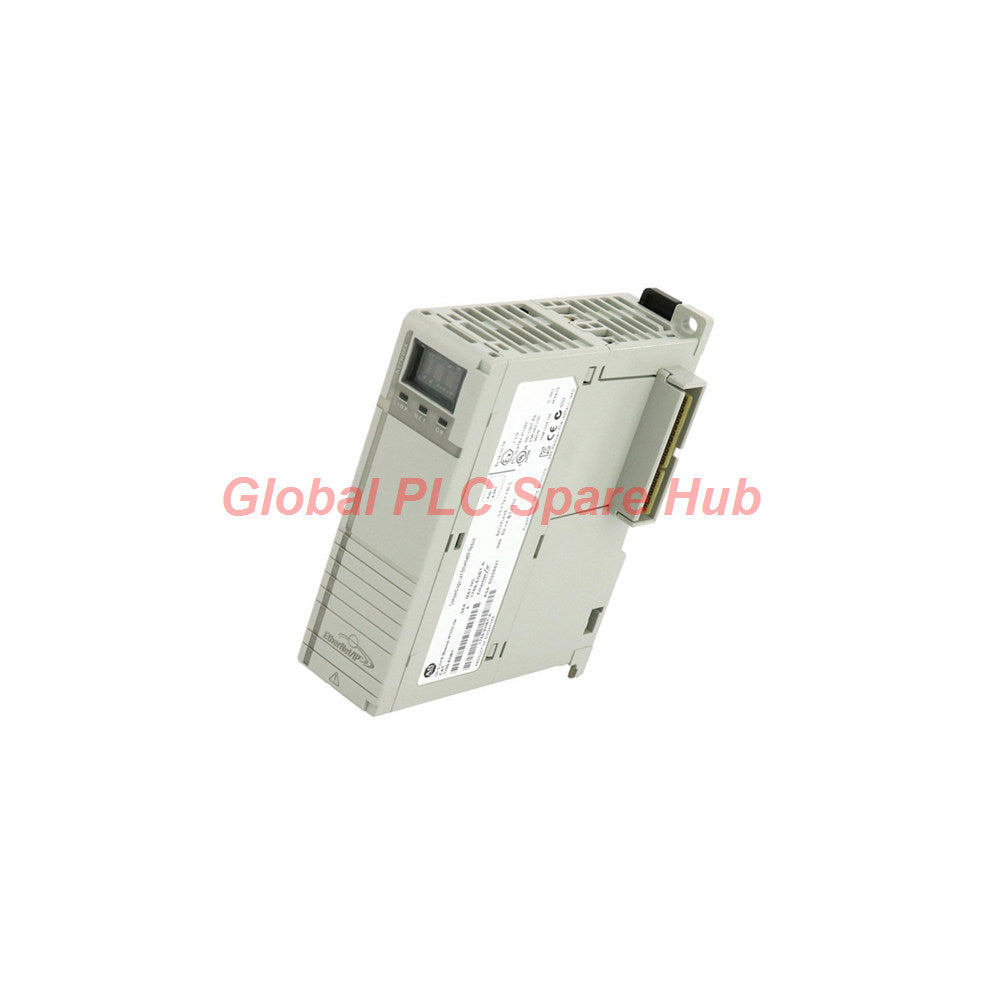

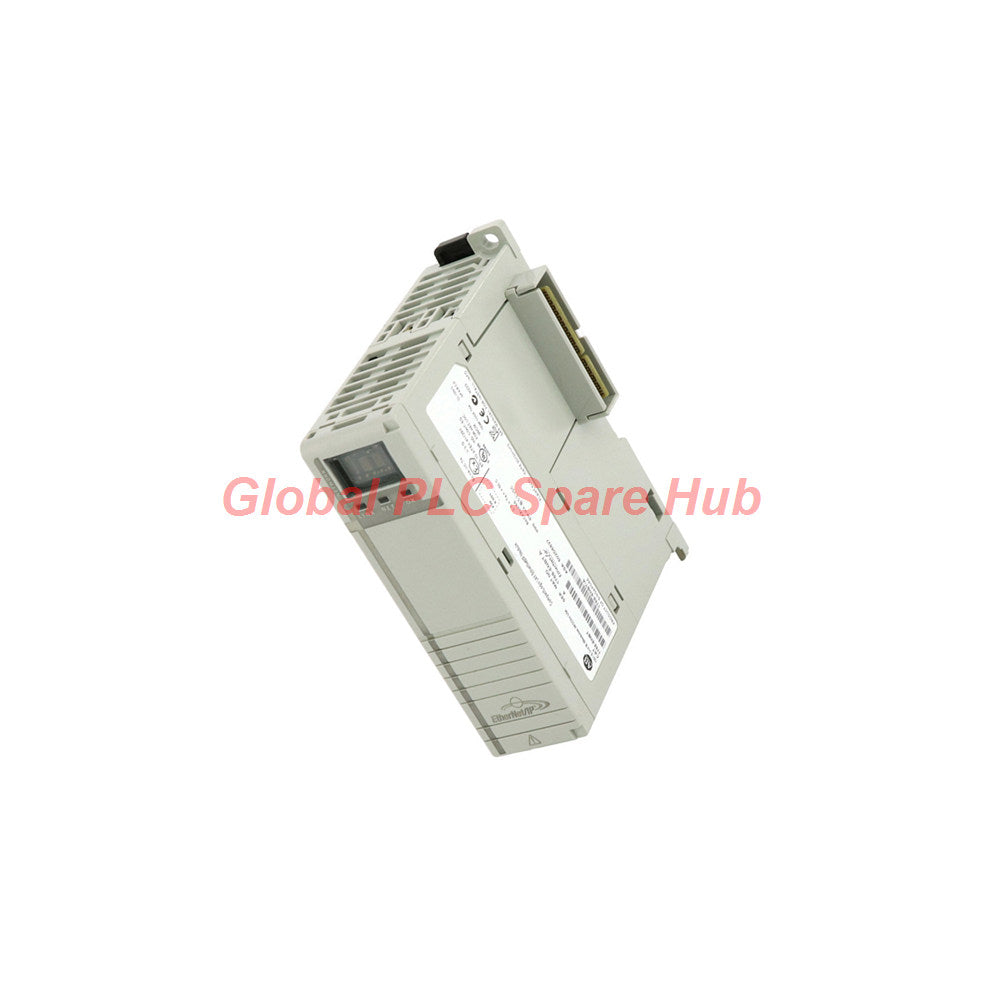

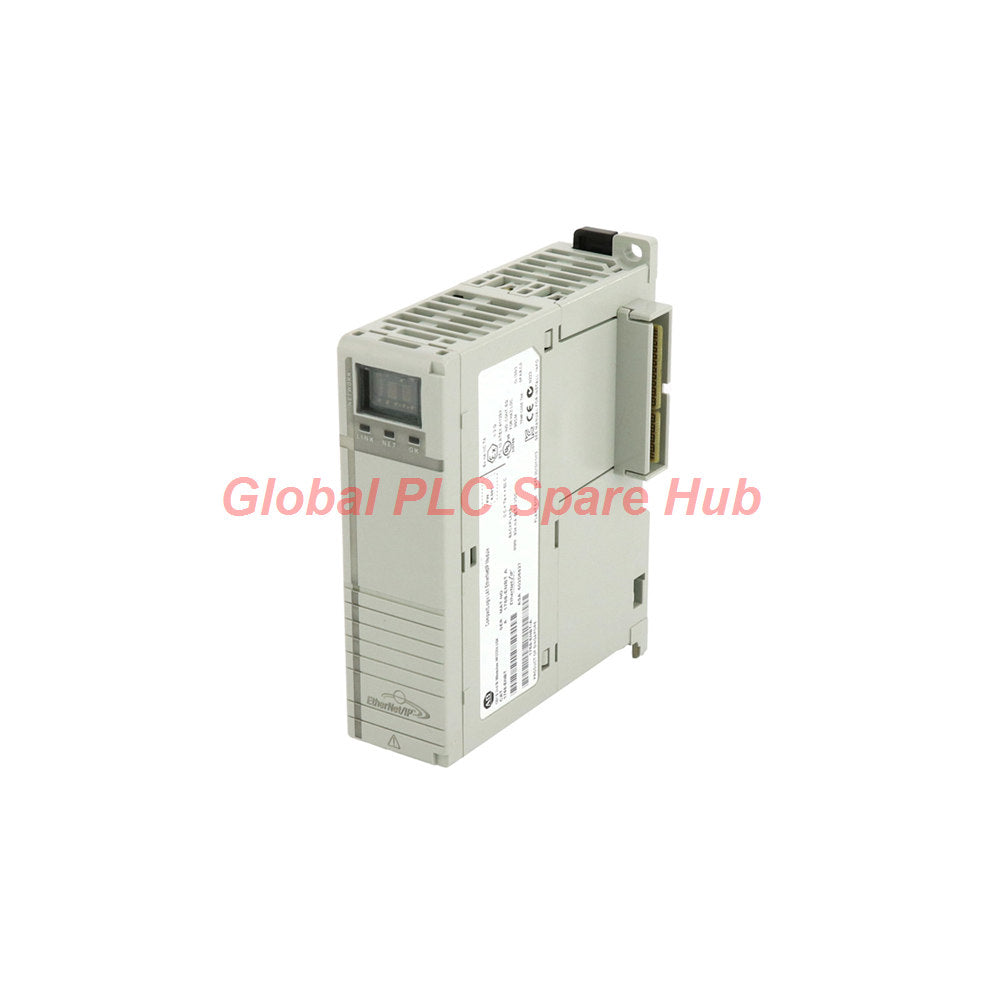

Adaptador de comunicación ENBT 1768-ENBT de Rockwell Automation

Descripción general y arquitectura del producto

El 1768-ENBT es un módulo de comunicación Ethernet de alto rendimiento diseñado por Rockwell Automation (Allen-Bradley) específicamente para la plataforma de controladores CompactLogix 1768. Diseñado para ocupar una sola ranura dedicada dentro de un ensamblaje de sistema 1768, este módulo conecta el hardware de automatización local a las redes EtherNet/IP de toda la planta. Cuenta con un puerto de comunicación RJ45 de 10/100 Mbps con negociación automática de velocidad y dúplex, soportando hasta 128 conexiones de comunicación Logix y de 32 a 64 conexiones de socket TCP/IP dependiendo de la configuración del sistema.

Perspectiva de Global PLC Spare HUB

En las células de automatización discreta modernas y en los nodos de control distribuido, la mensajería fluida entre controladores y el intercambio de datos HMI dictan la capacidad de respuesta general del sistema. Durante un reciente proyecto de expansión de red para una planta de empaquetado que utilizaba controladores CompactLogix 1768-L43, la integración del módulo 1768-ENBT resolvió nuestros cuellos de botella en el ancho de banda. La implementación del protocolo industrial común (CIP) sobre Ethernet nos permitió conectar hasta 64 dispositivos de campo dispares, incluyendo variadores PowerFlex y switches no gestionados Stratix, sin fluctuaciones de red. Además, su tamaño compacto de una sola ranura y su robusta clasificación de aislamiento de 710V CC aseguraron un funcionamiento fiable en medio de un fuerte ruido eléctrico en la planta de producción.

Especificaciones técnicas principales

• Fabricante y marca: Rockwell Automation / Allen-Bradley
• Serie del producto: Familia de controladores CompactLogix 1768
• Número de parte / Catálogo: 1768-ENBT
• Tipo de módulo: Módulo adaptador de comunicación EtherNet/IP
• Puertos de red integrados: Un (1) puerto Ethernet RJ45 (10/100 Mbps, semi/dúplex completo con negociación automática)
• Consumo de energía en el backplane: 834 mA a 5.2 VCC
• Métricas de potencia: 4.34 vatios de consumo; 4.38 vatios de disipación térmica
• Clasificación de aislamiento: Aislamiento funcional continuo de 30V; probado a 710V CC durante 60 segundos
• Dimensiones físicas y peso: Aproximadamente 132 x 56.7 x 105.1 mm (5.20 x 2.23 x 4.12 pulg.); pesa 0.213 kg (7.5 oz)
• Montaje y especificaciones de torque: Montaje en riel DIN o panel; requiere un torque de tornillo de montaje de 1.16 N•m (10 lb•in) usando tornillos M4 o #8

Directrices de despliegue e instalación

• Compatibilidad del controlador: Diseñado para su uso con controladores Bulletin 1768, soportando hasta dos (2) módulos 1768-ENBT con un procesador 1768-L43, o hasta cuatro (4) módulos con un procesador 1768-L45.
• Requisitos de cableado: Utilice cables de Categoría 5e (mínimo) o Categoría 6 con conectores RJ45 que cumplan con los estándares TIA 568-B.1 para una transmisión de datos Fast Ethernet fiable.
• Carcasa y entorno: Construido como un dispositivo de tipo abierto (Código de temperatura norteamericano T4A; Código de temperatura IEC T4) que requiere instalación dentro de un gabinete de control industrial protector adecuado.
• Cumplimiento de conexión a tierra: Siga la publicación 1770-4.1 (Directrices de cableado y puesta a tierra para automatización) para asegurar un blindaje adecuado y minimizar la interferencia electromagnética.

Marco de diagnóstico y resolución de problemas

• Monitoreo mediante indicadores LED: Observe las luces indicadoras del panel frontal para verificar el estado del enlace de red, el estado del módulo y la actividad de paquetes de datos.
• Auditoría de límites de conexión: Si ocurren tiempos de espera (timeouts) de comunicación, verifique que el total de conexiones CIP activas no exceda el umbral de 128 conexiones del módulo.
• Comprobaciones térmicas y de energía: Confirme periódicamente que el consumo de corriente del backplane se mantenga estable en 834 mA y que las temperaturas del gabinete no excedan los límites operativos.
• Pruebas de integridad de cables: Inspeccione las pestañas de bloqueo de los conectores RJ45 y los tendidos de cables en busca de desgaste físico o pérdidas por atenuación si aumentan las tasas de pérdida de paquetes.

Hardware objetivo y entornos de aplicación

• Equipo compatible: Controladores CompactLogix 1768-L43 y 1768-L45, switches Ethernet gestionados/no gestionados Stratix, variadores de CA PowerFlex, variadores 1336 y sistemas servo Kinetix.
• Sectores de aplicación: Líneas de empaquetado automatizadas, centros de distribución de manejo de materiales, sistemas municipales de tratamiento de agua y células de fabricación discreta.

Garantía y logística global

• Protección de garantía: Respaldado totalmente por una garantía integral de 12 meses que cubre la integridad del hardware y la mano de obra de fabricación.
• Transportistas de envío urgente: Enviado a todo el mundo a través de socios logísticos de primer nivel que incluyen FedEx, UPS y DHL.
• Plazo de cumplimiento: Embalaje industrial antiestático seguro con procesamiento acelerado y envío dentro de 24-48 horas.

Guía de compra y consejos de selección de expertos

• Planificación de la capacidad de ranuras: Verifique cuántos módulos de comunicación puede soportar su CPU CompactLogix específica antes de comprar múltiples unidades (p. ej., máx. 2 para L43, máx. 4 para L45).
• Selección de switch: Empareje el 1768-ENBT con switches Stratix de grado industrial para garantizar una transferencia de datos determinista en entornos de fabricación con mucho ruido.
• Disponibilidad de inventario: Mantener un módulo 1768-ENBT de respaldo en las instalaciones minimiza el tiempo de inactividad no planificado al gestionar puertas de enlace críticas de la red de la planta.

Preguntas frecuentes profesionales

P: ¿Cuántos módulos de comunicación se pueden instalar con un controlador CompactLogix 1768-L43?
R: Un sistema que utiliza un procesador 1768-L43 admite un máximo de dos (2) módulos de comunicación 1768-ENBT.

P: ¿Qué tipo de cableado se requiere para conectar este módulo a un switch Ethernet?
R: Debe utilizar cables de Categoría 5e (mínimo) o Categoría 6 terminados con conectores RJ45 estándar siguiendo las directrices TIA 568-B.1.

P: ¿El módulo 1768-ENBT requiere un gabinete protector durante la instalación?
R: Sí, es un dispositivo de tipo abierto y debe instalarse dentro de un gabinete de control industrial con clasificación NEMA adecuado para el entorno de su planta.

P: ¿Cuál es el número máximo de conexiones de comunicación Logix que puede manejar el módulo?
R: El adaptador puede gestionar hasta 128 conexiones de comunicación Logix junto con 32 a 64 conexiones de socket TCP/IP.

P: ¿Qué opciones de envío urgente están disponibles para reemplazos internacionales urgentes?
R: Todos los pedidos globales se envían a través de mensajeros premium, incluyendo FedEx, UPS y DHL, con una rápida ventana de cumplimiento de 24-48 horas.
