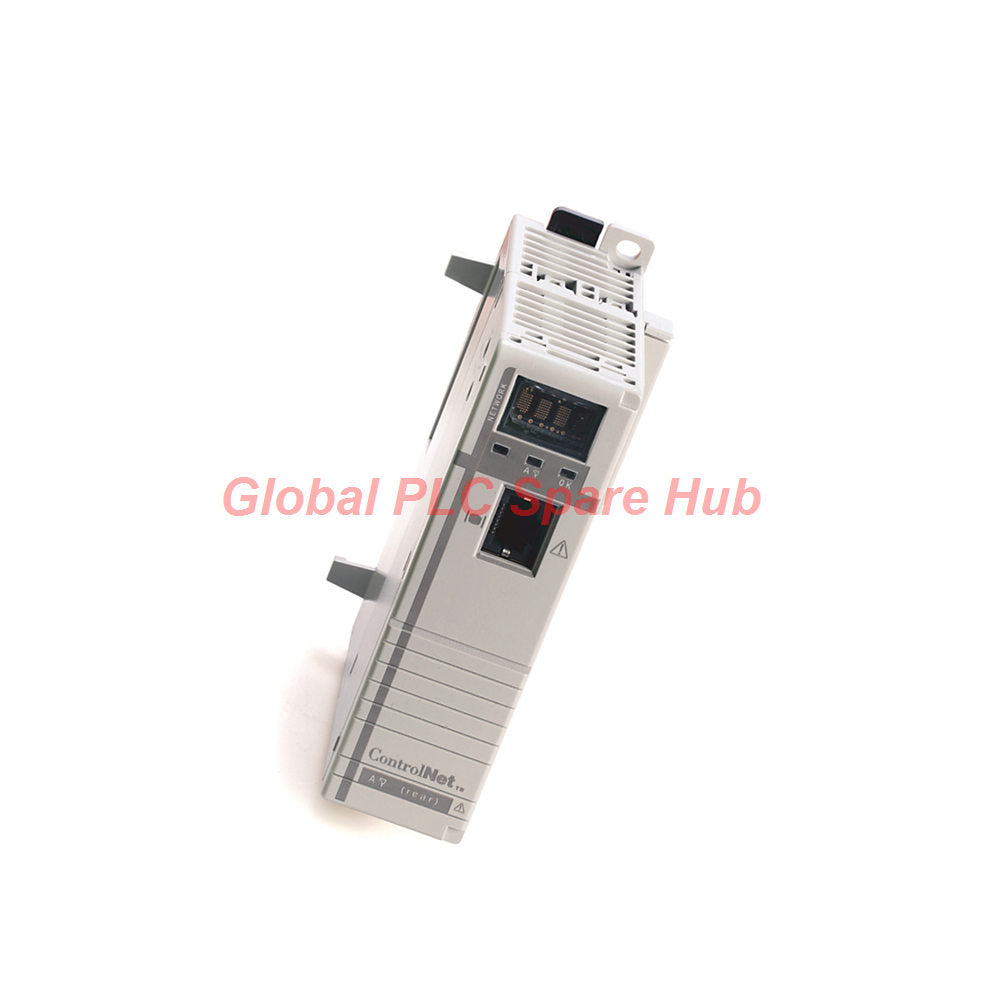

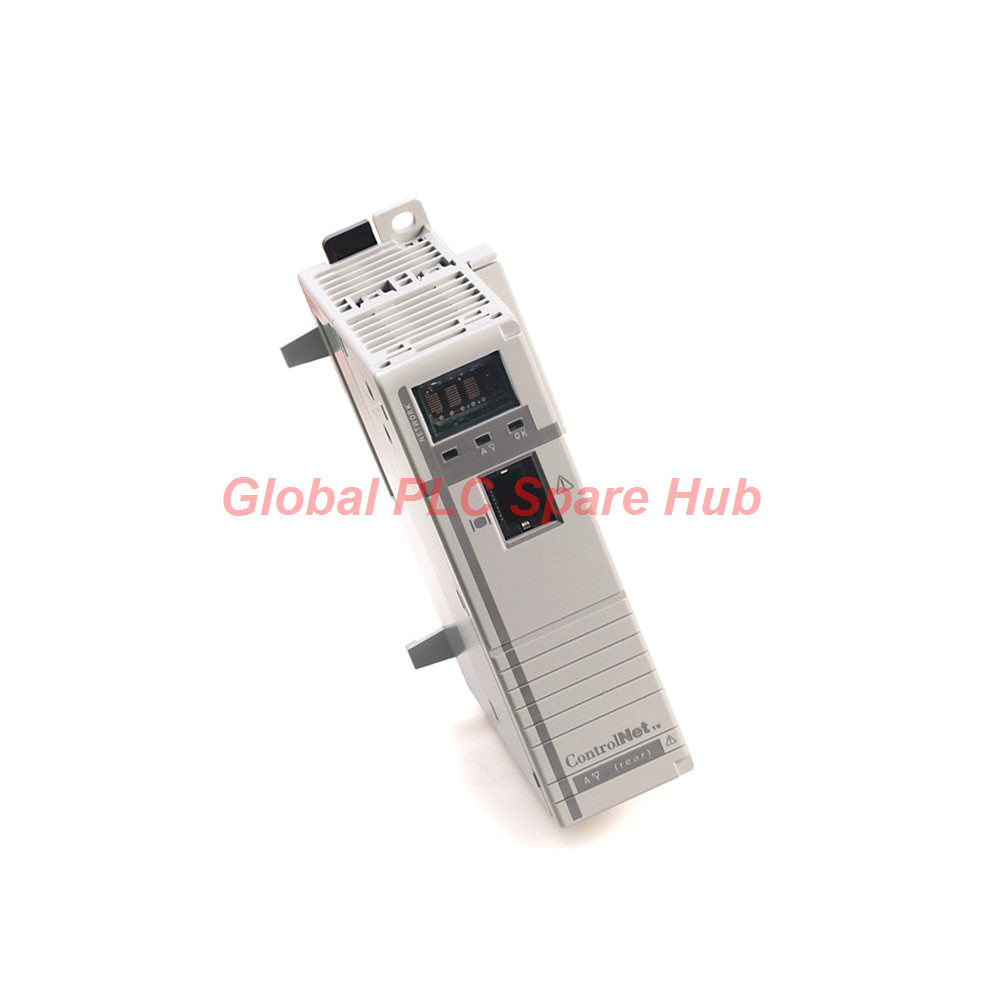

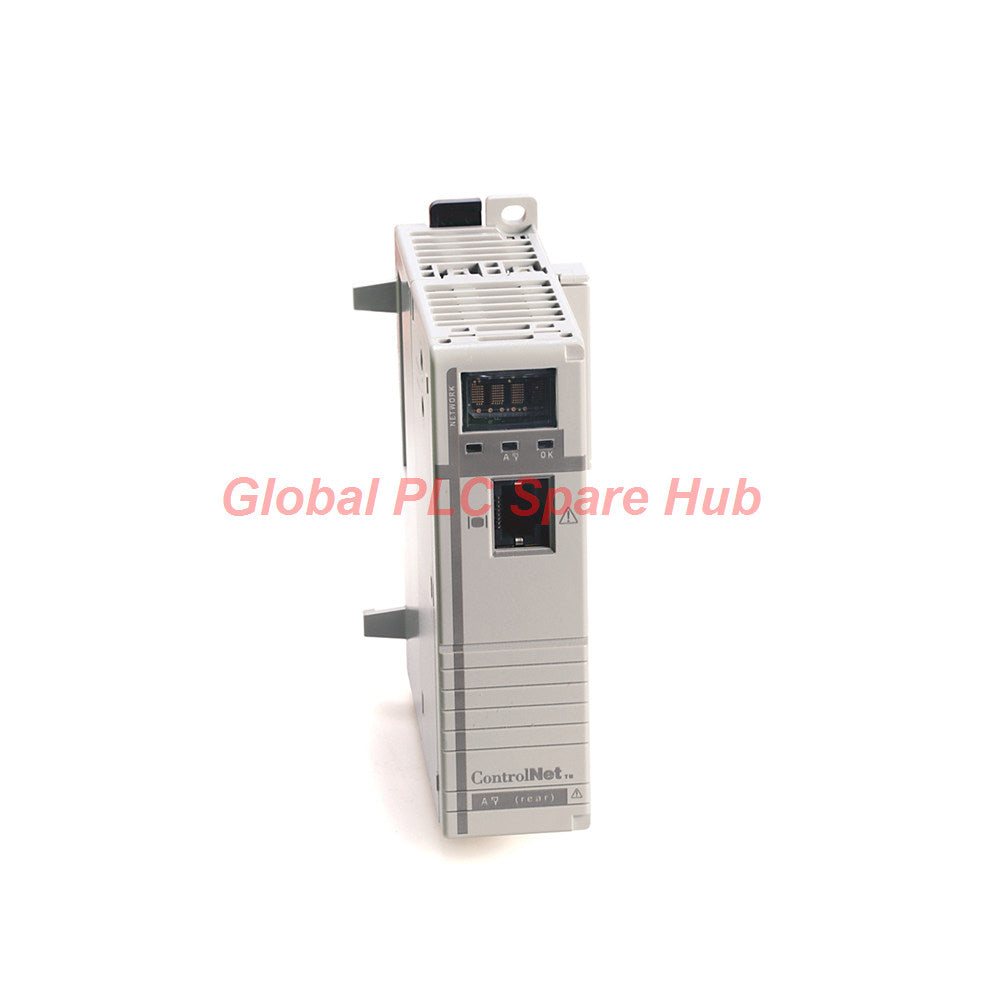

Módulo ControlNet 1768-CNBR de Rockwell Automation para la serie CompactLogix

Arquitectura de ingeniería y visión general del sistema

La unidad 1768-CNBR funciona como una interfaz de puente ControlNet de alto rendimiento diseñada por Allen-Bradley. Creado explícitamente para el ecosistema CompactLogix, este módulo puente ControlNet permite una integración de red determinista y de alto rendimiento para arquitecturas de automatización exigentes.

Especificaciones técnicas principales

Revise los parámetros completos de la unidad 1768-CNBR a continuación:

• Fabricante y marca: Rockwell Automation / Allen-Bradley
• Línea de producto y tipo: CompactLogix / Módulo puente ControlNet
• Número de catálogo: 1768-CNBR (Series A y B)
• Velocidad de comunicación y conexiones: Velocidad de 5 Mbps que admite hasta 48 enlaces de comunicación Logix
• Capacidad de red: Hasta 99 nodos ControlNet por red
• Clasificaciones eléctricas: Consume 1.0 amperios a 5.2 voltios CC; disipación de potencia de 5.14 W (17.5 BTU/hora)
• Clasificación de aislamiento: Aislamiento de 30 voltios probado a 500 voltios CA durante 60 segundos
• Dimensiones físicas y peso: 132 x 56.7 x 105.1 mm (5.20 x 2.23 x 4.12 pulgadas); aprox. 0.293 kg (0.64 libras)
• Montaje y cableado: Ancho de una sola ranura; montaje en riel DIN o en panel mediante tornillos M4/#8; cable coaxial de blindaje cuádruple RG6
• Puertos: Dos puertos BNC ControlNet y un puerto de programación RJ45 ControlNet

Equipos de destino y escenarios de aplicación industrial

Diseñado para arquitecturas de misión crítica, el módulo 1768-CNBR destaca en redes de control distribuidas que requieren una estricta repetibilidad de datos. Las implementaciones típicas incluyen sistemas de control de redundancia, carreteras de datos de medios de alta velocidad, líneas de fabricación discreta a gran escala e instalaciones de procesos continuos que utilizan controladores CompactLogix donde el tiempo de inactividad de la red es inaceptable.

Marco de diagnóstico y monitoreo operativo

El módulo cuenta con indicadores de estado integrados e interfaces de puerto que permiten a los ingenieros monitorear el tráfico de la red y el estado de los nodos en tiempo real. Mediante una conexión directa a la PC a través del puerto RJ45 y las herramientas de diagnóstico BNC de ControlNet, los técnicos pueden aislar rápidamente fallas de comunicación, verificar la integridad del anillo de tokens y comprobar los límites de caída de los nodos.

Perspectiva de Global PLC Spare HUB

Nuestros especialistas en hardware industrial enfatizan que las arquitecturas ControlNet exigen una estricta adherencia a los límites de atenuación de cables y una conexión a tierra adecuada para mantener un rendimiento determinista de 5 Mbps.

Ejemplo de experiencia en campo: Una planta de laminación de acero continua sufría caídas de paquetes esporádicas en un bus de red antiguo. Reemplazar un puente defectuoso con el módulo 1768-CNBR y volver a terminar las líneas coaxiales de blindaje cuádruple RG6 restauró la rotación estable de tokens y eliminó los tiempos de espera del bucle.

Logística, cumplimiento global y términos de garantía

• Transportistas: Entrega global urgente a través de FedEx, UPS y DHL.
• Plazo de procesamiento: Envío garantizado dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
• Contenido del paquete: Un módulo de comunicación 1768-CNBR y documentación de fábrica.
• Política de garantía: Respaldado totalmente por una garantía de rendimiento operativo de 12 meses.

Preguntas frecuentes y guía de compra experta

P: ¿Cuál es la capacidad máxima de nodos admitida por el módulo 1768-CNBR?

R: El módulo admite hasta 99 nodos ControlNet individuales dentro de una estructura de red única.

P: ¿Cómo se maneja la instalación física del módulo en un gabinete de control?

R: Requiere un ancho de una sola ranura y se puede asegurar utilizando rieles DIN estándar o montaje directo en panel mediante tornillos M4 o #8.

P: ¿Qué tipo de cable se recomienda para una comunicación de red óptima?

R: Los ingenieros deben utilizar un cable coaxial de blindaje cuádruple RG6 junto con conectores BNC adecuados para garantizar la integridad de la señal a 5 Mbps.

P: ¿Qué factores clave debo evaluar al comprar este puente de comunicación?

R: Verifique la compatibilidad de su controlador dentro de la familia CompactLogix, calcule su carga total de fuente de alimentación (teniendo en cuenta el consumo de 1.0 Amp a 5.2 V CC) y confirme sus requisitos de recuento de nodos de red.

P: ¿Por qué la disipación térmica es una consideración importante para este módulo?

R: La unidad disipa 5.14 W (17.5 BTU/hora); se debe mantener un espaciado adecuado en el gabinete y ventilación para evitar la degradación térmica durante ciclos operativos prolongados.
