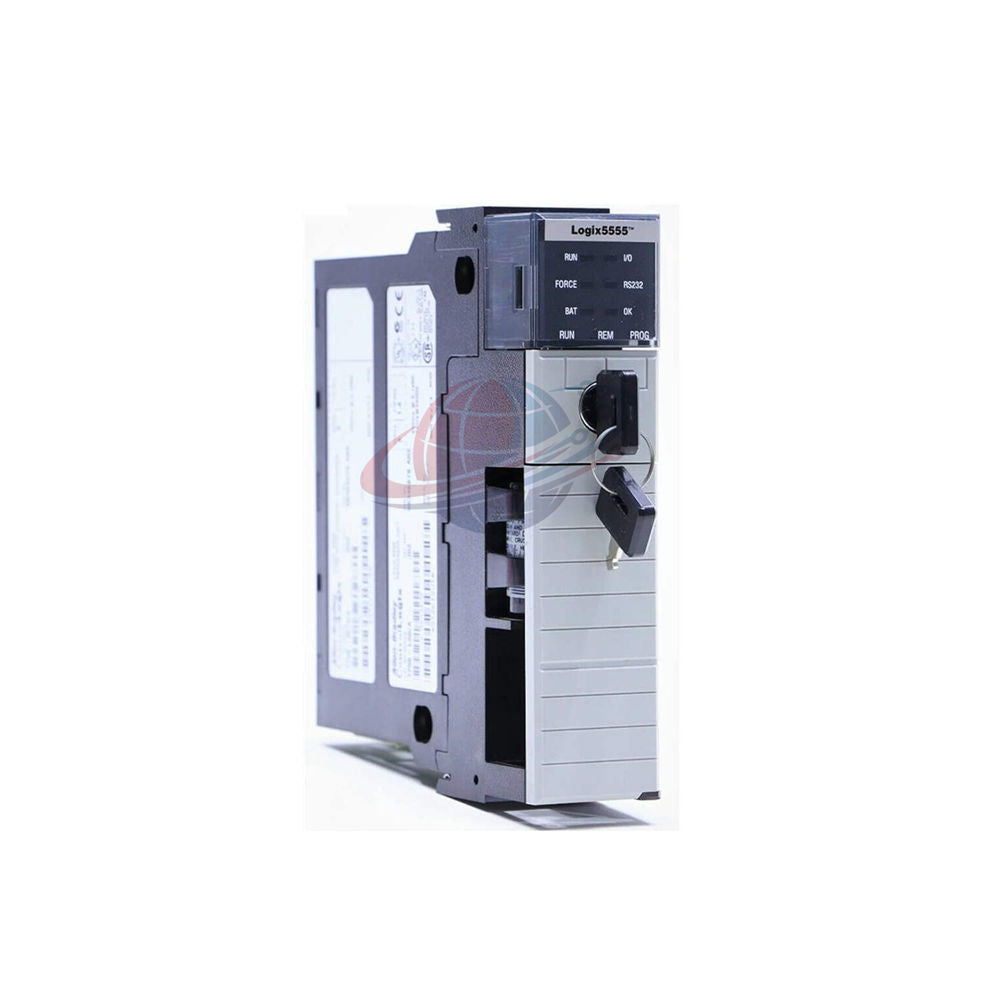

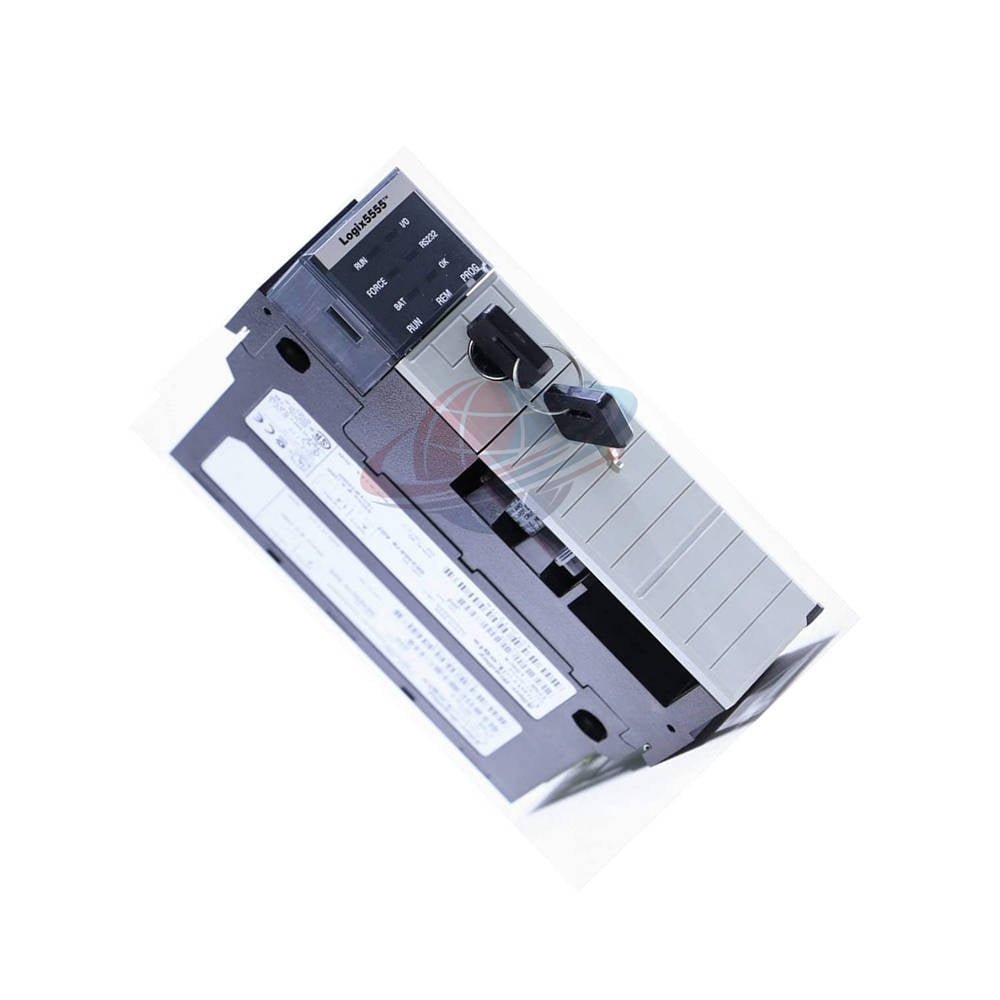

Módulo de procesador ControlLogix de Rockwell Automation 1756-L55

Descripción general

El procesador ControlLogix Logix5555 1756-L55 Allen-Bradley es un controlador de automatización programable de alto rendimiento diseñado para el control centralizado en arquitecturas de racks industriales. Perteneciente a la familia ControlLogix 1756, esta unidad de controlador base se suministra sin memoria de usuario incorporada, lo que requiere una tarjeta de expansión de memoria dedicada 1756-Mxx (como 1756-M12, M13, M14 o M15) para ejecutar programas de aplicación de usuario. Con una interfaz serie RS-232 integrada y un diseño de chasis abierto, toma energía directamente del plano posterior de ControlLogix mientras admite configuraciones de multiprocesamiento en chasis de E/S locales y remotos.

Desglose de la arquitectura de configuración

• Plataforma ControlLogix 1756 de Allen-Bradley
  • Procesador base [1756-L55]: Motor de ejecución Logix5555 (Serie A)
  • Opciones de memoria de usuario: Ninguna interna (requiere tarjetas de expansión de memoria no volátil 1756-M12, 1756-M13, 1756-M14 o 1756-M15)
  • Consumo de energía del plano posterior: 1.23–1.25 A a 5.1 Vdc / 0.014 A a 24 Vdc
  • Puertos de comunicación: 1 puerto serie RS-232 (compatible con DF1, DH-485, ASCII)
  • Ensamblaje de energía de respaldo: Incluye módulo de batería de litio 1756-BA1
  • Cables de interfaz serie: Compatible con cables de programación 1756-CP3 o 1747-CP3

Especificaciones técnicas y límites operativos

Hardware compatible e implementaciones operativas

• Componentes y accesorios del sistema:
  • Módulos de memoria 1756-M12 (1.5 MB), 1756-M13 (3.5 MB) y 1756-M14 (7.5 MB).
  • 1756-ENBT, 1756-EN2T Ethernet/IP y módulos 1756-DHRIO ControlNet / Data Highway Plus.
  • Chasis de E/S ControlLogix estándar (1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17) y fuentes de alimentación 1756-PA72 / PB72.
• Aplicaciones industriales objetivo:
  • Líneas de ensamblaje discretas de alta velocidad, líneas de transferencia automotrices y sistemas de clasificación por transportador.
  • Procesamiento por lotes continuo en mezcla química, envasado farmacéutico y patines de tratamiento de agua.
  • Proyectos de migración heredados que reemplazan racks PLC-5 o SLC 500 mientras se mantienen las vías de comunicación basadas en rack.

Capacidades de autovigilancia diagnóstica y predictiva

El procesador 1756-L55 Allen-Bradley utiliza una completa pantalla de diagnóstico LED en el panel frontal (RUN, FORCE, BAT, OK y RS232) para proporcionar retroalimentación operativa en tiempo real. El firmware interno monitorea continuamente la estabilidad del voltaje del plano posterior, la temporización de las tareas de ejecución y la integridad de la suma de verificación de la memoria. Un LED "OK" rojo indica condiciones de falla de hardware, mientras que un LED "BAT" amarillo fijo alerta al personal de mantenimiento que el voltaje de la batería de litio 1756-BA1 ha caído por debajo de los niveles umbral, evitando la pérdida inesperada de programas durante los apagados del sistema.

Visión de Global PLC Spare HUB

En las modernizaciones de sistemas heredados, los ingenieros de mantenimiento con frecuencia encuentran alarmas de "falla mayor" al intercambiar módulos de procesador más antiguos en caliente. Durante una reciente revisión de una planta automotriz, una CPU fallida fue reemplazada por un módulo de repuesto 1756-L55 Allen-Bradley, pero la unidad no se inició. Nuestro equipo técnico diagnosticó que la unidad de reemplazo carecía de una tarjeta de expansión de memoria 1756-Mxx instalada. La transferencia de la tarjeta de memoria 1756-M13 existente de la CPU dañada y la verificación de la compatibilidad del firmware a través de RSLogix 5000 restauraron inmediatamente la ejecución completa de la tarea sin perder las bases de datos de etiquetas.

Garantía, logística y envío rápido

• Estado de suministro del producto: Stock de automatización industrial 100% nuevo y original
• Garantía: Garantía de calidad completa de 12 meses desde la fecha de envío
• Ventana de procesamiento de pedidos: Manipulación y envío rápidos, de 24 a 48 horas después del pago
• Mensajería exprés global: Envío directo puerta a puerta a través de las redes de FedEx, UPS y DHL

Selección de ingeniería y preguntas frecuentes operativas

¿Puede el controlador base Logix5555 ejecutar programas de usuario sin instalar una tarjeta de expansión de memoria?

No. El procesador base no contiene memoria accesible para el usuario. Se debe insertar una tarjeta de expansión de memoria (como una 1756-M12 o 1756-M13) en la ranura del conector interno del módulo para la descarga del programa y la ejecución de tareas.

¿Cuál es el procedimiento si el LED "BAT" del panel frontal se ilumina en amarillo fijo durante el funcionamiento?

Un LED BAT amarillo indica que la batería de litio 1756-BA1 está cerca de agotarse. Reemplace la batería mientras el rack permanece encendido para evitar borrar la memoria RAM volátil y perder los datos del reloj en tiempo real.

¿Qué cable serie se requiere para conectar una computadora portátil al puerto de interfaz RS-232 frontal?

Utilice un cable serie null-módem Allen-Bradley 1756-CP3 o 1747-CP3. Si las computadoras portátiles modernas carecen de puertos serie DB9 nativos, utilice un convertidor industrial USB a RS232 con chipsets FTDI verificados.

¿Cuántos procesadores Logix5555 pueden residir en un único chasis ControlLogix?

Se pueden instalar varios procesadores dentro del mismo chasis 1756. El plano posterior admite el multiprocesamiento productor/consumidor, lo que permite distribuir las tareas entre distintas CPU sin cableado interconectado externo.

¿Qué pasos de gestión de revisión de firmware deben considerar los ingenieros antes de la puesta en marcha?

Asegúrese de que el firmware cargado en la CPU coincida con la revisión principal y secundaria configurada en su proyecto RSLogix 5000 / Studio 5000. Utilice el software ControlFlash a través de vías serie o Ethernet/IP para actualizar las versiones de firmware según sea necesario.
