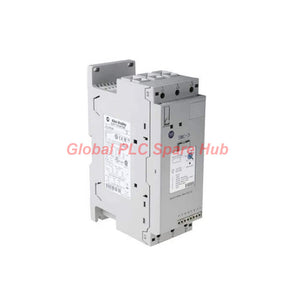

Arrancador suave 150-C85NBR Allen-Bradley SMC-3, controlador de motor inteligente de 85A

Perspectiva de Global PLC Spare HUB

El arrancador suave de estado sólido 150-C85NBR diseñado por Allen-Bradley proporciona aceleración y desaceleración controladas para motores de inducción trifásicos industriales de alta potencia. Operando dentro de la confiable línea de productos SMC-3, este controlador de tipo abierto de 85A gestiona configuraciones de motor conectadas en línea o dentro del triángulo (inside-the-delta) que funcionan de 200V a 460V CA. Los ingenieros de puesta en marcha valoran sus perfiles de par de arranque ajustables, que eliminan eficazmente los picos de corriente de irrupción elevados y el choque mecánico en los engranajes durante los ciclos de arranque de equipos pesados.

Especificaciones Técnicas

Guía de instalación

• Monte el chasis de tipo abierto 150-C85NBR verticalmente en una placa posterior de gabinete limpia dentro de un panel de control con clasificación IP54 o NEMA.
• Asegure un espacio libre adecuado alrededor del conjunto del disipador de calor para acomodar 82 vatios de disipación térmica en estado estacionario.
• Conecte los cables de alimentación de entrada trifásicos (200-460V CA) a los terminales de línea mientras cablea los cables del motor para configuración en línea o en triángulo.
• Termine de forma segura las señales de control de 24V CA/CC e integre los contactos auxiliares normalmente abiertos en su bucle de enclavamiento principal del PLC.

Conveniencia en la puesta en marcha y mantenimiento

• Ajuste el par de arranque inicial (hasta el 65% del par de rotor bloqueado) y los tiempos de rampa sin esfuerzo mediante los interruptores DIP frontales.
• Verifique los estados operativos en tiempo real al instante a través de indicadores LED integrados para alimentación de control, estado de funcionamiento y alarmas de falla.
• Seleccione los ajustes de clase de disparo por sobrecarga directamente en el dial frontal para alinear la protección térmica del motor con su perfil de carga.
• Realice inspecciones rutinarias de los pares de apriete de los terminales de potencia sin perturbar las regletas de terminales de control de bajo voltaje.

Información de compatibilidad

• Totalmente compatible con motores de inducción de jaula de ardilla trifásicos de hasta 85A de capacidad de corriente a plena carga.
• Se interconecta perfectamente con módulos de E/S de PLC estándar de 24V, lógica de control de relés y botones de seguridad.
• Admite tanto conexiones de línea estándar de 3 cables como esquemas de cableado dentro del triángulo (inside-the-delta) de 6 cables.
• Se monta dentro de diseños de paneles de control industriales estándar cumpliendo con las especificaciones dimensionales del Boletín 150.

Información de certificación

• Certificado según los requisitos de seguridad c-UL-us y CSA para equipos de control de motores industriales.
• Cumple con las directivas de marcado CE para equipos de distribución de energía de bajo voltaje en entornos industriales.
• Certificado CCC para redes de suministro de fabricación industrial estandarizadas.
• Construido para soportar 1G de vibración operativa y 15G de resistencia al choque a una altitud de hasta 2000 metros.

Lista de empaque y términos de garantía

• Una unidad de controlador de motor 150-C85NBR inspeccionada en fábrica
• Tarjeta de configuración de interruptores DIP impresa y hoja de cableado de inicio rápido
• Garantía de reemplazo integral de 12 meses que cubre defectos de material y fabricación

Envío y logística

• Preparación rápida de pedidos con despacho desde almacén ejecutado dentro de 24 a 48 horas
• Entrega urgente prioritaria global gestionada a través de transportistas líderes: FedEx, UPS y DHL
• Embalaje industrial reforzado, antiestático y amortiguador para un tránsito seguro

Aplicaciones de equipos objetivo y capacidades de diagnóstico

• Aplicación ideal: Ideal para enfriadores industriales, compresores de aire pesados, bombas de agua centrífugas, cintas transportadoras y trituradoras de roca.
• Ejemplo práctico: En una estación de bombeo de agua de alta capacidad, seleccionar el perfil de parada suave elimina el efecto de golpe de ariete durante el apagado, evitando la ruptura de las juntas de las tuberías.
• Diagnóstico de fallas: La detección avanzada identifica desequilibrio de fase, sobrecalentamiento del SCR, pérdida de carga, condiciones de atasco y caídas de voltaje de control.
• Retroalimentación de alarmas: Los contactos auxiliares dedicados se disparan inmediatamente al detectar estados de sobrecarga o falla del SCR, enviando señales de estado en tiempo real a los sistemas SCADA maestros.

Reseña de Global PLC Spare HUB

Reseña de Global PLC Spare HUB: El arrancador suave 150-C85NBR ofrece una fiabilidad de control de motor y protección eléctrica excepcionales en un formato compacto de bastidor abierto. Los técnicos de automatización aprecian su configuración intuitiva mediante interruptores DIP y su capacidad de control dual de 24V CA/CC, lo que lo convierte en una solución confiable para reducir el estrés mecánico en líneas de producción impulsadas por motores.

Preguntas frecuentes

P: ¿Qué criterios técnicos clave deben verificarse antes de instalar este arrancador suave de 85A en una línea de accionamiento de motor existente?
R: Confirme que la corriente a plena carga (FLA) de su motor no exceda los 85A, asegúrese de que el voltaje de línea esté entre 200V y 460V CA, y verifique que haya energía de control de 24V CA o CC disponible en su panel.

P: ¿Cuándo se debe habilitar la función seleccionable de Kickstart (450% FLA) en este controlador de motor?
R: Habilite el pulso de Kickstart al arrancar cargas de alta fricción o alta inercia, como trituradoras de roca pesadas o transportadores cargados, que requieren un impulso de par inicial para romper la fricción estática antes de que comience la rampa suave.

P: ¿Cómo afecta el cableado dentro del triángulo (inside-the-delta) a la capacidad de dimensionamiento del motor de este controlador?
R: Cablear el controlador dentro del triángulo le permite controlar un motor con una clasificación de placa de identificación mayor (hasta 1.73 veces la corriente nominal de línea) porque el arrancador solo transporta la corriente de fase en lugar de la corriente de línea.

P: ¿Qué paso práctico de solución de problemas se debe realizar si una falla por sobretemperatura dispara el contacto auxiliar de sobrecarga?
R: Verifique el funcionamiento del ventilador de enfriamiento del panel, asegúrese de que la temperatura ambiente del gabinete se mantenga entre -5°C y 55°C, e inspeccione las aletas del disipador de calor del controlador para detectar acumulación de polvo u obstrucciones en el flujo de aire.

P: ¿Qué cronograma de despacho se aplica al pedir este módulo de controlador para reemplazo de sistemas de emergencia?
R: Los pedidos completan la preparación y despacho desde el almacén dentro de 24 a 48 horas, enviándose globalmente a través de mensajeros express prioritarios premium, incluidos FedEx, UPS y DHL.
