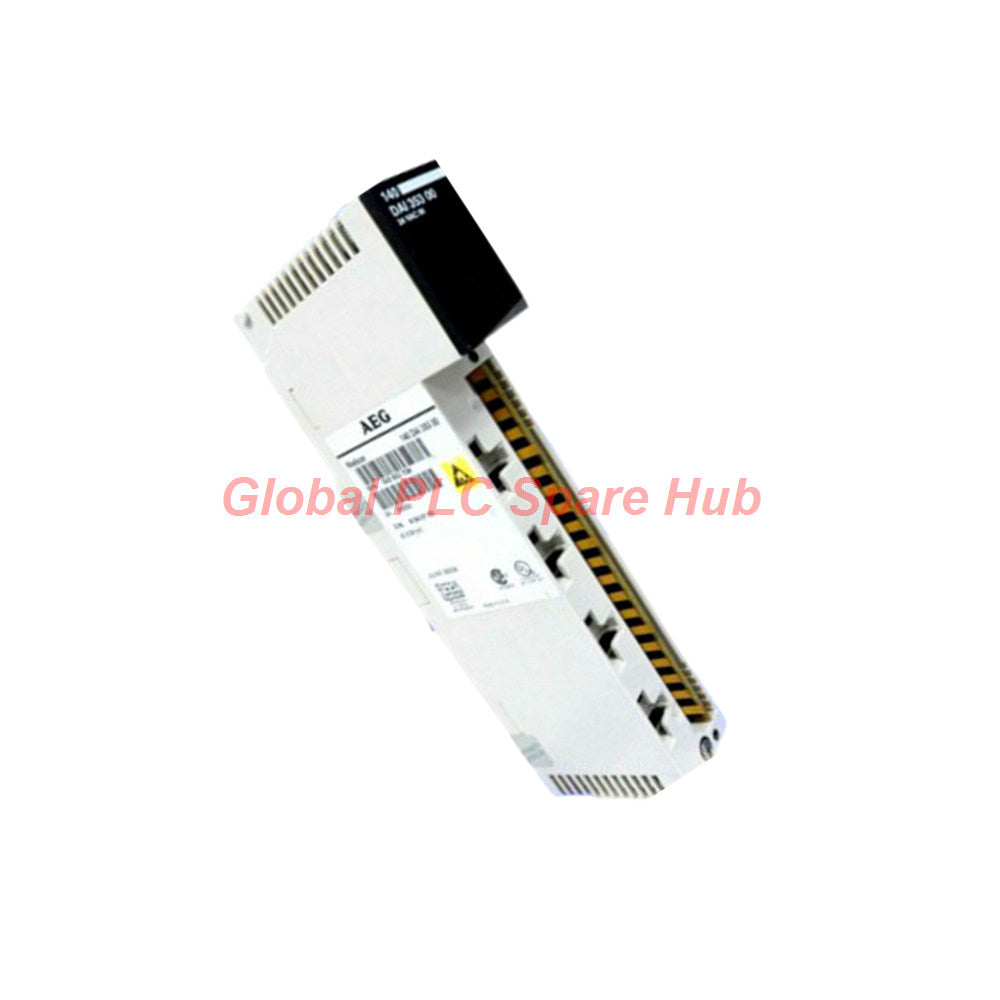

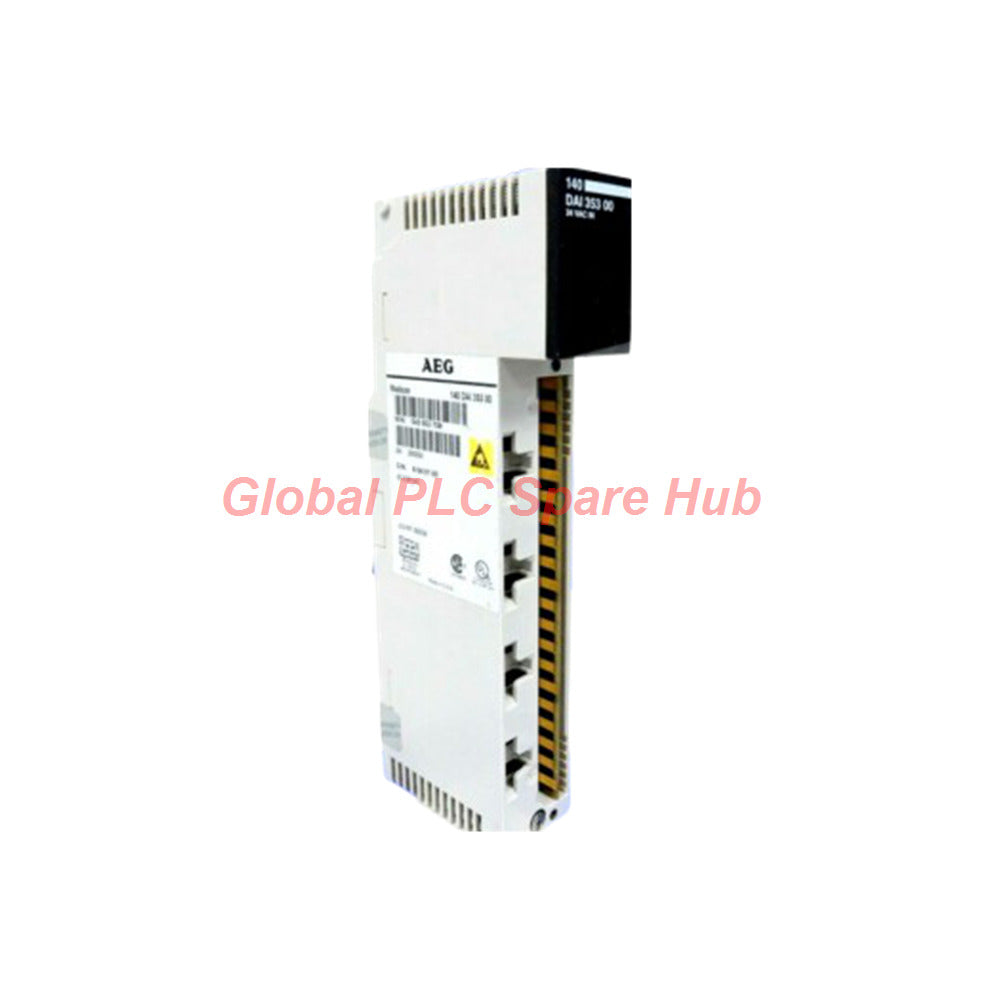

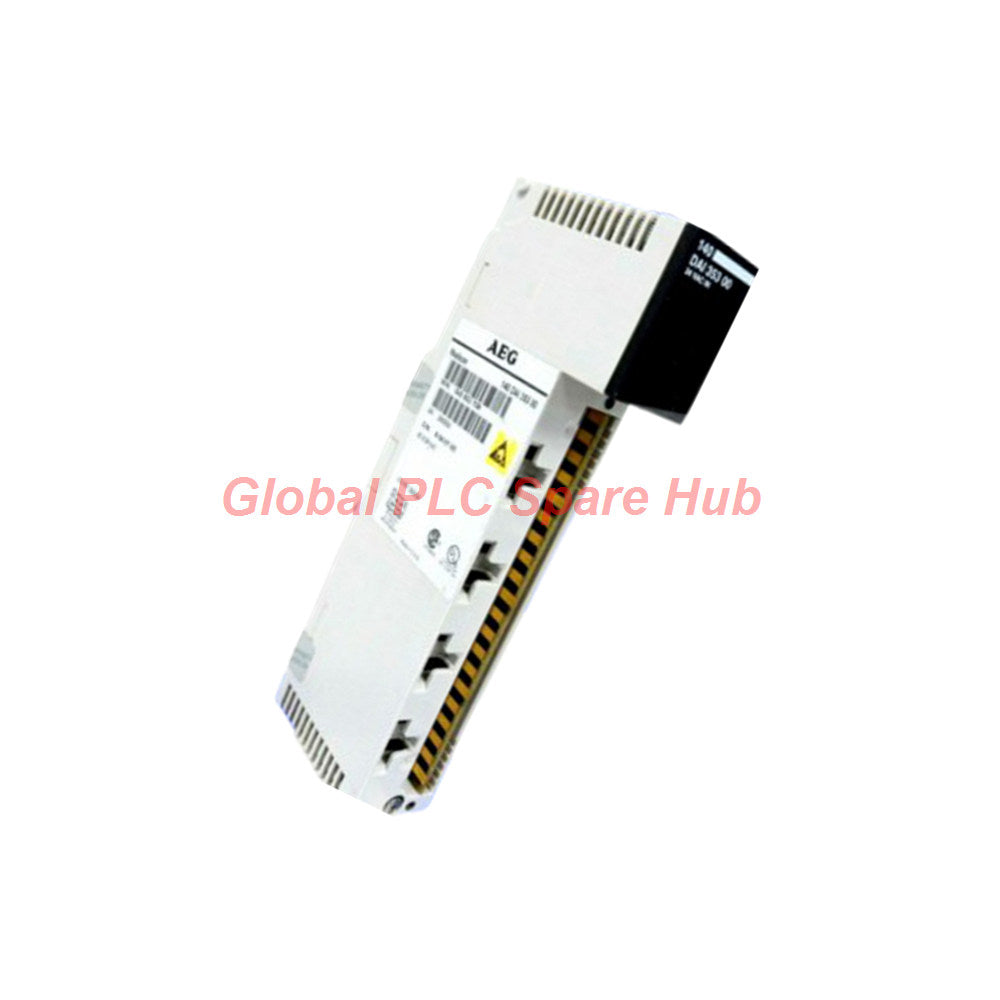

Módulo de 24 V CA Quantum 140DAI35300 de Schneider Electric
Manufacturer: Schneider Electric
Product No.: 140DAI35300
Condition： En stock
Product Type: Módulo de entrada de CA
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción del producto
El módulo Schneider Electric Modicon Quantum 140DAI35300 captura 32 entradas de campo discretas de 24 V CA.
Los sistemas de control de procesos confían en esta tarjeta de alta densidad para la supervisión continua de señales.
El hardware divide las señales de entrada en cuatro canales aislados de ocho puntos cada uno.
Los filtros internos aíslan la electrónica sensible del backplane de los transitorios de corriente alterna.
Especificaciones técnicas
| Categoría de parámetro del sistema | Atributo de la especificación | Valor técnico |
|---|---|---|
| Identidad y arquitectura | Marca y serie | Schneider Electric Modicon Quantum |
| Identidad y arquitectura | Número de modelo | 140DAI35300 |
| Identidad y arquitectura | Formato y peso | Ranura Quantum estándar / 0,75 lb (0,34 kg) |
| Voltaje de entrada y lógica | Número y tipo de canal | 32 entradas discretas de CA (4 grupos aislados de 8) |
| Voltaje de entrada y lógica | Voltaje nominal de funcionamiento | Lógica discreta de 24 V CA |
| Voltaje de entrada y lógica | Límites de frecuencia de red | Frecuencia de línea de 47 Hz a 63 Hz |
| Umbrales de voltaje (57-63 Hz) | Estado 1 garantizado / Estado 0 garantizado | 12 a 30 V CA / 0 a 5 V CA |
| Umbrales de voltaje (47-53 Hz) | Estado 1 garantizado / Estado 0 garantizado | 14 a 30 V CA / 0 a 5 V CA |
| Límites de corriente e impedancia | Carga de corriente de entrada | 11,1 mA (57-63 Hz) / 13,2 mA (47-53 Hz) |
| Límites de corriente e impedancia | Impedancia de entrada y fuga | 2600 ohmios (60 Hz) / 3100 ohmios (50 Hz) / 1,9 mA de fuga máxima |
| Límites de corriente e impedancia | Voltaje de entrada máximo absoluto | 30 V continuo / 32 V durante 10 s / 50 V durante 1 ciclo |
| Dinámica de la señal y potencia | Tiempo de respuesta (Apagado a Encendido / Encendido a Apagado) | 4,9 a 0,75 ms x ciclo de línea / 7,3 a 12,3 ms |
| Dinámica de la señal y potencia | Requisitos de direccionamiento y bus | 2 palabras de entrada (32 bits) / 250 mA de corriente de bus de backplane |
| Dinámica de la señal y potencia | Disipación de potencia máxima | 10,9 W de salida térmica operativa máxima |
| Protección y aislamiento | Límites de aislamiento dieléctrico | 1780 Vrms durante 1 min (grupo a grupo y grupo a bus) |
| Tolerancia ambiental | Temperatura de funcionamiento y almacenamiento | 0°C a 60°C (32°F a 140°F) / -40°C a 85°C (-40°F a 185°F) |
| Tolerancia ambiental | Resistencia a ESD y ruido de campo | 4 kV contacto / 8 kV aire ESD / 10 V/m (80-2000 MHz) |
Guía de instalación
- Apague el backplane de Quantum antes de insertar o quitar cualquier tarjeta de E/S.
- Alinee la carcasa del módulo con precisión a lo largo de los rieles guía del rack durante la instalación.
- Cablee las señales de campo de 24 V CA utilizando calibres de cable adecuados para minimizar las caídas de voltaje de línea.
- Conecte a tierra las líneas de blindaje del gabinete de forma segura para eliminar el acoplamiento de ruido de la línea de CA.
Puesta en marcha y mantenimiento
| Fase de tarea | Acción operativa |
|---|---|
| Verificación previa al encendido | Verifique que los niveles de voltaje de CA de campo se mantengan dentro de la ventana de 12 a 30 V CA. |
| Verificación lógica | Supervise el estado de entrada en tiempo real utilizando los LED de estado del panel frontal. |
| Auditoría de diagnóstico | Verifique que el LED de comunicaciones del bus activo se ilumine en verde fijo. |
| Mantenimiento de rutina | Inspeccione anualmente la estanqueidad de los tornillos de los terminales para evitar contactos de alta resistencia. |
Compatibilidad del sistema y soporte de software
- Se integra directamente en los racks de backplane estándar Schneider Electric Modicon Quantum.
- Admite la configuración lógica dentro de los paquetes de software EcoStruxure Control Expert (Unity Pro).
- Mantiene plena compatibilidad con las herramientas de programación heredadas de Concept.
- Se configura sin problemas dentro de los entornos de programación industrial ProWORX 32.
Certificaciones y cumplimiento
| Agencia / Estándar | Detalles del estándar de cumplimiento |
|---|---|
| Certificación UL | Estándar UL 508 para equipos de control industrial |
| Certificación CSA | CSA C22.2 No 142 Equipos de control de procesos |
| Ubicación peligrosa | Clasificación FM Clase 1 División 2 No Incendive |
| Estándares globales | Marcado CE y listado cUL para seguridad internacional |
Equipo adecuado y aplicaciones típicas
- Monitoreo de interruptores de límite en centros de control de motores de CA industriales (MCC).
- Detección de estados de contacto de campo en circuitos de enclavamiento de seguridad de 24 V CA heredados.
- Procesamiento de señales discretas de pulsadores en estaciones de bombeo de tratamiento de agua municipales.
- Lectura del estado de contacto auxiliar de interruptores automáticos de alta resistencia.
Capacidades de diagnóstico e indicación
- Un LED verde dedicado señala el estado de comunicación del bus activo a través del backplane.
- Un LED rojo prominente alerta a los operadores sobre condiciones de falla externas inmediatamente.
- 32 LED verdes individuales proporcionan verificación visual directa para cada canal de entrada de CA.
- Los diagnósticos internos señalan la pérdida de energía de campo o la inestabilidad de la frecuencia de línea a la CPU.
Contenido del paquete, logística y garantía
| Parámetro logístico | Detalles de la especificación del servicio |
|---|---|
| Dimensiones del paquete | 12,28 pulgadas x 1,77 pulgadas x 6,42 pulgadas (31,2 cm x 4,5 cm x 16,3 cm) |
| Masa del paquete | 16,8 oz (475,0 g) peso de envío empaquetado |
| Cobertura de garantía | Plazo de garantía de reemplazo integral de 12 meses |
| Manejo de envíos | Procesamiento de pedidos express en 24 a 48 horas |
| Envío exprés global | Entrega mundial puerta a puerta a través de FedEx, UPS y DHL |
La opinión de Global PLC Spare HUB
Nuestro equipo de campo recientemente solucionó un problema de parpadeo de entrada de CA en una instalación municipal de aguas residuales.
Los largos tendidos de cables provocaron un acoplamiento capacitivo, manteniendo las líneas de 24 V CA cerca de 8 V CA durante los estados apagados.
Debido a que el Modicon Quantum 140DAI35300 garantiza un umbral de apagado de estado 0 entre 0 y 5 V CA, el voltaje fantasma activó entradas falsas.
Los ingenieros instalaron resistencias de carga en los terminales de campo para descargar la carga capacitiva parásita.
El módulo 140DAI35300 reanudó inmediatamente la detección de señal estable y altamente precisa en los 32 canales.
Preguntas frecuentes
Pregunta: ¿Cómo afecta la frecuencia de línea a los umbrales de voltaje de la tarjeta 140DAI35300?
Respuesta: A 60 Hz, el estado 1 garantizado requiere de 12 a 30 V CA. A 50 Hz, requiere de 14 a 30 V CA.
Pregunta: ¿Qué sucede si el voltaje de cable inducido excede los 5 V CA en un punto de entrada abierto?
Respuesta: El canal puede leer un estado activo falso. Instale resistencias de carga externas para drenar el voltaje capacitivo parásito.
Pregunta: ¿Cuántas palabras asigna el procesador PLC para esta tarjeta de CA de 32 puntos?
Respuesta: El controlador reserva dos palabras de datos de entrada de 16 bits para leer los 32 puntos de CA discretos.
Pregunta: ¿Qué factores clave deben verificar los compradores antes de adquirir un módulo de reemplazo 140DAI35300?
Respuesta: Confirme que su fuente de alimentación de campo coincide con los niveles de 24 V CA en lugar de 24 V CC o 115 V CA.
Pregunta: ¿Por qué el 140DAI35300 disipa hasta 10,9 vatios de potencia durante el funcionamiento?
Respuesta: La circuitería de entrada capacitiva interna genera calor mientras filtra las fluctuaciones de la línea de corriente alterna en 32 puntos activos.
