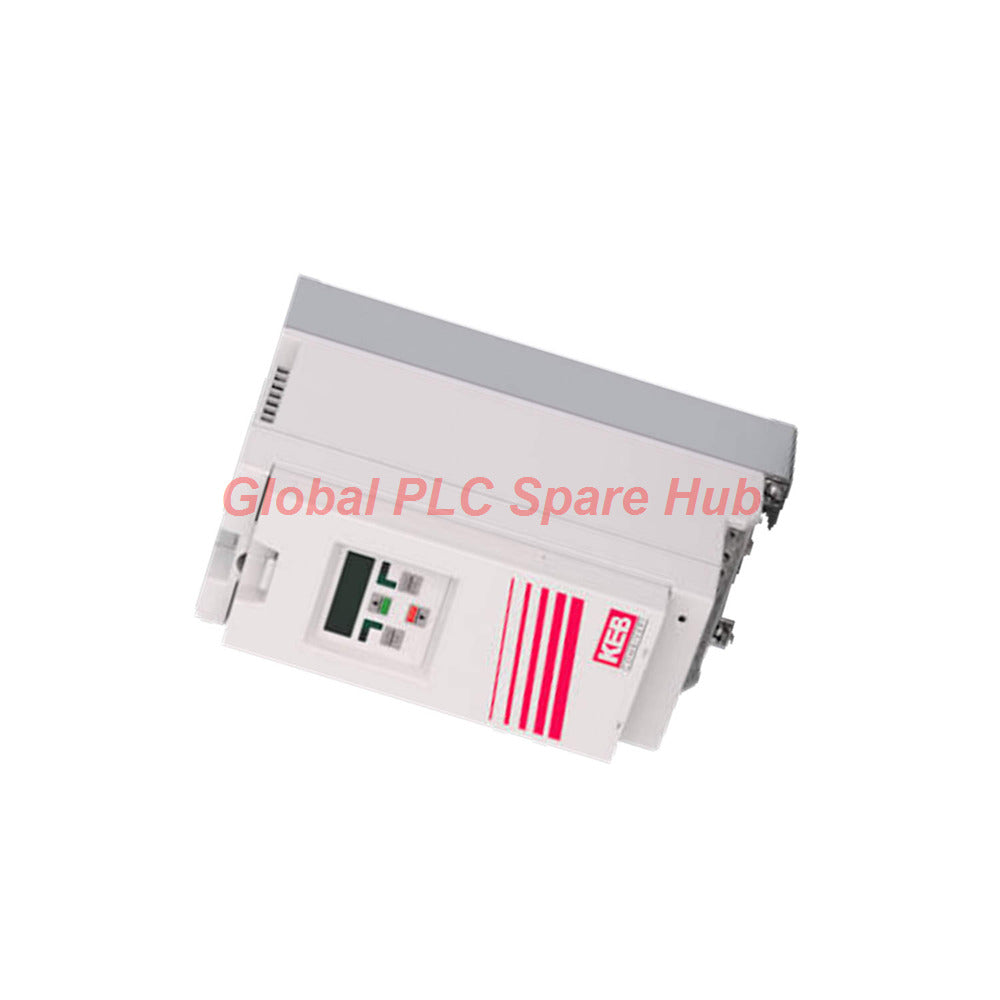

10F5A1D-3AGA KEB Combivert F5 2.2kW 400V Variador de CA Envío rápido

Desglose técnico

Especificaciones del inversor de multifrecuencia KEB Combivert F5

El 10F5A1D-3AGA es un inversor de multifrecuencia de alta precisión que pertenece a la serie KEB Combivert F5. Diseñada para operaciones de motores de CA controladas, esta unidad ofrece una potencia de salida de 4.0 kVA a 400 V CA trifásicos, admitiendo cargas de motor continuas de hasta 2.2 kW (3 HP) con una corriente nominal de 5.8 A.

Cuenta con entradas de codificador incremental TTL duales integradas para control vectorial de circuito cerrado, un transistor de frenado GTR7 interno para una desaceleración dinámica rápida y una estructura de disipador de calor refrigerada por aire dentro de una carcasa IP20 compacta.

Matriz de especificaciones

Aplicaciones y diagnósticos de sistemas objetivo

Compatibilidad de aplicaciones y monitoreo en tiempo real

• Equipo objetivo: Husillos CNC de alta velocidad, mesas de posicionamiento, transportadores de embalaje, máquinas de hilado textil y accionamientos de mecanismos de elevación dinámicos.
• Gestión de retroalimentación de codificador dual: Las interfaces 1 y 2 aceptan retroalimentación incremental RS422/TTL diferencial, lo que permite la monitorización de velocidad de doble bucle o la sincronización de velocidad maestro-esclavo.
• Protección contra sobrecorriente: El seguimiento de disparo activa el apagado instantáneo cuando la salida excede el umbral de 10.4 A para proteger los módulos de potencia IGBT.
• Monitorización de disipación térmica: Los sensores integrados del disipador de calor activan la regulación del ventilador de refrigeración por aire y la notificación de fallas térmicas antes de que se produzcan daños en la unión.
• Supervisión del circuito de frenado: El chopper GTR7 integrado mide continuamente la sobretensión del bus de CC durante las fases de desaceleración regenerativa.

Revisión del centro de repuestos de PLC global

Observaciones del campo de ingeniería

• El 10F5A1D-3AGA sigue siendo un referente para reemplazos de VFD de circuito cerrado compactos de 2.2 kW debido a sus canales TTL duales integrados.
• Su diseño delgado de 90 mm permite un montaje de alta densidad uno al lado del otro dentro de cajas de control abarrotadas.
• El transistor de frenado GTR7 simplifica las aplicaciones de parada de ciclo de trabajo alto sin necesidad de unidades de chopper externas; solo se requiere un banco de resistencias externo.
• Operando a una frecuencia de conmutación de 8 kHz, equilibra el bajo ruido acústico del motor con pérdidas térmicas manejables en el disipador de calor.

Términos de cumplimiento y garantía

Logística y soporte global

• Cubierto por una garantía funcional integral de 12 meses.
• Envío exprés mundial gestionado a través de FedEx, UPS y DHL.
• Se envía con embalaje protector seguro para ESD e informes de control de calidad físico.

Preguntas frecuentes (FAQ)

Selección técnica y guía operativa

P: ¿Cómo se configuran los codificadores duales en esta variante de VFD?
R: Los codificadores incrementales TTL se conectan directamente a las interfaces 1 y 2; la escala de canales y el número de impulsos deben configurarse en el árbol de parámetros F5 para que coincidan con la configuración de PPR del motor.

P: ¿Qué tamaño de resistencia de frenado se debe emparejar con el transistor GTR7 interno?
R: Seleccione un valor de resistencia en función del umbral de tensión del bus de CC y la potencia nominal máxima, asegurando que se mantengan los límites de resistencia mínimos establecidos en el manual técnico.

P: ¿Puede este accionamiento operar motores de inducción asíncronos estándar sin retroalimentación de codificador?
R: Sí, admite los modos de control vectorial V/f de bucle abierto y sin sensores junto con sus capacidades TTL de bucle cerrado.

P: ¿Qué precauciones son necesarias al operar cerca del límite de salida de 599 Hz?
R: La operación de alta frecuencia requiere verificar las clasificaciones de aislamiento del motor, reducir la corriente de salida para altas frecuencias de conmutación y minimizar la longitud del cable de salida.

P: ¿Qué espacio térmico se requiere alrededor de la carcasa del enfriador de aire?
R: Mantenga al menos 100 mm de espacio libre por encima y por debajo del chasis de 90x250x181 mm para garantizar un flujo de aire vertical sin restricciones a través de las aletas del disipador de calor.
