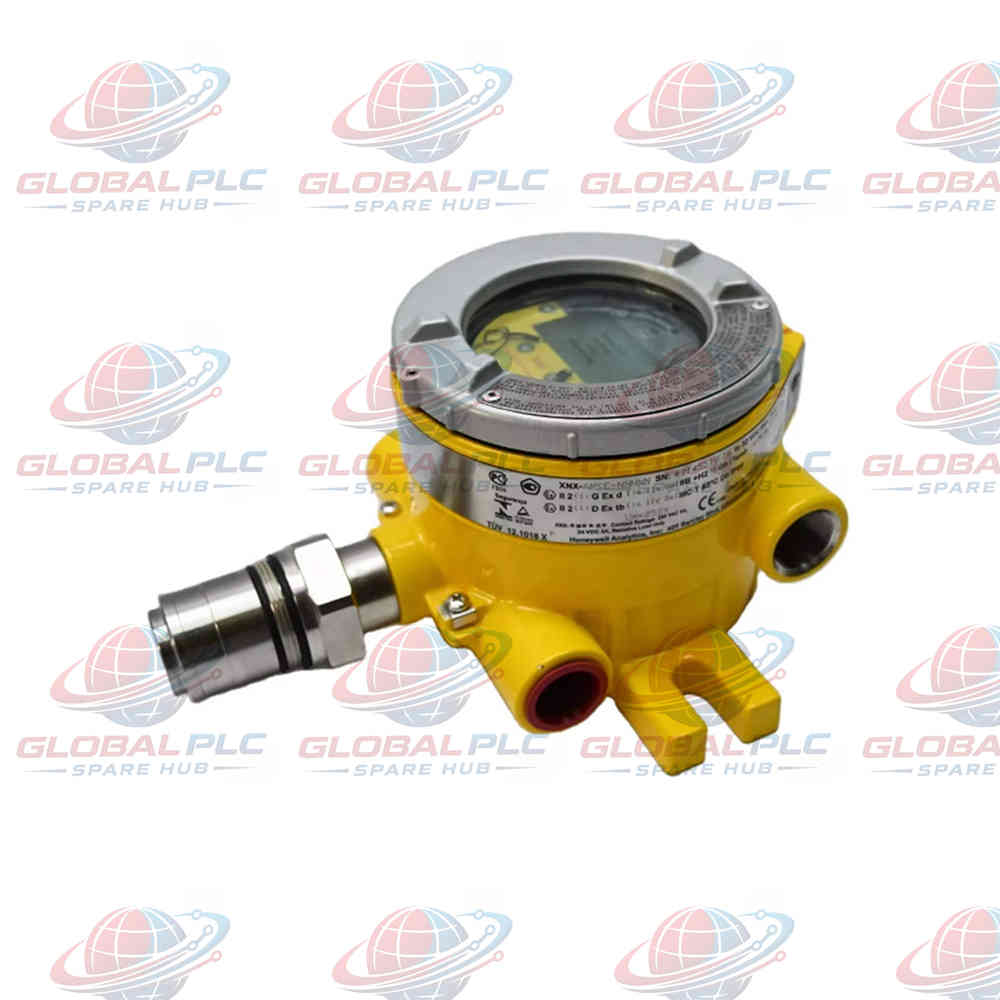

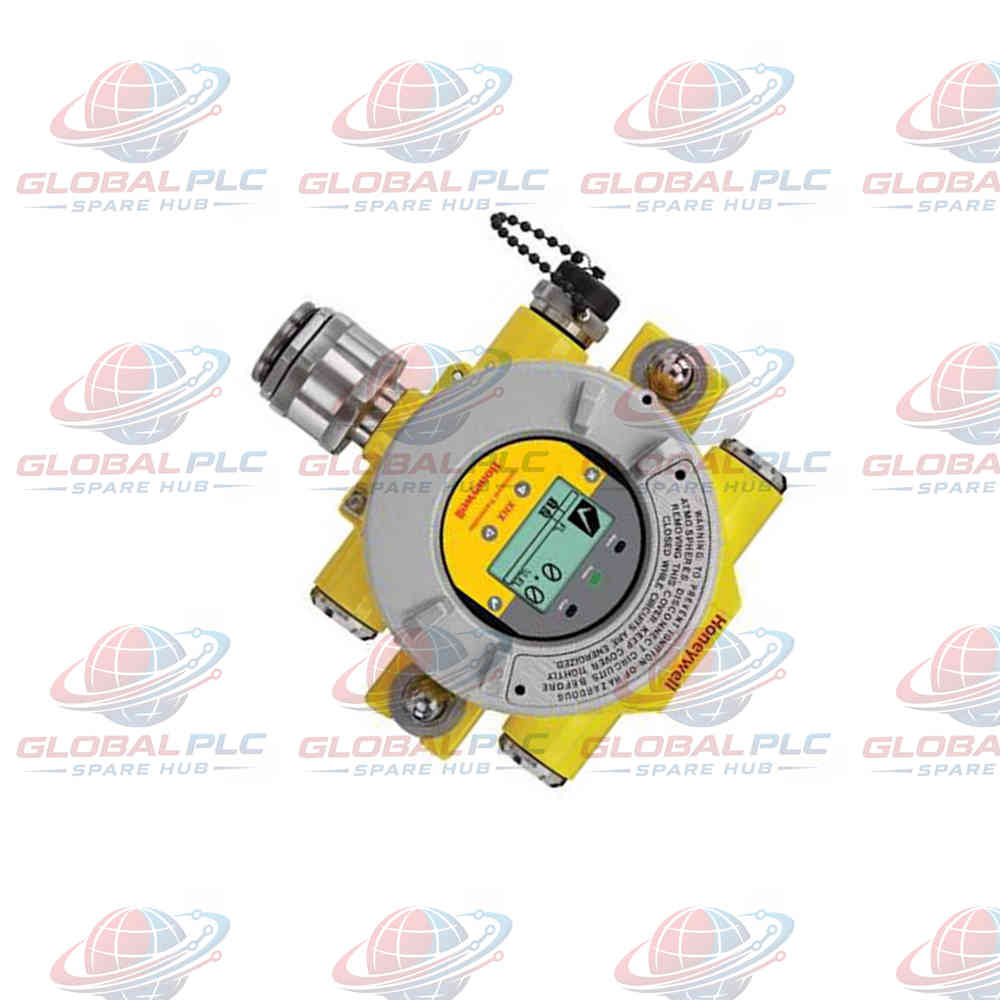

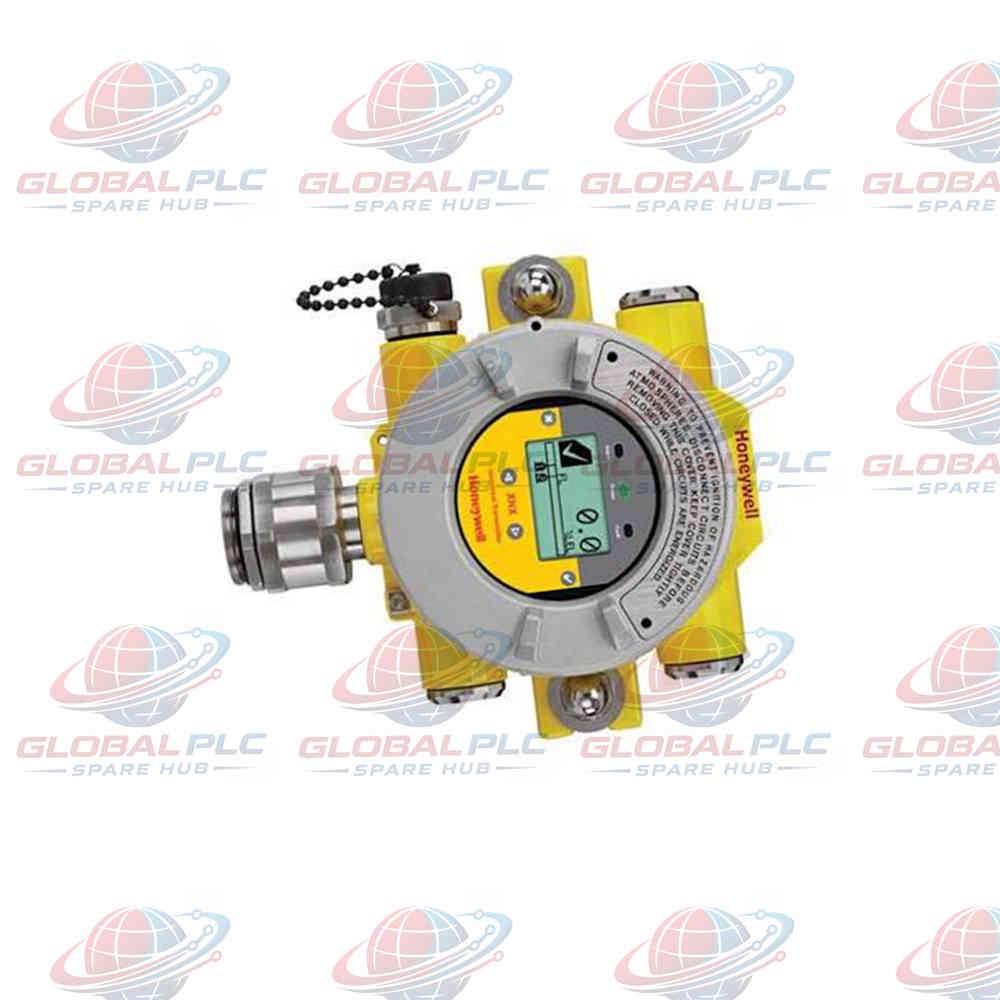

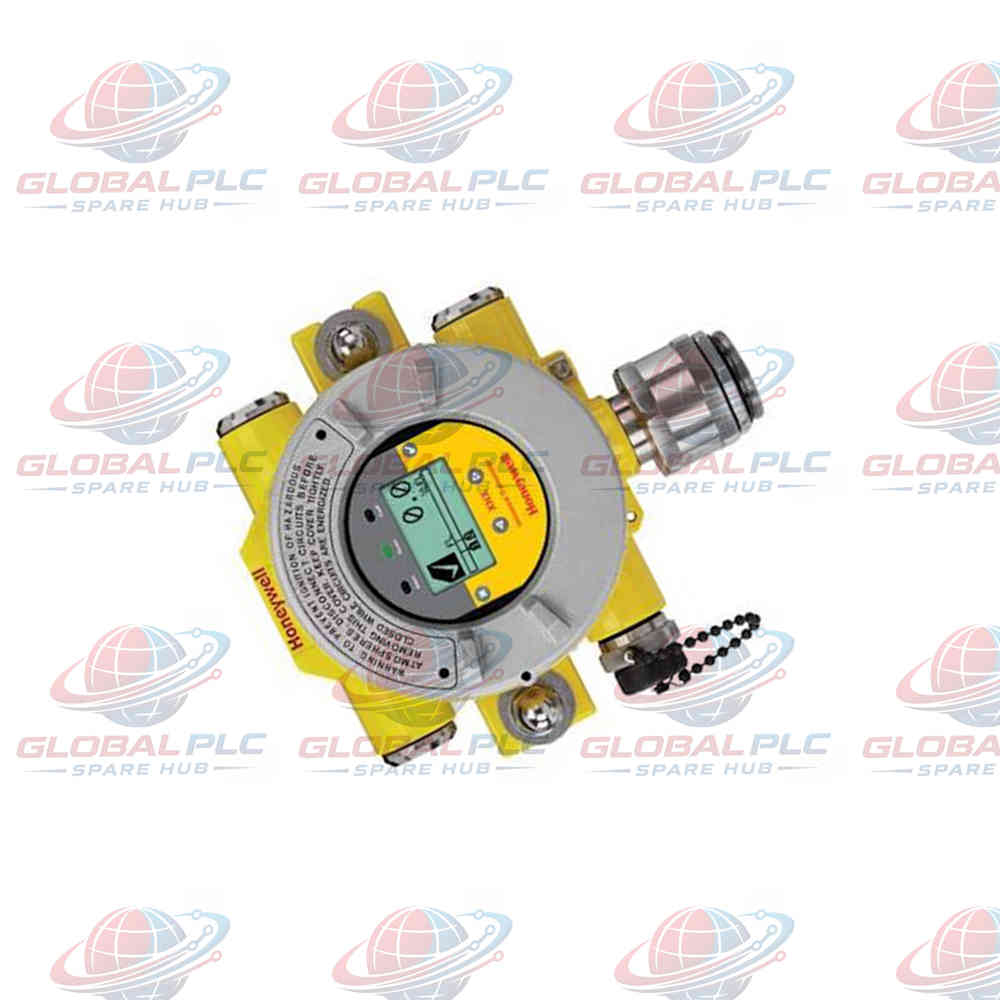

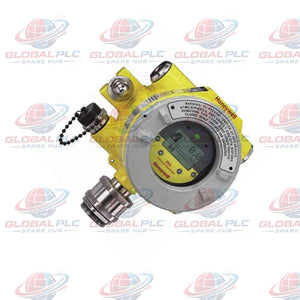

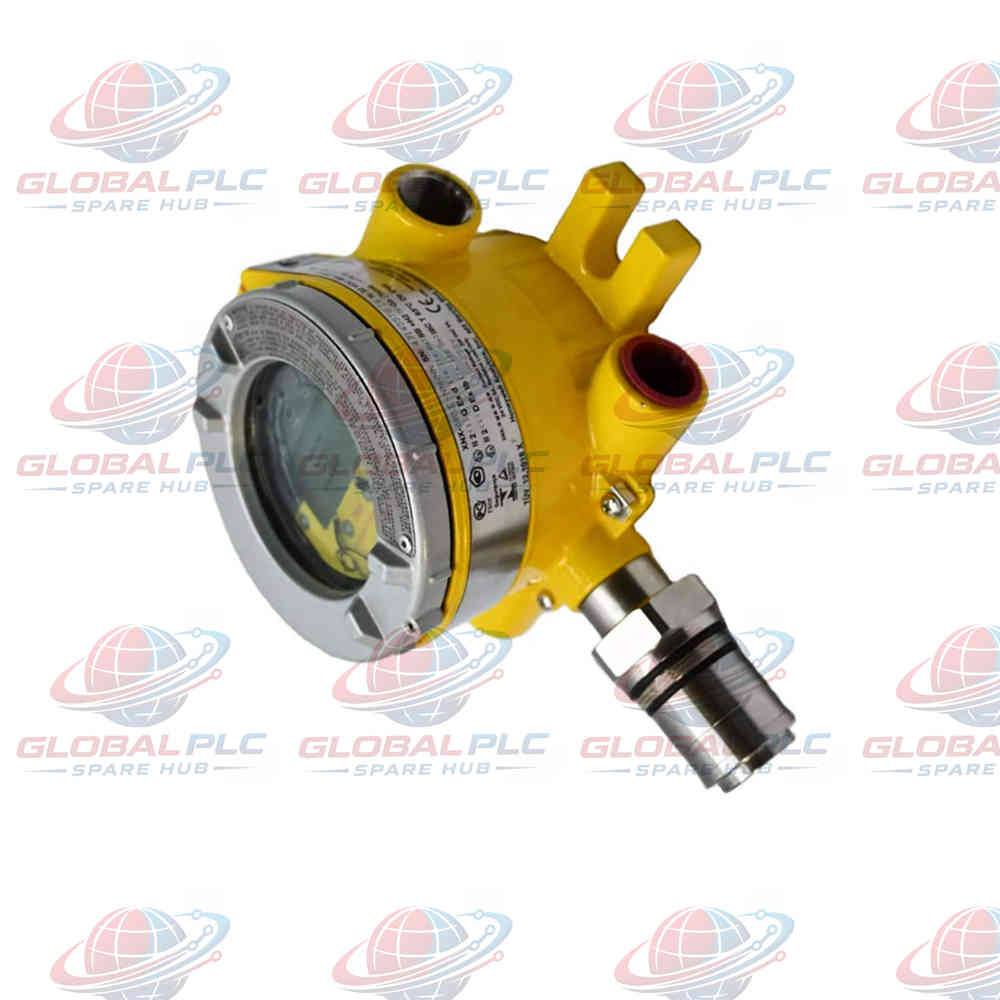

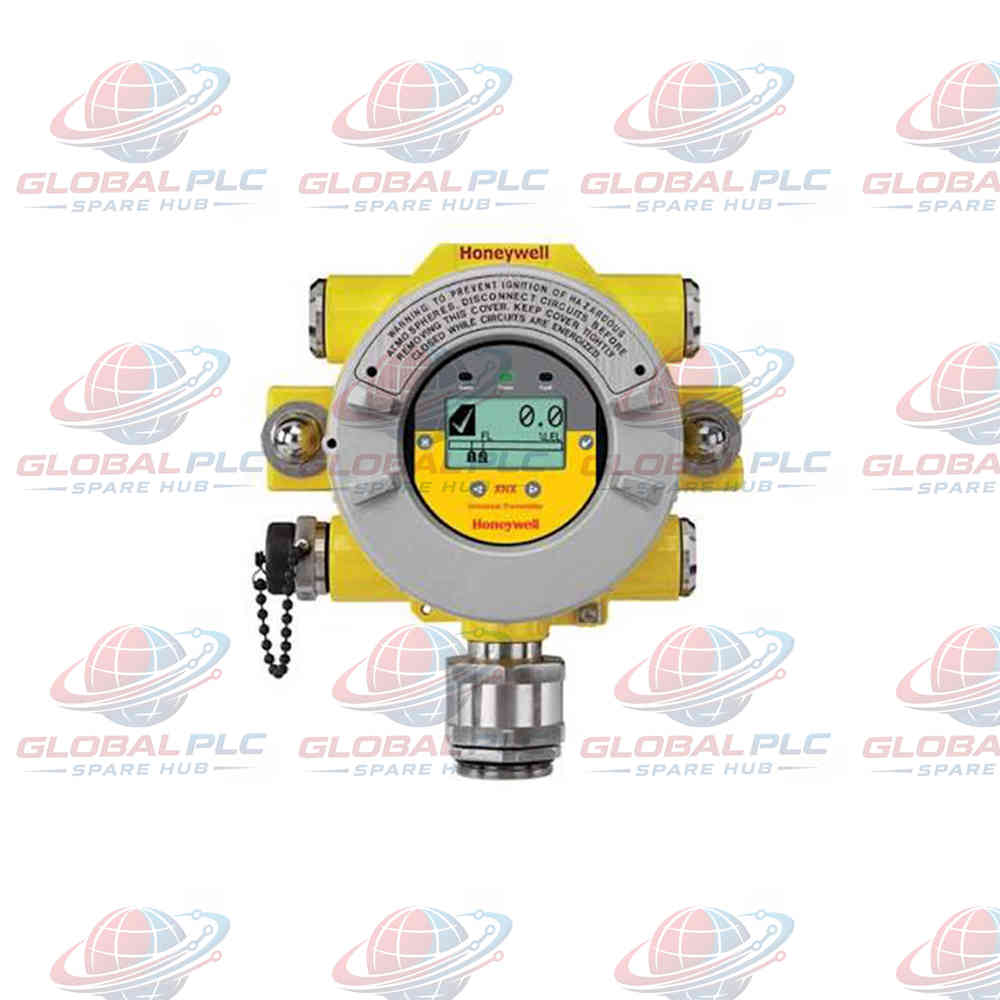

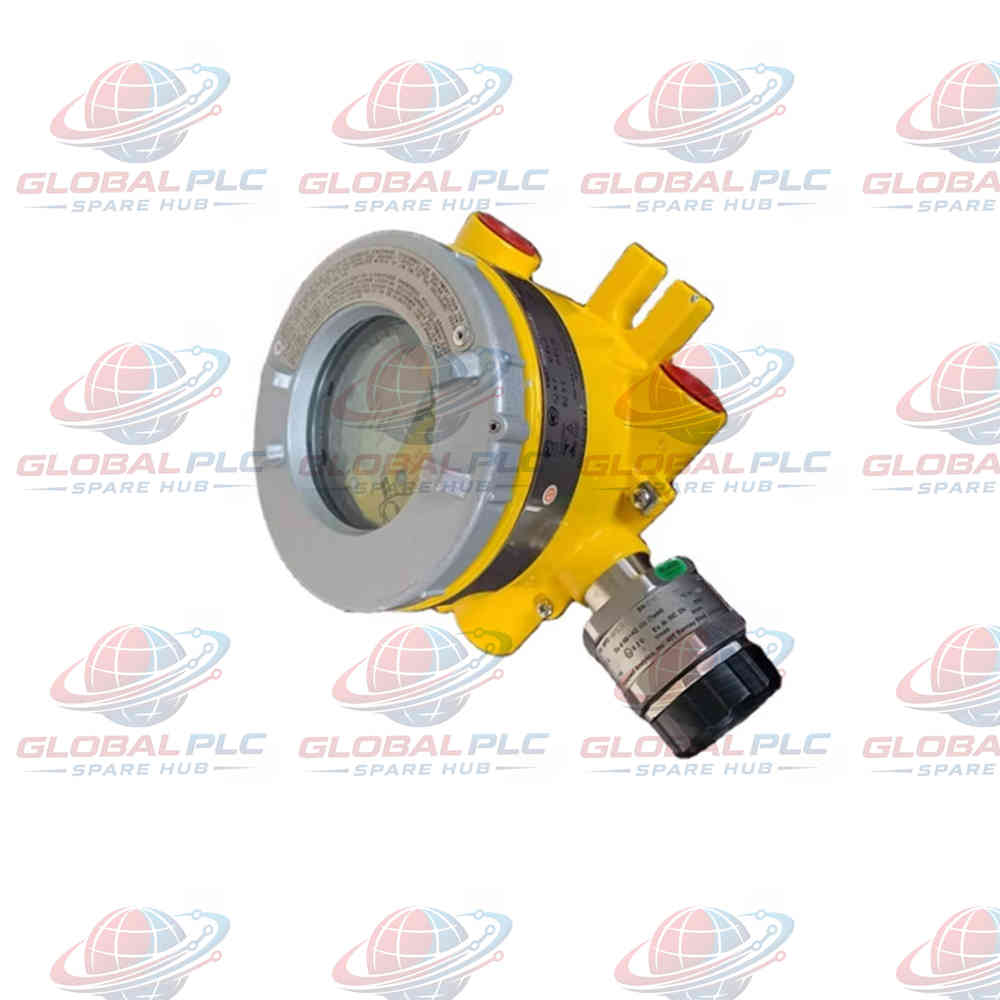

XNX-AMSV-NNNNN واجهة مستشعر XNX العالمية لنقل ملي فولت (XNX Universal Transmitter mV Sensor Interface) من Honeywell

نظرة عامة

يوفر جهاز الإرسال العالمي XNX-AMSV-NNNNN Honeywell أداءً ميدانيًا موثوقًا به للمراقبة المستمرة للغازات القابلة للاشتعال في المنشآت الصناعية الخطرة. يتميز هذا الجهاز بهيكل من الفولاذ المقاوم للصدأ 316 المطلي، ويعمل كواجهة استشعار شديدة التحمل بالمللي فولت (mV) لأجهزة الكشف الحفازة من نوع Sensepoint HT و Model 705 و MPD. ويوفر مخرج حلقة تيار تناظري قياسي 4-20 مللي أمبير مضمنًا ببروتوكول HART الرقمي لدعم التشخيص عن بعد والتكامل السلس في أنظمة إيقاف الأمان المركزية.

توزيع بنية التكوين

• منصة سلسلة Honeywell XNX
  • تصنيف الموافقة [A]: معتمد للاستخدام في الأماكن الخطرة المقاومة للانفجار ATEX / IECEx
  • منافذ الدخول [M]: 5 مداخل كابلات ملولبة M25
  • بناء الهيكل [S]: فولاذ مقاوم للصدأ 316 مطلي من الفئة البحرية (6.8 كجم)
  • واجهة المستشعر [V]: مدخل ملي فولت (mV) (Sensepoint HT, Model 705, MPD)
  • الخيار الداخلي [N]: لا توجد مرحلات / لا توجد خيارات ناقل مثبتة (بنية الإخراج الأساسية)
  • الواجهة المحلية [N]: هيكل قياسي (لا يوجد منفذ HART محلي خارجي مثبت)
  • نطاق المستشعر [NNN]: تجميع جهاز الإرسال الأساسي (وحدة المستشعر تُباع بشكل منفصل)

المواصفات الفنية وحدود التشغيل

الأجهزة المتوافقة والتطبيقات التشغيلية

• أجهزة استشعار متوافقة:
  • مستشعرات الغازات القابلة للاحتراق Sensepoint ذات درجة الحرارة العالية (HT).
  • عناصر الاستشعار الحفازة النموذج 705 و 705HT.
  • خراطيش سلسلة MPD (الكاشفات الحفازة القابلة للاحتراق ومتغيرات الأشعة تحت الحمراء بالمللي فولت).
• المنشآت الصناعية المستهدفة:
  • مناطق الحرارة المحيطة العالية مثل حاويات التوربينات ومجاري العادم وغرف الأفران (عبر مستشعرات HT البعيدة).
  • منصات الحفر البحرية وسفن الإنتاج والتخزين والتفريغ العائمة (FPSO) والمحطات البحرية التي تتطلب مناعة ضد التآكل من الفولاذ المقاوم للصدأ 316.
  • مصافي البتروكيماويات ومنصات تخزين الهيدروكربونات المرتبطة بأنظمة السلامة الآلية (SIS) المركزية.

إمكانيات التشخيص والمراقبة الذاتية التنبؤية

يتميز جهاز الإرسال XNX-AMSV-NNNNN Honeywell بروتينات اختبار ذاتي مدمجة تقيّم باستمرار سلامة ذاكرة المعالج الدقيق، وانجراف خط الأساس لدائرة الجسر، واستقرار الجهد الداخلي، واستمرارية خيوط المستشعر. إذا حدث خطأ في ملف المستشعر المفتوح الدائرة أو انخفاض في الإمداد، يقوم النظام فوراً بتحويل إشارة 4-20 مللي أمبير إلى تيار خطأ مخصص (≤2.0 مللي أمبير)، ويبث رموز تشخيص دقيقة عبر رابط HART لإبلاغ المشغلين قبل حدوث تعثرات غير متوقعة في النظام.

مقارنة اختيار النموذج والتوصية الهندسية

تعد مطابقة واجهة الشخصية الداخلية الصحيحة ومادة الغلاف والأجهزة الثانوية للإخراج أمرًا ضروريًا لسلامة المصنع. فيما يلي مقارنة فنية بين جهاز الإرسال XNX-AMSV-NNNNN والتهيئة البديلة XNX-AMSE-RHNNN:

نصيحة هندسية: اختر XNX-AMSV-NNNNN عند مراقبة غازات الهيدروكربونات القابلة للاشتعال في البيئات ذات درجات الحرارة العالية باستخدام مستشعرات حفازة بالمللي فولت، حيث يتم التعامل مع جميع منطق التشغيل والتنبيه ونقاط التلامس المرحلية مركزيًا بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC) أو نظام تحكم موزع (DCS) خارجي. اختر XNX-AMSE-RHNNN عند قياس الغازات السامة أو مستويات الأكسجين، وعندما يجب تبديل الأقفال الميكانيكية الكهربائية المحلية (المنارات، أجهزة الإنذار) مباشرة من الوحدة الميدانية، أو عندما يكون الوصول الخارجي الموصل بـ HART ضروريًا.

رؤى جلوبال PLC سبير هب (Global PLC Spare HUB)

في مشروع تجديد توربينات الغاز، واجه مهندسو الموقع إجهادًا حراريًا عاليًا أدى إلى تدهور الإلكترونيات المتكاملة القياسية عند تركيبها مباشرة بجوار حجيرات العادم. وقد أدى استبدال تلك الوحدات بجهاز الإرسال XNX-AMSV-NNNNN Honeywell المقترن بمستشعرات Sensepoint HT المثبتة عن بعد إلى حل مشكلات التدهور الحراري بشكل كامل. وقد وفر هيكل الفولاذ المقاوم للصدأ 316 الثقيل عازلاً حراريًا قويًا في الظروف البيئية القاسية، بينما ضمن تشغيل خط 4-20 مللي أمبير HART إلى غرفة التحكم الرئيسية رؤية تشخيصية مستمرة في الوقت الفعلي دون الحاجة إلى صناديق وصلات إضافية.

شروط الضمان، اللوجستيات، والشحن السريع

• حالة المنتج: جديد 100% وإمداد بالمعدات الأصلية.
• ضمان الجودة: ضمان جودة قياسي لمدة 12 شهرًا من تاريخ الشحن.
• وقت معالجة الطلب: معالجة سريعة، الشحن خلال 24 إلى 48 ساعة بعد الدفع.
• الخدمات اللوجستية العالمية السريعة: توصيل سريع من الباب إلى الباب عبر شبكات FedEx و UPS و DHL.

اختيار الهندسة والأسئلة الشائعة التشغيلية

ما هي الفائدة من اختيار جهاز إرسال مُكوّن بدون خيارات مرحلات داخلية؟

يؤدي اختيار خيار "N" ضمن الأجهزة إلى تقليل استهلاك الطاقة الداخلية، ويخفض من توليد الحرارة الكلي للوحدة، ويبسّط الأسلاك عندما يتم تنفيذ جميع منطق الإنذار، والتعشيق الآمن، وخطط التصويت داخل نظام SIS أو PLC للسلامة المركزي.

هل يمكنني توصيل هذه الوحدة ذات شخصية "V" بخرطوشة مستشعر كيميائي كهروكيميائي سام؟

لا. توفر لوحة الشخصية "V" دائرة جسر ملي فولت مصممة خصيصًا لمستشعرات الحبة الحفازة و MPD. تتطلب خلايا الاستشعار الكهروكيميائية السامة والأكسجين لوحة شخصية "E" مع عزل كهربائي آمن جوهريًا مدمج.

كيف يقوم الفنيون بمعايرة الصفر والمدى دون فتح الغلاف المقاوم للاشتعال؟

يسمح استخدام أداة عصا مغناطيسية على نافذة العرض الزجاجية الأمامية للمشغلين بالتنقل في قوائم المعايرة، وإجراء تعديلات الصفر، وتطبيق غاز المدى بشكل غير تدخلي في المواقع الخطرة دون الحاجة إلى إصدار تصريح عمل ساخن.

لماذا يتم توفير 5 منافذ دخول M25 في هذا التكوين الأساسي للنموذج؟

تسمح منافذ الكابلات الخمسة باستراتيجيات توصيل ميدانية مرنة، مثل مداخل غدة منفصلة للطاقة الرئيسية، وإشارات حلقة 4-20 مللي أمبير، وكابلات المستشعر عن بعد، ووصلات حلقة HART المتسلسلة دون استخدام صناديق وصلات خارجية.

كيف يعمل الوصول إلى بروتوكول HART في هذا النموذج نظرًا لعدم وجود منفذ HART محلي خارجي؟

يصل الفنيون إلى اتصالات HART الرقمية عن طريق توصيل جهاز اتصال محمول آمن جوهريًا مباشرة بأسلاك إشارة الحلقة داخل لوحة توصيل غرفة التحكم أو عبر كتل التوصيل الميدانية.
