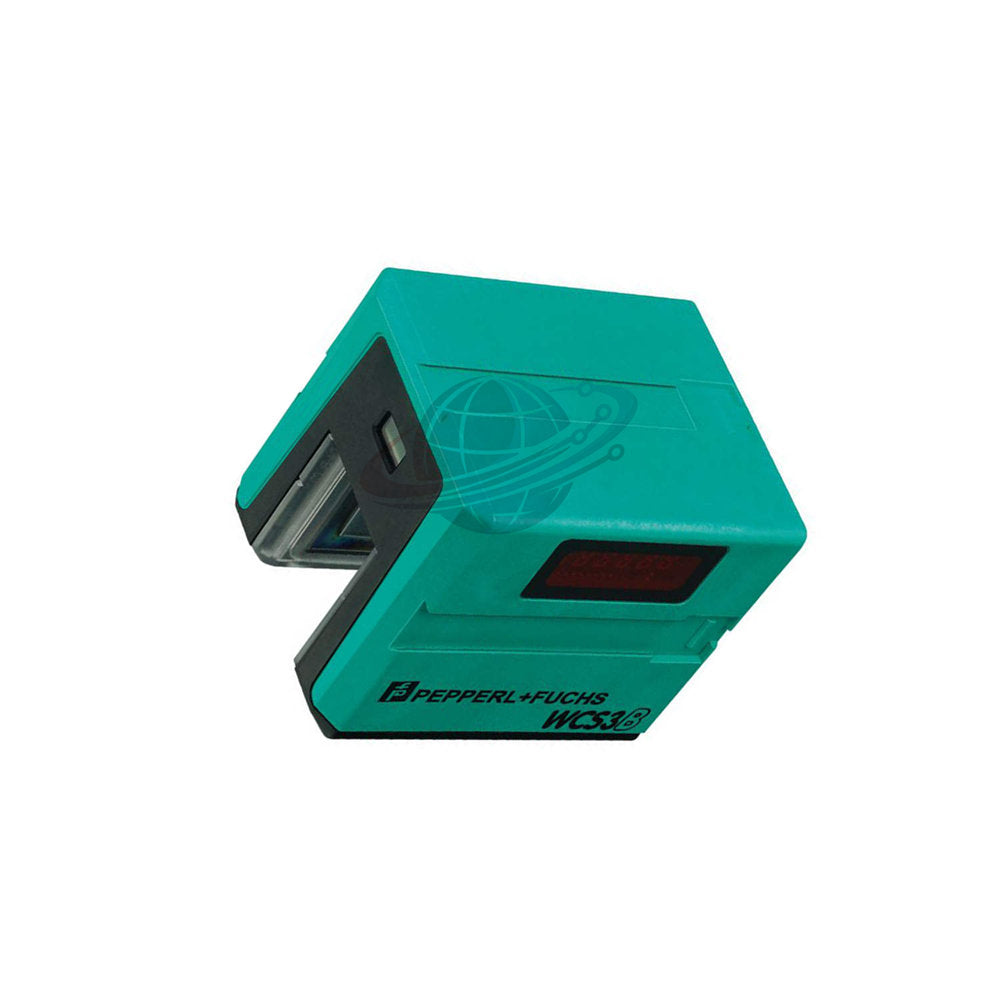

WCS3B-LS221 Pepperl+Fuchs رأس قراءة جهاز تشفير خطي RS485

WCS3B-LS221 Pepperl+Fuchs WCS Read Head

تُعد WCS3B-LS221 رأس قراءة لتحديد المواقع المطلقة عالية السرعة وغير المتصلة من سلسلة Pepperl+Fuchs WCS3B. تم تصميم WCS3B-LS221 لتتبع دقيق في مناولة المواد وتقنية المصاعد، وتستخدم واجهة RS 485 لتوفير بيانات الموقع في الوقت الفعلي لمسافات تصل إلى 314.5 مترًا. يضمن غلافها القوي المصنوع من ABS/البولي كربونات وتصنيف IP54 المتانة في بيئات أتمتة المصانع حيث يجب التخلص من التآكل الميكانيكي.

المواصفات الفنية

• العلامة التجارية: Pepperl+Fuchs
• الموديل: WCS3B-LS221
• السلسلة: نظام ترميز المواضع WCS3B
• نوع الواجهة: RS 485 (البروتوكول 1، 2)
• سرعة المرور: ≤ 12.5 م/ث
• المدى الأقصى: 314.5 م
• الدقة: ± 0.4 مم (1,250 موضع/م)
• جهد التشغيل: 10 إلى 30 فولت تيار مستمر
• معدل النقل: 62.5 كيلوبت/ثانية
• التسامح (أفقيًا): 31 مم (± 15.5 مم)
• التسامح (رأسيًا): 28 مم (± 14 مم)
• تصنيف الحماية: IP54

رؤى Global PLC Spare HUB

تسلط بيانات الهندسة الميدانية حول WCS3B-LS221 الضوء على تسامحها الاستثنائي مع الانحراف الميكانيكي. على عكس الأنظمة القائمة على الليزر، يحافظ رأس القراءة هذا على "تعويم" أفقي يبلغ ± 15.5 مم، مما يجعله مثاليًا لأنظمة السكك الحديدية القديمة حيث لا تكون استقامة المسار مثالية. تم دمج إنهاء RS 485، مما يبسط توصيل شبكات المسافات الطويلة. تضمن هذه التقنية أن تكون WCS3B-LS221 محصنة ضد تداخل الضوء المحيط والاحتكاك الميكانيكي.

التطبيق وتوافق المعدات

• أنظمة التخزين والاسترجاع الآلية (AS/RS): تحديد المواقع الدقيق للممرات لرافعات التكديس.
• نواقل السكك الحديدية الأحادية: تتبع عالي السرعة للناقلات في خطوط تجميع السيارات.
• أعمدة المصاعد: تسوية مطلقة للأرضية ومراقبة السرعة للمصاعد الصناعية.
• رافعات الجسر: ملاحظات موقع المسافات الطويلة لمناولة المواد الثقيلة.

قدرات التشخيص المتقدمة

• مؤشر LED أخضر (الطاقة): يؤكد استقرار جهد إمداد الطاقة المنطقية 10-30 فولت تيار مستمر.
• مؤشر LED أصفر (البيانات): مراقبة في الوقت الفعلي لحركة اتصالات RS 485.
• مؤشر LED أحمر (خطأ): الوميض يشير إلى أن الرأس "خارج المسار"؛ الثابت يشير إلى فشل اختبار التشخيص الداخلي.

معلومات الشحن والضمان

• إرسال سريع: يتم الشحن في غضون 24-48 ساعة.
• شركاء الخدمات اللوجستية: تسليم عالمي عبر FedEx وUPS وDHL.
• الضمان: محمي بضمان جودة كامل لمدة 12 شهرًا.
• محتويات العبوة: رأس قراءة WCS3B-LS221 ولوحة تثبيت.

الأسئلة الشائعة المهنية

ما أهمية معدل النقل البالغ 62.5 كيلوبت/ثانية؟

تم تحسين هذا المعدل لبروتوكول WCS، مما يضمن نقل بيانات مستقر حتى في البيئات ذات الضوضاء الكهرومغناطيسية العالية عبر تشغيل الكابلات الطويلة.

هل يتطلب WCS3B-LS221 نوعًا معينًا من قضبان الترميز؟

نعم، يجب أن يتم إقرانه بقضبان ترميز من الصفائح أو الفولاذ المقاوم للصدأ المتوافقة مع Pepperl+Fuchs WCS3 لضمان دقة الموقع المطلقة.

كيف يستجيب الجهاز إذا فقد تتبع القضيب؟

سيومض مؤشر LED الأحمر على الفور، وستشير مخرجات بيانات RS 485 إلى حالة خطأ لوحدة التحكم لإيقاف التشغيل الآمن.

هل يمكن تعديل عنوان RS 485؟

تم تعيين هذا النموذج المحدد من المصنع على العنوان 0. لتكوينات العقد المتعددة، يرجى استشارة فريقنا الفني للحصول على وحدات قابلة للتوجيه متوافقة.

هل هناك أي صيانة خاصة مطلوبة؟

نظرًا لأنه غير متصل، فإن الصيانة قليلة. يوصى بتنظيف الفجوة الاستشعارية بشكل دوري في البيئات ذات الغبار العالي أو رذاذ الزيت.

دليل الاختيار والشراء

عند طلب WCS3B-LS221، تأكد من توافق بروتوكول اتصال نظامك مع بروتوكول RS 485 1 أو 2. استخدم دائمًا لوحة التثبيت المرفقة لضمان محاذاة المستشعر الصحيحة مع قضيب الترميز. بالنسبة للبيئات التي يحتمل تعرضها للرطوبة بما يتجاوز IP54، ضع في اعتبارك درعًا واقيًا إضافيًا.
