TWDDDO32TK وحدة ترانزستور خرج شنايدر تويدو 32

Manufacturer: Schneider Electric
Product No.: TWDDDO32TK
Condition： متوفر بالمخزون
Product Type: وحدة ترانزستور الإخراج
Product Origin: FR
Payment: T/T, Western Union
Weight: 105g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

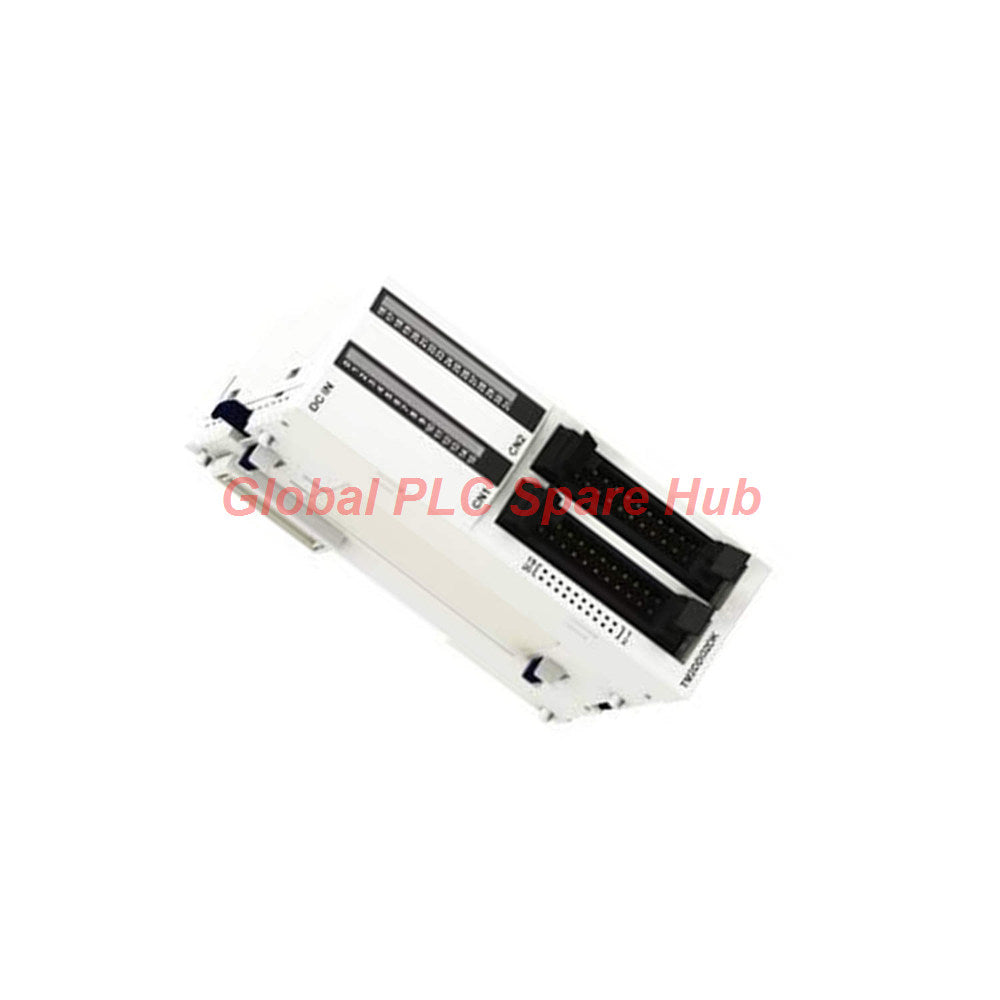

يوفر TWDDDO32TK إمكانية تحكم عالية الكثافة كعنصر توسيع خرج رقمي صلب لشبكات التحكم Schneider Electric. تتحكم وحدة Twido المتخصصة هذه في ما يصل إلى 32 حملاً ميدانيًا مستقلاً عبر إلكترونيات ترانزستور سريعة التبديل. تقوم بتحويل حالات منطق وحدة المعالجة المركزية المنخفضة المستوى إلى مسارات أوامر قوية 24 فولت تيار مستمر للأجهزة الخارجية. يستخدم التصميم فائق الصغر موصلات شريطية مزدوجة HE-10 لتحسين كثافة الأسلاك ضمن حدود العلبة المحدودة. يحدد مهندسو الأنظمة هذا الجهاز لتحقيق أقصى تجميع لقنوات الإخراج دون زيادة في المساحة.

نظرة Global PLC Spare HUB

يسلط تقييمنا الفني الضوء على التصميم الحراري الاستثنائي وسرعة التبديل لـ TWDDDO32TK. توفر بنية منطق المصدر 500 مللي أمبير لكل قناة، مجمعة بكفاءة عبر أربع تشغيلات مشتركة معزولة. مع وقت استجابة تشغيل أقل من 300 ميكروثانية، فإنه يتعامل مع تسلسلات التشغيل السريعة دون عناء. يحمي دمج الحماية المستمرة من الدائرة القصيرة والحمل الزائد الوصلات الصلبة من الدوائر القصيرة الميدانية غير المتوقعة. يقوم العزل الموثوق به باستخدام مقترن ضوئي مصنّف بـ 1500 فولت RMS بفصل معالجات Twido الداخلية الدقيقة تمامًا عن الفولتية الراجعة الاستقرائية. تظل هذه اللوحة عالية الكثافة خيارًا رئيسيًا لترقيات الأتمتة الصناعية الحديثة.

المواصفات الفنية

العلامة التجارية: Schneider Electric
الموديل: TWDDDO32TK
سلسلة المنتج: Twido
نوع الوحدة: وحدة خرج ترانزستور منفصلة
عدد الخرج المنفصل: 32 قناة
جهد الخرج الاسمي: 24 فولت تيار مستمر
حدود جهد الخرج: 20.4 فولت إلى 28.8 فولت تيار مستمر
منطق الخرج المنفصل: مصدر (تكوين PNP)
التيار لكل قناة: 0.5 أمبير كحد أقصى
التيار لكل خرج مشترك: 2 أمبير كحد أقصى عبر 4 نقاط مشتركة
وقت استجابة التشغيل: أقل من 300 ميكروثانية للوصول إلى الحالة 1
وقت استجابة الإيقاف: أقل من 450 ميكروثانية للوصول إلى الحالة 0
انخفاض الجهد المتبقي: أقل من أو يساوي 0.2 فولت في الحالة 1
الحد الأقصى للحمل الاستقرائي: حتى 2000 مللي هنري
الحد الأقصى لحمل التنجستن: 16 واط كحد أقصى
العزل الكهربائي: 1500 فولت RMS لمدة دقيقة واحدة عبر إلكترونيات المقترن الضوئي
الاستهلاك الداخلي للتيار: 20 مللي أمبير عند 5 فولت تيار مستمر و 70 مللي أمبير عند 24 فولت تيار مستمر (جميع المخارج نشطة)
اتصال واجهة الأسلاك: موصلات شريطية HE-10
حماية الأجهزة المدمجة: دوائر حماية مدمجة من الحمل الزائد والدائرة القصيرة
تصنيف حماية IP: IP20
درجة حرارة التشغيل المحيطة: 0 إلى 55 درجة مئوية
درجة حرارة التخزين المحيطة: -25 إلى 70 درجة مئوية
وزن الوحدة الفيزيائية: 0.105 كجم

المعدات المتوافقة

وحدات تحكم قابلة للبرمجة Twido المعيارية
وحدات قاعدة التحكم Twido Extreme
كابلات وكتل واجهة HE-10 مسبقة التوصيل إلى طرفية برغي
ملفات لولبية هيدروليكية منخفضة الطاقة، وملفات مرحلات، ومصابيح مؤشر

إمكانيات التشخيص

يراقب الجهاز الوقائي الداخلي تيار الحلقة لتشغيل إغلاق تلقائي فوري للدائرة القصيرة.
تتبع تشخيصات وحدة التحكم الرئيسية اتصال ناقل الخرج الفردي لتنبيه المشغلين بحالات تعطل الوحدة.
تتيح خيارات مصفوفة LED على كتل الأطراف المتوافقة رؤية حالات خط الخرج النشط.

سيناريوهات التطبيق النموذجية

تفعيل مشعب هوائي متعدد المناطق في أنظمة فرز المواد المعقدة.
لوحات مصفوفة مؤشرات مفصلة تتطلب إشارات تجميعية كثيفة دون تآكل ميكانيكي للمرحل.
آلات معالجة أشباه الموصلات تتطلب تحويلات تبديل سريعة وخالية من القوس الكهربائي في الحالة الصلبة.
التحكم في خطوط الملامسات الصغيرة داخل لوحات التوزيع الآلية.

الشهادات والمعايير

معتمد من UL
معتمد من CSA
متوافق مع علامة CE
متوافق مع توجيه RoHS

الشحن والتعبئة والضمان

قائمة التعبئة: بطاقة ترانزستور واحدة مختومة من المصنع Schneider Electric TWDDDO32TK، تعليمات السلامة.
سياسة الشحن: ضمان الشحن خلال 24 إلى 48 ساعة من تأكيد الطلب.
شركات الشحن السريع: يتم إدارة الشحن الدولي ذي الأولوية بواسطة FedEx و UPS و DHL.
شروط الضمان: محمي بالكامل بموجب اتفاقية الضمان الصناعي القياسية لمدة 12 شهرًا.

دليل الشراء

تأكد من أن اتجاه حملك يتطابق مع نمط منطق المصدر (PNP) قبل إنشاء مسارات الدائرة.
تذكر شراء كابلات HE-10 المتوافقة مسبقة التجميع حيث تستخدم هذه الوحدة دبابيس شريطية بدلاً من كتل الطرفية.
احسب إجمالي حمل القناة المشتركة لضمان بقاء تيار المجموعة أقل من الحد الأقصى 2 أمبير لكل خط مشترك.

الأسئلة المتداولة

ما هي فائدة واجهة HE-10 مقارنة بكتل البراغي القياسية؟

يسمح تصميم HE-10 بالاتصال السريع عبر الكابلات الشريطية، مما يقلل من أخطاء أسلاك اللوحة وأوقات التثبيت.

هل يمكنني تشغيل ملامسات التيار المتردد الثقيلة مباشرة باستخدام مسارات الترانزستور هذه؟

لا، تقوم مسارات الحالة الصلبة هذه بتبديل جهود التيار المستمر فقط حتى 28.8 فولت تيار مستمر ضمن حد 0.5 أمبير.

كيف تتصرف الوحدة عند حدوث ماس كهربائي خارجي؟

يقوم نظام الأمان الإلكتروني المدمج للحماية من الماس الكهربائي بإيقاف تشغيل القناة المتأثرة لحماية منطق الترانزستور الداخلي.

هل من الممكن ربط عدة مشتركات لزيادة خرج التيار؟

لا، إبقاء النقاط المشتركة الأربع منفصلة يضمن توزيعًا متوازنًا للتيار عبر مجموعة اللوحة الخلفية.

ما هو سمك الكابل الشريطي المثالي للمسافات الطويلة؟

اجعل أطوال كابل HE-10 أقل من 3 أمتار باستخدام شريط 28 AWG قياسي لمنع تدهور الإشارة.
