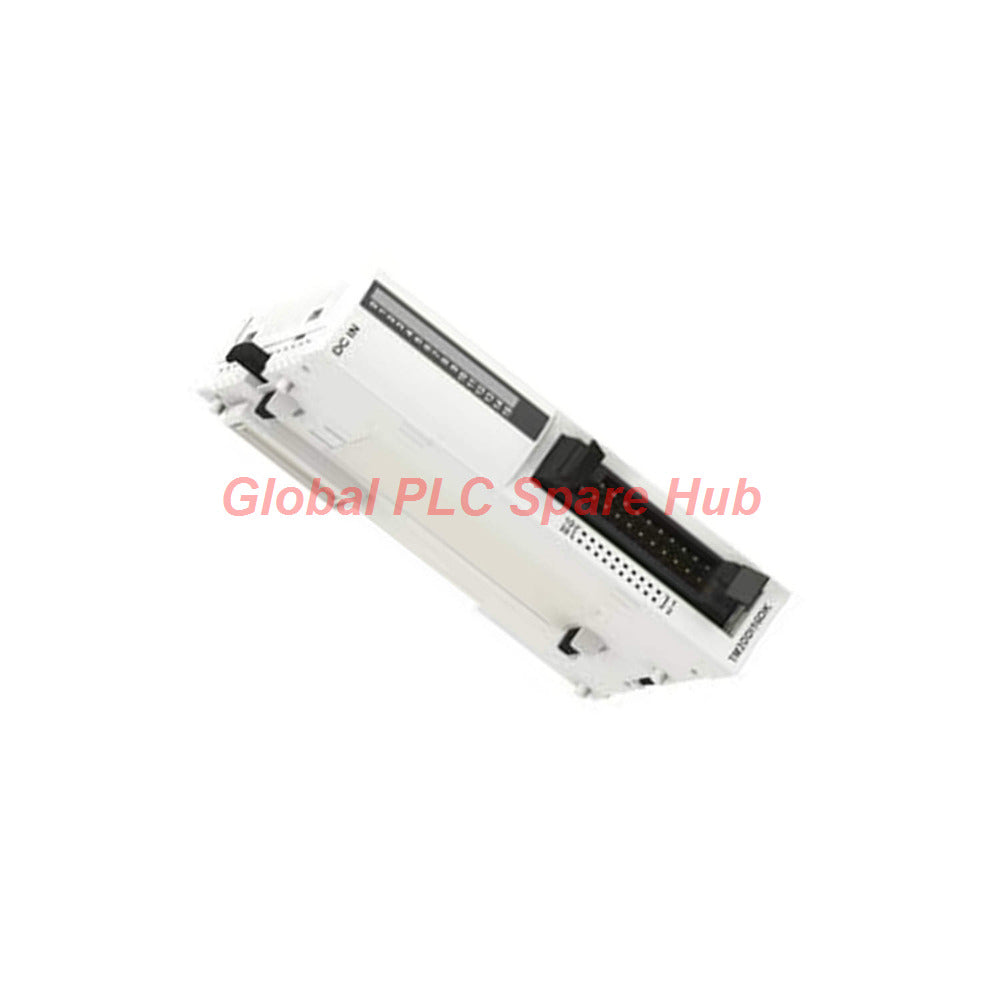

TWDDDO16TK وحدة خرج الترانزستور تويدو من شنايدر إلكتريك

Manufacturer: Schneider Electric
Product No.: TWDDDO16TK
Condition： متوفر بالمخزون
Product Type: وحدة الإخراج
Product Origin: FR
Payment: T/T, Western Union
Weight: 70g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يعد TWDDDO16TK وحدة توسيع خرج منفصلة ذات حالة صلبة وعالية الكثافة، تم تصميمها بواسطة Schneider Electric.

صُممت خصيصًا لمنصة وحدة التحكم القابلة للبرمجة Twido، وتضيف 16 قناة تبديل إلكترونية.

يوفر هذا المكون المدمج تبديلاً دقيقًا وعالي السرعة لدوائر التحكم بالتيار المستمر منخفضة الطاقة.

يستخدم تكوين منطق المصدر (PNP) ليتوافق مع التخطيطات الأوروبية والعالمية القياسية للتحكم الآلي.

توفر الوحدة حماية قوية ضد قصر الدائرة والحمل الزائد لسلامة الأجهزة الميدانية الحيوية.

رؤية Global PLC Spare HUB

من منظور هندسي، يتفوق TWDDDO16TK بفضل أوقات استجابة الترانزستور السريعة.

تتفوق سرعة الاستجابة التي تبلغ 300 ميكروثانية بشكل كبير على وحدات الترحيل الميكانيكية القياسية.

تقسم البنية المشتركة المزدوجة الـ 16 قناة إلى مجموعتين معزولتين من 8 نقاط.

يسمح هذا التخطيط بسعة تيار إجمالية كبيرة تبلغ 2 أمبير لكل خرج مشترك.

نوصي بهذه الوحدة لتطبيقات الدورات العالية حيث ستعاني المرحلات المادية من تآكل التلامس.

توافق النظام والمعدات المستهدفة

تتكامل وحدة التوسيع هذه مباشرة مع منصات الأجهزة الصناعية التالية:

وحدات التحكم الأساسية المعيارية والمدمجة من Schneider Electric Twido
صمامات الملف اللولبي الصناعية بجهد 24 فولت تيار مستمر وصمامات الطيار الهيدروليكية
المؤشرات الإلكترونية، مكدسات الإنذار، وأضواء مؤشر لوحة التحكم
أطراف التوصيل التي تقبل كابلات الشريط متعددة المسامير HE-10

المواصفات الفنية

العلامة التجارية: Schneider Electric
الموديل: TWDDDO16TK
سلسلة المنتج: Twido
نوع الوحدة: وحدة إخراج منفصلة ذات حالة صلبة
عدد المخارج: 16 قناة
نوع المخرج: ترانزستور (حالة صلبة)
منطق الإخراج: مصدر (تكوين PNP)
الجهد الاسمي للإخراج: 24 فولت تيار مستمر
نطاق جهد التشغيل: 20.4 فولت إلى 28.8 فولت تيار مستمر
الحد الأقصى للتيار لكل قناة: 500 مللي أمبير (0.5 أمبير)
الحد الأقصى للتيار لكل مشترك: 2 أمبير (إجمالي نقطتي مشترك)
وقت استجابة التشغيل: 300 ميكروثانية كحد أقصى
وقت استجابة الإيقاف: 450 ميكروثانية كحد أقصى
الجهد المتبقي للحالة 1: ≤ 0.2 فولت عبر ترانزستور التبديل
الحمل الاستقرائي الأقصى: 2000 مللي هنري
الحمل الأقصى للتنجستن: 16 واط
عزل الدائرة الداخلية: 1500 فولت RMS لمدة دقيقة واحدة عبر قارن ضوئي
استهلاك التيار الداخلي للحافلة: 10 مللي أمبير عند 5 فولت تيار مستمر كحد أقصى
استهلاك تيار الطاقة الخارجية: 40 مللي أمبير عند 24 فولت تيار مستمر كحد أقصى
فئة حماية العلبة: IP20
نافذة درجة حرارة التشغيل: 0 درجة مئوية إلى 55 درجة مئوية
الوزن الصافي: 0.07 كجم

سيناريوهات التطبيق الأساسية

تنشيط بوابات الفرز عالية السرعة في مراكز إنجاز الخدمات اللوجستية
التحكم في مشعب الأسطوانات الهوائية في آلات أتمتة التجميع
مهام تعديل عرض النبضة لعناصر التسخين الصناعية الصغيرة
تنشيط مضخة الجرعات داخل لوحات التحكم بمعالجة المياه

قدرات التشخيص المتقدمة

تنشيط فوري لأجهزة الاستشعار الإلكترونية المدمجة أثناء حالات الحمل الزائد أو قصر الدائرة.
تثبيط الأجهزة لذروات الجهد الاستقرائي الناتجة عن الملفات الاستقرائية الثقيلة.
حواجز القارن الضوئي تعزل الأعطال الميدانية الخارجية عن إتلاف حافلة وحدة المعالجة المركزية.

شروط الشراء والخدمات اللوجستية

وقت المعالجة: يتم الانتهاء من إرسال الطلب في غضون 24 إلى 48 ساعة
الشحن الدولي: نقل سريع عبر FedEx و UPS و DHL
سياسة الضمان: ضمان شامل لمدة 12 شهرًا على الأجهزة
المحتويات المشمولة في العبوة: وحدة خرج ترانزستور أصلية من المصنع TWDDDO16TK

دليل اختيار الهندسة

حساب الحمل الحالي المتزامن الإجمالي لتجنب تجاوز حد 2 أمبير المشترك.
حدد نموذج الترانزستور هذا فقط للأحمال النقية للتيار المستمر؛ لا يمكنه تبديل التيار المتردد.
تأكد من أن خطة الأسلاك الخاصة بك تتضمن وحدات موصل HE-10 مسبقة التوصيل للتأريض الموثوق به.

الأسئلة الشائعة

ما هي الميزة الأساسية لبنية نقطة المشترك المزدوجة؟

تقسم الحمل الكهربائي عبر مجموعات طاقة منفصلة لمنع التحميل الزائد الحراري.

هل يمكنني استخدام هذه الوحدة لتبديل الأحمال الاستقرائية عالية التردد مباشرة؟

نعم، تصنيف 2000 مللي هنري يستوعب معظم الملفات اللولبية المدمجة دون الحاجة إلى ثنائيات تحليق خارجية.

كيف يتم إعادة ضبط حماية الترانزستور بعد حدوث قصر في الدائرة؟

قم بإزالة قصر الدائرة في الأسلاك الخارجية وقم بتدوير مصدر الطاقة الميداني بجهد 24 فولت تيار مستمر.

ماذا يحدث إذا قمت عن غير قصد بتوصيل جهاز مهيأ للاستقبال بهذه المخارج؟

ستفشل الدائرة في الاكتمال لأن وحدة المصدر هذه لا توفر سوى تيارًا موجبًا.

لماذا يجب أن أختار هذه الوحدة بدلاً من خيار خرج الترحيل القياسي؟

اختر هذه النسخة ذات الحالة الصلبة إذا كان تطبيقك يتطلب دورات تبديل سريعة ومتكررة بدون تآكل.

ضمان شامل لمدة 12 شهرًا

كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.

التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.

سياسة الإرجاع والاستبدال

نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.

الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.

هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
